CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
MANUAL de
AutoCAD© Civil 3D©
SESIÓN 07
Trujillo-2015
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página2
SESION N° 07

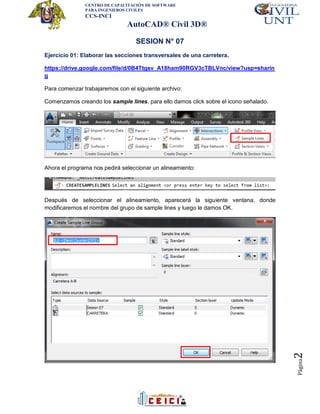

Ejercicio 01: Elaborar las secciones transversales de una carretera.
https://drive.google.com/file/d/0B4Ttgsv_A18ham90RGV3cTBLVnc/view?usp=sharin
g
Para comenzar trabajaremos con el siguiente archivo:
Comenzamos creando los sample lines, para ello damos click sobre el icono señalado.
Ahora el programa nos pedirá seleccionar un alineamiento:
Después de seleccionar el alineamiento, aparecerá la siguiente ventana, donde
modificaremos el nombre del grupo de sample lines y luego le damos OK.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página3

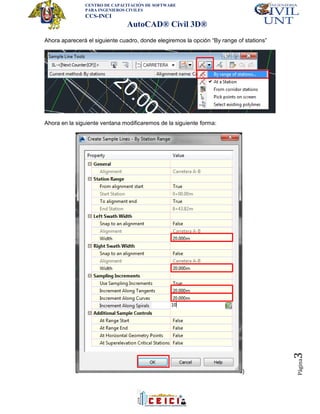

Ahora aparecerá el siguiente cuadro, donde elegiremos la opción “By range of stations”
Ahora en la siguiente ventana modificaremos de la siguiente forma:
}
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página4

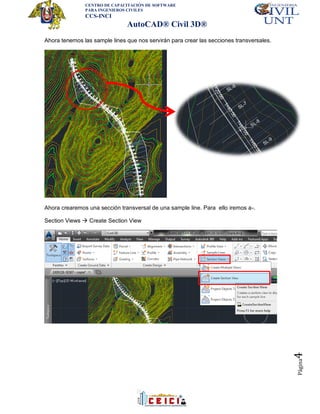

Ahora tenemos las sample lines que nos servirán para crear las secciones transversales.
Ahora crearemos una sección transversal de una sample line. Para ello iremos a-.
Section Views  Create Section View
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página5

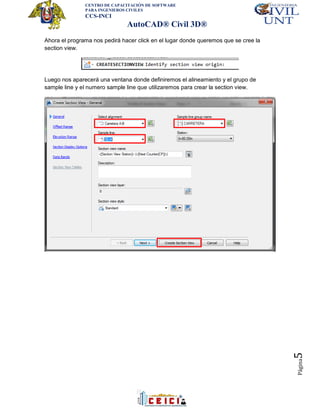

Ahora el programa nos pedirá hacer click en el lugar donde queremos que se cree la
section view.
Luego nos aparecerá una ventana donde definiremos el alineamiento y el grupo de
sample line y el numero sample line que utilizaremos para crear la section view.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página6

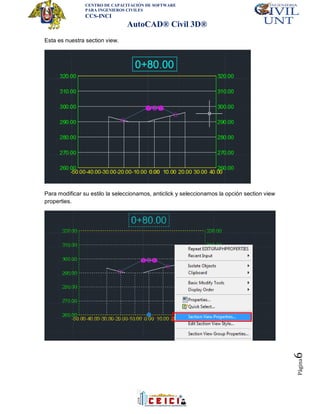

Esta es nuestra section view.
Para modificar su estilo la seleccionamos, anticlick y seleccionamos la opción section view
properties.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página7

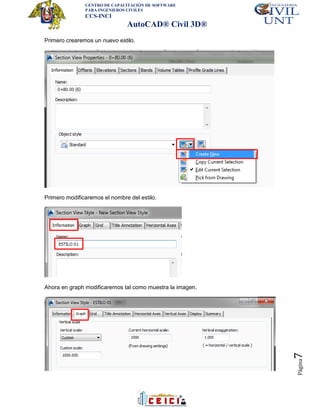

Primero crearemos un nuevo estilo.
Primero modificaremos el nombre del estilo.
Ahora en graph modificaremos tal como muestra la imagen.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página8

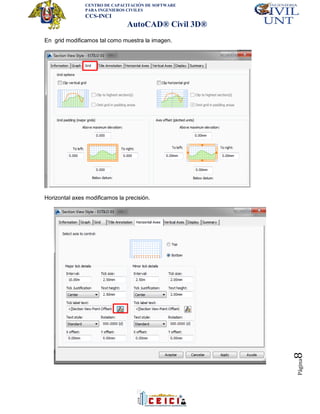

En grid modificamos tal como muestra la imagen.
Horizontal axes modificamos la precisión.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página9
Acá modificamos la precisión, y cargamos con la flecha.
Luego aceptamos a todas las configuraciones y esta es nuestra sección con el nuevo
estilo.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página10

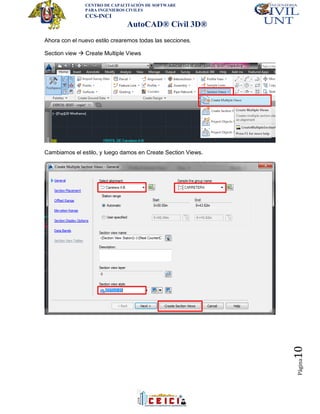

Ahora con el nuevo estilo crearemos todas las secciones.
Section view  Create Multiple Views
Cambiamos el estilo, y luego damos en Create Section Views.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página11

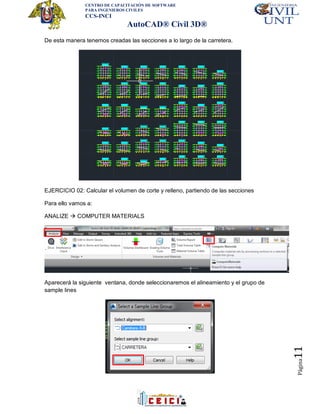

De esta manera tenemos creadas las secciones a lo largo de la carretera.
EJERCICIO 02: Calcular el volumen de corte y relleno, partiendo de las secciones
Para ello vamos a:
ANALIZE  COMPUTER MATERIALS
Aparecerá la siguiente ventana, donde seleccionaremos el alineamiento y el grupo de
sample lines
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página12

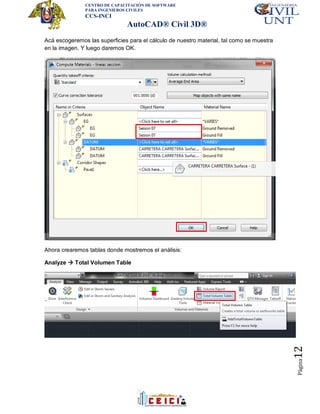

Acá escogeremos las superficies para el cálculo de nuestro material, tal como se muestra
en la imagen. Y luego daremos OK.
Ahora crearemos tablas donde mostremos el análisis:
Analyze  Total Volumen Table
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página13

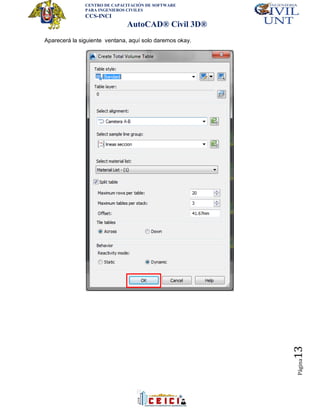

Aparecerá la siguiente ventana, aquí solo daremos okay.
CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página14

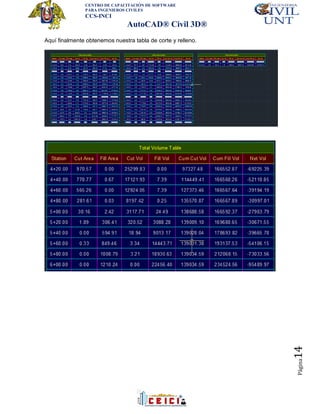

Aquí finalmente obtenemos nuestra tabla de corte y relleno.
