1. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
MANUAL de
AutoCAD© Civil 3D©
SESIÓN 02
Trujillo-2015

2. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
2

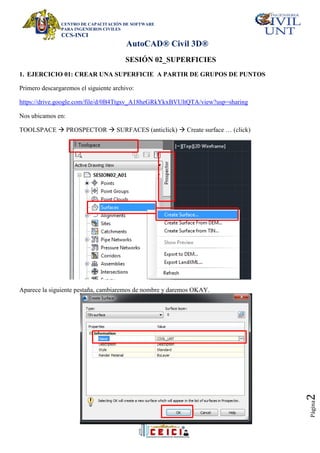

SESIÓN 02_SUPERFICIES
1. EJERCICIO 01: CREAR UNA SUPERFICIE A PARTIR DE GRUPOS DE PUNTOS
Primero descargaremos el siguiente archivo:
https://drive.google.com/file/d/0B4Ttgsv_A18heGRkYkxBVUltQTA/view?usp=sharing
Nos ubicamos en:
TOOLSPACE  PROSPECTOR  SURFACES (anticlick)  Create surface … (click)
Aparece la siguiente pestaña, cambiaremos de nombre y daremos OKAY.

3. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
3

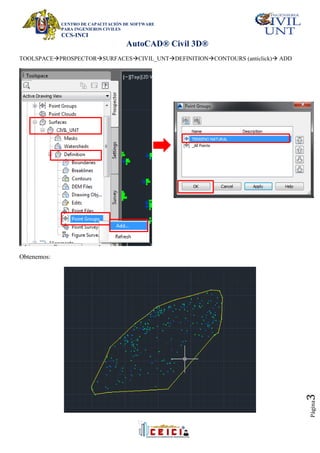

TOOLSPACEPROSPECTORSURFACESCIVIL_UNTDEFINITIONCONTOURS (anticlick) ADD
Obtenemos:

4. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
4

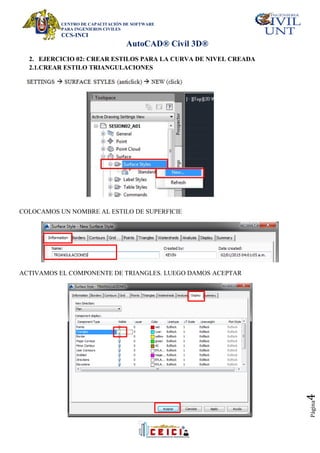

2. EJERCICIO 02: CREAR ESTILOS PARA LA CURVA DE NIVEL CREADA
2.1.CREAR ESTILO TRIANGULACIONES
COLOCAMOS UN NOMBRE AL ESTILO DE SUPERFICIE
ACTIVAMOS EL COMPONENTE DE TRIANGLES. LUEGO DAMOS ACEPTAR

5. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
5
APLICAMOS EL ESTILO A LA SUPERFICIE
PROSPECTOR  CIVIL_UNT (anticlick)  SURFACE PROPERTIES (click)
ESCOGEMOS EL ESTILO DE TRIANGULACIONES. LUEGO DAMOS EN ACEPTAR.

6. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
6

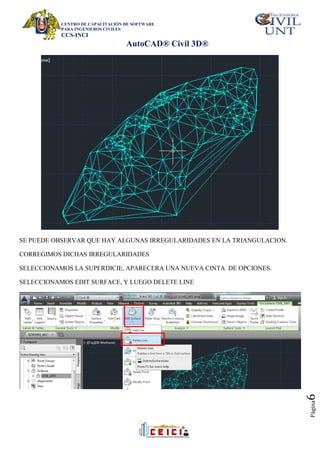

SE PUEDE OBSERVAR QUE HAY ALGUNAS IRREGULARIDADES EN LA TRIANGULACION.
CORREGIMOS DICHAS IRREGULARIDADES
SELECCIONAMOS LA SUPERDICIE, APARECERA UNA NUEVA CINTA DE OPCIONES.
SELECCIONAMOS EDIT SURFACE, Y LUEGO DELETE LINE

7. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
7
BORRAMOS LAS LINEAS QUE ESTAN MAL, SELECCIONANDOLAS Y LUEGO ENTER.

8. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
8

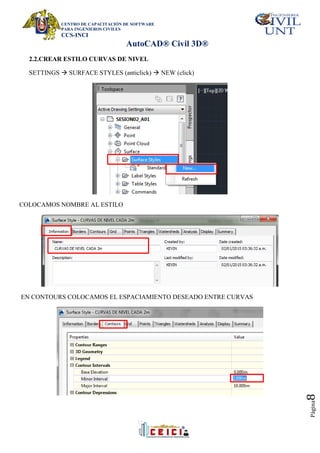

2.2.CREAR ESTILO CURVAS DE NIVEL
SETTINGS  SURFACE STYLES (anticlick)  NEW (click)
COLOCAMOS NOMBRE AL ESTILO
EN CONTOURS COLOCAMOS EL ESPACIAMIENTO DESEADO ENTRE CURVAS

9. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
9

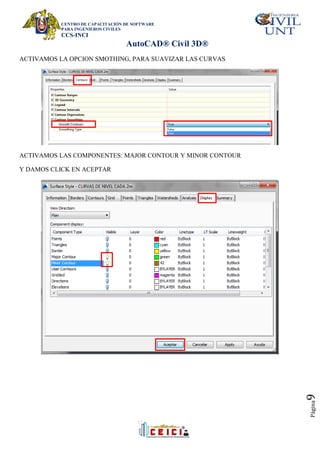

ACTIVAMOS LA OPCION SMOTHING, PARA SUAVIZAR LAS CURVAS
ACTIVAMOS LAS COMPONENTES: MAJOR CONTOUR Y MINOR CONTOUR
Y DAMOS CLICK EN ACEPTAR

10. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
10

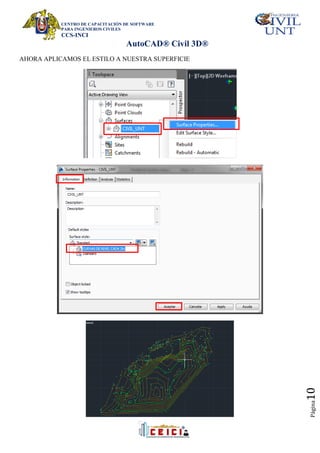

AHORA APLICAMOS EL ESTILO A NUESTRA SUPERFICIE

11. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
11

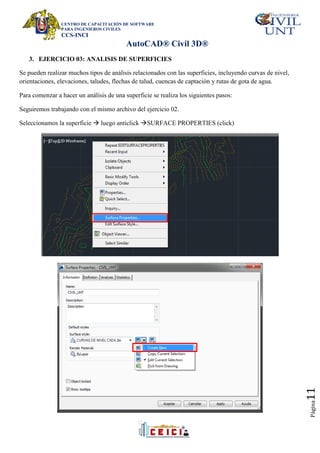

3. EJERCICIO 03: ANALISIS DE SUPERFICIES
Se pueden realizar muchos tipos de análisis relacionados con las superficies, incluyendo curvas de nivel,
orientaciones, elevaciones, taludes, flechas de talud, cuencas de captación y rutas de gota de agua.
Para comenzar a hacer un análisis de una superficie se realiza los siguientes pasos:
Seguiremos trabajando con el mismo archivo del ejercicio 02.
Seleccionamos la superficie  luego anticlick SURFACE PROPERTIES (click)

12. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
12

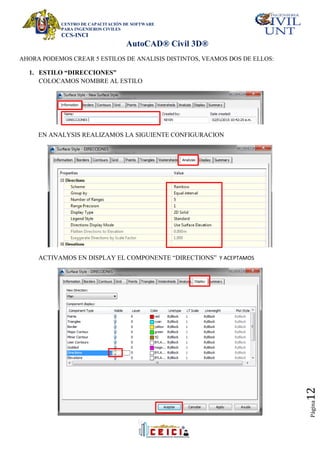

AHORA PODEMOS CREAR 5 ESTILOS DE ANALISIS DISTINTOS, VEAMOS DOS DE ELLOS:
1. ESTILO “DIRECCIONES”
COLOCAMOS NOMBRE AL ESTILO
EN ANALYSIS REALIZAMOS LA SIGUIENTE CONFIGURACION
ACTIVAMOS EN DISPLAY EL COMPONENTE “DIRECTIONS” Y ACEPTAMOS

13. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
13

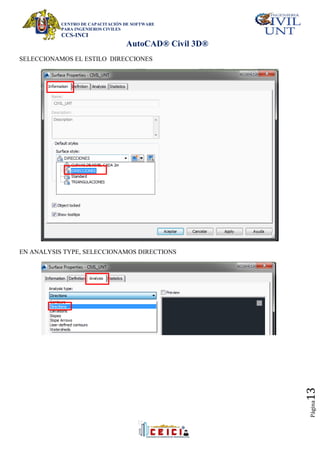

SELECCIONAMOS EL ESTILO DIRECCIONES
EN ANALYSIS TYPE, SELECCIONAMOS DIRECTIONS

14. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
14

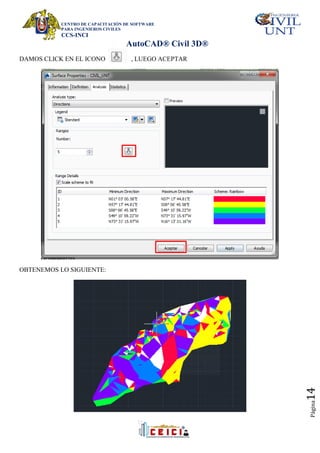

DAMOS CLICK EN EL ICONO , LUEGO ACEPTAR
OBTENEMOS LO SIGUIENTE:

15. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
15

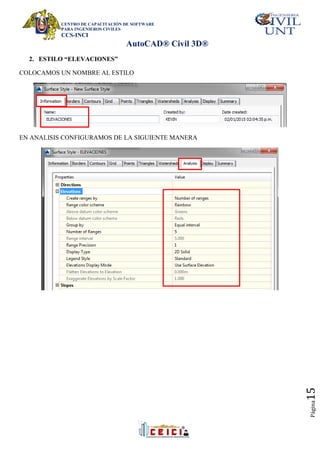

2. ESTILO “ELEVACIONES”
COLOCAMOS UN NOMBRE AL ESTILO
EN ANALISIS CONFIGURAMOS DE LA SIGUIENTE MANERA

16. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
16

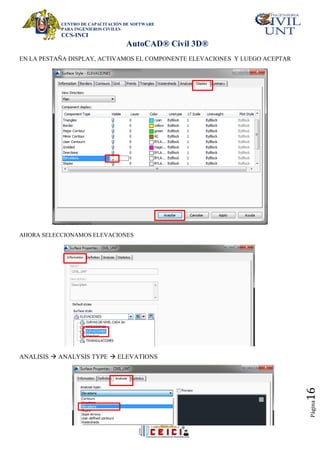

EN LA PESTAÑA DISPLAY, ACTIVAMOS EL COMPONENTE ELEVACIONES Y LUEGO ACEPTAR
AHORA SELECCIONAMOS ELEVACIONES
ANALISIS  ANALYSIS TYPE  ELEVATIONS

17. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
17

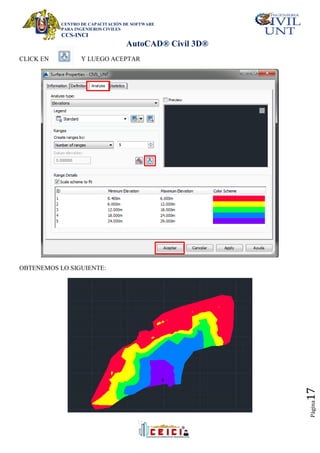

CLICK EN Y LUEGO ACEPTAR
OBTENEMOS LO SIGUIENTE:

18. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
18
DE IGUAL FORMA PODEMOS HACER LOS ESTILOS:
PENDIENTES (SLOPES)
SLOPE ARROWS (FLECHAS DE PENDIENTE)
WATERSHEDS (CUENCAS)

19. CENTRO DE CAPACITACIÓN DE SOFTWARE
PARA INGENIEROS CIVILES
CCS-INCI
AutoCAD® Civil 3D®
Página
19

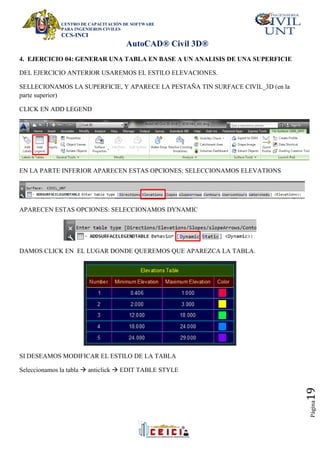

4. EJERCICIO 04: GENERAR UNA TABLA EN BASE A UN ANALISIS DE UNA SUPERFICIE
DEL EJERCICIO ANTERIOR USAREMOS EL ESTILO ELEVACIONES.
SELLECIONAMOS LA SUPERFICIE, Y APARECE LA PESTAÑA TIN SURFACE CIVIL_3D (en la
parte superior)
CLICK EN ADD LEGEND
EN LA PARTE INFERIOR APARECEN ESTAS OPCIONES: SELECCIONAMOS ELEVATIONS
APARECEN ESTAS OPCIONES: SELECCIONAMOS DYNAMIC
DAMOS CLICK EN EL LUGAR DONDE QUEREMOS QUE APAREZCA LA TABLA.
SI DESEAMOS MODIFICAR EL ESTILO DE LA TABLA
Seleccionamos la tabla  anticlick  EDIT TABLE STYLE
