1. CURSO: ABASTECIMIENTO DE AGUA Y
ALCANTARILLADO.
TEMA 3: TRATAMIENTO DEL AGUA
PROFESOR: M.SC. ING. JUAN AGREDA BARBARAN

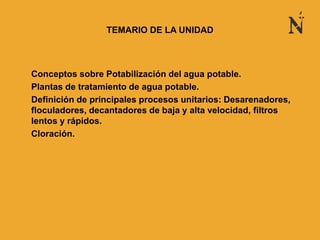

2. • Conceptos sobre Potabilización del agua potable.
• Plantas de tratamiento de agua potable.
• Definición de principales procesos unitarios: Desarenadores,
floculadores, decantadores de baja y alta velocidad, filtros
lentos y rápidos.
• Cloración.
TEMARIO DE LA UNIDAD

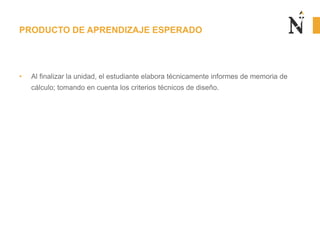

3. • Al finalizar la unidad, el estudiante elabora técnicamente informes de memoria de
cálculo; tomando en cuenta los criterios técnicos de diseño.
PRODUCTO DE APRENDIZAJE ESPERADO

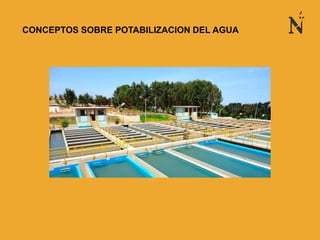

4. •CONCEPTOS SOBRE POTABILIZACION DEL AGUA

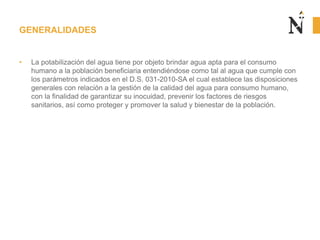

5. • La potabilización del agua tiene por objeto brindar agua apta para el consumo
humano a la población beneficiaria entendiéndose como tal al agua que cumple con
los parámetros indicados en el D.S. 031-2010-SA el cual establece las disposiciones
generales con relación a la gestión de la calidad del agua para consumo humano,
con la finalidad de garantizar su inocuidad, prevenir los factores de riesgos
sanitarios, así como proteger y promover la salud y bienestar de la población.
GENERALIDADES

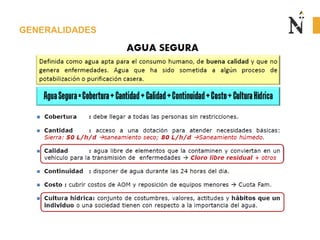

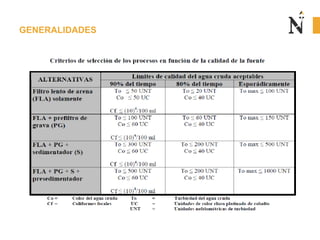

6. GENERALIDADES

7. GENERALIDADES

8. PLANTAS DE TRATAMIENTO DE AGUA POTABLE.

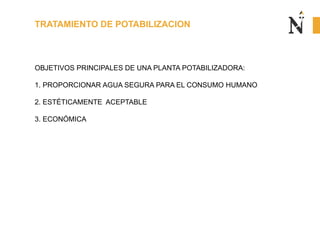

9. TRATAMIENTO DE POTABILIZACION
OBJETIVOS PRINCIPALES DE UNA PLANTA POTABILIZADORA:
1. PROPORCIONAR AGUA SEGURA PARA EL CONSUMO HUMANO
2. ESTÉTICAMENTE ACEPTABLE
3. ECONÓMICA

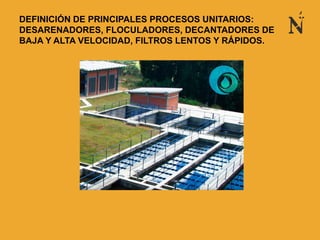

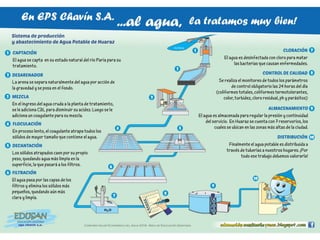

11. DEFINICIÓN DE PRINCIPALES PROCESOS UNITARIOS:
DESARENADORES, FLOCULADORES, DECANTADORES DE
BAJA Y ALTA VELOCIDAD, FILTROS LENTOS Y RÁPIDOS.

12. CAPTACION SUPERFICIAL:

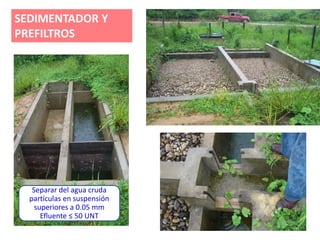

14. SEDIMENTADOR Y
PREFILTROS
Separar del agua cruda
partículas en suspensión
superiores a 0.05 mm
Efluente ≤ 50 UNT

15. RNE - OS.020
5.5 PREFILTROS DE GRAVA

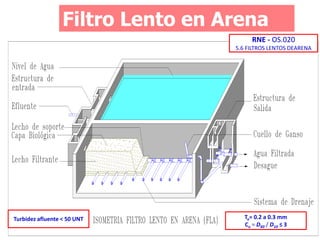

16. Filtro Lento en Arena
RNE - OS.020
5.6 FILTROS LENTOS DEARENA
Turbidez afluente < 50 UNT Te= 0.2 a 0.3 mm
Cu = D60 / D10 ≤ 3

17. FILTRACIÓN RÁPIDA.
RNE - OS.020
5.11 FILTRACIÓN RÁPIDA

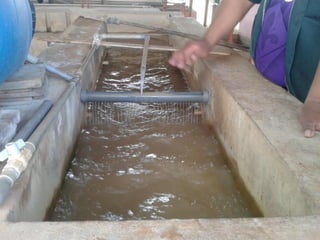

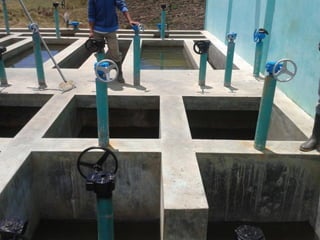

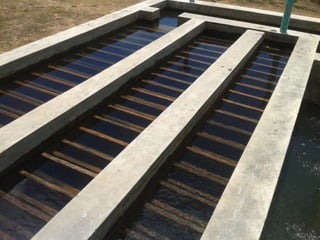

21. CLORACIÓN

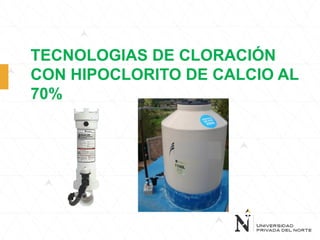

22. TECNOLOGIAS DE CLORACIÓN
CON HIPOCLORITO DE CALCIO AL
70%

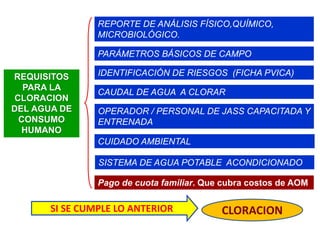

23. REQUISITOS
PARA LA
CLORACION
DEL AGUA DE
CONSUMO
HUMANO
SISTEMA DE AGUA POTABLE ACONDICIONADO
CAUDAL DE AGUA A CLORAR
REPORTE DE ANÁLISIS FÍSICO,QUÍMICO,
MICROBIOLÓGICO.
PARÁMETROS BÁSICOS DE CAMPO
IDENTIFICACIÓN DE RIESGOS (FICHA PVICA)
OPERADOR / PERSONAL DE JASS CAPACITADA Y
ENTRENADA
CUIDADO AMBIENTAL
CLORACIONSI SE CUMPLE LO ANTERIOR
Pago de cuota familiar. Que cubra costos de AOM

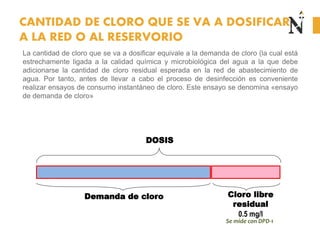

24. CANTIDAD DE CLORO QUE SE VA A DOSIFICAR
A LA RED O AL RESERVORIO
La cantidad de cloro que se va a dosificar equivale a la demanda de cloro (la cual está
estrechamente ligada a la calidad química y microbiológica del agua a la que debe
adicionarse la cantidad de cloro residual esperada en la red de abastecimiento de
agua. Por tanto, antes de llevar a cabo el proceso de desinfección es conveniente
realizar ensayos de consumo instantáneo de cloro. Este ensayo se denomina «ensayo
de demanda de cloro»
DOSIS
Demanda de cloro Cloro libre
residual
0.5 mg/l
Se mide con DPD-1

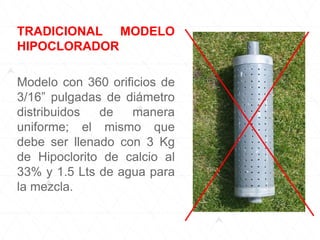

25. TRADICIONAL MODELO
HIPOCLORADOR
Modelo con 360 orificios de
3/16” pulgadas de diámetro
distribuidos de manera
uniforme; el mismo que
debe ser llenado con 3 Kg
de Hipoclorito de calcio al
33% y 1.5 Lts de agua para
la mezcla.

26. CLORINADORES
AUTOMÁTICOS DE
PASTILLAS DE CLORO

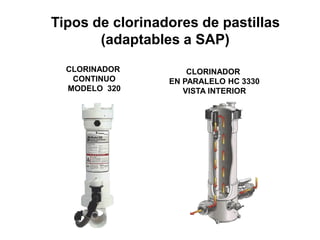

27. CLORINADOR
CONTINUO
MODELO 320
CLORINADOR
EN PARALELO HC 3330
VISTA INTERIOR
Tipos de clorinadores de pastillas
(adaptables a SAP)

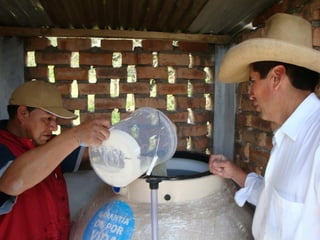

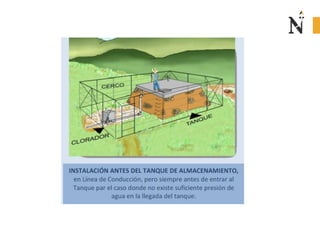

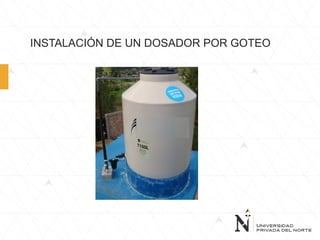

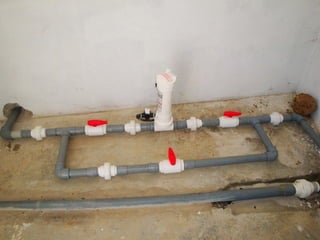

30. INSTALACIÓN DE UN DOSADOR POR GOTEO

31. CLORACIÓN POR GOTEO

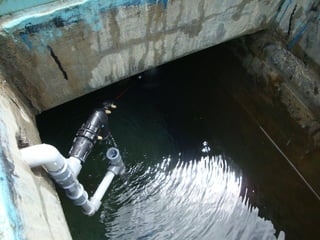

35. 35

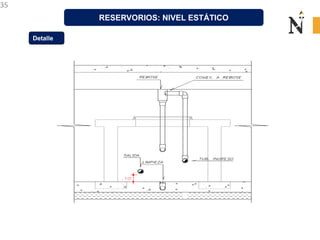

RESERVORIOS: NIVEL ESTÁTICO
Detalle

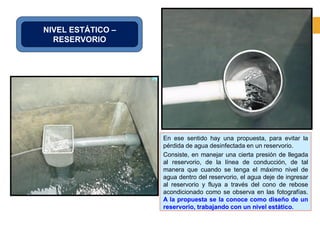

36. NIVEL ESTÁTICO –
RESERVORIO
En ese sentido hay una propuesta, para evitar la
pérdida de agua desinfectada en un reservorio.
Consiste, en manejar una cierta presión de llegada
al reservorio, de la línea de conducción, de tal
manera que cuando se tenga el máximo nivel de
agua dentro del reservorio, el agua deje de ingresar
al reservorio y fluya a través del cono de rebose
acondicionado como se observa en las fotografías.
A la propuesta se la conoce como diseño de un
reservorio, trabajando con un nivel estático.

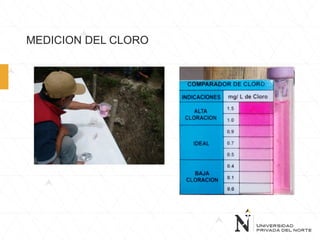

37. MEDICION DEL CLORO

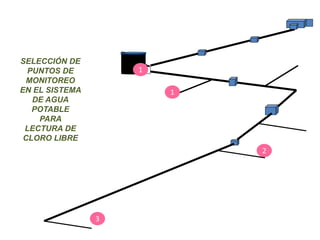

38. SELECCIÓN DE
PUNTOS DE
MONITOREO
EN EL SISTEMA
DE AGUA
POTABLE
PARA
LECTURA DE
CLORO LIBRE
1
1
2
3

39. REGISTROS DE CLORACIÓN – Ejemplo
REGISTRO DE CLORACION DE AGUA DE CONSUMO HUMANO
DOSADOR DE SOLUCIÓN CLORADA - (GOTEO)
SISTEMA DE AGUA POTABLE POR GRAVEDAD/BOMBEO SIN/CON PLANTA DE TRATAMIENTO
JUNTA ADMINISTRADORA DE SERVICIOS DE SANEAMIENTO DE MOLLEPATA__________________________________________________
LOCALIDAD: MOLLEPATA DISTRITO: ASUNCION PROVINCIA: CAJAMARCA DEPARTAMENTO: CAJAMARCA
N° de familias en la comunidad: 76 N° de familias que acceden al servicio: 76
Caudal en reservorio: 0.62 litros/seg MES: NOVIEMBRE AÑO: 2013
DIA FECHA
RECARGA SOLUCION MADRE LECTURAS DE CLORO LIBRE: mg/L.
OBSERVACIONES FIRMACLORO
GRAMOS
AGUA LITROS RESERVORIO
CASA
INTERMEDIA
ULTIMA
CASA
Viernes 1 0.9 0.8 0.6
Sábado 2 650 600 1.0 0.8 0.7 Recarga de solución madre
Domingo 3 1.0 0.8 0.6
Lunes 4 1.0 0.7 0.4
Martes 5 1.0 0.6 0.5
Miércoles 6 0.9 0.7 0.7
Jueves 7 0.9 0.6 0.5
Viernes 8 1.0 0.5 0.4
Sábado 9 0.8 0.5 0.1 Hubo fuga en tubería al final del tramo
Domingo 10 650 600 1.0 0.7 0.6 Recarga de solución madre
Lunes
.
.
.
Jueves 28
Viernes 29
Sábado 30
Responsable: V°B° Salud
Nombre y firma Nombre y firma
Fiscal JASS Área Técnica de Saneamiento
Nombre y firma

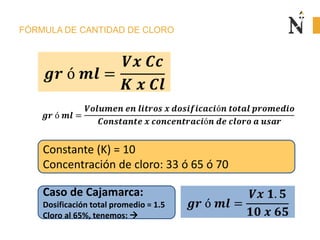

40. FÓRMULA DE CANTIDAD DE CLORO
Caso de Cajamarca:
Dosificación total promedio = 1.5
Cloro al 65%, tenemos: 
Constante (K) = 10
Concentración de cloro: 33 ó 65 ó 70

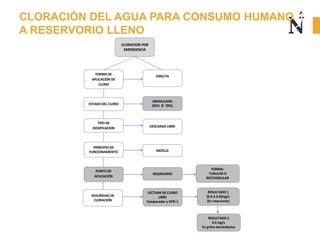

41. CLORACIÓN DEL AGUA PARA CONSUMO HUMANO
A RESERVORIO LLENO
FORMA DE
APLICACIÓN DE
CLORO
ESTADO DEL CLORO
TIPO DE
DOSIFICACION
PRINCIPIO DE
FUNCIONAMIENTO
PUNTO DE
APLICACIÓN
DIRECTA
GRANULADO
(65% Ó 70%)
DESCARGA LIBRE
MEZCLA
RESERVORIO
CLORACION POR
EMERGENCIA
SEGURIDAD DE
CLORACIÓN
LECTURA DE CLORO
LIBRE
Comparador y DPD-1
FORMA:
TUBULAR O
RECTANGULAR
Calcular volumen
RESULTADO 1
(0.5 A 0.9)mg/L
(En reservorio)
RESULTADO 2
0.5 mg/L
En grifos domiciliarios

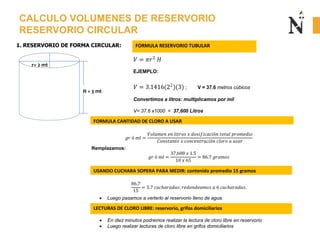

42. CALCULO VOLUMENES DE RESERVORIO
RESERVORIO CIRCULAR
𝑉 = 𝜋𝑟2
𝐻
EJEMPLO:
𝑉 = 3.1416(22
)(3) ; V = 37.6 metros cúbicos
Convertimos a litros: multiplicamos por mil
V= 37.6 x1000 = 37,600 Litros
FORMULA RESERVORIO TUBULAR1. RESERVORIO DE FORMA CIRCULAR:
r= 2 mt
H = 3 mt
𝑔𝑟 ó 𝑚𝑙 =
𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑒𝑛 𝑙𝑖𝑡𝑟𝑜𝑠 𝑥 𝑑𝑜𝑠𝑖𝑓𝑖𝑐𝑎𝑐𝑖ó𝑛 𝑡𝑜𝑡𝑎𝑙 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜
𝐶𝑜𝑛𝑠𝑡𝑎𝑛𝑡𝑒 𝑥 𝑐𝑜𝑛𝑐𝑒𝑛𝑡𝑟𝑎𝑐𝑖ó𝑛 𝑐𝑙𝑜𝑟𝑜 𝑎 𝑢𝑠𝑎𝑟
Remplazamos:
𝑔𝑟 ó 𝑚𝑙 =
37,600 𝑥 1.5
10 𝑥 65
= 86.7 𝑔𝑟𝑎𝑚𝑜𝑠
86.7
15
= 5.7 𝑐𝑢𝑐ℎ𝑎𝑟𝑎𝑑𝑎𝑠; 𝑟𝑒𝑑𝑜𝑛𝑑𝑒𝑎𝑚𝑜𝑠 𝑎 6 𝑐𝑢𝑐ℎ𝑎𝑟𝑎𝑑𝑎𝑠.
 Luego pasamos a verterlo al reservorio lleno de agua.
 En diez minutos podremos realizar la lectura de cloro libre en reservorio
 Luego realizar lecturas de cloro libre en grifos domiciliarios
FORMULA CANTIDAD DE CLORO A USAR
USANDO CUCHARA SOPERA PARA MEDIR: contenido promedio 15 gramos
LECTURAS DE CLORO LIBRE: reservorio, grifos domiciliarios

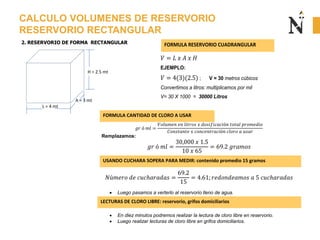

43. CALCULO VOLUMENES DE RESERVORIO
RESERVORIO RECTANGULAR
2. RESERVORIO DE FORMA RECTANGULAR
H = 2.5 mt
A = 3 mt
L = 4 mt
𝑉 = 𝐿 𝑥 𝐴 𝑥 𝐻
EJEMPLO:
𝑉 = 4(3)(2.5) ; V = 30 metros cúbicos
Convertimos a litros: multiplicamos por mil
V= 30 X 1000 = 30000 Litros
FORMULA RESERVORIO CUADRANGULAR
GOBIERNO REGIONAL DE CAJAMARCA
DIRECCIÓN REGIONAL DE SALUD CAJAMARCA
DIRECCIÓN EJECUTIVA DE SALUD AMBIENTAL
𝑔𝑟 ó 𝑚𝑙 =
𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑒𝑛 𝑙𝑖𝑡𝑟𝑜𝑠 𝑥 𝑑𝑜𝑠𝑖𝑓𝑖𝑐𝑎𝑐𝑖ó𝑛 𝑡𝑜𝑡𝑎𝑙 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜
𝐶𝑜𝑛𝑠𝑡𝑎𝑛𝑡𝑒 𝑥 𝑐𝑜𝑛𝑐𝑒𝑛𝑡𝑟𝑎𝑐𝑖ó𝑛 𝑐𝑙𝑜𝑟𝑜 𝑎 𝑢𝑠𝑎𝑟
Remplazamos:
𝑔𝑟 ó 𝑚𝑙 =
30,000 𝑥 1.5
10 𝑥 65
= 69.2 𝑔𝑟𝑎𝑚𝑜𝑠
𝑁ú𝑚𝑒𝑟𝑜 𝑑𝑒 𝑐𝑢𝑐ℎ𝑎𝑟𝑎𝑑𝑎𝑠 =
69.2
15
= 4.61; 𝑟𝑒𝑑𝑜𝑛𝑑𝑒𝑎𝑚𝑜𝑠 𝑎 5 𝑐𝑢𝑐ℎ𝑎𝑟𝑎𝑑𝑎𝑠
 Luego pasamos a verterlo al reservorio lleno de agua.
 En diez minutos podremos realizar la lectura de cloro libre en reservorio.
 Luego realizar lecturas de cloro libre en grifos domiciliarios.
FORMULA CANTIDAD DE CLORO A USAR
USANDO CUCHARA SOPERA PARA MEDIR: contenido promedio 15 gramos
LECTURAS DE CLORO LIBRE: reservorio, grifos domiciliarios

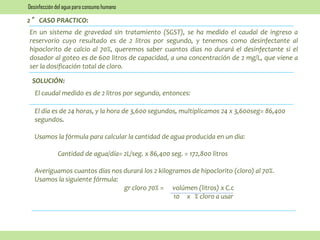

44. 2° CASO PRACTICO:
En un sistema de gravedad sin tratamiento (SGST), se ha medido el caudal de ingreso a
reservorio cuyo resultado es de 2 litros por segundo, y tenemos como desinfectante al
hipoclorito de calcio al 70%, queremos saber cuantos días no durará el desinfectante si el
dosador al goteo es de 600 litros de capacidad, a una concentración de 2 mg/L, que viene a
ser la dosificación total de cloro.
El caudal medido es de 2 litros por segundo, entonces:
SOLUCIÓN:
El día es de 24 horas, y la hora de 3,600 segundos, multiplicamos 24 x 3,600seg= 86,400
segundos.
Usamos la fórmula para calcular la cantidad de agua producida en un día:
Cantidad de agua/día= 2L/seg. x 86,400 seg. = 172,800 litros
Averiguamos cuantos días nos durará los 2 kilogramos de hipoclorito (cloro) al 70%.
Usamos la siguiente fórmula:
gr cloro 70% = volúmen (litros) x C.c
10 x % cloro a usar
Desinfección del agua para consumo humano

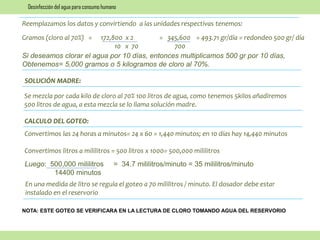

45. Reemplazamos los datos y convirtiendo a las unidades respectivas tenemos:
Gramos (cloro al 70%) = 172,800 x 2 = 345,600 = 493.71 gr/día = redondeo 500 gr/ día
10 x 70 700
Si deseamos clorar el agua por 10 días, entonces multiplicamos 500 gr por 10 días,
Obtenemos= 5,000 gramos o 5 kilogramos de cloro al 70%.
SOLUCIÓN MADRE:
Se mezcla por cada kilo de cloro al 70% 100 litros de agua, como tenemos 5kilos añadiremos
500 litros de agua, a esta mezcla se lo llama solución madre.
CALCULO DEL GOTEO:
Convertimos las 24 horas a minutos= 24 x 60 = 1,440 minutos; en 10 días hay 14,440 minutos
Convertimos litros a mililitros = 500 litros x 1000= 500,000 mililitros
Luego: 500,000 mililitros = 34.7 mililitros/minuto = 35 mililitros/minuto
14400 minutos
En una medida de litro se regula el goteo a 70 mililitros / minuto. El dosador debe estar
instalado en el reservorio
NOTA: ESTE GOTEO SE VERIFICARA EN LA LECTURA DE CLORO TOMANDO AGUA DEL RESERVORIO
Desinfección del agua para consumo humano

46. N° CÓDIGO AUTOR TÍTULO AÑO
1
RM 265-
2017-
VIVIENDA MVCS
http://temis.vivienda.gob.pe/SIS_RESOLUCIONES/documentos.as
px 2017
2 2016 MVCS
GUIA DE ORIENTACION PARA LA ELABORACION DE EXPEDIENTES
TECNICOS DE PROYECTOS DE SANEAMIENTO 2016
3
RM 173-
2016-
VIVIENDA
MEF OPCIONES TECNOLOGICAS 2011
BIBLIOGRAFIA
