La bocatoma es una estructura que permite la captación de agua de un río para su canalización, pudiendo ser clasificada en directas y con barrajes, siendo estas últimas más comunes debido a su capacidad para mantener un nivel constante de agua. Los barrajes, que son represas construidas para elevar el nivel de agua, pueden ser fijos, móviles o mixtos, cada uno con características específicas diseñadas según las condiciones del río. El diseño de los barrajes implica considerar elementos como la presa, la poza de tranquilización y el enrocamiento, con variaciones en su construcción dependiendo de factores como la presión del agua y el transporte de sólidos.

1. BOCATOMA
DEFINICION
La bocatoma , azud, toma o presa
derivadora es la estructura que se
construye sobre el lecho del río
con la finalidad de atajar cierto
caudal de agua, para verter dicho
caudal en el canal de derivacion .

2. CLASIFICACION DE LAS BOCATOMAS
Las podemos clasificar en:
A) BOCATOMAS DIRECTAS: son posibles
de diseñar en cursos de agua de fuerte
pendiente, y cuando no se quiere tener una
estructura costosa, tienen el inconveniente
de que el lecho del rio puede variar y dejar la
toma sin agua , igualmente en las epocas de
estiaje al disminuir el tirante de agua en el rio
puede disminuir considerablemente el
ingreso de agua en la toma.

3. B) BOCATOMAS CON BARRAJES: son las
más empleadas ya que aseguran una
alimentación mas regular, conservan un nivel
constante en la captación que permite
dominar una mayor área regable.
Estas tomas pueden presentar tres variantes:
La toma con barraje fijo, la toma con barraje
móvil y la toma con barraje mixto.

4. BARRAJES
 DEFINICION
Es una represa construida a través del río
con el objeto de levantar el nivel de agua del
mismo, su altura debe ser tal que permita una
carga de agua suficiente en la toma, para el
ingreso seguro del agua en esta,
considerando las pérdidas de carga que se
producen en los muros, rejillas y compuertas
de sección en la toma.

5.  El barraje puede presentar los casos
extremos siguientes:
Una presa muy larga y poco elevada en
tramos anchos del curso del río. La solución
es sencilla ya que la presión del agua no es
elevada y permite diseños estables.
Una presa corta pero elevada en tramos
profundos del curso del rio. En este caso la
presión es menor por lo cual la presa será
más cara , ya que demandará estribos y
cimentaciones mas reforzadas .

6. ELEMENTOS PRINCIPALES DEL BARRAJE
Los elementos son:
 La presa propiamente dicha
 La poza de tranquilizacion o colchon de
disipacion
 El enrocamiento

7. DISEÑO DEL BARRAJE
 Para el diseño del barraje se considera esta
estructura como si fuera un vertedero de
pared gruesa.
El gasto sobre el barraje esta dado por :
donde:
L=Longitud del barraje en metros
Yc=Tirante critico en metros
2/3**
c
YLgQ =

8.  El perfil de la cresta del vertedero se ajusta al
perfil que tendria la vena liquida al caer
libremente.
Utilizando la formula :
donde:
x e y : coordenadas referidas a la
cresta
Hd : carga de diseño
85.0
85.1
*2 d
H
x
y =

9. BOCATOMAS DE BARRAJE FIJO
 Las bocatomas de barraje fijo son aquellas
que tienen una presa solida, para levantar el
tirante frente a las compuertas de captacion.
 Esta solucion es posible cuando el regimen
del rio es uniforme y la capacidad de
captacion de la toma es menor que la
descarga promedio del rio, por lo que no es
necesario ninguna regulacion, ya que el
exceso de agua pasara encima de la presa.

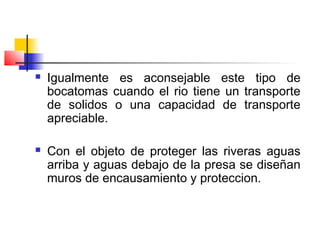

10.  Igualmente es aconsejable este tipo de
bocatomas cuando el rio tiene un transporte
de solidos o una capacidad de transporte
apreciable.
 Con el objeto de proteger las riveras aguas
arriba y aguas debajo de la presa se diseñan
muros de encausamiento y proteccion.

11. BOCATOMAS DE BARRAJE
MOVIL
 En este tipo de barraje se consigue la
retencion del caudal y elevacion del tirante
mediante el cierre del curso del rio por un
sistema de compuertas sostenidas en un
conjunto de pilares y adosadas en sus
extremos a los muros de contencion.
 Es conveniente esta solucion cuando el
caudal de la captacion es igual o mayor de la
descarga promedio del rio o cuando la
velocidad de flujo no es alta debido a la
pequeña pendiente del curso del rio . Como
consecuencia el transporte de solidos es
pequeño y no afecta mayormente al sistema
de compuertas.

12.  En la epoca de avenidas la toma trabaja con
las compuertas abiertas o parcialmente
cerradas , de ninguna manera el barraje
movil debe ser un obstaculo para el paso del
agua; ya que la obstruccion podria causar
remansamientos desfavorables y en otros
casos desbordamientos, por lo que la altura
de los pilares y la abertura de compuertas
debe calcularse para las maximas
descargas .

13. BOCATOMAS DE BARRAJE
MIXTO
 Tienen una parte de la presa integrada por
una estructura solida (Barraje fijo) y una parte
integrada por compuertas sustentadas en
pilares (Barraje movil). La parte movil tiene
en ciertos casos muros guias o separadores
del barraje fijo que forma un canal
denominado de limpia y un segundo canal
separado por un vertedero de rebose lateral
que sirve para eliminar las gravas llamado
tambien desempedradores.

14.  El desempedrador tiene una fuerte pendiente
y al extremo del mismo se instalan
compuertas para la eliminacion de los
materiales gruesos.
 Este tipo de bocatoma se adapta mejor al
regimen variable de los rios de la costa
peruana, ya que en la epoca de estiaje
trabajan unicamente con la regulacion que se
efectua con el barraje movil, mediante el
cierre o la apertura de las compuertas
mientras que en la epoca de crecidas
trabajan con las compuertas de limpia
abiertas y el paso libre del flujo encima del
barraje fijo.
