Sig 2016 is

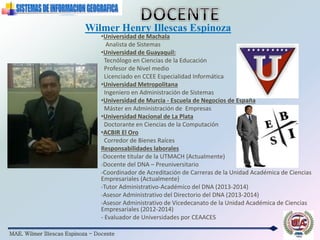

MAE. Wilmer Illescas Espinoza - Docente

•Universidad de Machala
Analista de Sistemas
•Universidad de Guayaquil:
Tecnólogo en Ciencias de la Educación
Profesor de Nivel medio
Licenciado en CCEE Especialidad Informática
•Universidad Metropolitana
Ingeniero en Administración de Sistemas
•Universidad de Murcia - Escuela de Negocios de España
Máster en Administración de Empresas
•Universidad Nacional de La Plata
Doctorante en Ciencias de la Computación
•ACBIR El Oro
Corredor de Bienes Raíces
Responsabilidades laborales
-Docente titular de la UTMACH (Actualmente)
-Docente del DNA – Preuniversitario
-Coordinador de Acreditación de Carreras de la Unidad Académica de Ciencias
Empresariales (Actualmente)
-Tutor Administrativo-Académico del DNA (2013-2014)
-Asesor Administrativo del Directorio del DNA (2013-2014)
-Asesor Administrativo de Vicedecanato de la Unidad Académica de Ciencias
Empresariales (2012-2014)
- Evaluador de Universidades por CEAACES
Wilmer Henry Illescas Espinoza

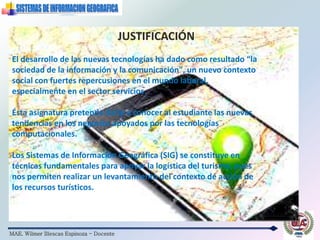

El desarrollo de las nuevas tecnologías ha dado como resultado “la
sociedad de la información y la comunicación", un nuevo contexto
social con fuertes repercusiones en el mundo laboral,
especialmente en el sector servicios.
Ésta asignatura pretende darle a conocer al estudiante las nuevas
tendencias en los negocios apoyados por las tecnologías
computacionales.
Los Sistemas de Información Geográfica (SIG) se constituye en
técnicas fundamentales para apoyar la logística del turismo, pues
nos permiten realizar un levantamiento del contexto de acción de
los recursos turísticos.
JUSTIFICACIÓN

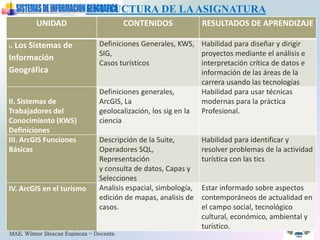

UNIDAD CONTENIDOS RESULTADOS DE APRENDIZAJE
I. Los Sistemas de
Información
Geográfica
Definiciones Generales, KWS,
SIG,
Casos turísticos
Habilidad para diseñar y dirigir
proyectos mediante el análisis e
interpretación crítica de datos e
información de las áreas de la
carrera usando las tecnologías
II. Sistemas de
Trabajadores del
Conocimiento (KWS)
Definiciones
Definiciones generales,
ArcGIS, La
geolocalización, los sig en la
ciencia
Habilidad para usar técnicas
modernas para la práctica
Profesional.
III. ArcGIS Funciones
Básicas
Descripción de la Suite,
Operadores SQL,
Representación
y consulta de datos, Capas y
Selecciones
Habilidad para identificar y
resolver problemas de la actividad
turística con las tics
IV. ArcGIS en el turismo Analisis espacial, simbología,
edición de mapas, analisis de
casos.
Estar informado sobre aspectos
contemporáneos de actualidad en
el campo social, tecnológico
cultural, económico, ambiental y
turístico.
ESTRUCTURA DE LAASIGNATURA

OBJETIVO DE HOY
Analizar los conceptos básicos de los
SIG
CASI TODAS LAS COSAS QUE SUCEDEN, SUCEDEN EN ALGUNA PARTE

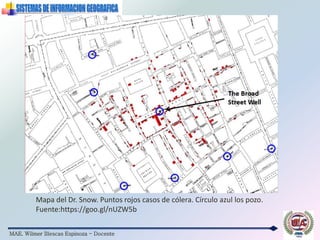

Mapa del Dr. Snow. Puntos rojos casos de cólera. Círculo azul los pozo.
Fuente:https://goo.gl/nUZW5b

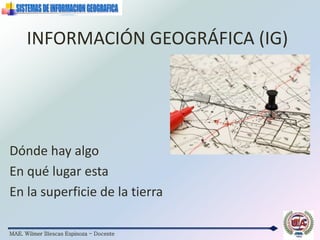

INFORMACIÓN GEOGRÁFICA (IG)
Dónde hay algo
En qué lugar esta
En la superficie de la tierra

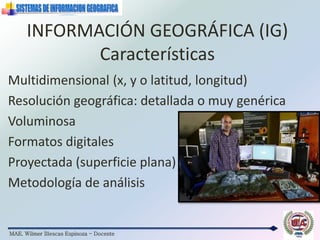

INFORMACIÓN GEOGRÁFICA (IG)
Características
Multidimensional (x, y o latitud, longitud)
Resolución geográfica: detallada o muy genérica
Voluminosa
Formatos digitales
Proyectada (superficie plana)
Metodología de análisis

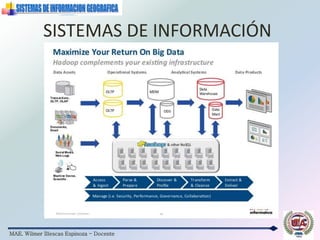

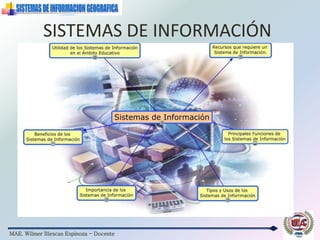

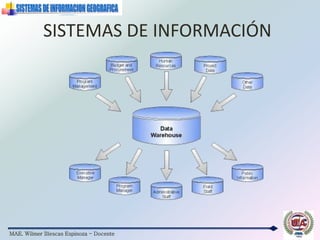

SISTEMAS DE INFORMACIÓN

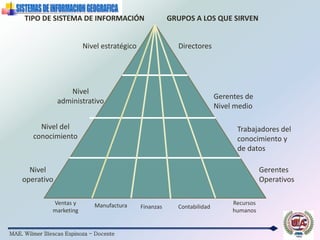

TIPO DE SISTEMA DE INFORMACIÓN GRUPOS A LOS QUE SIRVEN
Nivel estratégico
Nivel
administrativo
Nivel del
conocimiento
Nivel
operativo
Directores
Gerentes de
Nivel medio
Trabajadores del
conocimiento y
de datos
Gerentes
Operativos
Ventas y
marketing
Manufactura Finanzas Contabilidad
Recursos
humanos

SISTEMA A NIVEL ESTRATÉGICO
Pronostico de
tendencia
de ventas a
cinco años
Plan
operativo
a cinco años
Pronostico
de
presupuesto
para cinco años
Planeación
de
utilidades
Planeación
de
personal
SISTEMA A NIVEL ADMINISTRATIVO
Administracion
de
ventas
Control de
inventarios
Elaboracion
del presupuesto
anual
Analisis de
inversion de
capital
Analisis de
reubicacion
Analisis de
la region de
ventas
Programacion
de la
produccion
Análisis
de costo
Analisis de
fijacion de
precios
y rentabilidad
Análisis de
costo de
contratos
SISTEMAS A NIVEL DEL CONOCIMIENTO
Estrategia de trabajo
para ingenieria
Estaciones de trabajo
para graficos
estaciones de
trabajo para
gerentes
Procesamiento
de texto
Digitalización de
documentos
Calendarios
electrónicos
SISTEMAS A NIVEL OPERATIVO
Control de
máquinas
Negociación
de valores
Nómina Compensaciones
Seguimiento de
pedidos
Programacion
de la planta
Cuentas por
pagar
Capacitacion
y desarrollo
Procesamiento
de pedidos
Control de
movimiento de
materiales
Administración
del efectivo
Cuentas por
cobrar
Registro de
empleados
TIPOS DE SISTEMAS
Sistemas de
Apoyo a ejecutivos (ESS)
Sistemas de
Información
Gerencia (MIS)
Sistemas de apoyo
a la toma de
Decisiones (DSS)
Sistemas de trabajo
Del conocimiento (KWS)
Sistemas de oficinas
Sistemas de procesamiento
de transacciones (TPS)
Ventas y
marketing Manufactura Finanzas Contabilidad Recursos humanos
Simulacione

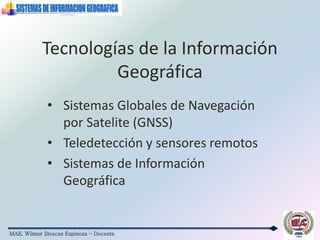

Tecnologías de la Información
Geográfica

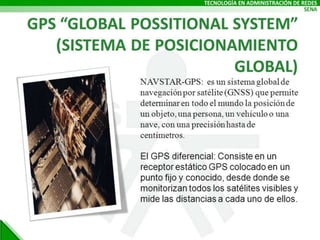

• Sistemas Globales de Navegación
por Satelite (GNSS)
• Teledetección y sensores remotos
• Sistemas de Información
Geográfica

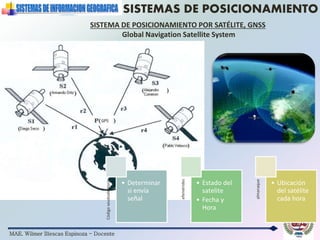

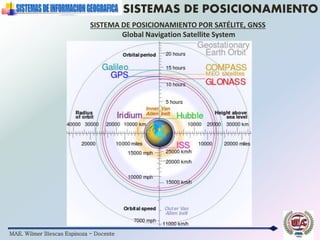

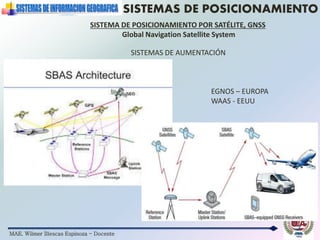

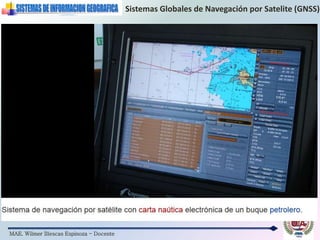

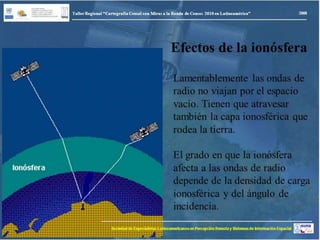

Sistemas Globales de Navegación por Satelite (GNSS)

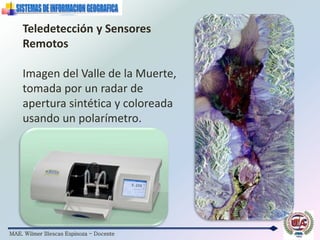

Teledetección y Sensores
Remotos
Imagen del Valle de la Muerte,
tomada por un radar de
apertura sintética y coloreada
usando un polarímetro.

UNIDAD I LOS SIG
Definiciones Generales
Sesión 1

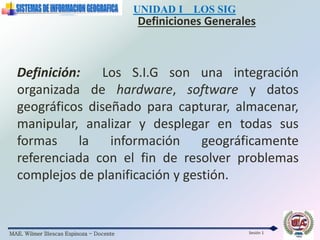

Definición: Los S.I.G son una integración
organizada de hardware, software y datos
geográficos diseñado para capturar, almacenar,
manipular, analizar y desplegar en todas sus
formas la información geográficamente
referenciada con el fin de resolver problemas
complejos de planificación y gestión.

UNIDAD I LOS SIG
Sesión 1

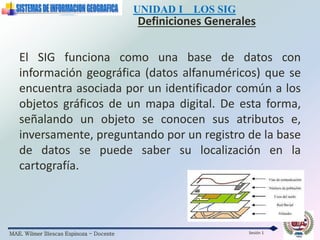

El SIG funciona como una base de datos con
información geográfica (datos alfanuméricos) que se
encuentra asociada por un identificador común a los
objetos gráficos de un mapa digital. De esta forma,
señalando un objeto se conocen sus atributos e,
inversamente, preguntando por un registro de la base
de datos se puede saber su localización en la
cartografía.

UNIDAD I LOS SIG
Sesión 1

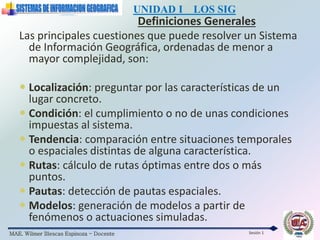

Las principales cuestiones que puede resolver un Sistema
de Información Geográfica, ordenadas de menor a
mayor complejidad, son:
 Localización: preguntar por las características de un
lugar concreto.
 Condición: el cumplimiento o no de unas condiciones
impuestas al sistema.
 Tendencia: comparación entre situaciones temporales
o espaciales distintas de alguna característica.
 Rutas: cálculo de rutas óptimas entre dos o más
puntos.
 Pautas: detección de pautas espaciales.
 Modelos: generación de modelos a partir de
fenómenos o actuaciones simuladas.

UNIDAD I LOS SIG
Sesión 1

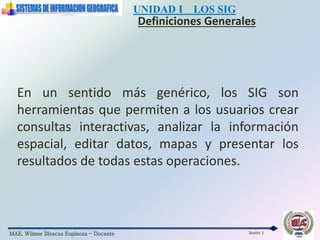

En un sentido más genérico, los SIG son
herramientas que permiten a los usuarios crear
consultas interactivas, analizar la información
espacial, editar datos, mapas y presentar los
resultados de todas estas operaciones.

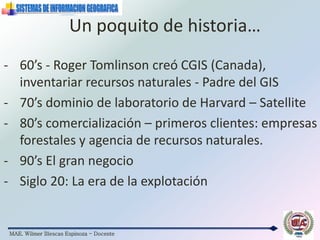

Un poquito de historia…
- 60’s - Roger Tomlinson creó CGIS (Canada),
inventariar recursos naturales - Padre del GIS
- 70’s dominio de laboratorio de Harvard – Satellite
- 80’s comercialización – primeros clientes: empresas
forestales y agencia de recursos naturales.
- 90’s El gran negocio
- Siglo 20: La era de la explotación

UNIDAD I LOS SIG
Sesión 1

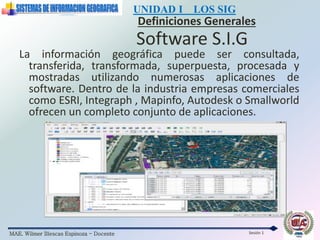

Software S.I.G
La información geográfica puede ser consultada,
transferida, transformada, superpuesta, procesada y
mostradas utilizando numerosas aplicaciones de
software. Dentro de la industria empresas comerciales
como ESRI, Integraph , Mapinfo, Autodesk o Smallworld
ofrecen un completo conjunto de aplicaciones.

UNIDAD I LOS SIG
Sesión 1

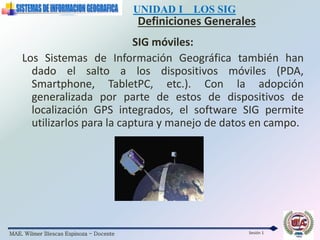

SIG móviles:
Los Sistemas de Información Geográfica también han
dado el salto a los dispositivos móviles (PDA,
Smartphone, TabletPC, etc.). Con la adopción
generalizada por parte de estos de dispositivos de
localización GPS integrados, el software SIG permite
utilizarlos para la captura y manejo de datos en campo.

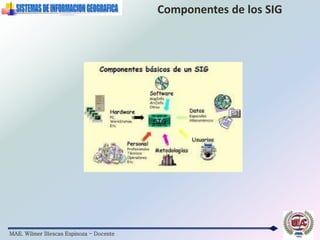

Componentes de los SIG

UNIDAD I LOS SIG
Sesión 1
Ministerio de Salud
Compañias de transpo
Información a autorida
Empresas (facilitar log
Compañias forestales
Viajeros y turistas
Agricultores

MAE. Wilmer Illescas Espinoza - Docente Sesión 1

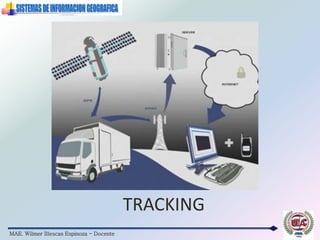

TRACKING

GeoWeb

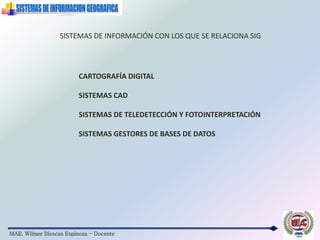

SISTEMAS DE INFORMACIÓN CON LOS QUE SE RELACIONA SIG
CARTOGRAFÍA DIGITAL
SISTEMAS CAD
SISTEMAS DE TELEDETECCIÓN Y FOTOINTERPRETACIÓN
SISTEMAS GESTORES DE BASES DE DATOS

UNIDAD I LOS SIG
Sesión 1

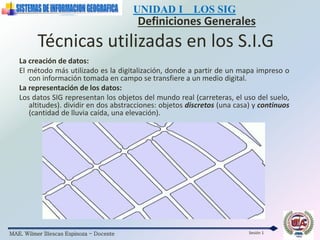

La creación de datos:
El método más utilizado es la digitalización, donde a partir de un mapa impreso o
con información tomada en campo se transfiere a un medio digital.
La representación de los datos:
Los datos SIG representan los objetos del mundo real (carreteras, el uso del suelo,
altitudes). dividir en dos abstracciones: objetos discretos (una casa) y continuos
(cantidad de lluvia caída, una elevación).
Técnicas utilizadas en los S.I.G

UNIDAD I LOS SIG
Sesión 1
Existen dos formas de almacenar los datos en un
SIG: raster y vectorial.
Raster : cualquier tipo de imagen digital
representada en mallas.
Vectorial: las características geográficas se
expresan con frecuencia como vectores

UNIDAD I LOS SIG
Sesión 1

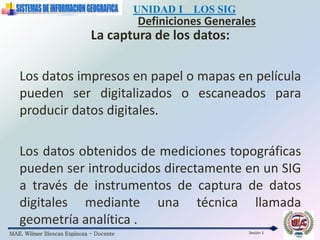

La captura de los datos:
Los datos impresos en papel o mapas en película
pueden ser digitalizados o escaneados para
producir datos digitales.
Los datos obtenidos de mediciones topográficas
pueden ser introducidos directamente en un SIG
a través de instrumentos de captura de datos
digitales mediante una técnica llamada
geometría analítica .

UNIDAD I LOS SIG
Sesión 1

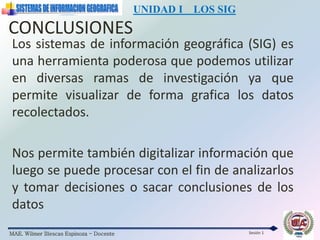

Los sistemas de información geográfica (SIG) es
una herramienta poderosa que podemos utilizar
en diversas ramas de investigación ya que
permite visualizar de forma grafica los datos
recolectados.
Nos permite también digitalizar información que
luego se puede procesar con el fin de analizarlos
y tomar decisiones o sacar conclusiones de los
datos
CONCLUSIONES

Parte de la geología que determina de
forma matemática la figura y magnitud
de la Tierra o de gran parte de ella, y se
ocupa de construir los mapas
correspondientes.
•2.
Ciencia que estudia los mapas y
cartas geográficas y cómo
realizarlos.

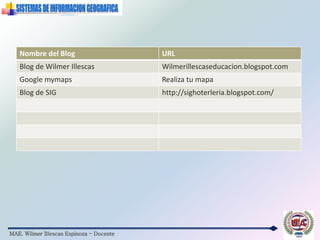

Nombre del Blog URL
Blog de Wilmer Illescas Wilmerillescaseducacion.blogspot.com
Google mymaps Realiza tu mapa
Blog de SIG http://sighoterleria.blogspot.com/

OBJETIVO DE HOY
Analizar la naturaleza de los datos
geográficos

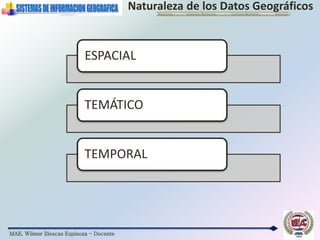

Naturaleza de los Datos Geográficos
ESPACIAL
TEMÁTICO
TEMPORAL
ESPACIAL TEMÁTICO TEMPORAL

Naturaleza de los Datos GeográficosESPACIAL TEMÁTICO TEMPORAL

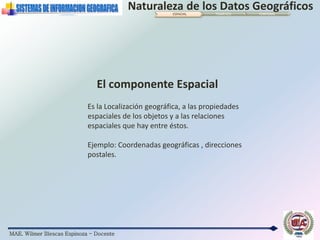

Es la Localización geográfica, a las propiedades
espaciales de los objetos y a las relaciones
espaciales que hay entre éstos.
Ejemplo: Coordenadas geográficas , direcciones
postales.
El componente Espacial

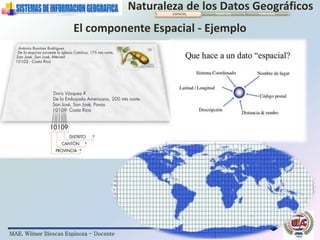

El componente Espacial - Ejemplo

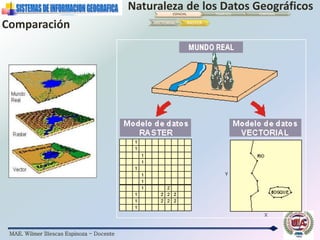

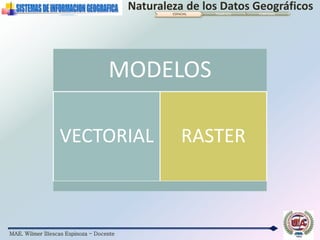

MODELOS

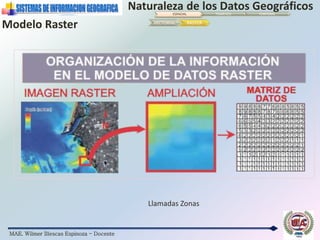

VECTORIAL RASTER

VECTORIAL RASTER
Modelo Vectorial

Modelo Raster VECTORIAL RASTER
Llamadas Zonas

Comparación VECTORIAL RASTER

Propiedades
Longitud
Forma
Pendiente Orientación
Superficie
Perímetro

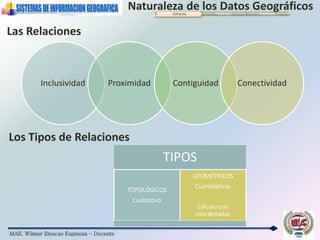

Las Relaciones
Inclusividad Proximidad Contiguidad Conectividad
Los Tipos de Relaciones
TIPOS
TOPOLÓGICOS
Cualitativo
GEOMÉTRICOS
Cuantitativas
Cálculo con
coordenadas

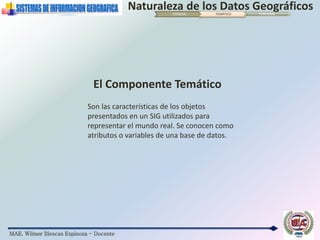

Son las características de los objetos
presentados en un SIG utilizados para
representar el mundo real. Se conocen como
atributos o variables de una base de datos.
El Componente Temático

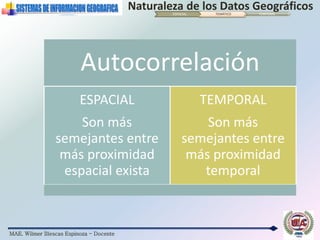

Autocorrelación
ESPACIAL
Son más
semejantes entre
más proximidad
espacial exista
TEMPORAL
Son más
semejantes entre
más proximidad
temporal

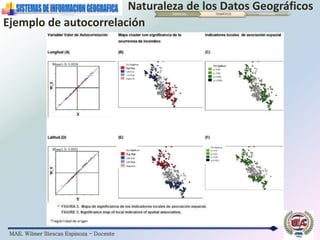

Ejemplo de autocorrelación

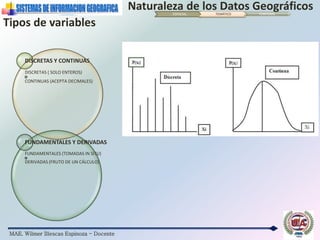

Tipos de variables
DISCRETAS Y CONTINUAS
DISCRETAS ( SOLO ENTEROS)
CONTINUAS (ACEPTA DECIMALES)
FUNDAMENTALES Y DERIVADAS
FUNDAMENTALES (TOMADAS IN SITU)
DERIVADAS (FRUTO DE UN CÁLCULO)

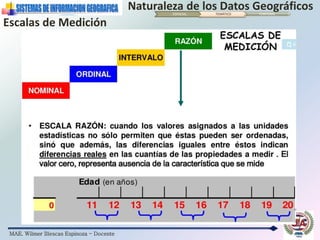

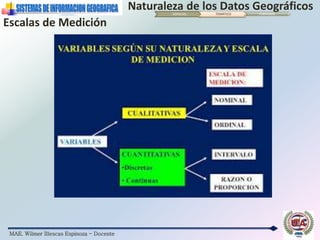

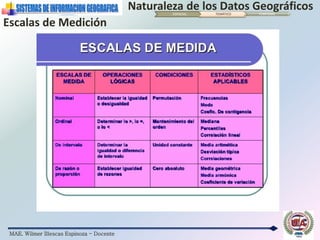

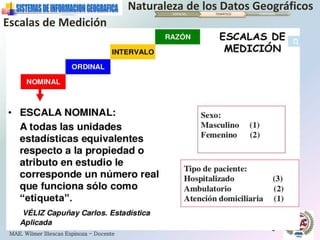

Escalas de Medición

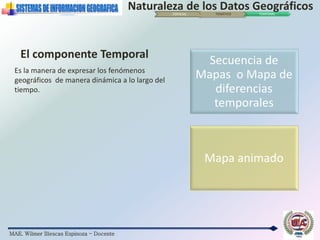

TEMPORAL

Es la manera de expresar los fenómenos
geográficos de manera dinámica a lo largo del
tiempo.
El componente Temporal
Secuencia de
Mapas o Mapa de
diferencias
temporales
Mapa animado

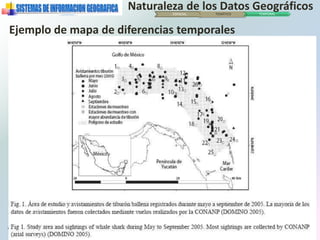

Ejemplo de mapa de diferencias temporales

CONCLUSIONES

OBJETIVO DE HOY
Analizar las funciones de los SIG
“LA HISTORIA EXPLICA EL PRESENTE”

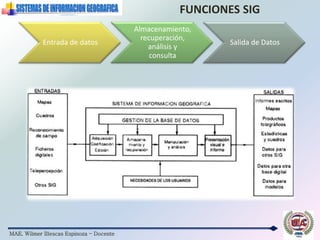

FUNCIONES SIG
Entrada de datos
Almacenamiento,
recuperación,
análisis y
consulta
Salida de Datos

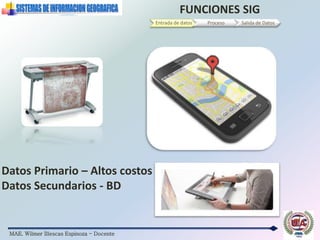

FUNCIONES SIG
Entrada de datos Proceso Salida de Datos
Datos Primario – Altos costos
Datos Secundarios - BD

FUNCIONES SIG
Entrada de datos Proceso Salida de Datos

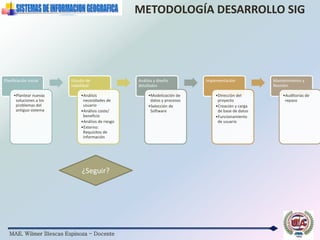

METODOLOGÍA DESARROLLO SIG
Planificación Inicial
•Plantear nuevas
soluciones a los
problemas del
antiguo sistema
Estudio de
viabilidad
•Análisis
necesidades de
usuario
•Análisis coste/
beneficio
•Análisis de riesgo
•Externo:
Requisitos de
información
Análisis y diseño
detallados
•Modelización de
datos y procesos
•Selección de
Software
Implementación
•Dirección del
proyecto
•Creación y carga
de base de datos
•Funcionamiento
de usuario
Mantenimiento y
Revisión
•Auditorias de
repaso
¿Seguir?

TIPOS DE SOFTWARELIBRE
•GvSig
PRIVATIVO
•ArcGys

OBJETIVO DE HOY
Introducir a las conceptos de
geotelemática

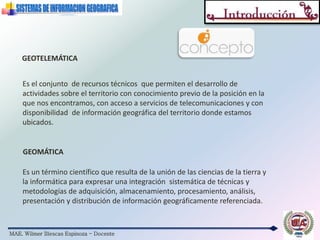

GEOTELEMÁTICA
Es el conjunto de recursos técnicos que permiten el desarrollo de
actividades sobre el territorio con conocimiento previo de la posición en la
que nos encontramos, con acceso a servicios de telecomunicaciones y con
disponibilidad de información geográfica del territorio donde estamos
ubicados.
Es un término científico que resulta de la unión de las ciencias de la tierra y
la informática para expresar una integración sistemática de técnicas y
metodologías de adquisición, almacenamiento, procesamiento, análisis,
presentación y distribución de información geográficamente referenciada.

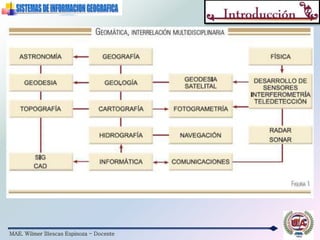

GEOMÁTICA

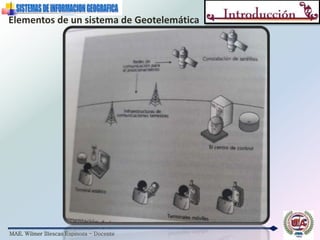

Elementos de un sistema de Geotelemática
El centro de
control
La red de
telecomunicacines
para el
posicionamiento
Los terminales
móviles

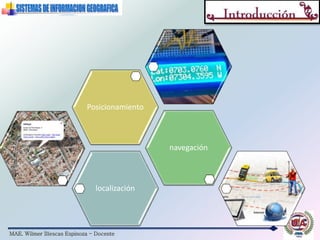

Elementos de un sistema de Geotelemática

localización
navegación
Posicionamiento

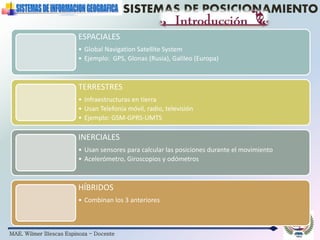

SISTEMAS DE POSICIONAMIENTO
ESPACIALES
• Global Navigation Satellite System
• Ejemplo: GPS, Glonas (Rusia), Galileo (Europa)
TERRESTRES
• Infraestructuras en tierra
• Usan Telefonía móvil, radio, televisión
• Ejemplo: GSM-GPRS-UMTS
INERCIALES
• Usan sensores para calcular las posiciones durante el movimiento
• Acelerómetro, Giroscopios y odómetros
HÍBRIDOS
• Combinan los 3 anteriores

SISTEMA DE POSICIONAMIENTO POR SATÉLITE, GNSS
Global Navigation Satellite System
Sistemas de Posicionamiento Básico
• Constelación de satélites
• GPS, GLONASS, GALILEO, COMPASS (Chino)
Sistemas de Aumentación
• Mejorar la exactitud de los primeros
• WAAS (América)
• EGNOS (Europa)

Códigoseudoaleatorio
• Determinar
si envía
señal
efemérides • Estado del
satelite
• Fecha y
Hora
almanaque
• Ubicación
del satélite
cada hora

Servicios
• SPS (Standard Positioning Servic, ‘Servicio de Posicionamiento Estándar’).
Servicio de uso civil. Exactitud 15 metros por término médio, 2.5 máximo.
• PPS (Precise positioning service, ‘Servicio de Posicionamiento Preciso’)
Reservado al ejercito y a la administración americanos. 30 centímetros como máximo.
Señal
L1: Señal a una frecuencia de 1.575,42 Mhz condificada con la clave C/A (course/acquisition)
L2: Señal a una frecuencia de 1.227,6 Mhz codificada con la clave P

Servicios
• SPS (Standard Positioning Servic, ‘Servicio de Posicionamiento Estándar’).
Servicio de uso civil. Exactitud 15 metros por término médio, 2.5 máximo.
• PPS (Precise positioning service, ‘Servicio de Posicionamiento Preciso’)
Reservado al ejercito y a la administración americanos. 30 centímetros como máximo.
Señal
L1: Señal a una frecuencia de 1.575,42 Mhz condificada con la clave C/A (course/acquisition)
L2: Señal a una frecuencia de 1.227,6 Mhz codificada con la clave P
GPS

SISTEMAS DE AUMENTACIÓN
EGNOS – EUROPA
WAAS - EEUU

SISTEMAS DE AUMENTACIÓN

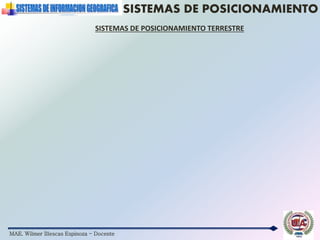

SISTEMAS DE POSICIONAMIENTO TERRESTRE

SISTEMAS DE POSICIONAMIENTO INERCIALES

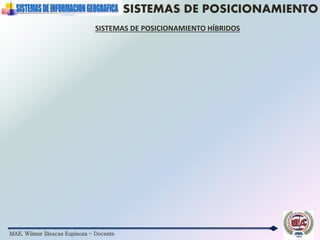

SISTEMAS DE POSICIONAMIENTO HÍBRIDOS

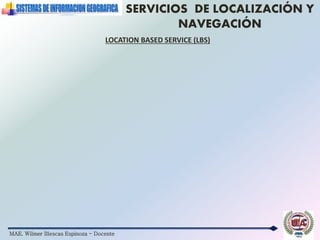

SERVICIOS DE LOCALIZACIÓN Y
NAVEGACIÓN
LOCATION BASED SERVICE (LBS)

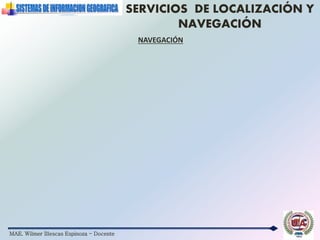

SERVICIOS DE LOCALIZACIÓN Y
NAVEGACIÓN
NAVEGACIÓN

OBJETIVO DE HOY
Conocer las aplicaciones web que
pertenecen a los SIG

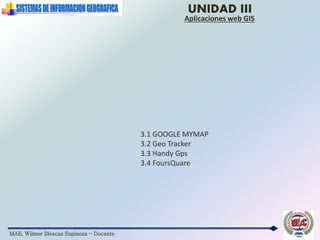

UNIDAD III
Aplicaciones web GIS
3.1 GOOGLE MYMAP
3.2 Geo Tracker
3.3 Handy Gps
3.4 FoursQuare

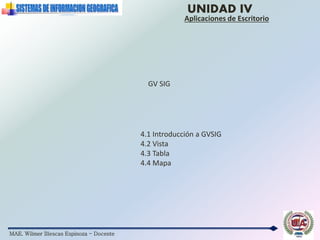

UNIDAD IV
Aplicaciones de Escritorio
4.1 Introducción a GVSIG
4.2 Vista
4.3 Tabla
4.4 Mapa
GV SIG

Sig 2016 is

Más contenido relacionado

Destacado

Similar a Sig 2016 is

Sig 2016 is
