Sistemas de generación de energía renovable

Sistemas de generación de energía
renovable. La generación distribuida en
las edificaciones y en el regadío
“El nuevo campo profesional de la Energía”
Universidad Miguel Hernandez d’ Elx
Genera tu propia energía
Ponente: D. Emili Pons Puig
www.renovables.isigenere.com

ISIGENERE RENOVABLES. Beneixama ( Alicante )
Genera tu propia energía
Actividad Principal: Las energías renovables para el autoabastecimiento
energético. Generar tu propia energía es posible?
Desarrollo de sistemas de generación renovables para
autoconsumo/autoabastecimiento. Nuevas soluciones.
Sistemas específicos para cada sector: Sistemas de generación para el sector
residencial, sistemas de generación para el regadío, sistemas de montaje,
aerogeneradores, colectores solares, Productos de diseño y fabricación propios
Es posible tener cada vez menor dependencia energética?
Es posible reducir el coste energético?

“el boom”
Mala imagen de las renovables
Elevadas inversiones
Especulación
Desarrollo de la industria
Desarrollo de tecnología
Mejorar la percepción de la
sociedad sobre las energías
renovables

generación distribuida
Un nuevo escenario….
Autoconsumo/Autoabastecimiento
Generación renovable en los
puntos de consumo
Integración
generación distribuida
Reducción de coste del sistema
Reducción de costes en los puntos
de consumo
Menor dependencia energética
Estabilidad de costes energéticos
largo plazo

Sistemas de generación de energía renovables
generación distribuida en edificaciones y en el regadío
Nuevos retos nuevas soluciones
Nuevos retos nuevas soluciones
Nuevos retos nuevas oportunidades

los sectores
Sector industrial
Sector terciario
Sector residencial
Sector primario

Sistemas de generación de energía
renovables, generación distribuida en
renovables, generación distribuida en
edificaciones

generación distribuida en edificaciones

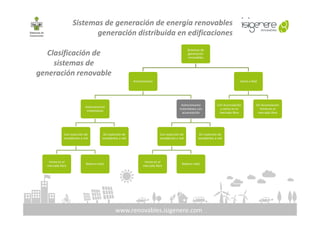

Clasificación de
sistemas de
generación renovable
Sistemas de
generación
renovables
Autoconsumo
Autoconsumo
instantáneo
Autoconsumo
instantáneo con
acumulación
Venta a Red
Con Acumulación
y venta en el
mercado libre
Sin Acumulación
Venta en el
mercado libre
Con inyección de
excedentes a red
Venta en el
mercado libre
Balance neto
Sin inyección de
excedentes a red
acumulación
Con inyección de
excedentes a red
Venta en el
mercado libre
Balance neto
Sin inyección de
excedentes a red
mercado libre mercado libre

sistemas de generación de energía renovables

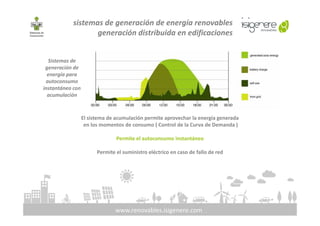

Sistemas de
generación de
energía para
autoconsumo
instantáneo con
acumulación
El sistema de acumulación permite aprovechar la energía generada
en los momentos de consumo ( Control de la Curva de Demanda )
Permite el autoconsumo instantáneo
Permite el suministro eléctrico en caso de fallo de red

Energía Producida > Energía consumida
Excedente a carga de baterías
Posibilidad de excedente a red
( venta a mercado libre o balance neto )
Energía Producida < Energía consumida
Aporte de energía desde baterías
Aporte de energía desde la red

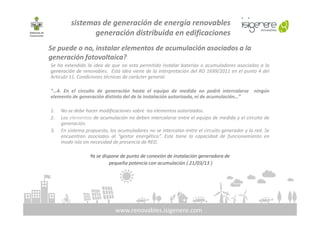

Se puede o no, instalar elementos de acumulación asociados a la
generación fotovoltaica?
Se ha extendido la idea de que no esta permitido instalar baterías o acumuladores asociadas a la
generación de renovables. Está idea viene de la interpretación del RD 1699/2011 en el punto 4 del
Articulo 11. Condiciones técnicas de carácter general:
“…4. En el circuito de generación hasta el equipo de medida no podrá intercalarse ningún
elemento de generación distinto del de la instalación autorizada, ni de acumulación…”
1. No se debe hacer modificaciones sobre los elementos autorizados.
1. No se debe hacer modificaciones sobre los elementos autorizados.
2. Los elementos de acumulación no deben intercalarse entre el equipo de medida y el circuito de
generación.
3. En sistema propuesto, los acumuladores no se intercalan entre el circuito generador y la red. Se
encuentran asociados al “gestor energético”. Este tiene la capacidad de funcionamiento en
modo isla sin necesidad de presencia de RED.
Ya se dispone de punto de conexión de instalación generadora de
pequeña potencia con acumulación ( 21/03/13 )

oLa energía acumulada en ningún momento se inyecta a la red
oDesde las baterías solo se alimenta a las cargas conectadas al gestor energético, un circuito distinto al
de conexión a red
oEn todo momento se garantiza las seguridad del personal de mantenimiento y explotación de la red n,
al no mantener tensión en la línea de distribución ( R.D. 1663/2000 ) – Modo Isla
Gestor Energético
CIRCUITO DE
GENERACIÓN
SAI
BACKUP
FV
MEDIDA
BATERÍA
CARGASRED

Sistemas de generación renovables con
acumulación

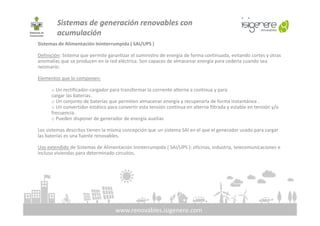

Sistemas de Alimentación Ininterrumpida ( SAI/UPS )
Definición: Sistema que permite garantizar el suministro de energía de forma continuada, evitando cortes y otras
anomalías que se producen en la red eléctrica. Son capaces de almacenar energía para cederla cuando sea
necesario.
Elementos que lo componen:
o Un rectificador-cargador para transformar la corriente alterna a continua y para
cargar las baterías.
o Un conjunto de baterías que permiten almacenar energía y recuperarla de forma instantánea .
o Un convertidor estático para convertir esta tensión continua en alterna filtrada y estable en tensión y/o
frecuencia.
frecuencia.
o Pueden disponer de generador de energía auxiliar.
Los sistemas descritos tienen la misma concepción que un sistema SAI en el que el generador usado para cargar
las baterías es una fuente renovables.
Uso extendido de Sistemas de Alimentación Ininterrumpida ( SAI/UPS ): oficinas, industria, telecomunicaciones e
incluso viviendas para determinado circuitos.

acumulación. Otros casos…
El innovador sistema aporta estabilidad a la
producción de energía renovable y facilita su
integración en la red eléctrica.
La nueva instalación, que se viene operando
satisfactoriamente conectada a red en la planta
fotovoltaica de ACCIONA en Tudela (Navarra), incluye
un sistema de baterías de última generación (ion-litio)
de 1,1 MW de potencia y 560 kWh de energía,
suministrado por la compañía SAFT

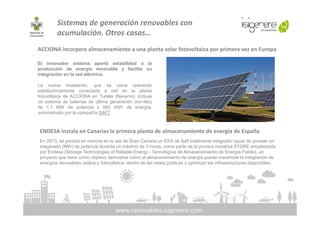

ACCIONA incorpora almacenamiento a una planta solar fotovoltaica por primera vez en Europa
suministrado por la compañía SAFT
ENDESA instala en Canarias la primera planta de almacenamiento de energía de España
En 2013, se pondrá en marcha en la isla de Gran Canaria un ESS de Saft totalmente integrado capaz de proveer un
megavatio (MW) de potencia durante un máximo de 3 horas, como parte de la pionera iniciativa STORE encabezada
por Endesa (Storage Technologies of Reliable Energy - Tecnologías de Almacenamiento de Energía Fiable), un
proyecto que tiene como objetivo demostrar cómo el almacenamiento de energía puede maximizar la integración de
energías renovables -eólica y fotovoltaica- dentro de las redes públicas y optimizar las infraestructuras disponibles.

acumulación no fotovoltaicos.

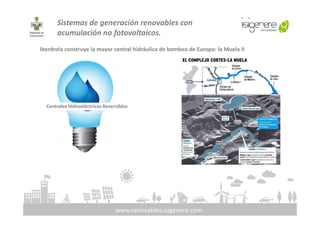

Iberdrola construye la mayor central hidráulica de bombeo de Europa: la Muela II
Centrales Hidroeléctricas Reversibles

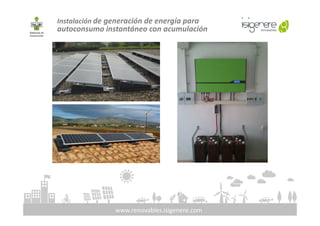

Instalación de generación de energía para
autoconsumo instantáneo con acumulación

Instalación de generación de energía para
autoconsumo instantáneo con acumulación

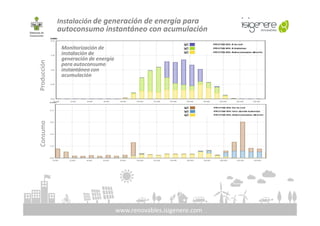

Monitorización de
instalación de
generación de energía
para autoconsumo
instantáneo con
acumulación
Producción
Consumo

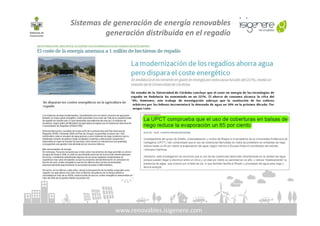

generación distribuida en el regadío

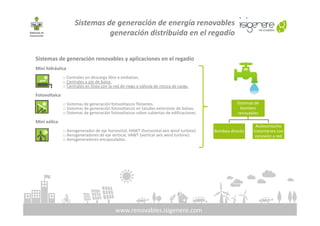

Sistemas de generación renovables y aplicaciones en el regadío
Mini hidráulica
o Centrales en descarga libre a embalses.
o Centrales a pie de balsa.
o Centrales en línea con la red de riego o válvula de rotura de carga.
Fotovoltaica
o Sistemas de generación fotovoltaicos flotantes.
o Sistemas de generación fotovoltaicos en taludes exteriores de balsas.
o Sistemas de generación fotovoltaicos sobre cubiertas de edificaciones.
Sistemas de
bombeo
renovables
o Sistemas de generación fotovoltaicos sobre cubiertas de edificaciones.
Mini eólica
o Aerogenerador de eje horizontal, HAWT (horizontal axis wind turbine).
o Aerogeneradores de eje vertical, VAWT (vertical axis wind turbine).
o Aerogeneradores encapsulados.
renovables
Bombeo directo
Autoconsumo
Instantáneo con
conexión a red

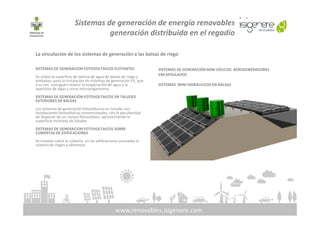

La vinculación de los sistemas de generación a las balsas de riego
SISTEMAS DE GENERACION FOTOVOLTAICOS FLOTANTES
Se utiliza la superficie de lamina de agua de balsas de riego y
embalses, para la instalación de sistemas de generación FV, que
a su vez consiguen reducir la evaporación de agua y la
aparición de algas y otros microorganismos.
SISTEMAS DE GENERACIÓN FOTOVOLTAICOS EN TALUDES
EXTERIORES DE BALSAS
Los sistemas de generación fotovoltaicos en taludes son
instalaciones fotovoltaicas convencionales, con la peculiaridad
SISTEMAS DE GENERACIÓN MINI EÓLICOS: AEROGENERADORES
ENCAPSULADOS
SISTEMAS MINI HIDRÁULICOS EN BALSAS
instalaciones fotovoltaicas convencionales, con la peculiaridad
de disponer de un campo fotovoltaico aprovechando la
superficie inclinada de taludes
SISTEMAS DE GENERACION FOTOVOLTAICOS SOBRE
CUBIERTAS DE EDIFICACIONES
Se instalan sobre la cubierta en las edificaciones asociadas al
sistema de riegos a alimentar.

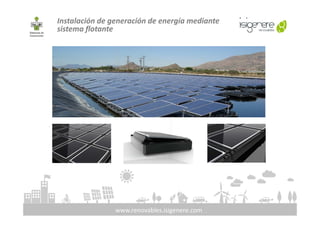

Instalación de generación de energía mediante
sistema flotante

Sistemas de generación de energía renovable
