El documento describe el sistema modular SLED de Castaldi Lighting, que ofrece soluciones de iluminación personalizadas para interiores y exteriores. El sistema utiliza módulos LED intercambiables con diferentes distribuciones de luz, colores y acabados que se pueden combinar para satisfacer las necesidades específicas de cada proyecto de manera flexible y eficiente. El sistema patentado mantiene un alto grado de protección contra la suciedad y el agua.

1. 1
CASTALDI LIGHTING
CASTALDI LIGHTING S.p.a. – 2015_09

2. 2

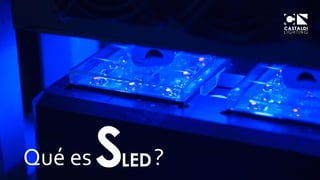

Qué es ?

3. 3
CASTALDI LIGHTING

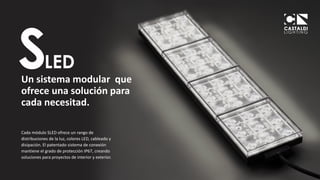

Un sistema modular que
ofrece una solución para
cada necesitad.
Cada módulo SLED ofrece un rango de
distribuciones de la luz, colores LED, cableado y
disipación. El patentado sistema de conexión
mantiene el grado de protección IP67, creando
soluciones para proyectos de interior y exterior.

4. 4
CASTALDI LIGHTING

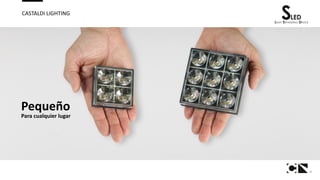

Pequeño
Para cualquier lugar

5. 5

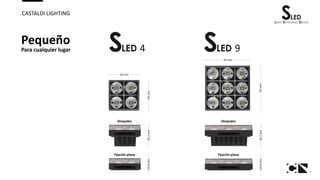

CASTALDI LIGHTING
Disipador Disipador
Fijación plana Fijación plana
Pequeño
Para cualquier lugar

6. 6
CASTALDI LIGHTING
IP67
para interior y exterior
La clave del sistema de SLED es
innovador sistema de conexión
patentado que permite la
conectividad eléctrica entre los
módulos, manteniendo la
continuidad visual entre alas
pantallas.
Las composiciones de módulos
SLED tienen un alto grado de
protección contra la suciedad y
agua, hasta IP67.

7. 7
CASTALDI LIGHTING

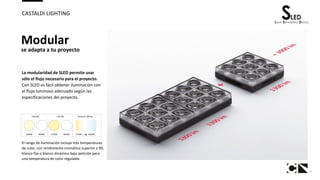

El rango de iluminación incluye tres temperaturas
de color, con rendimiento cromático superior a 90,
blanco fijo o blanco dinámico bajo petición para
una temperatura de color regulable.
Modular
se adapta a tu proyecto
La modularidad de SLED permite usar
sólo el flujo necesario para el proyecto.
Con SLED es fácil obtener iluminación con
el flujo luminoso adecuado según las
especificaciones del proyecto.

8. 8

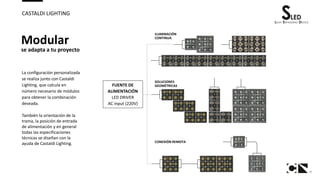

CASTALDI LIGHTING
FUENTE DE
ALIMENTACIÓN
LED DRIVER
AC input (220V)
La configuración personalizada
se realiza junto con Castaldi
Lighting, que calcula en
número necesario de módulos
para obtener la combinación
deseada.
También la orientación de la
trama, la posición de entrada
de alimentación y en general
todas las especificaciones
técnicas se diseñan con la
ayuda de Castaldi Lighting.
ILUMINACIÓN
CONTINUA
SOLUCIONES
GEOMÉTRICAS
CONEXIÓN REMOTA
Modular
se adapta a tu proyecto

9. 9

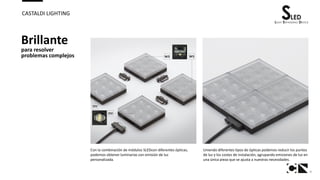

CASTALDI LIGHTING
Brillante
para resolver
problemas complejos
Con la combinación de módulos SLEDcon diferentes ópticas,
podemos obtener luminarias con emisión de luz
personalizada.
Uniendo diferentes tipos de ópticas podemos reducir los puntos
de luz y los costes de instalación, agrupando emisiones de luz en
una única pieza que se ajusta a nuestras necesidades.

10. 10

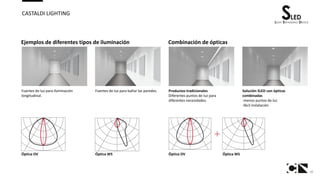

CASTALDI LIGHTING
Óptica OV Óptica WS Óptica OV Óptica WS
Ejemplos de diferentes tipos de iluminación
Fuentes de luz para iluminación
longitudinal.
Combinación de ópticas
Fuentes de luz para bañar las paredes. Productos tradicionales
Diferentes puntos de luz para
diferentes necesidades.
Solución SLED con ópticas
combinadas
-menos puntos de luz
-fácil instalación

11. 11

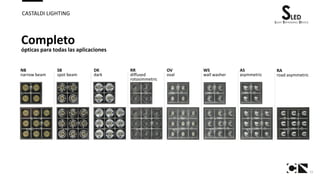

CASTALDI LIGHTING
NB
narrow beam
SB
spot beam
DK
dark
WS
wall washer
RR
diffused
rotosimmetric
OV
oval
AS
asymmetric
RA
road asymmetric
Completo
ópticas para todas las aplicaciones

12. 12
CASTALDI LIGHTING

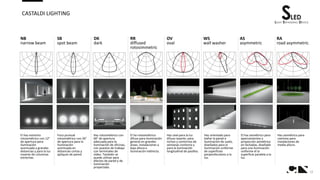

El haz estrecho
rotosimétrico con 12°
de apertura para
iluminación
acentuada a grandes
distancias y para la luz
rasante de columnas
estrechas.
Foco puntual
rotosimétrico con 26°
de apertura para la
iluminación
acentuada en
distancias cortas y
apliques de pared.
Haz rotosimétrico con
60° de apertura
adecuada para la
iluminación de oficinas,
con puestos de trabajo
con terminales de
vídeo. También se
puede utilizar para
efectos de pared y de
iluminación
proyectada.
Haz oval para la luz
difusa rasante, para
nichos y contornos de
ventanas contorno y
para la iluminación
longitudinal de pasillos.
Haz orientado para
bañar la pared e
iluminación de suelo,
diseñados para la
iluminación uniforme
de superficies
perpendiculares a la
luz.
El haz asimétrico para
aparcamientos y
proyección asimétrica
en fachadas, diseñado
para una iluminación
uniforme el la
superficie paralela a la
luz.
Haz asimétrico para
caminos para
instalaciones de
media altura.
El ha rotosimétrico
difuso para iluminación
general en grandes
áreas, instalaciones a
baja altura e
iluminación indirecta.
NB
narrow beam
SB
spot beam
WS
wall washer
RR
diffused
rotosimmetric
OV
oval
AS
asymmetric
RA
road asymmetric
DK
dark

13. 13
CASTALDI LIGHTING
Calidad
los más altos
estándares para
alcanzar las
máximas
especificaciones
Lentes Tir and cubiertas neutras en
PC UV-resistente, moldeado libre
en óptica PMMA.
Plasma pre-tratado para sellar las
piezas.
IP-test en el 100% de los módulos
ensamblados.
Línea de montaje automático en
un área protegida ESD.
Montaje de módulos y
alineación.

14. 14
CASTALDI LIGHTING

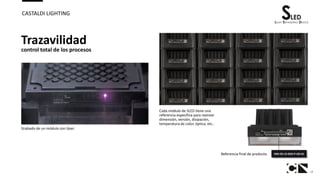

Trazavilidad
control total de los procesos
Cada módulo de SLED tiene una
referencia específica para rastrear
dimensión, versión, disipación,
temperatura de color, óptica, etc..
Grabado de un módulo con láser.
Referencia final de producto

15. 15
CASTALDI LIGHTING

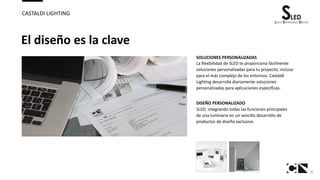

El diseño es la clave
SOLUCIONES PERSONALIZADAS
La flexibilidad de SLED te proporciona fácilmente
soluciones personalizadas para tu proyecto, incluso
para el más complejo de los entornos. Castaldi
Lighting desarrolla diariamente soluciones
personalizadas para aplicaciones específicas.
DISEÑO PERSONALIZADO
SLED, integrando todas las funciones principales
de una luminaria en un sencillo desarrollo de
productos de diseño exclusivo.

16. 16

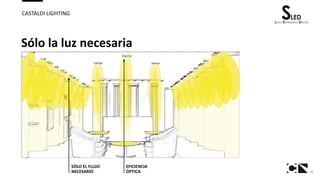

CASTALDI LIGHTING
Sólo la luz necesaria
SÓLO EL FLUJO
NECESARIO
EFICIENCIA
ÓPTICA

17. 17
CASTALDI LIGHTING

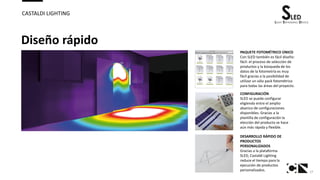

Diseño rápido
PAQUETE FOTOMÉTRICO ÚNICO
Con SLED también es fácil diseño:
fácil: el proceso de selección de
productos y la búsqueda de los
datos de la fotometría es muy
fácil gracias a la posibilidad de
utilizar un sólo pack fotométrico
para todas las áreas del proyecto.
CONFIGURACIÓN
SLED se puede configurar
eligiendo entre el amplio
abanico de configuraciones
disponibles. Gracias a la
plantilla de configuración la
elección del producto se hace
aún más rápida y flexible.
DESARROLLO RÁPIDO DE
PRODUCTOS
PERSONALIZADOS
Gracias a la plataforma
SLED, Castaldi Lighting
reduce el tiempo para la
ejecución de productos
personalizados.

18. 18

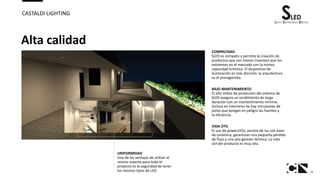

CASTALDI LIGHTING
Alta calidad
COMPACIDAD
SLED es compato y permite la creación de
productos que son menos invasivos que los
existentes en el mercado con la misma
capacidad lumínica. El dispositivo de
iluminación es más discreto: la arquitectura
es el protagonista.
BAJO MANTENIMIENTO
El alto índice de protección del sistema de
SLED asegura un rendimiento de larga
duración con un mantenimiento mínimo.
Incluso en interiores no hay intrusiones de
polvo que pongan en peligro las fuentes y
la eficiencia.
VIDA ÚTIL
El uso de powerLEDs, puntos de luz con base
de cerámica, garantizan una pequeña pérdida
de flujo y una alta gestión térmica. La vida
útil del producto es muy alta.
UNIFORMIDAD
Una de las ventajas de utilizar el
mismo sistema para todo el
proyecto es la seguridad de tener
los mismos tipos de LED.

19. 19
CASTALDI LIGHTING
CASTALDI LIGHTING S.p.a. – 2015_09
