Solución para el sector financiero
- 2. Empresa norteamericana, conmás de 12 años de experiencia en la fabricación y comercialización de productos de alta tecnología especializados en CCTV Nuestro éxito se fundamenta en la innovación tecnológica de nuestros productos Un equipo competitivo de mercadeo, ingeniería, y soporte técnico
- 3. EN EL MUNDO Headquarters– Asia Headquarters - USA Sales Branch Mexico Sales Branch – Centro América Sales Branch – Región Andina y Cono Sur Sales Branch – Argentina

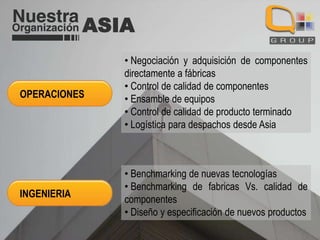

- 4. ASIA OPERACIONES • Negociación yadquisición de componentes directamente a fábricas • Control de calidad de componentes • Ensamble de equipos • Control de calidad de producto terminado • Logística para despachos desde Asia INGENIERIA • Benchmarking de nuevas tecnologías • Benchmarking de fabricas Vs. calidad de componentes • Diseño y especificación de nuevos productos

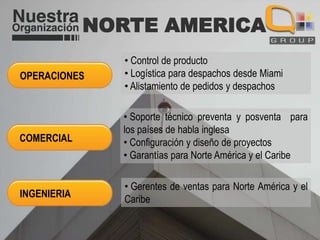

- 5. NORTE AMERICA OPERACIONES • Controlde producto • Logística para despachos desde Miami • Alistamiento de pedidos y despachos COMERCIAL • Soporte técnico preventa y posventa para los países de habla inglesa • Configuración y diseño de proyectos • Garantías para Norte América y el Caribe INGENIERIA • Gerentes de ventas para Norte América y el Caribe

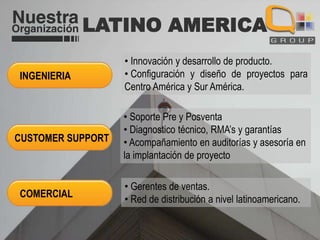

- 6. LATINO AMERICA INGENIERIA CUSTOMER SUPPORT COMERCIAL •Innovación y desarrollo de producto. • Configuración y diseño de proyectos para Centro América y Sur América. • Soporte Pre y Posventa • Diagnostico técnico, RMA’s y garantías • Acompañamiento en auditorías y asesoría en la implantación de proyecto • Gerentes de ventas. • Red de distribución a nivel latinoamericano.

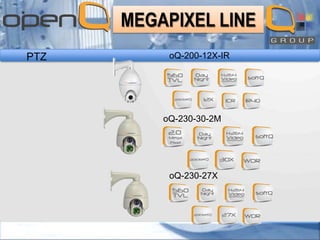

- 7. PORTAFOLIO COMPLETO DEVIDEO VIGILANCIA Tecnología integrada Análoga e IP (PoE y Wireless) Variedad de cámaras Domos, Bullets, PTZ, Box, Micro Sistemas de video grabación VMS – NVR - DVR Accesorios LCD, housings, controladores Encoders PoE y Wireless
- 8. COMO AGREGAMOS VALOR? Configuración de soluciones Hibridas Escalabilidad de proyectos a bajo costo Garantía hasta de 3 años en la totalidad de portafolio VMS propio + Comportamientos de Video Analítica Planta de Producción de Componentes en ASIA
- 9. Posicionamiento QGROUP Teniendo encuenta cada uno de los argumento expuestos Anteriormente QGROUP esta posicionada como una de las empresas Lideres en CCTV con amplia experiencia y calidad en la fabricación y comercialización de soluciones de video vigilancia marca Quaddrix con un excelente portafolio de productos a la vanguardia de la tecnología supliendo las necesidades de cada uno de los mercados existentes en el mundo de la seguridad electrónica, somos reconocidos como una empresa solida y confiable con números casos de éxito en Latinoamérica, Norte América y el Caribe
- 10. Soluciones de VideoVigilancia en el Sector Financiero

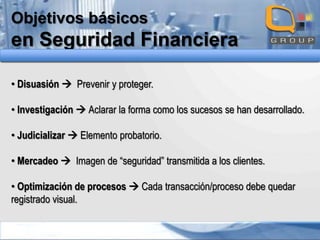

- 11. Objetivos básicos en SeguridadFinanciera • Disuasión Prevenir y proteger. • Investigación Aclarar la forma como los sucesos se han desarrollado. • Judicializar Elemento probatorio. • Mercadeo Imagen de “seguridad” transmitida a los clientes. • Optimización de procesos Cada transacción/proceso debe quedar registrado visual.

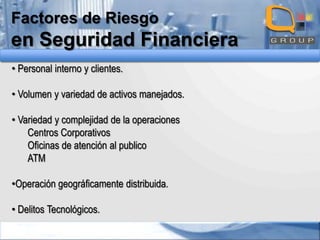

- 12. Factores de Riesgo enSeguridad Financiera • Personal interno y clientes. • Volumen y variedad de activos manejados. • Variedad y complejidad de la operaciones Centros Corporativos Oficinas de atención al publico ATM •Operación geográficamente distribuida. • Delitos Tecnológicos.

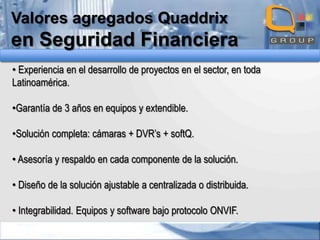

- 13. Valores agregados Quaddrix enSeguridad Financiera • Experiencia en el desarrollo de proyectos en el sector, en toda Latinoamérica. •Garantía de 3 años en equipos y extendible. •Solución completa: cámaras + DVR’s + softQ. • Asesoría y respaldo en cada componente de la solución. • Diseño de la solución ajustable a centralizada o distribuida. • Integrabilidad. Equipos y software bajo protocolo ONVIF.

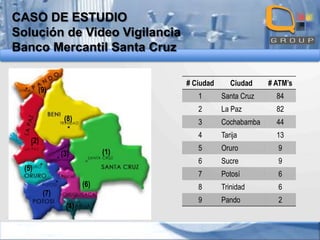

- 14. CASO DE ESTUDIO Soluciónde Video Vigilancia Banco Mercantil Santa Cruz # Ciudad (9) Ciudad # ATM’s 1 (5) (6) (7) (4) Cochabamba 44 Tarija 13 5 Oruro 9 6 Sucre 9 7 (1) 82 4 (3) La Paz 3 (2) 84 2 (8) Santa Cruz Potosí 6 8 Trinidad 6 9 Pando 2

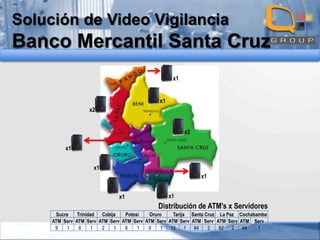

- 15. Solución de VideoVigilancia Banco Mercantil Santa Cruz x1 x1 x2 x2 x1 x1 x1 x1 x1 Distribución de ATM’s x Servidores Sucre Trinidad Cobija Potosí Oruro Tarija Santa Cruz La Paz Cochabamba ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv 9 1 6 1 2 1 6 1 9 1 13 1 84 2 82 2 44 1
- 16. Solución de VideoVigilancia Banco Mercantil Santa Cruz Solución viewQ Domo Micro cámara Domo QT ATMDVR 4N S

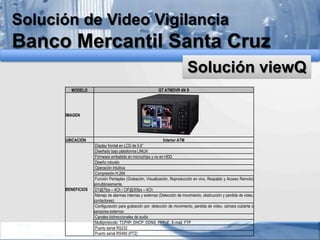

- 17. Solución de VideoVigilancia Banco Mercantil Santa Cruz Solución viewQ MODELO QT ATMDVR 4N S IMAGEN UBICACIÓN BENEFICIOS Interior ATM Display frontal en LCD de 5.6” Diseñado bajo plataforma LINUX Firmware embebido en microchips y no en HDD Diseño robusto Operación intuitiva Compresión H.264 Función Pentaplex (Grabación, Visualización, Reproducción en vivo, Respaldo y Acceso Remoto) simultáneamente. D1@7fps – 4Ch / CIF@30fps – 4Ch Manejo de alarmas internas y externas (Detección de movimiento, obstrucción y perdida de video, contactores). Configuración para grabación por: detección de movimiento, perdida de video, cámara cubierta o sensores externos Canales bidireccionales de audio Multiprotocolo: TCP/IP, DHCP, DDNS, PPPoE, E-mail, FTP Puerto serial RS232 Puerto serial RS485 (PTZ)
- 18.
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.

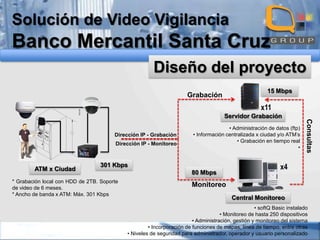

- 29. Solución de VideoVigilancia Banco Mercantil Santa Cruz Diseño del proyecto 15 Mbps Grabación x11 Dirección IP - Grabación Dirección IP - Monitoreo ATM x Ciudad • Administración de datos (ftp) • Información centralizada x ciudad y/o ATM’s • Grabación en tiempo real • 301 Kbps * Grabación local con HDD de 2TB. Soporte de video de 6 meses. * Ancho de banda x ATM: Máx. 301 Kbps 80 Mbps Consultas Servidor Grabación x4 Monitoreo Central Monitoreo • softQ Basic instalado • Monitoreo de hasta 250 dispositivos • Administración, gestión y monitoreo del sistema • Incorporación de funciones de mapas, línea de tiempo, entre otras • Niveles de seguridad para administrador, operador y usuario personalizado

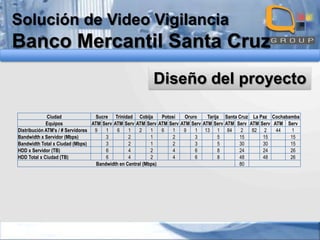

- 30. Solución de VideoVigilancia Banco Mercantil Santa Cruz Diseño del proyecto Ciudad Sucre Trinidad Cobija Potosí Oruro Tarija Santa Cruz La Paz Cochabamba Equipos ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv ATM Serv Distribución ATM’s / # Servidores 9 1 6 1 2 1 6 1 9 1 13 1 84 2 82 2 44 1 Bandwidth x Servidor (Mbps) 3 2 1 2 3 5 15 15 15 Bandwidth Total x Ciudad (Mbps) 3 2 1 2 3 5 30 30 15 HDD x Servidor (TB) 6 4 2 4 6 8 24 24 26 HDD Total x Ciudad (TB) 6 4 2 4 6 8 48 48 26 Bandwidth en Central (Mbps) 80

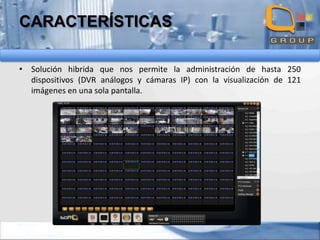

- 32. CARACTERÍSTICAS • Solución hibridaque nos permite la administración de hasta 250 dispositivos (DVR análogos y cámaras IP) con la visualización de 121 imágenes en una sola pantalla.

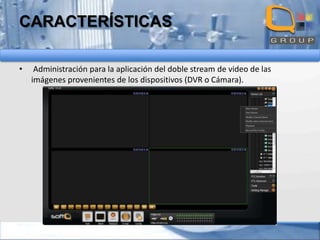

- 33. CARACTERÍSTICAS • Administración para laaplicación del doble stream de video de las imágenes provenientes de los dispositivos (DVR o Cámara).

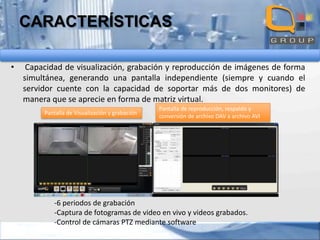

- 34. CARACTERÍSTICAS • Capacidad de visualización,grabación y reproducción de imágenes de forma simultánea, generando una pantalla independiente (siempre y cuando el servidor cuente con la capacidad de soportar más de dos monitores) de manera que se aprecie en forma de matriz virtual. Pantalla de Visualización y grabación Pantalla de reproducción, respaldo y conversión de archivo DAV a archivo AVI -6 periodos de grabación -Captura de fotogramas de video en vivo y videos grabados. -Control de cámaras PTZ mediante software

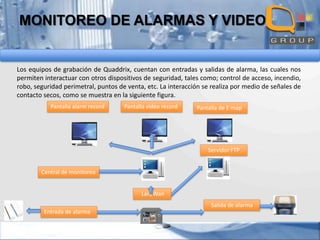

- 35. MONITOREO DE ALARMASY VIDEO Los equipos de grabación de Quaddrix, cuentan con entradas y salidas de alarma, las cuales nos permiten interactuar con otros dispositivos de seguridad, tales como; control de acceso, incendio, robo, seguridad perimetral, puntos de venta, etc. La interacción se realiza por medio de señales de contacto secos, como se muestra en la siguiente figura. Pantalla alarm record Pantalla video record Pantalla de E map Servidor FTP Central de monitoreo Lan/Wan Salida de alarma Entrada de alarma

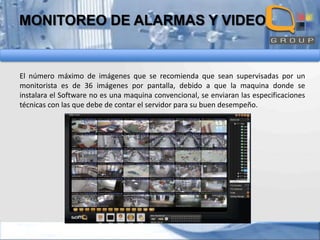

- 36. MONITOREO DE ALARMASY VIDEO El número máximo de imágenes que se recomienda que sean supervisadas por un monitorista es de 36 imágenes por pantalla, debido a que la maquina donde se instalara el Software no es una maquina convencional, se enviaran las especificaciones técnicas con las que debe de contar el servidor para su buen desempeño.
- 37. Software administrador devideo El sistema de alarmas y video que genera un DVR serán monitoreados de forma remota por nuestro software SoftQ Basic, el cuál puede generar un sistema de matrices (siempre y cuando la capacidad del servidor donde va a estar instalado el sistema cuente con la capacidad de poder conectar varios monitores al mismo tiempo) para poder visualizar diferentes eventos al mismo tiempo. Cuando el DVR genera una señal de alarma el sistema SoftQ cuenta con la capacidad de llevar a cabo las siguientes aplicaciones de forma simultánea:

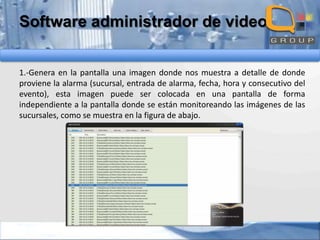

- 38. Software administrador devideo 1.-Genera en la pantalla una imagen donde nos muestra a detalle de donde proviene la alarma (sucursal, entrada de alarma, fecha, hora y consecutivo del evento), esta imagen puede ser colocada en una pantalla de forma independiente a la pantalla donde se están monitoreando las imágenes de las sucursales, como se muestra en la figura de abajo.

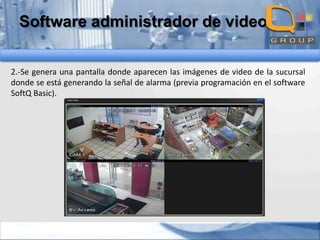

- 39. Software administrador devideo 2.-Se genera una pantalla donde aparecen las imágenes de video de la sucursal donde se está generando la señal de alarma (previa programación en el software SoftQ Basic).
- 40. Software administrador devideo 3.-Pantalla que nos permite visualizar un mapa donde nos muestra la ubicación de la sucursal, donde se puedo apreciar una señal visible (tipo strobo).

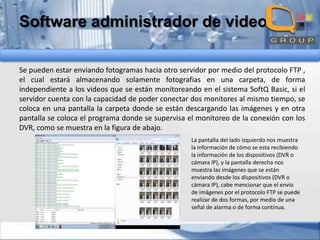

- 41. Software administrador devideo Se pueden estar enviando fotogramas hacia otro servidor por medio del protocolo FTP , el cual estará almacenando solamente fotografias en una carpeta, de forma independiente a los videos que se están monitoreando en el sistema SoftQ Basic, si el servidor cuenta con la capacidad de poder conectar dos monitores al mismo tiempo, se coloca en una pantalla la carpeta donde se están descargando las imágenes y en otra pantalla se coloca el programa donde se supervisa el monitoreo de la conexión con los DVR, como se muestra en la figura de abajo. La pantalla del lado izquierdo nos muestra la información de cómo se esta recibiendo la información de los dispositivos (DVR o cámara IP), y la pantalla derecha nos muestra las imágenes que se están enviando desde los dispositivos (DVR o cámara IP), cabe mencionar que el envío de imágenes por el protocolo FTP se puede realizar de dos formas, por medio de una señal de alarma o de forma continua.

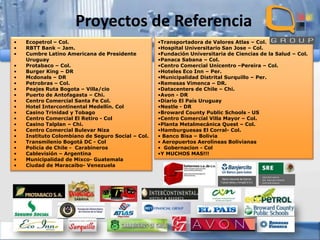

- 42. Proyectos de Referencia • • • • • • • • • • • • • • • • • • • • • Ecopetrol– Col. RBTT Bank – Jam. Cumbre Latino Americana de Presidente Uruguay Protabaco – Col. Burger King – DR Mcdonals – DR Petrobras – Col. Peajes Ruta Bogota – Villa/cio Puerto de Antofagasta – Chi. Centro Comercial Santa Fe Col. Hotel Intercontinental Medellín. Col Casino Trinidad y Tobago Centro Comercial El Retiro - Col Casino Talplan – Chi. Centro Comercial Bulevar Niza Instituto Colombiano de Seguro Social – Col. Transmilenio Bogotá DC - Col Policía de Chile - Carabineros Cablevisión – Argentina Municipalidad de Mixco- Guatemala Ciudad de Maracaibo- Venezuela •Transportadora de Valores Atlas – Col. •Hospital Universitario San Jose – Col. •Fundación Universitaria de Ciencias de la Salud – Col. •Panaca Sabana – Col. •Centro Comercial Unicentro –Pereira – Col. •Hoteles Eco Inn – Per. •Municipalidad Distrital Surquillo – Per. •Remesas Vimenca – DR. •Datacenters de Chile – Chi. •Avon - DR •Diario El País Uruguay •Nestle - DR •Broward County Public Schools - US •Centro Comercial Villa Mayor – Col. •Planta Metalmecánica Quest – Col. •Hamburguesas El Corral- Col. • Banco Bisa – Bolivia • Aeropuertos Aerolíneas Bolivianas • Gobernacion - Col •Y MUCHOS MAS!!!
