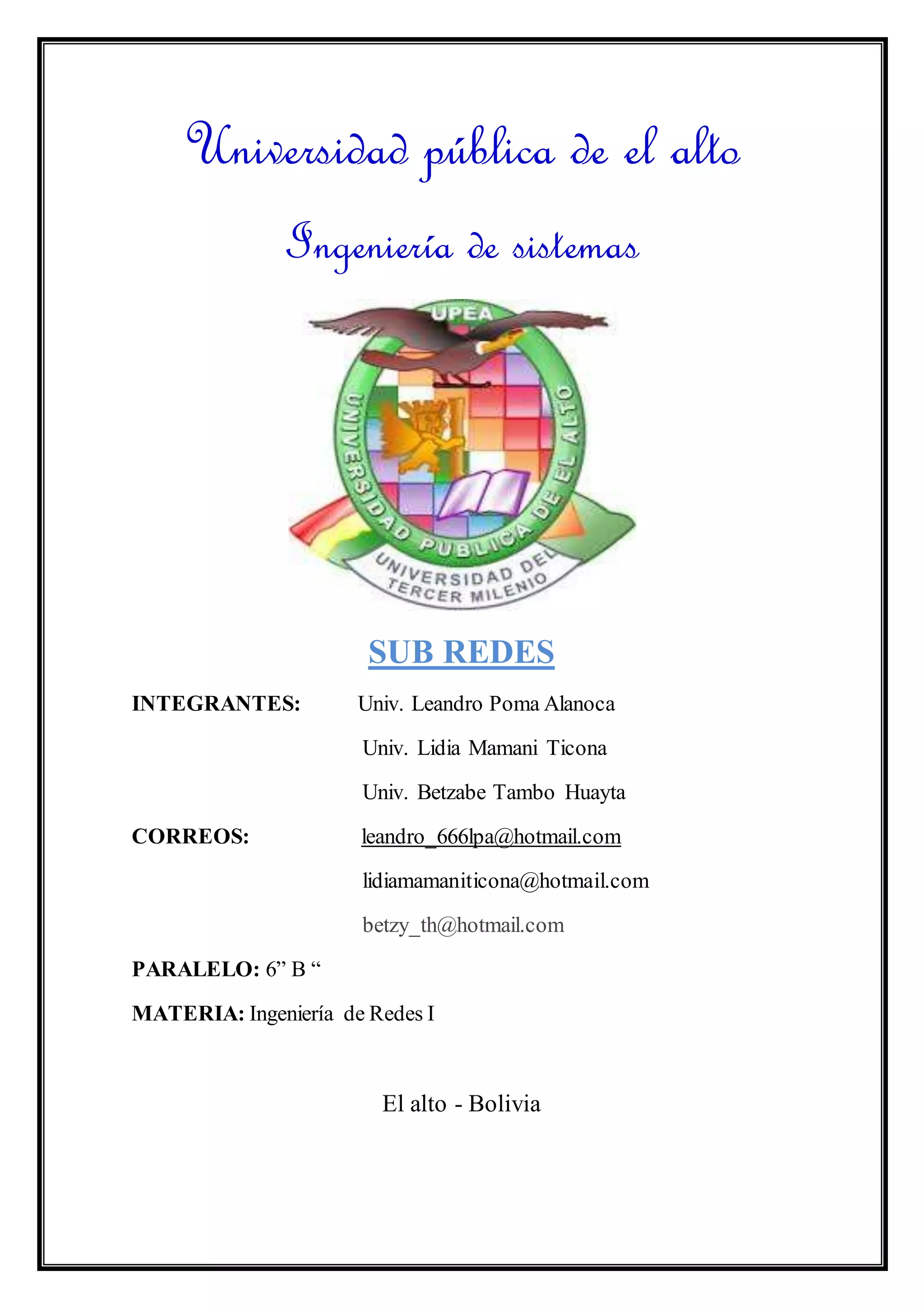

1. Universidad pública de el alto
Ingeniería de sistemas
SUB REDES
INTEGRANTES: Univ. Leandro Poma Alanoca
Univ. Lidia Mamani Ticona
Univ. Betzabe Tambo Huayta
CORREOS: leandro_666lpa@hotmail.com
lidiamamaniticona@hotmail.com
betzy_th@hotmail.com
PARALELO: 6” B “
MATERIA: Ingeniería de Redes I
El alto - Bolivia

2. 1. RESUMEN
En el presente laboratorio Aprenderemos cómo asignar a cada interfaz del Router una
dirección IP con una subred única. Por supuesto que para eso mas antes veremos cómo calcular
las subredes, la máscara de sub red y la cantidad de bits que se necesita para cada host o equipo
de dicha sub red. (asignaremos una cantidad de host a cada sub red)
2. CUERPO DEL INFORME
2.1. INTRODUCCION
Las subredes son un método para maximizar el espacio de direcciones IPv4 o IPv6, reducir el
tamaño de las tablas de enrutamiento en una interred mayor. En cualquier clase de dirección, las
subredes proporcionan un medio de asignar parte del espacio de la dirección host a las
direcciones de red, lo cual permite tener más redes. La parte del espacio de dirección de host
asignada a las nuevas direcciones de red se conoce como número de subred.
Además de hacer que el espacio de la dirección IP sea más eficaz, las subredes presentan varias
ventajas administrativas. El enrutamiento puede complicarse enormemente a medida que
aumenta el número de redes. Por ejemplo, una pequeña organización podría asignar a cada red
local un número de clase C. A medida que la organización va aumentando, puede complicarse la
administración de los diferentes números de red. Es recomendable asignar pocos números de red
de clase B a cada división principal de una organización. Por ejemplo, podría asignar una red de
clase B al departamento de ingeniería, otra al departamento de operaciones, etc. A continuación,
podría dividir cada red de clase B en redes adicionales, utilizando los números de red
adicionales obtenidos gracias a las subredes. Esta división también puede reducir la cantidad de
información de enrutamiento que se debe comunicar entre enrutadores.
Existen diversas técnicas para conectar diferentes subredes entre sí. Se pueden conectar:
 a nivel físico (capa 1 OSI) mediante repetidores o concentradores(Hubs)
 a nivel de enlace (capa 2 OSI) mediante puentes o conmutadores(Switches)
 a nivel de red (capa 3 OSI) mediante Reuters
 a nivel de transporte (capa 4 OSI)
 aplicación (capa 7 OSI) mediante pasarelas.
2.2. MASCARA DE RED
Una máscara de red ayuda a saber qué parte de la dirección identifica la red y qué parte de la
dirección identifica el nodo. Las redes de la clase A, B, y C tienen máscaras predeterminadas,
también conocidas como máscaras por defecto, como se muestra aquí:

3. Clase A: 255.0.0.0
Clase B: 255.255.0.0
Clase C: 255.255.255.0
Una dirección IP de una red de la Clase A que no se haya convertido en subred tendrá un par
dirección/máscara similar a: 8.20.15.1 255.0.0.0.
Para ver cómo la máscara lo ayuda a identificar la red y las partes de los nodos de la dirección,
convierta la dirección y la máscara a números binarios.
8.20.15.1 = 00001000.00010100.00001111.00000001
255.0.0.0 = 11111111.00000000.00000000.00000000
Una vez que tenga la dirección y la máscara representadas en binario, la identificación de la red
y del ID de la computadora principal será más fácil. Cualquier bit de dirección que tenga el bit
de máscara correspondiente establecido en 1 representa la identificación de red. Cualquier bit de
dirección que tenga el bit de máscara correspondiente establecido en 0 representa la
identificación de nodo.
8.20.15.1 = 00001000.00010100.00001111.00000001
255.0.0.0 = 11111111.00000000.00000000.00000000
Netid = 00001000 = 8
Hostid = 00010100.00001111.00000001 = 20.15.1
2.3. DIVISION DE SUB REDES
La conexión en subredes permite crear múltiples redes lógicas que existen dentro de una red
única Clase A, B o C. Si no crea una subred, solamente podrá utilizar una red de la red de Clase
A, B o C, lo que es poco realista. Cada link de datos de una red debe tener una identificación de
red única, siendo cada nodo de ese link miembro de la misma red. Si divide una red principal
(clase A, B, o C) en subredes menores, podrá crear una red de subredes interconectadas.
Cada link de datos de esta red tendrá entonces una identificación única de red/subred. Cualquier
dispositivo o Gateway, que conecte n redes/subredes tendrá n direcciones IP distintas, una por
cada red/subred que interconecte.
Para crear subredes en una red, amplíe la máscara por defecto l usando algunos de los bits de la
parte de identificación de host de la dirección para crear una identificación de subred. Por

4. ejemplo, dada una red de Clase C de 204.17.5.0 que tenga una máscara por defecto de
255.255.255.0, puede crear subredes de este modo:
204.17.5.0 - 11001100.00010001.00000101.00000000
255.255.255.224 - 11111111.11111111.11111111.11100000
2.4. DIRECCIONES RESERVADAS
Dentro de cada subred - como también en la red original, no se puede asignar la
primera y la última dirección a ningún host. La primera dirección de la subred
se utiliza como dirección de la subred, mientras que la última está reservada
para broadcast locales (dentro de la subred). A continuación veremos un
ejemplo de lo mencionado
 Dirección de red : 200.80.50.0
 Mascara por defecto : 255.255.255.0
 Generáramos 4 sub redes
 Aplicamos la formula (2^n)-2 >= cantidad de sub redes (2^3)-2=6
 Mascara de sub red = 224
 (2^7)+(2^6)+(2^5)+(2^4)+(2^3)+(2^3)+(2^1)+(2^0)+
(2^7)+(2^6)+(2^5) = 128 + 64 + 32 = 224
Nro. de sub red Ip de sub red Rango de host Ip de broadcast
0 200.80.50.0 200.80.50.1 - 200.80.50.30 200.80.50.31
1 200.80.50.32 200.80.50.33 - 200.80.50.62 200.80.50.63
2 200.80.50.64 200.80.50.65 - 200.80.50.94 200.80.50.95
3 200.80.50.96 200.80.50.97 - 200.80.50.126 200.80.50.127
4 200.80.50.128 200.80.50.129 - 200.80.50.158 200.80.50.159
5 200.80.50.160 200.80.50.161 - 200.80.50.190 200.80.50.191
6 200.80.50.192 200.80.50.193 - 200.80.50.222 200.80.50.223
7 200.80.50.224 200.80.50.225 - 200.80.50.254 200.80.50.255

5. 3. PROCEDIMIENTO EXPERIMENTAL
Para realizar las conexión de las sub redes debemos hallar las IP de las sub redes y su
máscara de sub red, como ya lo hicimos anteriormente, ahora emulamos las sub redes
en Packet Tracer, pero siempre teniendo en cuenta que no se debe tocar la primer y
ultima sub red ya que estas están reservadas como ya lo explicamos antes
3.1. MATERIALES
 Cable UTP
 Router
 Switch de red
 Equipos y/o host
 Calculadora del programador
Aquí observamos la sub red en Packet Tracer y verificamos si la conexión fue correcta
haciendo un ping el primer host con la ultima que tiene la IP: 200.80.50.133

6. 4. RESULTADOS
De acuerdo con el laboratorio planteado tuvimos que aprender a generar sub redes, ya
que es muy importante saber cómo hacerlo porque esto nos ayuda a compartir todo tipo
de datos y/o voz en red, de tal modo analizado la teoría hicimos la emulación en Packet
Tracer con cuatro sub redes y tres host o equipos en cada una de las sub redes y
utilizamos las 4 primeras Ip de sub red, ya que teníamos 6 disponibles de 8 IPs de sub
red validas y afortunadamente obtuvimos resultados positivos
5. CONCLUSION
Obteniendo los resultados debo mencionar que la verdad no fue tan sencillo aun
principio ya que es difícil de acordarse de las características de las sub redes, pero con
practica ya no confundimos las cosas así que si no queremos tener errores debemos
darle una leída a la teoría esto nos ayuda bastante
6. BIBLIOGRAFIA
 Redes de Telecomunicaciones
 Página web: www.wikipedia.com
 G. M. Uria, Texto ingeniería de redes 1
