Las subredes dividen una red más grande en secciones más pequeñas. Se crean al dividir el campo de direcciones de hosts en una red, dando como resultado un campo de subredes. Todas las máquinas en una subred comparten una dirección de subred común. Las subredes permiten un mejor aprovechamiento de las redes, contención de broadcast y seguridad a nivel bajo. Cada subred tiene su propia máscara de red que distingue la parte de la dirección IP asignada a la subred de la asignada a cada máquina.

1. SUBREDES

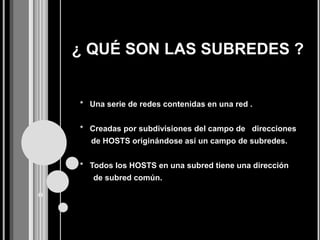

2. ¿ QUÉ SON LAS SUBREDES ?
* Una serie de redes contenidas en una red .
* Creadas por subdivisiones del campo de direcciones
de HOSTS originándose así un campo de subredes.
* Todos los HOSTS en una subred tiene una dirección
de subred común.

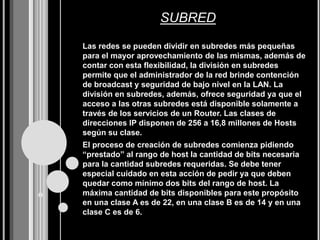

3. SUBRED
Las redes se pueden dividir en subredes más pequeñas
para el mayor aprovechamiento de las mismas, además de
contar con esta flexibilidad, la división en subredes
permite que el administrador de la red brinde contención
de broadcast y seguridad de bajo nivel en la LAN. La
división en subredes, además, ofrece seguridad ya que el
acceso a las otras subredes está disponible solamente a
través de los servicios de un Router. Las clases de
direcciones IP disponen de 256 a 16,8 millones de Hosts
según su clase.
El proceso de creación de subredes comienza pidiendo
“prestado” al rango de host la cantidad de bits necesaria
para la cantidad subredes requeridas. Se debe tener
especial cuidado en esta acción de pedir ya que deben
quedar como mínimo dos bits del rango de host. La
máxima cantidad de bits disponibles para este propósito
en una clase A es de 22, en una clase B es de 14 y en una
clase C es de 6.

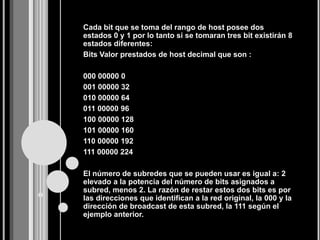

4. Cada bit que se toma del rango de host posee dos
estados 0 y 1 por lo tanto si se tomaran tres bit existirán 8
estados diferentes:
Bits Valor prestados de host decimal que son :
000 00000 0
001 00000 32
010 00000 64
011 00000 96
100 00000 128
101 00000 160
110 00000 192
111 00000 224
El número de subredes que se pueden usar es igual a: 2
elevado a la potencia del número de bits asignados a
subred, menos 2. La razón de restar estos dos bits es por
las direcciones que identifican a la red original, la 000 y la
dirección de broadcast de esta subred, la 111 según el
ejemplo anterior.

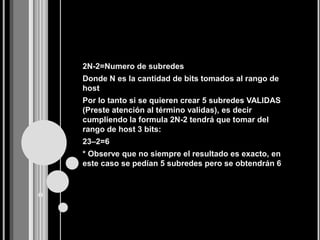

5. 2N-2=Numero de subredes
Donde N es la cantidad de bits tomados al rango de
host
Por lo tanto si se quieren crear 5 subredes VALIDAS
(Preste atención al término validas), es decir
cumpliendo la formula 2N-2 tendrá que tomar del
rango de host 3 bits:
23–2=6
* Observe que no siempre el resultado es exacto, en
este caso se pedían 5 subredes pero se obtendrán 6

6. MASCARA DE SUBRED
La máscara de red es una combinación de bits que sirve
para delimitar el ámbito de una red de computadoras. Su
función es indicar a los dispositivos qué parte de la
dirección IP es el número de la red, incluyendo la
subred, y qué parte es la correspondiente al host.
FUNCIONAMIENTO
Básicamente, mediante la máscara de red una
computadora (principalmente la puerta de enlace,
router...) podrá saber si debe enviar los datos dentro o
fuera de las redes. Por ejemplo, si el router tiene la
dirección IP 192.168.1.1 y máscara de red 255.255.255.0,
entiende que todo lo que se envía a una dirección IP que
empiece por 192.168.1 va para la red local y todo lo que
va a otras direcciones IP, para afuera (internet, otra red
local mayor...).

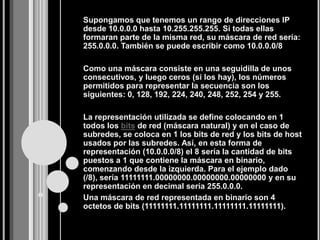

7. Supongamos que tenemos un rango de direcciones IP
desde 10.0.0.0 hasta 10.255.255.255. Si todas ellas
formaran parte de la misma red, su máscara de red sería:
255.0.0.0. También se puede escribir como 10.0.0.0/8
Como una máscara consiste en una seguidilla de unos
consecutivos, y luego ceros (si los hay), los números
permitidos para representar la secuencia son los
siguientes: 0, 128, 192, 224, 240, 248, 252, 254 y 255.
La representación utilizada se define colocando en 1
todos los bits de red (máscara natural) y en el caso de
subredes, se coloca en 1 los bits de red y los bits de host
usados por las subredes. Así, en esta forma de
representación (10.0.0.0/8) el 8 sería la cantidad de bits
puestos a 1 que contiene la máscara en binario,
comenzando desde la izquierda. Para el ejemplo dado
(/8), sería 11111111.00000000.00000000.00000000 y en su
representación en decimal sería 255.0.0.0.
Una máscara de red representada en binario son 4
octetos de bits (11111111.11111111.11111111.11111111).

8. EJEMPLO :
8bit x 4 octetos = 32 bit.
(11111111.11111111.11111111.11111111 = 255.255.255.255)
8bit x 3 octetos = 24 bit.
(11111111.11111111.11111111.00000000 = 255.255.255.0)
8bit x 2 octetos = 16 bit.
(11111111.11111111.00000000.00000000 = 255.255.0.0)
8bit x 1 octetos = 8 bit.
(11111111.00000000.00000000.00000000 = 255.0.0.0)
En el ejemplo 10.0.0.0/8, según lo explicado
anteriormente, indicaría que la máscara de red es
255.0.0.0
Las máscaras de redes , se utilizan como validación de
direcciones realizando una operación AND lógica entre la
dirección IP y la máscara para validar al equipo, lo cual
permite realizar una verificación de la dirección de la Red
y con un OR y la máscara negada se obtiene la dirección
del broadcasting.

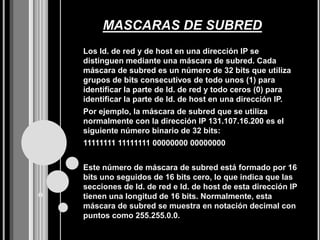

9. MASCARAS DE SUBRED
Los Id. de red y de host en una dirección IP se
distinguen mediante una máscara de subred. Cada
máscara de subred es un número de 32 bits que utiliza
grupos de bits consecutivos de todo unos (1) para
identificar la parte de Id. de red y todo ceros (0) para
identificar la parte de Id. de host en una dirección IP.
Por ejemplo, la máscara de subred que se utiliza
normalmente con la dirección IP 131.107.16.200 es el
siguiente número binario de 32 bits:
11111111 11111111 00000000 00000000
Este número de máscara de subred está formado por 16
bits uno seguidos de 16 bits cero, lo que indica que las
secciones de Id. de red e Id. de host de esta dirección IP
tienen una longitud de 16 bits. Normalmente, esta
máscara de subred se muestra en notación decimal con
puntos como 255.255.0.0.

10. MASCARA DE RED EN BINARIO

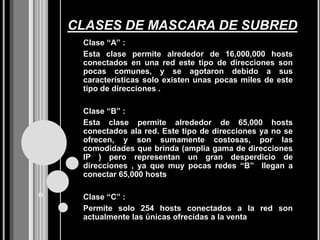

11. CLASES DE MASCARA DE SUBRED
Clase “A” :
Esta clase permite alrededor de 16,000,000 hosts
conectados en una red este tipo de direcciones son
pocas comunes, y se agotaron debido a sus
características solo existen unas pocas miles de este
tipo de direcciones .
Clase “B” :
Esta clase permite alrededor de 65,000 hosts
conectados ala red. Este tipo de direcciones ya no se
ofrecen, y son sumamente costosas, por las
comodidades que brinda (amplia gama de direcciones
IP ) pero representan un gran desperdicio de
direcciones , ya que muy pocas redes “B” llegan a
conectar 65,000 hosts
Clase “C” :
Permite solo 254 hosts conectados a la red son
actualmente las únicas ofrecidas a la venta

12. CLASES DE MASCARA DE SUBRED

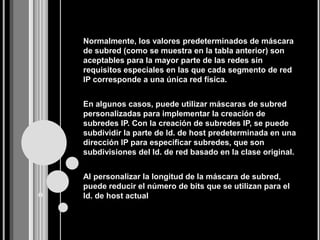

13. Normalmente, los valores predeterminados de máscara
de subred (como se muestra en la tabla anterior) son
aceptables para la mayor parte de las redes sin
requisitos especiales en las que cada segmento de red
IP corresponde a una única red física.
En algunos casos, puede utilizar máscaras de subred
personalizadas para implementar la creación de
subredes IP. Con la creación de subredes IP, se puede
subdividir la parte de Id. de host predeterminada en una
dirección IP para especificar subredes, que son
subdivisiones del Id. de red basado en la clase original.
Al personalizar la longitud de la máscara de subred,
puede reducir el número de bits que se utilizan para el
Id. de host actual

14. ELABORADO POR :
LAURA NAZARETH ORELLANA
