Las subredes permiten dividir una red grande en redes más pequeñas mediante el uso de máscaras de subred. Las máscaras de subred identifican qué bits de la dirección IP corresponden a la red y qué bits corresponden al host. Los routers conectan las subredes y manejan el tráfico entre ellas.

1. SUBREDES
ELABORADO POR: ANA
GABRIELA RODRIGUEZ

2. SUBREDES
 Existen diversas técnicas para conectar diferentes subredes
entre sí. Se pueden conectar:
 a nivel físico (capa 1 OSI)
mediante repetidores o concentradores(Hubs)
 a nivel de enlace (capa 2 OSI)
mediante puentes o conmutadores(Switches)
 a nivel de red (capa 3 OSI) mediante routers
 a nivel de transporte (capa 4 OSI)
 aplicación (capa 7 OSI) mediante pasarelas.
 También se pueden emplear técnicas de encapsulación
(tunneling).
 En el caso más simple, se puede dividir una red en subredes
de tamaño fijo (todas las subredes tienen el mismo tamaño).
Sin embargo, por la escasez de direcciones IP, hoy en día
frecuentemente se usan subredes de tamaño variable.

3. MASCARAS DE SUBRED
 La máscara de subred señala qué bits (o qué
porción) de su dirección es el identificador de la
red. La máscara consiste en una secuencia de
unos seguidos de una secuencia de ceros escrita
de la misma manera que una dirección IP, por
ejemplo, una máscara de 20 bits se escribiría
255.255.240.0, es decir una dirección IP con 20
bits en 1 seguidos por 12 bits en 0, pero separada
en bloques de a 8 bits escritos en decimal. La
máscara determina todos los parámetros de una
subred: dirección de red, dirección de difusión
(broadcast) y direcciones asignables a nodos de
red (hosts).

4.  Los routers constituyen los límites entre las subredes.
La comunicación desde y hasta otras subredes es
hecha mediante un puerto específico de un router
específico, por lo menos momentáneamente.
 Una subred típica es una red física hecha con un
router, por ejemplo una Red Ethernet o una VLAN
(Virtual Local Area Network), Sin embargo, las subredes
permiten a la red ser dividida lógicamente a pesar del
diseño físico de la misma, por cuanto es posible dividir
una red física en varias subredes configurando
diferentes computadores host que utilicen diferentes
routers. La dirección de todos los nodos en una subred
comienzan con la misma secuencia binaria, que es su
ID de red e ID de subred. En IPv4, las subredes deben
ser identificadas por la base de la dirección y una
máscara de subred.

5.  Las subredes simplifican el enrutamiento, ya que
cada subred típicamente es representada como
una fila en las tablas de ruteo en cada router
conectado. Las subredes fueron utilizadas antes de
la introducción de las direcciones IPv4, para
permitir a una red grande, tener un número
importante de redes más pequeñas
dentro, controladas por varios routers. Las
subredes permiten el Enrutamiento Interdominio sin
Clases (CIDR). Para que las computadoras puedan
comunicarse con una red, es necesario contar con
números IP propios, pero si tenemos dos o más
redes, es fácil dividir una dirección IP entre todos
los hosts de la red.

6.  De esta formas se pueden partir redes grandes en
redes más pequeñas.
 Es necesario para el funcionamiento de una
subred, calcular los bits de una IP y quitarle los
bits de host, y agregárselos a los bits de network
mediante el uso de una operación lógica.

7. EJEMPLO DE SUBDIVICION
 A una compañía se le ha asignado la red
200.3.25.0. Es una red de clase C, lo cual significa
que puede disponer de 254 diferentes direcciones.
(La primera y la última dirección están
reservadas, no son utilizables.) Si no se divide la
red en subredes, la máscara de subred será
255.255.255.0 (o /24).

8.  La compañía decide dividir esta red en 8
subredes, con lo cual, la máscara de subred tiene
que recorrer tres bits más, se "toman prestados"
tres bits de la porción que corresponde al host. Eso
resulta en una máscara de subred
/27, en binario11111111.11111111.11111111.1110000
0, o en decimal punteado, 255.255.255.224. Cada
subred tendrá direcciones posibles; pero solo
tendrá direcciones asignables a los hosts puesto
que la primera dirección (con todos los bits de host
a 0) identifica a subred y la última dirección de
cada subred (todos los bits de host a 1) se reserva
para el Broadcast.

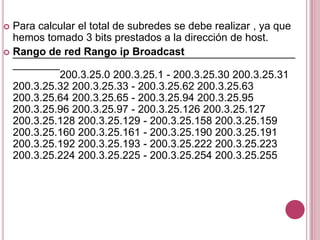

9.  Para calcular el total de subredes se debe realizar , ya que
hemos tomado 3 bits prestados a la dirección de host.
 Rango de red Rango ip Broadcast
¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯
¯¯¯¯¯¯¯¯200.3.25.0 200.3.25.1 - 200.3.25.30 200.3.25.31
200.3.25.32 200.3.25.33 - 200.3.25.62 200.3.25.63
200.3.25.64 200.3.25.65 - 200.3.25.94 200.3.25.95
200.3.25.96 200.3.25.97 - 200.3.25.126 200.3.25.127
200.3.25.128 200.3.25.129 - 200.3.25.158 200.3.25.159
200.3.25.160 200.3.25.161 - 200.3.25.190 200.3.25.191
200.3.25.192 200.3.25.193 - 200.3.25.222 200.3.25.223
200.3.25.224 200.3.25.225 - 200.3.25.254 200.3.25.255

10.  La subred uno tiene la dirección de subred
200.3.25.0; las direcciones utilizables son
200.3.25.1 - 200.3.25.30.
 La subred dos tiene la dirección de subred
200.3.25.32; las direcciones utilizables son
200.3.25.33 - 200.3.25.62.
 Y así sucesivamente; de cada subred a la
siguiente, el último byte aumenta en 32.
Dependiendo del tipo de máscara de subred
utilizado

11. DIRECCIONES RESERVADAS
 Dentro de cada subred - como también en la red
original, sin subdivisión - no se puede asignar la
primera y la última dirección a ningún host. La
primera dirección de la subred se utiliza como
dirección de la subred, mientras que la última está
reservada para broadcastlocales (dentro de la
subred).
 Además, en algunas partes se puede leer que no
se puede utilizar la primera y la última subred. Es
posible que éstos causen problemas de
compatibilidad en algunos equipos, pero en
general, por la escasez de direcciones IP, hay una
tendencia creciente de usar todas las subredes
posibles.

12. FUNCIONAMIENTO DE MASCARAS DE
RED
 Básicamente, mediante la máscara de red una
computadora (principalmente la puerta de
enlace, router...) podrá saber si debe enviar los
datos dentro o fuera de las redes. Por ejemplo, si el
router tiene la dirección IP 192.168.1.1 y máscara
de red 255.255.255.0, entiende que todo lo que se
envía a una dirección IP que empiece por
192.168.1 va para la red local y todo lo que va a
otras direcciones IP, para afuera (internet, otra red
local mayor...).

13.  Supongamos que tenemos un rango de direcciones
IP desde 10.0.0.0 hasta 10.255.255.255. Si todas
ellas formaran parte de la misma red, su máscara
de red sería: 255.0.0.0. También se puede escribir
como 10.0.0.0/8
 Como una máscara consiste en una seguidilla de
unos consecutivos, y luego ceros (si los hay), los
números permitidos para representar la secuencia
son los siguientes:
0, 128, 192, 224, 240, 248, 252, 254 y 255.

14.  La representación utilizada se define colocando en
1 todos los bits de red (máscara natural) y en el
caso de subredes, se coloca en 1 los bits de red y
los bits de host usados por las subredes. Así, en
esta forma de representación (10.0.0.0/8) el 8 sería
la cantidad de bits puestos a 1 que contiene la
máscara en binario, comenzando desde la
izquierda. Para el ejemplo dado (/8), sería
11111111.00000000.00000000.00000000 y en su
representación en decimal sería 255.0.0.0.
 Una máscara de red representada en binario son 4
octetos de bits (11111111.11111111.1

15. EJEMPLOS
 8bit x 4 octetos = 32 bit.
(11111111.11111111.11111111.11111111 =
255.255.255.255)
 8bit x 3 octetos = 24 bit.
(11111111.11111111.11111111.00000000 =
255.255.255.0)
 8bit x 2 octetos = 16 bit.
(11111111.11111111.00000000.00000000 =
255.255.0.0)
 8bit x 1 octetos = 8 bit.
(11111111.00000000.00000000.00000000 =
255.0.0.0)

16.  En el ejemplo 10.0.0.0/8, según lo explicado
anteriormente, indicaría que la máscara de red es
255.0.0.0
 Las máscaras de redes , se utilizan como
validación de direcciones realizando una
operación AND lógica entre la dirección IP y la
máscara para validar al equipo, lo cual permite
realizar una verificación de la dirección de la Red y
con un OR y la máscara negada se obtiene la
dirección del broadcasting.

17. EL ROUTER
 El router generalmente tiene dos direcciones
IP, cada una en un rango distinto. Por ejemplo, una
en el rango de una subred pequeña de 16
ordenadores y otra en otra subred más grande cuyo
Gateway o puerta de enlace nos da acceso a
Internet. Sólo se ven entre sí los equipos de cada
subred o aquellos que tengan enrutadores y puertas
de enlace bien definidas para enviar paquetes y
recibir respuestas. De este modo se forman y
definen las rutas de comunicación entre
ordenadores de distintas subredes
