Este documento describe los conceptos básicos de direccionamiento IP, incluyendo formatos de dirección, clases de direcciones, direcciones privadas, máscaras de subred y prefijos de red. Explica cómo las direcciones IP identifican redes, subredes y hosts, y cómo los dispositivos de encaminamiento usan tablas para dirigir el tráfico a la red, subred y host de destino correctos.

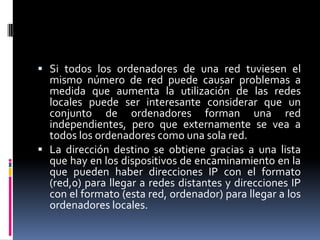

3.  Si todos los ordenadores de una red tuviesen el
mismo número de red puede causar problemas a
medida que aumenta la utilización de las redes
locales puede ser interesante considerar que un
conjunto de ordenadores forman una red
independientes, pero que externamente se vea a
todos los ordenadores como una sola red.
 La dirección destino se obtiene gracias a una lista
que hay en los dispositivos de encaminamiento en la
que pueden haber direcciones IP con el formato
(red,0) para llegar a redes distantes y direcciones IP
con el formato (esta red, ordenador) para llegar a los
ordenadores locales.

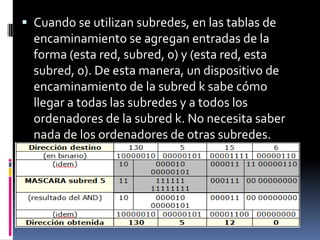

5.  Cuando se utilizan subredes, en las tablas de
encaminamiento se agregan entradas de la
forma (esta red, subred, 0) y (esta red, esta
subred, 0). De esta manera, un dispositivo de
encaminamiento de la subred k sabe cómo
llegar a todas las subredes y a todos los
ordenadores de la subred k. No necesita saber
nada de los ordenadores de otras subredes.

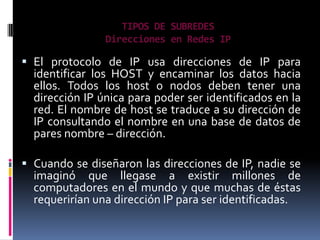

6. TIPOS DE SUBREDES
Direcciones en Redes IP
 El protocolo de IP usa direcciones de IP para
identificar los HOST y encaminar los datos hacia
ellos. Todos los host o nodos deben tener una
dirección IP única para poder ser identificados en la
red. El nombre de host se traduce a su dirección de
IP consultando el nombre en una base de datos de
pares nombre – dirección.
 Cuando se diseñaron las direcciones de IP, nadie se
imaginó que llegase a existir millones de
computadores en el mundo y que muchas de éstas
requerirían una dirección IP para ser identificadas.

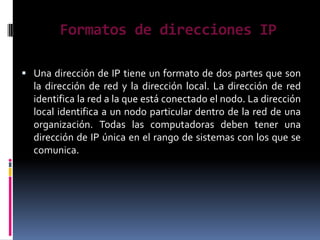

7. Formatos de direcciones IP
 Una dirección de IP tiene un formato de dos partes que son
la dirección de red y la dirección local. La dirección de red
identifica la red a la que está conectado el nodo. La dirección
local identifica a un nodo particular dentro de la red de una
organización. Todas las computadoras deben tener una
dirección de IP única en el rango de sistemas con los que se
comunica.

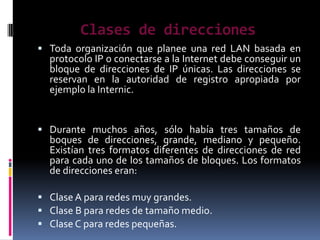

8. Clases de direcciones
 Toda organización que planee una red LAN basada en
protocolo IP o conectarse a la Internet debe conseguir un
bloque de direcciones de IP únicas. Las direcciones se
reservan en la autoridad de registro apropiada por
ejemplo la Internic.
 Durante muchos años, sólo había tres tamaños de
boques de direcciones, grande, mediano y pequeño.
Existían tres formatos diferentes de direcciones de red
para cada uno de los tamaños de bloques. Los formatos
de direcciones eran:
 Clase A para redes muy grandes.
 Clase B para redes de tamaño medio.
 Clase C para redes pequeñas.

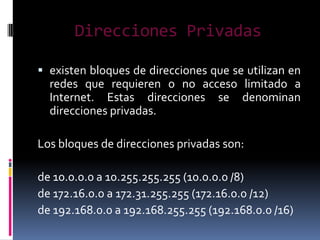

9. Direcciones Privadas
 existen bloques de direcciones que se utilizan en
redes que requieren o no acceso limitado a
Internet. Estas direcciones se denominan
direcciones privadas.
Los bloques de direcciones privadas son:
de 10.0.0.0 a 10.255.255.255 (10.0.0.0 /8)
de 172.16.0.0 a 172.31.255.255 (172.16.0.0 /12)
de 192.168.0.0 a 192.168.255.255 (192.168.0.0 /16)

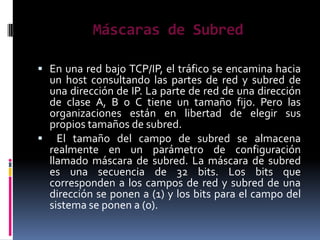

10. Máscaras de Subred
 En una red bajo TCP/IP, el tráfico se encamina hacia
un host consultando las partes de red y subred de
una dirección de IP. La parte de red de una dirección
de clase A, B o C tiene un tamaño fijo. Pero las
organizaciones están en libertad de elegir sus
propios tamaños de subred.
 El tamaño del campo de subred se almacena
realmente en un parámetro de configuración
llamado máscara de subred. La máscara de subred
es una secuencia de 32 bits. Los bits que
corresponden a los campos de red y subred de una
dirección se ponen a (1) y los bits para el campo del
sistema se ponen a (0).

12. Por ejemplo:
Si se usa el tercer byte de las direcciones que
empiezan por 128.121.(xxx) para identificar las
subredes, la máscara es;
11111111 11111111 11111111 00000000
Lo que es igual a notación decimal con puntos:
255.255.255.0
en hexadecimal quedaría como;
X FF-FF-FF-00
Los host y los encaminadores conectados a una
subred se deben configurar con la mascara de la
subred.

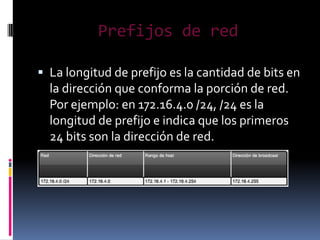

13. Prefijos de red
 La longitud de prefijo es la cantidad de bits en
la dirección que conforma la porción de red.
Por ejemplo: en 172.16.4.0 /24, /24 es la
longitud de prefijo e indica que los primeros
24 bits son la dirección de red.

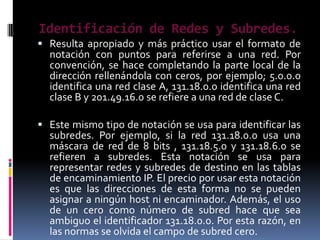

14. Identificación de Redes y Subredes.
 Resulta apropiado y más práctico usar el formato de
notación con puntos para referirse a una red. Por
convención, se hace completando la parte local de la
dirección rellenándola con ceros, por ejemplo; 5.0.0.0
identifica una red clase A, 131.18.0.0 identifica una red
clase B y 201.49.16.0 se refiere a una red de clase C.
 Este mismo tipo de notación se usa para identificar las
subredes. Por ejemplo, si la red 131.18.0.0 usa una
máscara de red de 8 bits , 131.18.5.0 y 131.18.6.0 se
refieren a subredes. Esta notación se usa para
representar redes y subredes de destino en las tablas
de encaminamiento IP. El precio por usar esta notación
es que las direcciones de esta forma no se pueden
asignar a ningún host ni encaminador. Además, el uso
de un cero como número de subred hace que sea
ambiguo el identificador 131.18.0.0. Por esta razón, en
las normas se olvida el campo de subred cero.

15. Gracias
por tu atención.
Creado por Jefry gabarrete
