Tema Materiales no férricos para tecnogía industrial 1 1ºBto. Presentación original de la ed. McGraw Hill adaptada a mis alumnos.

1. Unidad
0 Metales no ferrosos

2. Clasificación de los materiales.
2

3. 10.1. Clasificación de los metales no ferrosos
Son aquellos en cuya composición no se encuentra el hierro. Son
muchos y los podemos clasificar en función de su densidad.
PESADOS LIGEROS ULTRALIGEROS
Densidad > 5 Kg/litro Densidad = 2 a 5 Kg/litro Densidad < 2 Kg/litro
➢ COBRE
➢ESTAÑO
➢ ALUMINIO ➢MAGNESIO
➢PLOMO
➢TITANIO ➢BERILIO
➢CINC
➢NIQUEL
➢CROMO
➢Etc.
3

4. 10.2. Metales no ferrosos pesados.
A EL COBRE
Se extra de los siguientes Minerales
4

5. COBRE (Continuación)
PROPIEDADES del COBRE:
Color ROJIZO brillante si está pulido.
•
Dúctil (se pueden hacer hilos).
•
Maleable (se pueden hacer láminas).
•
Alta conductividad eléctrica y del
•
térmica.
• Resistente a la oxidación.
• Se puede soldar con Estaño.
• Bastante caro.
APLICACIONES del COBRE:
En cables eléctricos.
•
Tuberías de conducción de agua.
•
Intercambiadores de calor.
•
Elementos decorativos.
•
5

6. Proceso de obtención del cobre
 Por vía seca. (concentración >10%)
Proceso de obtención del cobre por vía seca.
 Por vía húmeda.(concentración <10%)
– Electrolisis.
6

7. Aleaciones del cobre
7

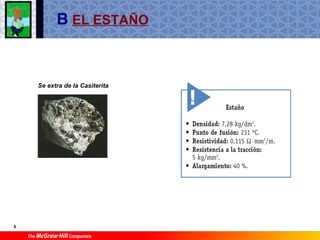

8. B EL ESTAÑO
Se extra de la Casiterita
8

9. ESTAÑO (Continuación)
PROPIEDADES del ESTAÑO:
Color GRIS brillante si está pulido.
•
Se oxida su capa exterior y pierde brillo.
•
Es muy blando.
•
Dúctil y Maleable.
•
Resistente a la oxidación.(se oxida su
•
capa exterior y pierde brillo)
• Inalterbilidad ante los agentes orgánicos.
• Por debajo de -18ºC empieza a
descomponerse (peste del estaño).
APLICACIONES del ESTAÑO:
• Producción de latón (aleación Cu-Sn)
• Soldadura blanda (aleado con Pb).
• Fabricación de hojalata.
9

10. ESTAÑO (Continuación)
 Aleaciones de estaño más importantes
 Bronce. (Aleación Cu - Sn )
 Estaño-plomo-plata para la soldadura blanda.
 Aleaciones de bajo punto de fusión:
• Darcet.
• Cerrolow.
10

11. PROCESO de OBTENCIÓN DEL ESTAÑO
11

12. C EL CINC
Se extra de los siguientes Minerales
Blenda: mezcla de sulfuro de cinc y
sulfuro de plomo, que contiene entre el
40 y el 50% de cinc.
Calamina: carbonato y silicato de cinc
con riqueza menor del 40%
12

13. CINC (Continuación)
PROPIEDADES del CINC:
• Color GRIS brillante si está pulido.
• A temperatura ambiente es muy
quebradizo (frágil) pero entre 100 y 150
ºC es muy Maleable.
• Muy resistente a la oxidación y corrosión
en el aire y el agua, pero poco resistente
a al ataque de ácidos y sales.
APLICACIONES del CINC:
Galvanizado de piezas para exterior.
•
Canalones.
•
Recubrimiento de pilas.
•
Para formar aleaciones.
•
13

14. PROCESO de OBTENCIÓN DEL CINC
14

15. Aleaciones y presentación comercial del cinc
15

16. D EL PLOMO
Se extra de los siguientes Minerales
Galena: sulfuro de plomo.
16

17. PLOMO (Continuación)
PROPIEDADES del PLOMO:
• Color GRISÁCEO-BLANCO muy brillante
recién cortado.
• Se oxida con facilidad, formándo una
capa que lo autoprotege.
• Es muy blando.
• Es muy maleable.
• Es muy denso.
• Resiste bien el ataque de algunos ácidos.
APLICACIONES del PLOMO:
• Soldadura blanda aleado con estaño.
• Recubrimiento de baterías.
• Pantallas de protección contra
radiaciones.
• Fabricación de pinturas antioxidantes.
17

18. PROCESO de OBTENCIÓN DEL PLOMO
18

19. E Otros metales no ferrosos pesados.
19

20. Otros metales no ferrosos pesados. (Continuación)
20

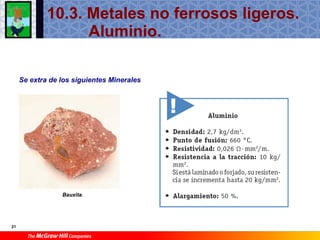

21. 10.3. Metales no ferrosos ligeros.
Aluminio.
Se extra de los siguientes Minerales
Bauxita.
21

22. ALUMINIO (Continuación)
PROPIEDADES de ALUMNIO.
• LIGERO y BLANDO.
• DUCTIL y MALEABLE.
• Buen CONDUCTOR eléctrico y de calor (peor que el cobre).
• Resistente a la oxidación. Se oxida la primera capa superficial, que
le sirve para autoprotegerse.
• NO PUEDE SOLDARSE FÁCILMENTE.
• Más barato que el cobre.
APLICACIONES del ALUMINIO.
• En cables eléctricos de alta tensión.
• Es muy útil para construir aviones,
vagones ferroviarios y automóviles.
• En ventanas y cerramientos.
• Cacharros de cocina.
• Latas de bebida.
• Radiadores de calefacción.
• Papel aluminio.
22

23. PROCESO de OBTENCIÓN DEL ALUMINIO.
Método Bayer.
23

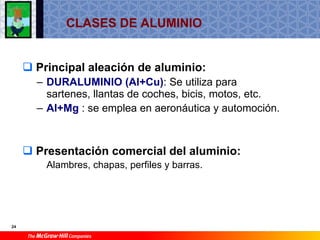

24. CLASES DE ALUMINIO
 Principal aleación de aluminio:
– DURALUMINIO (Al+Cu): Se utiliza para
sartenes, llantas de coches, bicis, motos, etc.
– Al+Mg : se emplea en aeronáutica y automoción.
 Presentación comercial del aluminio:
Alambres, chapas, perfiles y barras.
24

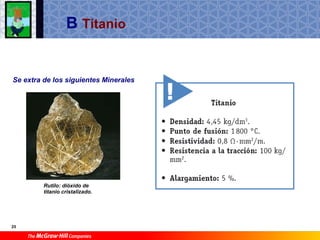

25. B Titanio
Se extra de los siguientes Minerales
Rutilo: dióxido de
titanio cristalizado.
25

26. TITANIO (Continuación)
PROPIEDADES del TITANIO:
El titanio es un metal de color blanco plateado, brillante.
•
Presenta, en general, buena resistencia mecánica.
•
Es extremadamente frágil en frío, pero es muy maleable y dúctil en caliente.
•
Muy buena resistencia a la corrosión ambiental, y a la de agentes químicos
•
corrosivos.
APLICACIONES del TITANIO:
• Se utiliza como sustituto de los huesos y cartílagos en cirugía.
• Se utiliza mucho (aleado con alumio) en la industria aerospacial en la fabricación
de elementos de fuselaje, ya que sus aleaciones resultan más duras que el
aluminio a igualdad de peso.
• Para las tuberías y tanques que se utilizan en la elaboración de los alimentos.
• Se usa en los intercambiadores de calor de las plantas de desalinización debido a
su capacidad para soportar la corrosión del agua salada.
• El dióxido de titanio (conocido como titanio blanco), es un pigmento blanco y
brillante que se utiliza en pinturas, lacas, plásticos, papel, tejidos y caucho.
26

27. 10.4. Metales ultraligeros.
El manganeso.
Se extra de los siguientes Minerales
Carnalita (cloruro de magnesio).
27

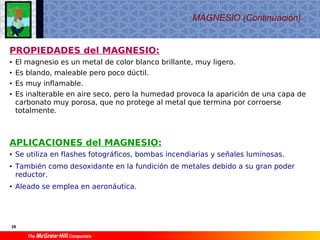

28. MAGNESIO (Continuación)
PROPIEDADES del MAGNESIO:
El magnesio es un metal de color blanco brillante, muy ligero.
•
Es blando, maleable pero poco dúctil.
•
Es muy inflamable.
•
Es inalterable en aire seco, pero la humedad provoca la aparición de una capa de
•
carbonato muy porosa, que no protege al metal que termina por corroerse
totalmente.
APLICACIONES del MAGNESIO:
• Se utiliza en flashes fotográficos, bombas incendiarias y señales luminosas.
• También como desoxidante en la fundición de metales debido a su gran poder
reductor.
• Aleado se emplea en aeronáutica.
28

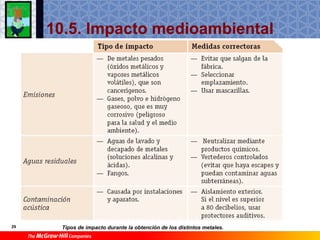

29. 10.5. Impacto medioambiental
Tipos de impacto durante la obtención de los distintos metales.
29

30. 10.6. Presentaciones comerciales
Presentaciones comerciales más usuales de los productos no ferrosos.
30
