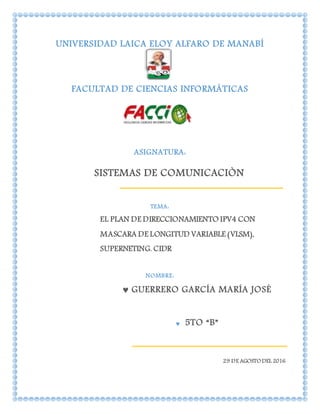

UNIVERSIDAD LAICA ELOY ALFARO DE MANABÍ
FACULTAD DE CIENCIAS INFORMÁTICAS
ASIGNATURA:
SISTEMAS DE COMUNICACIÒN
TEMA:
EL PLAN DE DIRECCIONAMIENTO IPV4 CON
MASCARA DE LONGITUD VARIABLE (VLSM),
SUPERNETING. CIDR
NOMBRE:
 GUERRERO GARCÍA MARÍA JOSÉ
 5TO “B”
29 DE AGOSTODEL 2016

P á g i n a 2 | 14

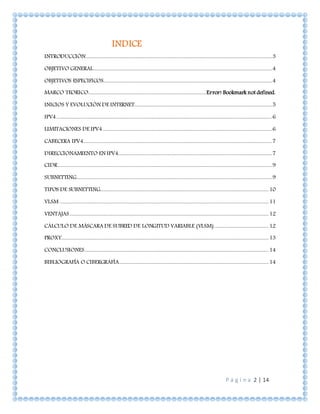

INDICE
INTRODUCCIÓN..............................................................................................................................................................3
OBJETIVO GENERAL........................................................................................................................................................4
OBJETIVOS ESPECIFICOS...............................................................................................................................................4
MARCO TEORICO....................................................................................................Error! Bookmark not defined.
INICIOS Y EVOLUCIÓN DE INTERNET.....................................................................................................................5
IPV4.......................................................................................................................................................................................6
LIMITACIONES DE IPV4................................................................................................................................................6
CABECERA IPV4................................................................................................................................................................7
DIRECCIONAMIENTO EN IPV4...................................................................................................................................7
CIDR......................................................................................................................................................................................9
SUBNETTING......................................................................................................................................................................9
TIPOS DE SUBNETTING...............................................................................................................................................10
VLSM .................................................................................................................................................................................11
VENTAJAS.........................................................................................................................................................................12
CÁLCULO DE MÁSCARA DE SUBRED DE LONGITUD VARIABLE (VLSM)..............................................12
PROXY................................................................................................................................................................................13
CONCLUSIONES............................................................................................................................................................14
BIBLIOGRAFÍA O CIBERGRAFÍA...............................................................................................................................14

P á g i n a 3 | 14

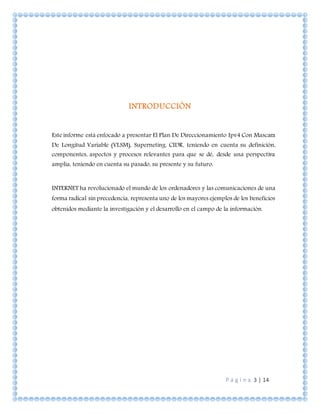

INTRODUCCIÓN
Este informe está enfocado a presentar El Plan De Direccionamiento Ipv4 Con Mascara
De Longitud Variable (VLSM), Superneting. CIDR, teniendo en cuenta su definición,
componentes, aspectos y procesos relevantes para que se dé, desde una perspectiva
amplia, teniendo en cuenta su pasado, su presente y su futuro.
INTERNET ha revolucionado el mundo de los ordenadores y las comunicaciones de una
forma radical sin precedencia, representa uno de los mayores ejemplos de los beneficios
obtenidos mediante la investigación y el desarrollo en el campo de la información.

P á g i n a 4 | 14

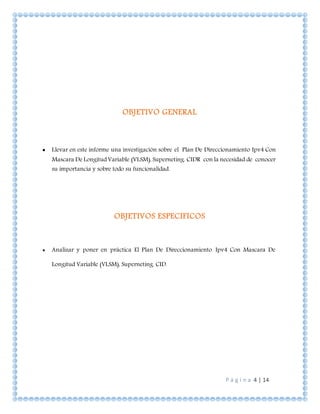

OBJETIVO GENERAL
 Llevar en este informe una investigación sobre el Plan De Direccionamiento Ipv4 Con
Mascara De Longitud Variable (VLSM), Superneting. CIDR con la necesidad de conocer
su importancia y sobre todo su funcionalidad.
OBJETIVOS ESPECIFICOS
 Analizar y poner en práctica El Plan De Direccionamiento Ipv4 Con Mascara De
Longitud Variable (VLSM), Superneting. CID.

P á g i n a 5 | 14

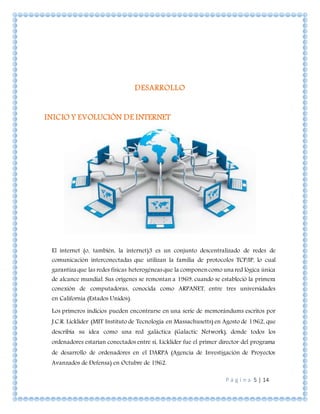

DESARROLLO
INICIO Y EVOLUCIÓN DE INTERNET
El internet (o, también, la internet)3 es un conjunto descentralizado de redes de
comunicación interconectadas que utilizan la familia de protocolos TCP/IP, lo cual
garantiza que las redes físicas heterogéneasque la componencomo una red lógica única
de alcance mundial. Sus orígenes se remontan a 1969, cuando se estableció la primera
conexión de computadoras, conocida como ARPANET, entre tres universidades
en California (Estados Unidos).
Los primeros indicios pueden encontrarse en una serie de memorándums escritos por
J.C.R. Licklider (MIT Instituto de Tecnología en Massachusetts) en Agosto de 1962, que
describía su idea como una red galáctica (Galactic Network), donde todos los
ordenadores estarían conectados entre sí, Licklider fue el primer director del programa
de desarrollo de ordenadores en el DARPA (Agencia de Investigación de Proyectos
Avanzados de Defensa) en Octubre de 1962.

P á g i n a 6 | 14

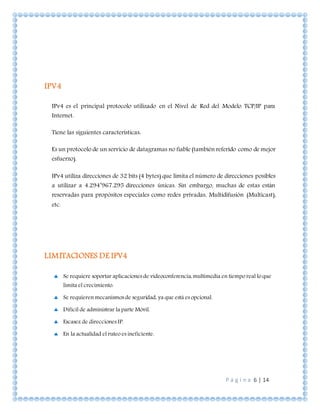

IPV4
IPv4 es el principal protocolo utilizado en el Nivel de Red del Modelo TCP/IP para
Internet.
Tiene las siguientes características:
Es un protocolo de un servicio de datagramas no fiable (también referido como de mejor
esfuerzo).
IPv4 utiliza direcciones de 32 bits (4 bytes) que limita el número de direcciones posibles
a utilizar a 4.294’967.295 direcciones únicas. Sin embargo, muchas de estas están
reservadas para propósitos especiales como redes privadas, Multidifusión (Multicast),
etc.
LIMITACIONES DE IPV4
 Se requiere soportar aplicaciones de videoconferencia, multimedia en tiempo real lo que
limita el crecimiento.
 Se requieren mecanismos de seguridad, ya que está es opcional.
 Difícil de administrar la parte Móvil.
 Escasez de direcciones IP.
 En la actualidad el ruteo es ineficiente.

P á g i n a 7 | 14

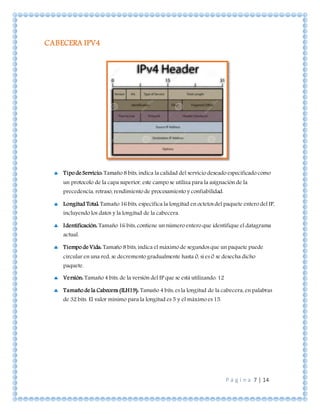

CABECERA IPV4
 Tipo de Servicio: Tamaño 8 bits, indica la calidad del servicio deseado especificado como
un protocolo de la capa superior, este campo se utiliza para la asignación de la
precedencia, retraso, rendimiento de procesamiento y confiabilidad.
 Longitud Total: Tamaño 16 bits, especifica la longitud en octetos del paquete entero del IP,
incluyendo los datos y la longitud de la cabecera.
 Identificación: Tamaño 16 bits, contiene un número entero que identifique el datagrama
actual.
 Tiempo de Vida: Tamaño 8 bits, indica el máximo de segundos que un paquete puede
circular en una red, se decremento gradualmente hasta 0, si es 0 se desecha dicho
paquete.
 Versión: Tamaño 4 bits, de la versión del IP que se está utilizando. 12
 Tamaño de la Cabecera (ILH19): Tamaño 4 bits, es la longitud de la cabecera, en palabras
de 32 bits. El valor mínimo para la longitud es 5 y el máximo es 15.

P á g i n a 8 | 14

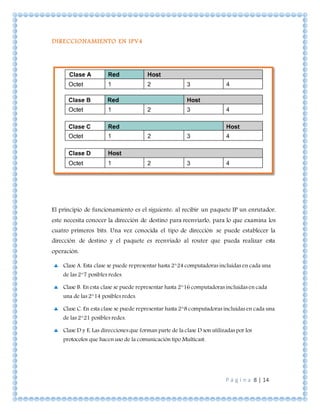

DIRECCIONAMIENTO EN IPV4
El principio de funcionamiento es el siguiente: al recibir un paquete IP un enrutador,
este necesita conocer la dirección de destino para reenviarlo, para lo que examina los
cuatro primeros bits. Una vez conocida el tipo de dirección se puede establecer la
dirección de destino y el paquete es reenviado al router que pueda realizar esta
operación.
 Clase A. Esta clase se puede representar hasta 2^24 computadoras incluidas en cada una
de las 2^7 posibles redes.
 Clase B. En esta clase se puede representar hasta 2^16 computadoras incluidas en cada
una de las 2^14 posibles redes.
 Clase C. En esta clase se puede representar hasta 2^8 computadoras incluidas en cada una
de las 2^21 posibles redes.
 Clase D y E. Las direcciones que forman parte de la clase D son utilizadas por los
protocolos que hacen uso de la comunicación tipo Multicast.

P á g i n a 9 | 14

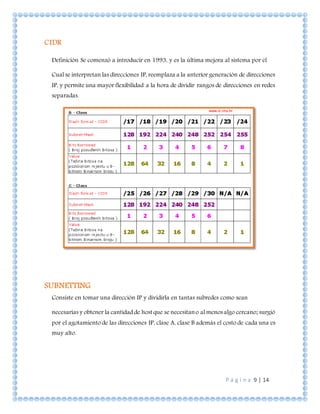

CIDR
Definición Se comenzó a introducir en 1993, y es la última mejora al sistema por el
Cual se interpretan las direcciones IP, reemplaza a la anterior generación de direcciones
IP, y permite una mayor flexibilidad a la hora de dividir rangos de direcciones en redes
separadas.
SUBNETTING
Consiste en tomar una dirección IP y dividirla en tantas subredes como sean
necesarias y obtener la cantidad de hostque se necesitano al menosalgo cercano; surgió
por el agotamiento de las direcciones IP, clase A, clase B además el costo de cada una es
muy alto.

P á g i n a 10 | 14

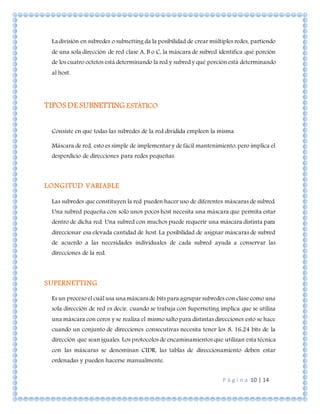

La división en subredes o subnetting da la posibilidad de crear múltiples redes, partiendo
de una sola dirección de red clase A, B o C, la máscara de subred identifica qué porción
de los cuatro octetos está determinando la red y subred y qué porción está determinando
al host.
TIPOS DE SUBNETTING ESTÁTICO
Consiste en que todas las subredes de la red dividida empleen la misma
Máscara de red, esto es simple de implementar y de fácil mantenimiento, pero implica el
desperdicio de direcciones para redes pequeñas.
LONGITUD VARIABLE
Las subredes que constituyen la red pueden hacer uso de diferentes máscaras de subred.
Una subred pequeña con solo unos pocos host necesita una máscara que permita estar
dentro de dicha red. Una subred con muchos puede requerir una máscara distinta para
direccionar esa elevada cantidad de host. La posibilidad de asignar máscaras de subred
de acuerdo a las necesidades individuales de cada subred ayuda a conservar las
direcciones de la red.
SUPERNETTING
Es un proceso el cuál usa una máscara de bits para agrupar subredes con clase como una
sola dirección de red es decir, cuando se trabaja con Superneting implica que se utiliza
una máscara con ceros y se realiza el mismo salto para distintas direcciones esto se hace
cuando un conjunto de direcciones consecutivas necesita tener los 8, 16,24 bits de la
dirección que sean iguales. Los protocolos de encaminamientos que utilizan esta técnica
con las máscaras se denominan CIDR, las tablas de direccionamiento deben estar
ordenadas y pueden hacerse manualmente.

P á g i n a 11 | 14

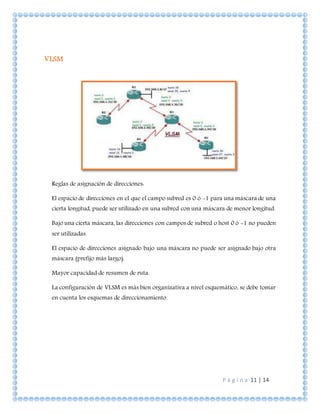

VLSM
Reglas de asignación de direcciones:
El espacio de direcciones en el que el campo subred es 0 ó -1 para una máscara de una
cierta longitud, puede ser utilizado en una subred con una máscara de menor longitud.
Bajo una cierta máscara, las direcciones con campos de subred o host 0 ó -1 no pueden
ser utilizadas.
El espacio de direcciones asignado bajo una máscara no puede ser asignado bajo otra
máscara (prefijo más largo).
Mayor capacidad de resumen de ruta.
La configuración de VLSM es más bien organizativa a nivel esquemático, se debe tomar
en cuenta los esquemas de direccionamiento.

P á g i n a 12 | 14

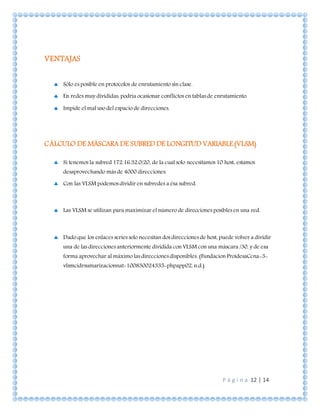

VENTAJAS
 Sólo es posible en protocolos de enrutamiento sin clase.
 En redes muy divididas, podría ocasionar conflictos en tablas de enrutamiento.
 Impide el mal uso del espacio de direcciones.
CÁLCULO DE MÁSCARA DE SUBRED DE LONGITUD VARIABLE (VLSM)
 Si tenemos la subred 172.16.32.0/20, de la cual solo necesitamos 10 host, estamos
desaprovechando más de 4000 direcciones.
 Con las VLSM podemos dividir en subredes a ésa subred.
 Las VLSM se utilizan para maximizar el número de direcciones posibles en una red.
 Dado que los enlaces series solo necesitan dos direcciones de host, puede volver a dividir
una de las direcciones anteriormente dividida con VLSM con una máscara /30, y de esa
forma aprovechar al máximo las direcciones disponibles. (Fundacion ProidesaCcna-3-
vlsmcidrsumarizacionnat-100830024335-phpapp02, n.d.)

P á g i n a 13 | 14

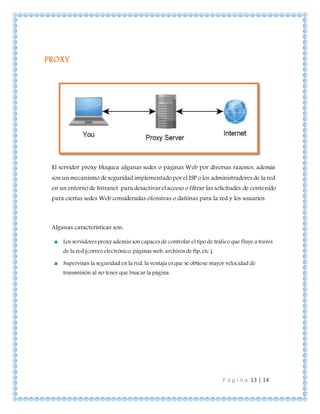

PROXY
El servidor proxy bloquea algunas sedes o páginas Web por diversas razones, además
son un mecanismo de seguridad implementado por el ISP o los administradores de la red
en un entorno de Intranet para desactivar el acceso o filtrar las solicitudes de contenido
para ciertas sedes Web consideradas ofensivas o dañinas para la red y los usuarios.
Algunas características son:
 Los servidores proxy además son capaces de controlar el tipo de tráfico que fluye a través
de la red (correo electrónico, páginas web, archivos de ftp, etc.).
 Supervisan la seguridad en la red, la ventaja es que se obtiene mayor velocidad de
transmisión al no tener que buscar la página.

P á g i n a 14 | 14

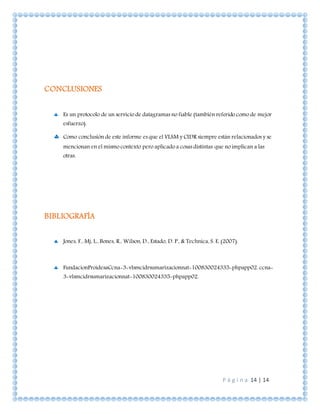

CONCLUSIONES
 Es un protocolo de un servicio de datagramas no fiable (también referido como de mejor
esfuerzo).
 Como conclusión de este informe es que el VLSM y CIDR siempre están relacionados y se
mencionan en el mismo contexto pero aplicado a cosas distintas que no implican a las
otras.
BIBLIOGRAFÍA
 Jones, F., Mj, L., Bones, R., Wilson, D., Estado, D. P., & Technica, S. E. (2007).
 FundacionProidesaCcna-3-vlsmcidrsumarizacionnat-100830024335-phpapp02. ccna-
3-vlsmcidrsumarizacionnat-100830024335-phpapp02.
