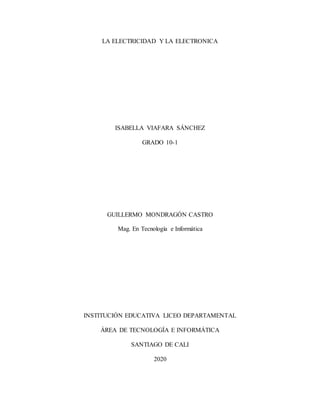

1. LA ELECTRICIDAD Y LA ELECTRONICA
ISABELLA VIAFARA SÁNCHEZ
GRADO 10-1
GUILLERMO MONDRAGÓN CASTRO
Mag. En Tecnología e Informática
INSTITUCIÓN EDUCATIVA LICEO DEPARTAMENTAL
ÁREA DE TECNOLOGÍA E INFORMÁTICA
SANTIAGO DE CALI
2020

2. LA ELECTRICIDAD

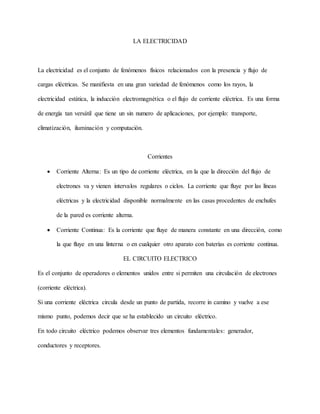

La electricidad es el conjunto de fenómenos físicos relacionados con la presencia y flujo de
cargas eléctricas. Se manifiesta en una gran variedad de fenómenos como los rayos, la
electricidad estática, la inducción electromagnética o el flujo de corriente eléctrica. Es una forma
de energía tan versátil que tiene un sin numero de aplicaciones, por ejemplo: transporte,
climatización, iluminación y computación.
Corrientes
 Corriente Alterna: Es un tipo de corriente eléctrica, en la que la dirección del flujo de
electrones va y vienen intervalos regulares o ciclos. La corriente que fluye por las líneas
eléctricas y la electricidad disponible normalmente en las casas procedentes de enchufes
de la pared es corriente alterna.
 Corriente Continua: Es la corriente que fluye de manera constante en una dirección, como
la que fluye en una linterna o en cualquier otro aparato con baterías es corriente continua.
EL CIRCUITO ELECTRICO
Es el conjunto de operadores o elementos unidos entre si permiten una circulación de electrones
(corriente eléctrica).
Si una corriente eléctrica circula desde un punto de partida, recorre in camino y vuelve a ese
mismo punto, podemos decir que se ha establecido un circuito eléctrico.
En todo circuito eléctrico podemos observar tres elementos fundamentales: generador,
conductores y receptores.

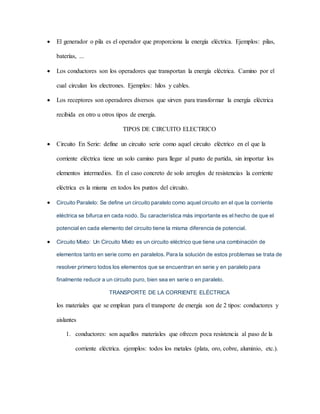

3.  El generador o pila es el operador que proporciona la energía eléctrica. Ejemplos: pilas,
baterías, ...
 Los conductores son los operadores que transportan la energía eléctrica. Camino por el
cual circulan los electrones. Ejemplos: hilos y cables.
 Los receptores son operadores diversos que sirven para transformar la energía eléctrica
recibida en otro u otros tipos de energía.
TIPOS DE CIRCUITO ELECTRICO
 Circuito En Serie: define un circuito serie como aquel circuito eléctrico en el que la
corriente eléctrica tiene un solo camino para llegar al punto de partida, sin importar los
elementos intermedios. En el caso concreto de solo arreglos de resistencias la corriente
eléctrica es la misma en todos los puntos del circuito.
 Circuito Paralelo: Se define un circuito paralelo como aquel circuito en el que la corriente
eléctrica se bifurca en cada nodo. Su característica más importante es el hecho de que el
potencial en cada elemento del circuito tiene la misma diferencia de potencial.
 Circuito Mixto: Un Circuito Mixto es un circuito eléctrico que tiene una combinación de
elementos tanto en serie como en paralelos. Para la solución de estos problemas se trata de
resolver primero todos los elementos que se encuentran en serie y en paralelo para
finalmente reducir a un circuito puro, bien sea en serie o en paralelo.
TRANSPORTE DE LA CORRIENTE ELÉCTRICA
los materiales que se emplean para el transporte de energía son de 2 tipos: conductores y
aislantes
1. conductores: son aquellos materiales que ofrecen poca resistencia al paso de la
corriente eléctrica. ejemplos: todos los metales (plata, oro, cobre, aluminio, etc.).

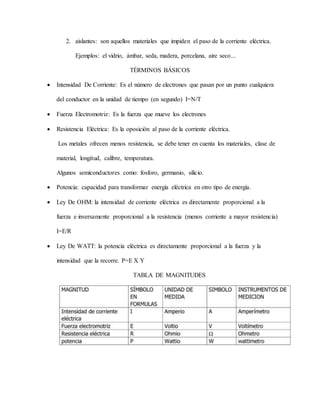

4. 2. aislantes: son aquellos materiales que impiden el paso de la corriente eléctrica.
Ejemplos: el vidrio, ámbar, seda, madera, porcelana, aire seco...
TÉRMINOS BÁSICOS
 Intensidad De Corriente: Es el número de electrones que pasan por un punto cualquiera
del conductor en la unidad de tiempo (en segundo) I=N/T
 Fuerza Electromotriz: Es la fuerza que mueve los electrones
 Resistencia Eléctrica: Es la oposición al paso de la corriente eléctrica.
Los metales ofrecen menos resistencia, se debe tener en cuenta los materiales, clase de
material, longitud, calibre, temperatura.
Algunos semiconductores como: fosforo, germanio, silicio.
 Potencia: capacidad para transformar energía eléctrica en otro tipo de energía.
 Ley De OHM: la intensidad de corriente eléctrica es directamente proporcional a la
fuerza e inversamente proporcional a la resistencia (menos corriente a mayor resistencia)
I=E/R

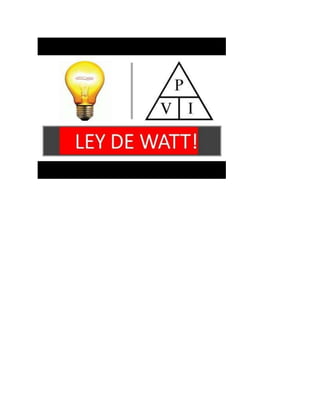

 Ley De WATT: la potencia eléctrica es directamente proporcional a la fuerza y la
intensidad que la recorre. P=E X Y
TABLA DE MAGNITUDES

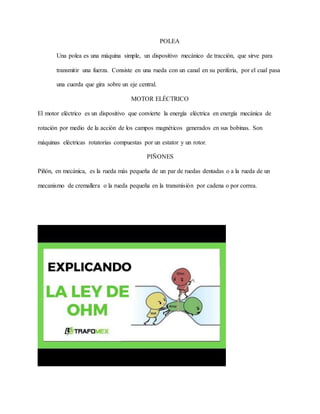

5. POLEA
Una polea es una máquina simple, un dispositivo mecánico de tracción, que sirve para
transmitir una fuerza. Consiste en una rueda con un canal en su periferia, por el cual pasa
una cuerda que gira sobre un eje central.
MOTOR ELÉCTRICO
El motor eléctrico es un dispositivo que convierte la energía eléctrica en energía mecánica de
rotación por medio de la acción de los campos magnéticos generados en sus bobinas. Son
máquinas eléctricas rotatorias compuestas por un estator y un rotor.
PIÑONES
Piñón, en mecánica, es la rueda más pequeña de un par de ruedas dentadas o a la rueda de un
mecanismo de cremallera o la rueda pequeña en la transmisión por cadena o por correa.
