Este documento describe las partes principales de una tarjeta madre. Identifica el chipset, BIOS, buses del sistema y de expansión como componentes integrados clave. También enumera elementos como jumpers, ranuras y factores de forma comunes como ATX, microATX y Mini-ITX. El objetivo es identificar y enumerar al menos 15 partes de una tarjeta madre fundamental.

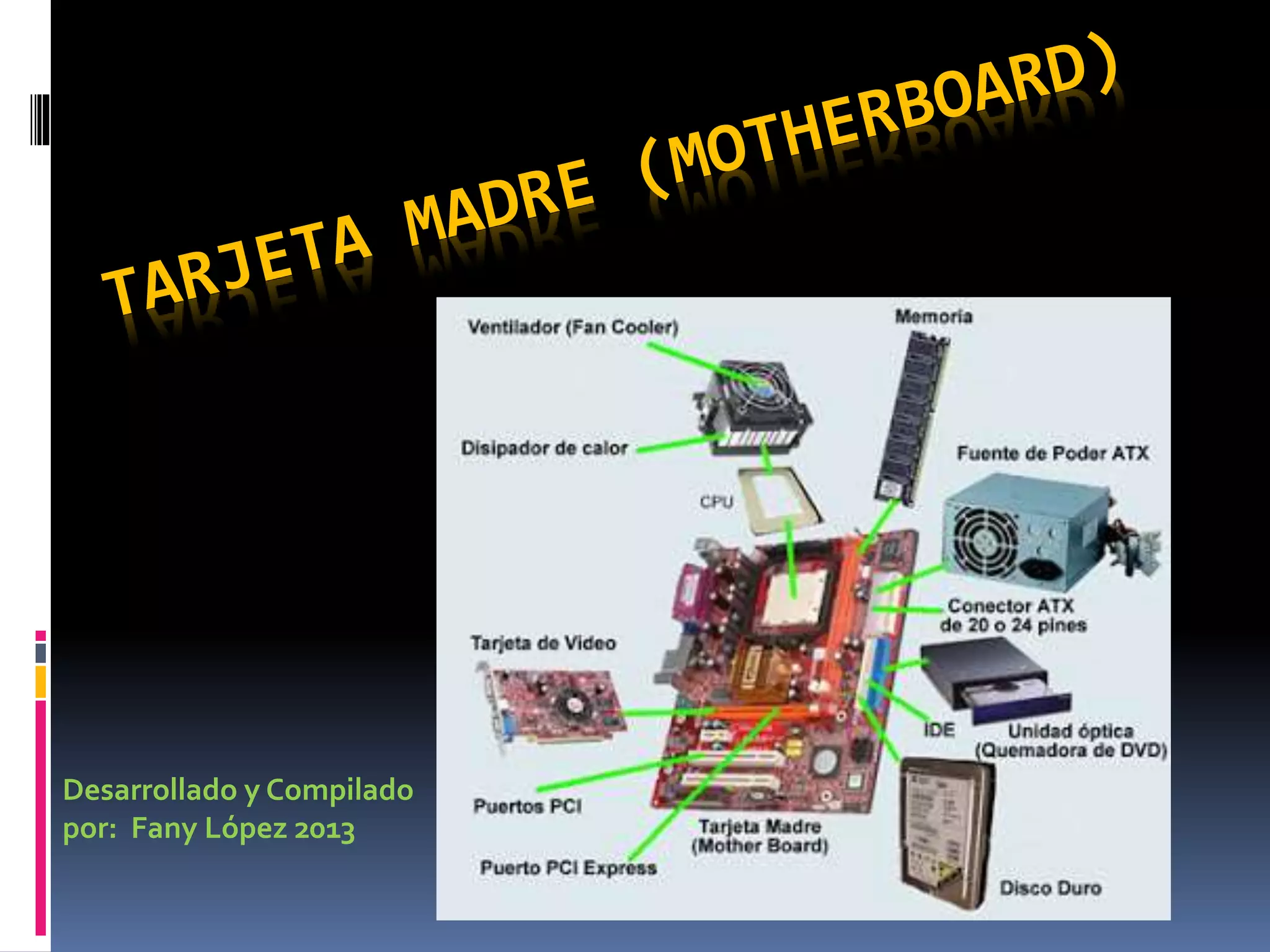

1. Desarrollado y Compilado
por: Fany López 2013

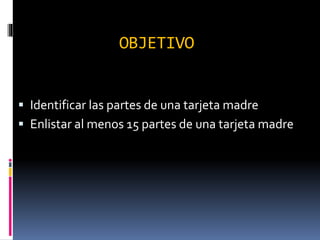

2. OBJETIVO
 Identificar las partes de una tarjeta madre
 Enlistar al menos 15 partes de una tarjeta madre

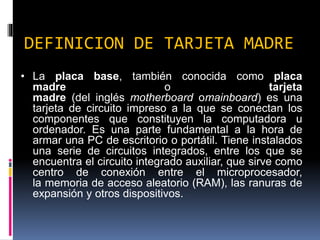

3. DEFINICION DE TARJETA MADRE
• La placa base, también conocida como placa
madre o tarjeta
madre (del inglés motherboard omainboard) es una
tarjeta de circuito impreso a la que se conectan los
componentes que constituyen la computadora u
ordenador. Es una parte fundamental a la hora de
armar una PC de escritorio o portátil. Tiene instalados
una serie de circuitos integrados, entre los que se
encuentra el circuito integrado auxiliar, que sirve como
centro de conexión entre el microprocesador,
la memoria de acceso aleatorio (RAM), las ranuras de
expansión y otros dispositivos.

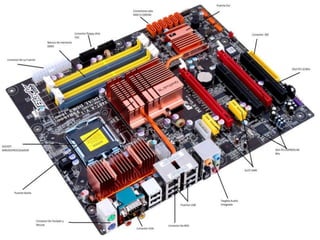

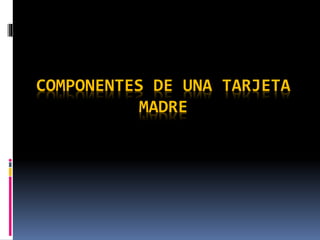

4. COMPONENTES DE UNA TARJETA
MADRE

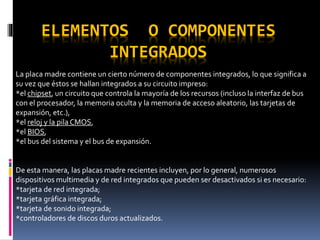

6. ELEMENTOS O COMPONENTES
INTEGRADOS
La placa madre contiene un cierto número de componentes integrados, lo que significa a
su vez que éstos se hallan integrados a su circuito impreso:
*el chipset, un circuito que controla la mayoría de los recursos (incluso la interfaz de bus
con el procesador, la memoria oculta y la memoria de acceso aleatorio, las tarjetas de
expansión, etc.),
*el reloj y la pilaCMOS,
*el BIOS,
*el bus del sistema y el bus de expansión.
De esta manera, las placas madre recientes incluyen, por lo general, numerosos
dispositivos multimedia y de red integrados que pueden ser desactivados si es necesario:
*tarjeta de red integrada;
*tarjeta gráfica integrada;
*tarjeta de sonido integrada;
*controladores de discos duros actualizados.

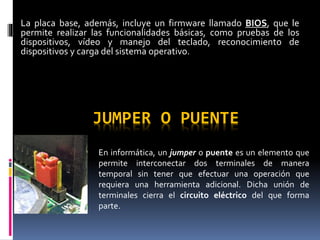

7. JUMPER O PUENTE
En informática, un jumper o puente es un elemento que
permite interconectar dos terminales de manera
temporal sin tener que efectuar una operación que
requiera una herramienta adicional. Dicha unión de
terminales cierra el circuito eléctrico del que forma
parte.
La placa base, además, incluye un firmware llamado BIOS, que le
permite realizar las funcionalidades básicas, como pruebas de los
dispositivos, vídeo y manejo del teclado, reconocimiento de
dispositivos y carga del sistema operativo.

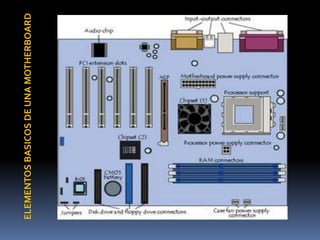

8. ELEMENTOSBASICOSDEUNAMOTHERBOARD

9. FACTORES DE FORMA DE LA
TARJETA MADRE
El término factor de forma normalmente se utiliza para hacer referencia a la
geometría, las dimensiones, la disposición y los requisitos eléctricos de la
placa madre. Para fabricar placas madres que se puedan utilizar en diferentes
carcasas de marcas diversas, se han desarrollado algunos estándares:
Factor de forma Dimensiones Ranuras
ATX 305 x 244 mm AGP/6 PCI
microATX 305 x 244 mm AGP/3 PCI
FlexATX 229 x 191 mm AGP/2 PCI
MiniATX 284 x 208 mm AGP/4 PCI
Mini ITX 170 x 244 mm 1 PCI
Nano ITX 120 x 244 mm 1 MiniPCI
BTX 325 x 267 mm 7
microBTX 264 x 267 mm 4
picoBTX 203 x 267 mm 1
