1. CENTRO INDUSTRIAL Y DEL
DESARROLLO TECNOLOGICO
SENA
MANTENIMIENTO DE EQUIPOS DE COMPUTO
Instructor: Ing. Luis Guillermo Oviedo
•Grupo # 1
•Kelly Johana Meneses
•John f. Mantilla
•Raúl Jiménez

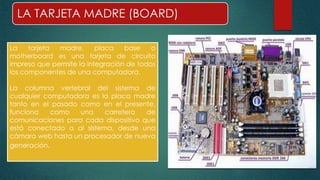

2. LA TARJETA MADRE (BOARD)
La tarjeta madre, placa base o
motherboard es una tarjeta de circuito
impreso que permite la integración de todos
los componentes de una computadora.
La columna vertebral del sistema de
cualquier computadora es la placa madre
tanto en el pasado como en el presente,
funciona como una carretera de
comunicaciones para cada dispositivo que
está conectado a al sistema, desde una
cámara web hasta un procesador de nueva
generación.

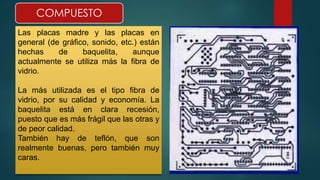

3. COMPUESTO
Las placas madre y las placas en
general (de gráfico, sonido, etc.) están
hechas de baquelita, aunque
actualmente se utiliza más la fibra de
vidrio.
La más utilizada es el tipo fibra de
vidrio, por su calidad y economía. La
baquelita está en clara recesión,
puesto que es más frágil que las otras y
de peor calidad.
También hay de teflón, que son
realmente buenas, pero también muy
caras.

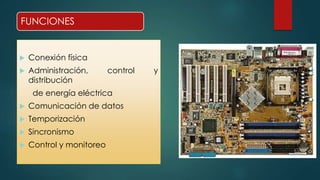

4. FUNCIONES
 Conexión física
 Administración, control y
distribución
de energía eléctrica
 Comunicación de datos
 Temporización
 Sincronismo
 Control y monitoreo

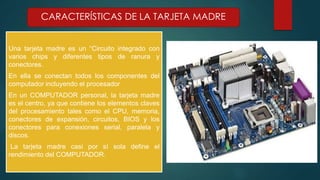

5. CARACTERÍSTICAS DE LA TARJETA MADRE
Una tarjeta madre es un “Circuito integrado con
varios chips y diferentes tipos de ranura y
conectores.
En ella se conectan todos los componentes del
computador incluyendo el procesador
En un COMPUTADOR personal, la tarjeta madre
es el centro, ya que contiene los elementos claves
del procesamiento tales como el CPU, memoria,
conectores de expansión, circuitos, BIOS y los
conectores para conexiones serial, paralela y
discos.
La tarjeta madre casi por sí sola define el
rendimiento del COMPUTADOR.

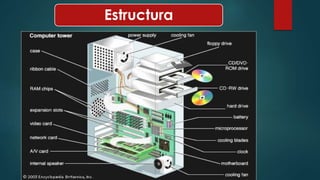

6. Estructura

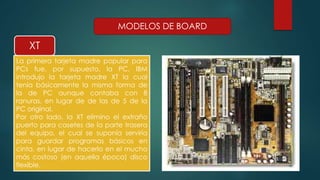

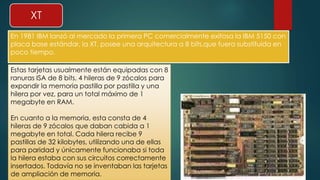

7. XT
MODELOS DE BOARD
La primera tarjeta madre popular para
PCs fue, por supuesto, la PC, IBM
introdujo la tarjeta madre XT la cual
tenía básicamente la misma forma de
la de PC aunque contaba con 8
ranuras, en lugar de de las de 5 de la
PC original.
Por otro lado, la XT elimino el extraño
puerto para casetes de la parte trasera
del equipo, el cual se suponía serviría
para guardar programas básicos en
cinta, en lugar de hacerlo en el mucho
más costoso (en aquella época) disco
flexible.

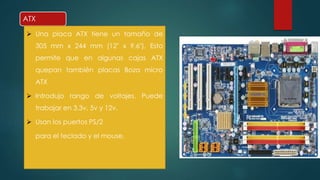

8. ATX
 Una placa ATX tiene un tamaño de
305 mm x 244 mm (12" x 9,6"). Esto
permite que en algunas cajas ATX
quepan también placas Boza micro
ATX
 Introdujo rango de voltajes. Puede
trabajar en 3.3v, 5v y 12v.
 Usan los puertos PS/2
para el teclado y el mouse.

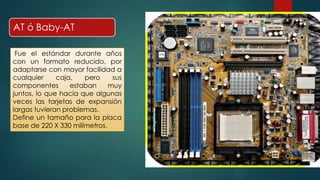

9. AT ó Baby-AT
Fue el estándar durante años
con un formato reducido, por
adaptarse con mayor facilidad a
cualquier caja, pero sus
componentes estaban muy
juntos, lo que hacia que algunas
veces las tarjetas de expansión
largas tuvieran problemas.
Define un tamaño para la placa
base de 220 X 330 milímetros.

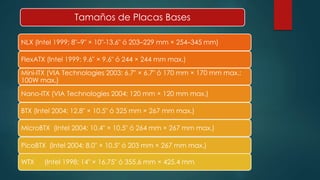

10. Tamaños de Placas Bases
NLX (Intel 1999; 8"–9" × 10"-13.6" ó 203–229 mm × 254–345 mm)
FlexATX (Intel 1999; 9.6" × 9.6" ó 244 × 244 mm max.)
Mini-ITX (VIA Technologies 2003; 6.7" × 6.7" ó 170 mm × 170 mm max.;
100W max.)
Nano-ITX (VIA Technologies 2004; 120 mm × 120 mm max.)
BTX (Intel 2004; 12.8" × 10.5" ó 325 mm × 267 mm max.)
MicroBTX (Intel 2004; 10.4" × 10.5" ó 264 mm × 267 mm max.)
PicoBTX (Intel 2004; 8.0" × 10.5" ó 203 mm × 267 mm max.)
WTX (Intel 1998; 14" × 16.75" ó 355.6 mm × 425.4 mm)

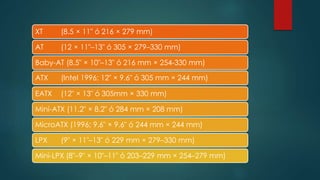

11. XT (8.5 × 11" ó 216 × 279 mm)
AT (12 × 11"–13" ó 305 × 279–330 mm)
Baby-AT (8.5" × 10"–13" ó 216 mm × 254-330 mm)
ATX (Intel 1996; 12" × 9.6" ó 305 mm × 244 mm)
EATX (12" × 13" ó 305mm × 330 mm)
Mini-ATX (11.2" × 8.2" ó 284 mm × 208 mm)
MicroATX (1996; 9.6" × 9.6" ó 244 mm × 244 mm)
LPX (9" × 11"–13" ó 229 mm × 279–330 mm)
Mini-LPX (8"–9" × 10"–11" ó 203–229 mm × 254–279 mm)

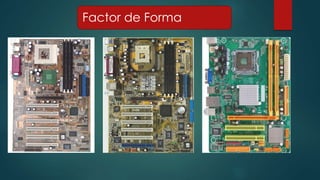

12. Factor de Forma

13. Factor de Forma
AT ATX

14. Factor de Forma

15. Factor de Forma

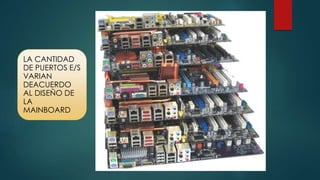

16. LA CANTIDAD
DE PUERTOS E/S
VARIAN
DEACUERDO
AL DISEÑO DE
LA
MAINBOARD

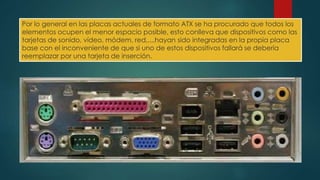

17. Por lo general en las placas actuales de formato ATX se ha procurado que todos los
elementos ocupen el menor espacio posible, esto conlleva que dispositivos como las
tarjetas de sonido, vídeo, módem, red,....hayan sido integradas en la propia placa
base con el inconveniente de que si uno de estos dispositivos fallará se debería
reemplazar por una tarjeta de inserción.

18. Dentro de los componentes de una tarjeta madre
podemos encontrar:
 Procesador.
 Chipset de control
 Puertos (Seriales y Paralelos).
 Puertos de E/S
 Buses (paralelos y seriales ).
 Slots de expansión (ISA, PCI,
AGP...)
 Memoria caché
 BIOS.
 pila

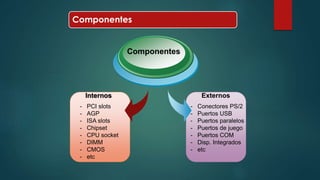

19. Componentes
Internos
- PCI slots
- AGP
- ISA slots
- Chipset
- CPU socket
- DIMM
- CMOS
- etc
Componentes
Externos
- Conectores PS/2
- Puertos USB
- Puertos paralelos
- Puertos de juego
- Puertos COM
- Disp. Integrados
- etc

20. Procesador
Este es el cerebro del COMPUTADOR, porque lee cada instrucción lógica determinada
y realiza acciones y procesos. La CPU puede ser un único chip o una serie de chips
que realizan cálculos aritméticos y lógicos que temporizan y controlan las operaciones
de los demás elementos del sistema.
La velocidad de los procesadores se mide en Megahertz (MHZ = Millones de ciclos por
segundo). Este parámetro indica el número de ciclos de instrucciones que el
procesador realiza por segundo

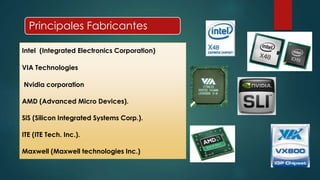

21. Principales Fabricantes
Intel (Integrated Electronics Corporation)
VIA Technologies
Nvidia corporation
AMD (Advanced Micro Devices).
SiS (Silicon Integrated Systems Corp.).
ITE (ITE Tech. Inc.).
Maxwell (Maxwell technologies Inc.)

22. Chipset
El chipset es el "nexo" que conecta el microprocesador con el resto de la tarjeta madre
y por lo tanto con el resto de la computadora. En una PC, consiste en dos partes
básicas -- el puente norte y el puente sur. Todos los varios componentes de la
computadora se comunican con el CPU a través del chipset.
El Northbridge está situado en la parte superior de la placa base, cerca del
microprocesador, y se encarga de la comunicación entre el procesador, la memoria
RAM y el adaptador de la tarjeta gráfica, además de la comunicación con el
Southbridge
situado en la parte inferior de placa

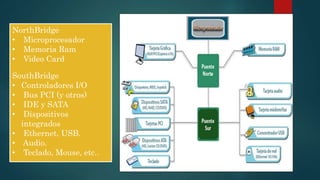

24. NorthBridge
• Microprocesador
• Memoria Ram
• Video Card
SouthBridge
• Controladores I/O
• Bus PCI (y otros)
• IDE y SATA
• Dispositivos
integrados
• Ethernet, USB.
• Audio.
• Teclado, Mouse, etc..

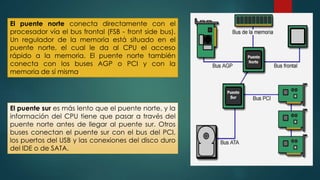

25. El puente norte conecta directamente con el
procesador vía el bus frontal (FSB - front side bus).
Un regulador de la memoria está situado en el
puente norte, el cual le da al CPU el acceso
rápido a la memoria. El puente norte también
conecta con los buses AGP o PCI y con la
memoria de sí misma.
El puente sur es más lento que el puente norte, y la
información del CPU tiene que pasar a través del
puente norte antes de llegar al puente sur. Otros
buses conectan el puente sur con el bus del PCI,
los puertos del USB y las conexiones del disco duro
del IDE o de SATA.

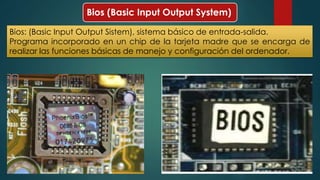

26. Bios (Basic Input Output System)
Bios: (Basic Input Output Sistem), sistema básico de entrada-salida.
Programa incorporado en un chip de la tarjeta madre que se encarga de
realizar las funciones básicas de manejo y configuración del ordenador.

27. La pila
La pila de la Motherboard o de la Tarjeta Madre es la encargada de alimentar la
Memoria de la CMOS (semiconductor complementario de óxido metálico), donde se
aloja la configuración de la BIOS.
La pila o batería de la motherboard tiene una vida útil, esta se va deteriorando con
respecto al uso periódico de nuestro ordenador; una de las señales es: el Cambio
constante de la fecha y hora dando mal el dato, esto es un indicativo que necesita
ser remplazada la Pila o batería.

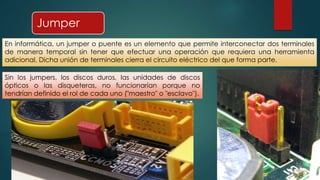

28. Jumper
En informática, un jumper o puente es un elemento que permite interconectar dos terminales
de manera temporal sin tener que efectuar una operación que requiera una herramienta
adicional. Dicha unión de terminales cierra el circuito eléctrico del que forma parte.
Sin los jumpers, los discos duros, las unidades de discos
ópticos o las disqueteras, no funcionarían porque no
tendrían definido el rol de cada uno ("maestro" o "esclavo").

29. Zócalos y Ranuras de expansión
Socket de CPU
El zócalo o (en inglés) socket es una
pieza de plástico que funciona como
intermediario entre la placa base y el
microprocesador.
En general, cada familia de
microprocesador requiere un tipo
distinto de zócalo, ya que existen
diferencias en el número de pines, su
disposición geométrica y la
interconexión requerida con los
componentes de la placa base.

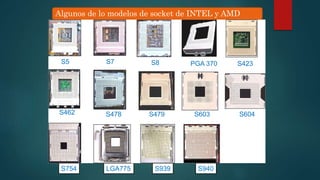

30. Algunos de lo modelos de socket de INTEL y AMD
S5
S7 S8 PGA 370 S423
S7 S8 PGA 370 S423
S462 S479 S603 S604
S478
LGA775
S479 S603 S604
S462
S754
S939 S940
S5
S478

31. SOCKETS VIGENTES
PGA 370 MPGA 478 LGA 775
939 AM2 AM3

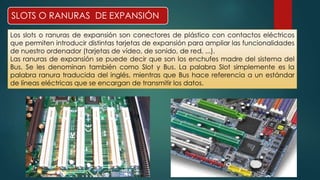

32. SLOTS O RANURAS DE EXPANSIÓN
Los slots o ranuras de expansión son conectores de plástico con contactos eléctricos
que permiten introducir distintas tarjetas de expansión para ampliar las funcionalidades
de nuestro ordenador (tarjetas de vídeo, de sonido, de red, ...).
Las ranuras de expansión se puede decir que son los enchufes madre del sistema del
Bus. Se les denominan también como Slot y Bus. La palabra Slot simplemente es la
palabra ranura traducida del inglés, mientras que Bus hace referencia a un estándar
de líneas eléctricas que se encargan de transmitir los datos.

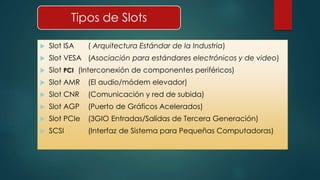

33. Tipos de Slots
 Slot ISA ( Arquitectura Estándar de la Industria)
 Slot VESA (Asociación para estándares electrónicos y de video)
 Slot PCI (Interconexión de componentes periféricos)

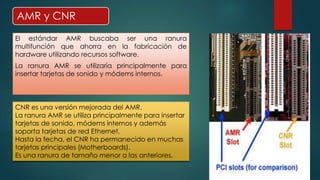

 Slot AMR (El audio/módem elevador)
 Slot CNR (Comunicación y red de subida)
 Slot AGP (Puerto de Gráficos Acelerados)
 Slot PCIe (3GIO Entradas/Salidas de Tercera Generación)
 SCSI (Interfaz de Sistema para Pequeñas Computadoras)

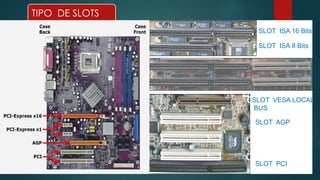

34. TIPO DE SLOTS
SLOT ISA 16 Bits
SLOT ISA 8 Bits
SLOT VESA LOCAL
BUS
SLOT AGP
SLOT PCI

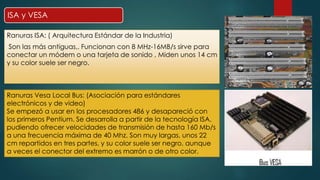

35. ISA y VESA
Ranuras ISA: ( Arquitectura Estándar de la Industria)
Son las más antiguas,. Funcionan con 8 MHz-16MB/s sirve para
conectar un módem o una tarjeta de sonido , Miden unos 14 cm
y su color suele ser negro.
Ranuras Vesa Local Bus: (Asociación para estándares
electrónicos y de video)
Se empezó a usar en los procesadores 486 y desapareció con
los primeros Pentium. Se desarrolla a partir de la tecnología ISA,
pudiendo ofrecer velocidades de transmisión de hasta 160 Mb/s
a una frecuencia máxima de 40 Mhz. Son muy largas, unos 22
cm repartidos en tres partes, y su color suele ser negro, aunque
a veces el conector del extremo es marrón o de otro color.

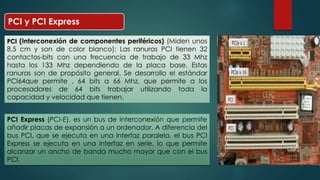

36. PCI y PCI Express
PCI (Interconexión de componentes periféricos) (Miden unos
8,5 cm y son de color blanco): Las ranuras PCI tienen 32
contactos-bits con una frecuencia de trabajo de 33 Mhz
hasta los 133 Mhz dependiendo de la placa base. Estas
ranuras son de propósito general. Se desarrollo el estándar
PCI64que permite , 64 bits a 66 Mhz, que permite a los
procesadores de 64 bits trabajar utilizando toda la
capacidad y velocidad que tienen.
PCI Express (PCI-E), es un bus de interconexión que permite
añadir placas de expansión a un ordenador. A diferencia del
bus PCI, que se ejecuta en una interfaz paralela, el bus PCI
Express se ejecuta en una interfaz en serie, lo que permite
alcanzar un ancho de banda mucho mayor que con el bus
PCI.

37. AMR y CNR
El estándar AMR buscaba ser una ranura
multifunción que ahorra en la fabricación de
hardware utilizando recursos software.
La ranura AMR se utilizaría principalmente para
insertar tarjetas de sonido y módems internos.
CNR es una versión mejorada del AMR.
La ranura AMR se utiliza principalmente para insertar
tarjetas de sonido, módems internos y además
soporta tarjetas de red Ethernet.
Hasta la fecha, el CNR ha permanecido en muchas
tarjetas principales (Motherboards).
Es una ranura de tamaño menor a las anteriores.

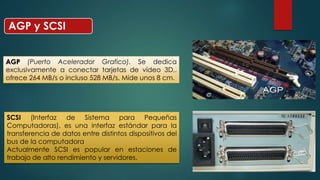

38. AGP y SCSI
AGP (Puerto Acelerador Grafico). Se dedica
exclusivamente a conectar tarjetas de vídeo 3D,.
ofrece 264 MB/s o incluso 528 MB/s. Mide unos 8 cm.
SCSI (Interfaz de Sistema para Pequeñas
Computadoras), es una interfaz estándar para la
transferencia de datos entre distintos dispositivos del
bus de la computadora
Actualmente SCSI es popular en estaciones de
trabajo de alto rendimiento y servidores.

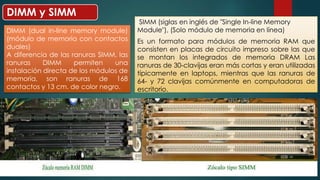

39. SIMM (siglas en inglés de "Single In-line Memory
Module"), (Solo módulo de memoria en línea)
Es un formato para módulos de memoria RAM que
consisten en placas de circuito impreso sobre las que
se montan los integrados de memoria DRAM Las
ranuras de 30-clavijas eran más cortas y eran utilizadas
típicamente en laptops, mientras que las ranuras de
64- y 72 clavijas comúnmente en computadoras de
escritorio.
DIMM y SIMM
DIMM (dual in-line memory module)
(módulo de memoria con contactos
duales)
A diferencia de las ranuras SIMM, las
ranuras DIMM permiten una
instalación directa de los módulos de
memoria, son ranuras de 168
contactos y 13 cm. de color negro.

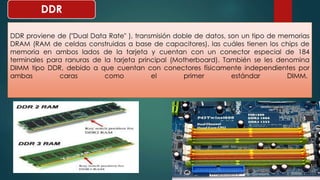

40. DDR
DDR proviene de ("Dual Data Rate" ), transmisión doble de datos, son un tipo de memorias
DRAM (RAM de celdas construidas a base de capacitores), las cuáles tienen los chips de
memoria en ambos lados de la tarjeta y cuentan con un conector especial de 184
terminales para ranuras de la tarjeta principal (Motherboard). También se les denomina
DIMM tipo DDR, debido a que cuentan con conectores físicamente independientes por
ambas caras como el primer estándar DIMM.

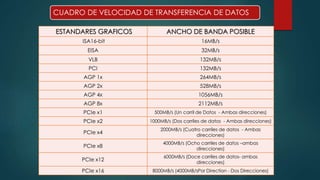

41. CUADRO DE VELOCIDAD DE TRANSFERENCIA DE DATOS
ESTANDARES GRAFICOS ANCHO DE BANDA POSIBLE
ISA16-bit 16MB/s
EISA 32MB/s
VLB 132MB/s
PCI 132MB/s
AGP 1x 264MB/s
AGP 2x 528MB/s
AGP 4x 1056MB/s
AGP 8x 2112MB/s
PCIe x1 500MB/s (Un carril de Datos - Ambas direcciones)
PCIe x2 1000MB/s (Dos carriles de datos - Ambas direcciones)
PCIe x4
2000MB/s (Cuatro carriles de datos - Ambas
direcciones)
PCIe x8
4000MB/s (Ocho carriles de datos –ambas
direcciones)
PCIe x12
6000MB/s (Doce carriles de datos- ambas
direcciones)
PCIe x16 8000MB/s (4000MB/sPor Direction - Dos Direcciones)

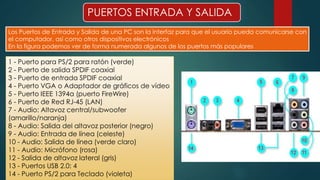

42. PUERTOS ENTRADA Y SALIDA
Los Puertos de Entrada y Salida de una PC son la interfaz para que el usuario pueda comunicarse con
el computador, así como otros dispositivos electrónicos
En la figura podemos ver de forma numerada algunos de los puertos más populares
1 - Puerto para PS/2 para ratón (verde)
2 - Puerto de salida SPDIF coaxial
3 - Puerto de entrada SPDIF coaxial
4 - Puerto VGA o Adaptador de gráficos de vídeo
5 - Puerto IEEE 1394a (puerto FireWire)
6 - Puerto de Red RJ-45 (LAN)
7 - Audio: Altavoz central/subwoofer
(amarillo/naranja)
8 - Audio: Salida del altavoz posterior (negro)
9 - Audio: Entrada de línea (celeste)
10 - Audio: Salida de línea (verde claro)
11 - Audio: Micrófono (rosa)
12 - Salida de altavoz lateral (gris)
13 - Puertos USB 2.0: 4
14 - Puerto PS/2 para Teclado (violeta)

44. Puertos paralelos
El puerto paralelo permite la transmisión de datos en un sólo sentido desde una
fuente a un dispositivo secundario, por ejemplo, desde un ordenador a una
impresora.
Tienen un conector de 25 pines, cada uno con una función diferente. Transfieren 1
byte (8 bits) a la vez en una sola dirección.
Existe otro tipo de puerto paralelo que permite comunicación en dos direcciones,
el puerto IDE (o Paralell ATA, abreviado PATA) utilizado para la conexión de discos
duros, lectoras/grabadoras ópticas (CD/DVD/Blu-Ray), etc.

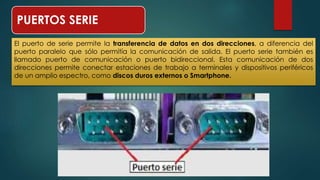

45. PUERTOS SERIE
El puerto de serie permite la transferencia de datos en dos direcciones, a diferencia del
puerto paralelo que sólo permitía la comunicación de salida. El puerto serie también es
llamado puerto de comunicación o puerto bidireccional. Esta comunicación de dos
direcciones permite conectar estaciones de trabajo a terminales y dispositivos periféricos
de un amplio espectro, como discos duros externos o Smartphone.

46. PUERTOS USB
USB (Bus Universal en Serie)
Sirven para conectar USB adicionales, como los que están situados en
el frontal de la caja. Es una entrada de acceso para que el usuario
pueda compartir información almacenada de diferentes dispositivos

47. PUERTO IDE
Los conectores IDE (La electrónica de dispositivos
integrados)
Especificaciones
Conectable en caliente no
Externono
Señal de Datos
Ancho 16 bits
Ancho de banda 16 MB/s originalmente
Después 33, 66, 100, 133 y 166 MB/s
Max nº dispositivos2 (maestro/esclavo)
Protocolo Paralelo
Cable Cable de cinta plano de 40 hilos,
posteriormente incrementado a 80 por seguridad.
Pines 40 (factor forma 3.5) o 44 (factor forma
2.5)
Se pueden conectar uno o dos dispositivos como
por ejemplo:
Un Disco Duro y un CD ROM.(o DVD).
Dos Discos Duros.

48. PUERTO SATA
SATA (Serial conexión de tecnología
avanzada) es una arquitectura "punto a
punto". Es decir, la conexión entre puerto y
dispositivo es directa, cada dispositivo se
conecta directamente a un controlador
SATA, no como sucedía en los viejos PATA
que las interfaces se segmentaban en
maestras y esclavas.
Especificaciones
Conectable en caliente Sí, con soporte de otros
componentes del sistema.
Externo Sí, con eSATA. Y por USB, con case o caja
externa.
Cable Cable plano
Pines 7

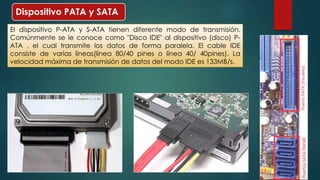

49. Dispositivo PATA y SATA
El dispositivo P-ATA y S-ATA tienen diferente modo de transmisión.
Comúnmente se le conoce como "Disco IDE" al dispositivo (disco) P-ATA
, el cual transmite los datos de forma paralela. El cable IDE
consiste de varias líneas(línea 80/40 pines o línea 40/ 40pines). La
velocidad máxima de transmisión de datos del modo IDE es 133MB/s.

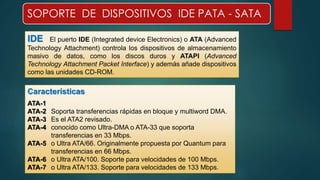

50. SOPORTE DE DISPOSITIVOS IDE PATA - SATA
IDE El puerto IDE (Integrated device Electronics) o ATA (Advanced
Technology Attachment) controla los dispositivos de almacenamiento
masivo de datos, como los discos duros y ATAPI (Advanced
Technology Attachment Packet Interface) y además añade dispositivos
como las unidades CD-ROM.
Características
ATA-1
ATA-2 Soporta transferencias rápidas en bloque y multiword DMA.
ATA-3 Es el ATA2 revisado.
ATA-4 conocido como Ultra-DMA o ATA-33 que soporta
transferencias en 33 Mbps.
ATA-5 o Ultra ATA/66. Originalmente propuesta por Quantum para
transferencias en 66 Mbps.
ATA-6 o Ultra ATA/100. Soporte para velocidades de 100 Mbps.
ATA-7 o Ultra ATA/133. Soporte para velocidades de 133 Mbps.

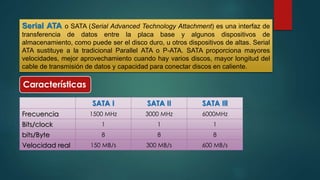

51. Serial ATA o SATA (Serial Advanced Technology Attachment) es una interfaz de
transferencia de datos entre la placa base y algunos dispositivos de
almacenamiento, como puede ser el disco duro, u otros dispositivos de altas. Serial
ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores
velocidades, mejor aprovechamiento cuando hay varios discos, mayor longitud del
cable de transmisión de datos y capacidad para conectar discos en caliente.
SATA I SATA II SATA Ill
Características
Frecuencia 1500 MHz 3000 MHz 6000MHz
Bits/clock 1 1 1
bits/Byte 8 8 8
Velocidad real 150 MB/s 300 MB/s 600 MB/s

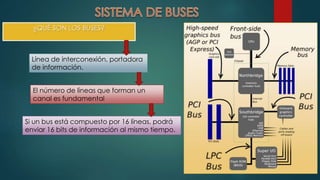

52. ¿QUÉ SON LOS BUSES?
Línea de interconexión, portadora
de información.
El número de líneas que forman un
canal es fundamental
Si un bus está compuesto por 16 líneas, podrá
enviar 16 bits de información al mismo tiempo.

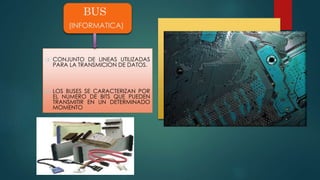

53. BUS
(INFORMATICA)
 IMÁGENES
 CONJUNTO DE LINEAS UTILIZADAS
PARA LA TRANSMICION DE DATOS.
 LOS BUSES SE CARACTERIZAN POR
EL NUMERO DE BITS QUE PUEDEN
TRANSMITIR EN UN DETERMINADO
MOMENTO

54. TIPOS DE BUS
•Bus Serial •Bus Paralelo
LARGAS
DISTANCIAS
CORTAS
DISTANCIAS

55. BUS
PARALELO
Ha sido utilizado de manera intensiva desde: el
bus del procesador, los buses de discos duros,
tarjetas de expansión y de video, hasta las
impresoras.
LINEAS DE DIRECCION: (posición)
LINEAS DE CONTROL: (señales de
arbitraje)
LINEAS DE DATOS: (transmiten los bits)

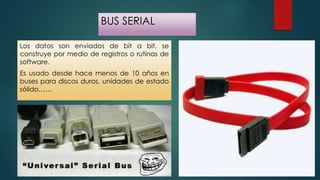

56. BUS SERIAL
Los datos son enviados de bit a bit, se
construye por medio de registros o rutinas de
software.
Es usado desde hace menos de 10 años en
buses para discos duros, unidades de estado
sólido……

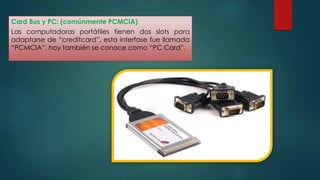

57. Card Bus y PC: (comúnmente PCMCIA)
Las computadoras portátiles tienen dos slots para
adaptarse de “creditcard”, esta interfase fue llamada
“PCMCIA”, hoy también se conoce como “PC Card”.

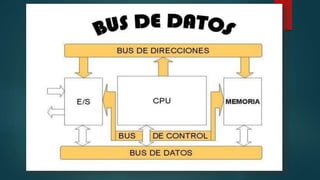

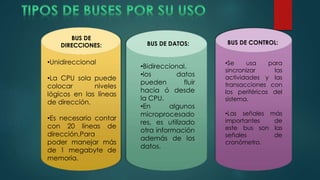

58. BUS DE
DIRECCIONES: BUS DE DATOS: BUS DE CONTROL:
•Unidireccional
•La CPU sola puede
colocar niveles
lógicos en las líneas
de dirección.
•Es necesario contar
con 20 líneas de
dirección,Para
poder manejar más
de 1 megabyte de
memoria.
•Bidireccional.
•los datos
pueden fluir
hacia ó desde
la CPU.
•En algunos
microprocesado
res, es utilizado
otra información
además de los
datos.
•Se usa para
sincronizar las
actividades y las
transacciones con
los periféricos del
sistema.
•Las señales más
importantes de
este bus son las
señales de
cronómetro.

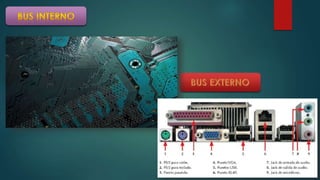

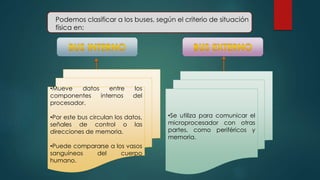

60. Podemos clasificar a los buses, según el criterio de situación
física en:
•Mueve datos entre los
componentes internos del
procesador.
•Por este bus circulan los datos,
señales de control o las
direcciones de memoria.
•Puede compararse a los vasos
sanguíneos del cuerpo
humano.
•Se utiliza para comunicar el
microprocesador con otras
partes, como periféricos y
memoria.

62. Desde que los procesadores
empezaron a funcionar con
frecuencias más altas, se
hizo necesario jerarquizar los
buses de acuerdo a su
frecuencia: se creó el
concepto de bus de sistema
(conexión entre el
procesador y la RAM) y de
buses de expansión,
haciendo necesario el uso
de un chipset.
Jerarquía de diversos buses
en un equipo relativamente
moderno: SATA, FSB, AGP,
USB entre otros.

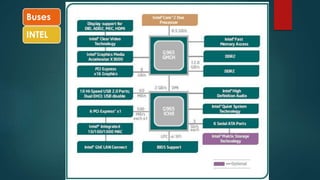

63. Buses
INTEL

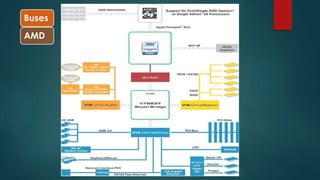

64. Buses
AMD

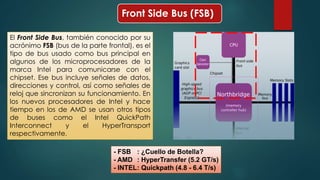

65. Front Side Bus (FSB)
El Front Side Bus, también conocido por su
acrónimo FSB (bus de la parte frontal), es el
tipo de bus usado como bus principal en
algunos de los microprocesadores de la
marca Intel para comunicarse con el
chipset. Ese bus incluye señales de datos,
direcciones y control, así como señales de
reloj que sincronizan su funcionamiento. En
los nuevos procesadores de Intel y hace
tiempo en los de AMD se usan otros tipos
de buses como el Intel QuickPath
Interconnect y el HyperTransport
respectivamente.
- FSB : ¿Cuello de Botella?
- AMD : HyperTransfer (5.2 GT/s)
- INTEL: Quickpath (4.8 - 6.4 T/s)

66. Bus de Memoria
 Velocidad del Bus de Memoria depende de
la tecnología de memoria utilizada.
 El punto es lograr que la velocidad de
transferencia de este bus alcance al FSB.
 SDRAM DDR/DDR2/DDR3 hace
overclocking para lograr altas tasas de
transferencia.
 Especificación Típica: DDR3-
1600/200MHz/800MHz/1600MT/12800 MB/s

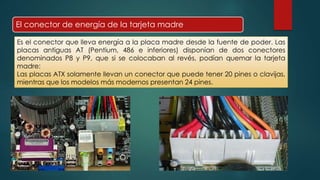

67. El conector de energía de la tarjeta madre
Es el conector que lleva energía a la placa madre desde la fuente de poder. Las
placas antiguas AT (Pentium, 486 e inferiores) disponían de dos conectores
denominados P8 y P9, que si se colocaban al revés, podían quemar la tarjeta
madre:
Las placas ATX solamente llevan un conector que puede tener 20 pines o clavijas,
mientras que los modelos más modernos presentan 24 pines.

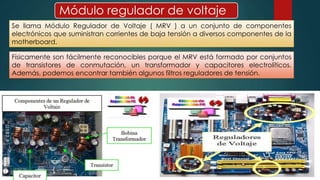

68. Módulo regulador de voltaje
Se llama Módulo Regulador de Voltaje ( MRV ) a un conjunto de componentes
electrónicos que suministran corrientes de baja tensión a diversos componentes de la
motherboard.
Físicamente son fácilmente reconocibles porque el MRV está formado por conjuntos
de transistores de conmutación, un transformador y capacitores electrolíticos.
Además, podemos encontrar también algunos filtros reguladores de tensión.

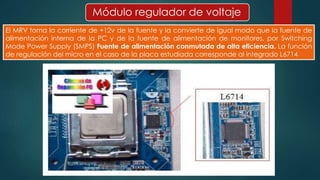

69. Módulo regulador de voltaje
El MRV toma la corriente de +12v de la fuente y la convierte de igual modo que la fuente de
alimentación interna de la PC y de la fuente de alimentación de monitores, por Switching
Mode Power Supply (SMPS) Fuente de alimentación conmutada de alta eficiencia. La función
de regulación del micro en el caso de la placa estudiada corresponde al integrado L6714

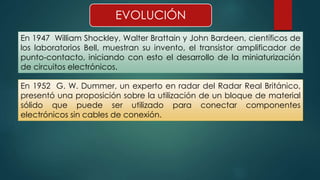

70. EVOLUCIÓN
En 1947 William Shockley, Walter Brattain y John Bardeen, científicos de
los laboratorios Bell, muestran su invento, el transistor amplificador de
punto-contacto, iniciando con esto el desarrollo de la miniaturización
de circuitos electrónicos.
En 1952 G. W. Dummer, un experto en radar del Radar Real Británico,
presentó una proposición sobre la utilización de un bloque de material
sólido que puede ser utilizado para conectar componentes
electrónicos sin cables de conexión.

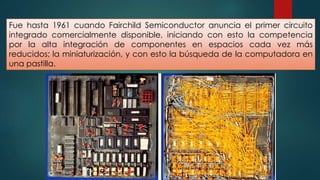

71. Fue hasta 1961 cuando Fairchild Semiconductor anuncia el primer circuito
integrado comercialmente disponible, iniciando con esto la competencia
por la alta integración de componentes en espacios cada vez más
reducidos; la miniaturización, y con esto la búsqueda de la computadora en
una pastilla.

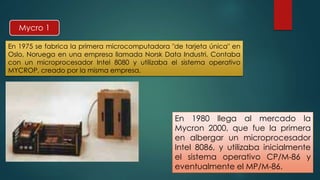

72. Mycro 1
En 1975 se fabrica la primera microcomputadora "de tarjeta única" en
Oslo, Noruega en una empresa llamada Norsk Data Industri. Contaba
con un microprocesador Intel 8080 y utilizaba el sistema operativo
MYCROP, creado por la misma empresa.
En 1980 llega al mercado la
Mycron 2000, que fue la primera
en albergar un microprocesador
Intel 8086, y utilizaba inicialmente
el sistema operativo CP/M-86 y
eventualmente el MP/M-86.

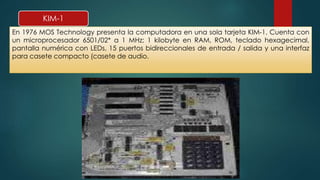

73. KIM-1
En 1976 MOS Technology presenta la computadora en una sola tarjeta KIM-1. Cuenta con
un microprocesador 6501/02* a 1 MHz; 1 kilobyte en RAM, ROM, teclado hexagecimal,
pantalla numérica con LEDs, 15 puertos bidireccionales de entrada / salida y una interfaz
para casete compacto (casete de audio.

74. XT
En 1981 IBM lanzó al mercado la primera PC comercialmente exitosa la IBM 5150 con
placa base estándar, la XT, posee una arquitectura a 8 bits,que fuera substituida en
poco tiempo.
Estas tarjetas usualmente están equipadas con 8
ranuras ISA de 8 bits, 4 hileras de 9 zócalos para
expandir la memoria pastilla por pastilla y una
hilera por vez, para un total máximo de 1
megabyte en RAM.
En cuanto a la memoria, esta consta de 4
hileras de 9 zócalos que daban cabida a 1
megabyte en total. Cada hilera recibe 9
pastillas de 32 kilobytes, utilizando una de ellas
para paridad y únicamente funcionaba si toda
la hilera estaba con sus circuitos correctamente
insertados. Todavía no se inventaban las tarjetas
de ampliación de memoria.

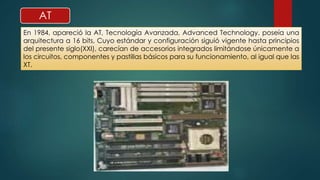

75. AT
En 1984, apareció la AT, Tecnología Avanzada, Advanced Technology. poseía una
arquitectura a 16 bits, Cuyo estándar y configuración siguió vigente hasta principios
del presente siglo(XXI), carecían de accesorios integrados limitándose únicamente a
los circuitos, componentes y pastillas básicos para su funcionamiento, al igual que las
XT.

76. ATX
En 1996 comenzó su historia con una serie de debates sobre su utilidad debida
principalmente al requerimiento de nuevos diseños de fuente de poder y gabinete. El
estándar ATX permite la colocación de la UCP de forma que no moleste en el
posicionamiento de las tarjetas de expansión, por largas que estas sean y está colocada al
lado de la fuente de alimentación para recibir aire fresco del ventilador de esta. Se
descubren exteriormente porque tiene más conectores, los cuales están agrupados y los
conectores de teclado y ratón son tipo PS/2.
ATX estándar: Tradicionalmente, el formato del
estándar ATX es de 305 x 244 mm. Incluye un
conector AGP y 6 conectores PCI.

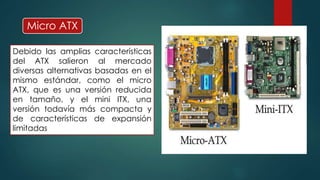

77. Micro ATX
Debido las amplias características
del ATX salieron al mercado
diversas alternativas basadas en el
mismo estándar, como el micro
ATX, que es una versión reducida
en tamaño, y el mini ITX, una
versión todavía más compacta y
de características de expansión
limitadas

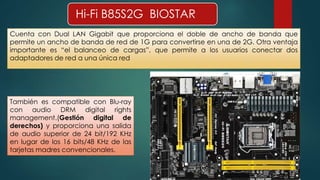

78. Hi-Fi B85S2G BIOSTAR
Cuenta con Dual LAN Gigabit que proporciona el doble de ancho de banda que
permite un ancho de banda de red de 1G para convertirse en una de 2G. Otra ventaja
importante es “el balanceo de cargas”, que permite a los usuarios conectar dos
adaptadores de red a una única red
También es compatible con Blu-ray
con audio DRM digital rights
management.(Gestión digital de
derechos) y proporciona una salida
de audio superior de 24 bit/192 KHz
en lugar de los 16 bits/48 KHz de las
tarjetas madres convencionales.

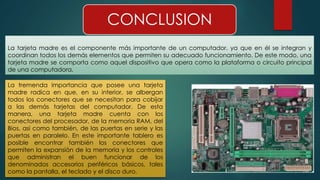

79. CONCLUSION
La tarjeta madre es el componente más importante de un computador, ya que en él se integran y
coordinan todos los demás elementos que permiten su adecuado funcionamiento. De este modo, una
tarjeta madre se comporta como aquel dispositivo que opera como la plataforma o circuito principal
de una computadora.
La tremenda importancia que posee una tarjeta
madre radica en que, en su interior, se albergan
todos los conectores que se necesitan para cobijar
a las demás tarjetas del computador. De esta
manera, una tarjeta madre cuenta con los
conectores del procesador, de la memoria RAM, del
Bios, asi como también, de las puertas en serie y las
puertas en paralelo. En este importante tablero es
posible encontrar también los conectores que
permiten la expansión de la memoria y los controles
que administran el buen funcionar de los
denominados accesorios periféricos básicos, tales
como la pantalla, el teclado y el disco duro.
