Este documento presenta un taller sobre electricidad y circuitos eléctricos. Incluye ejercicios para calcular magnitudes y conversiones, intensidad de corriente en circuitos simples y en serie, potencia eléctrica, e intensidad para diferentes aparatos eléctricos usando las leyes de Ohm y Kirchhoff. El taller también cubre estrategias para reducir costos de servicios públicos mediante el uso eficiente de energía y energías alternativas.

1. SANTIAGO DE CALI
AREA: TECNOLOGIA E INFORMATICA
GUIA- TALLER EN CLASE ORIENTADO POR EL
DOCENTE
GRADO 10-3 ESTUDIANTE: Jefferson Alexis Quiñones
DOCENTE: Mag. GUILLERMO MONDRAGON CASTRO
LICEO
DEPARTAMENTAL
Versión: Fecha: 31/01/2011 Página Código:
TALLER
1. toma el recibo de servicios de tu casa y realizas un análisis sobre consumo y costo del servicio
2. como puedes generar una estrategia en casa y en el colegio para disminuir costos en
los servicios públicos. ( se debe ahorrar ) / COMO USAR ENERGIAS ALTERNATIVAS.
3. magnitudes y conversiones: Múltiplos: M = mega = 1 millón = 106
K = kilo = mil =
Submúltiplos: m = mili, milésima = 0.001= 10 -3
= micro, millonésima =
4. completar:
1000v = __ k V 1000V = _______ M V 200mA = ____ A
2000 A = __________ A
5. Problemas :
1. en un circuito simple, se tiene una resistencia de 10 y un 120 V de fuerza
electromotriz. Calcule la intensidad.
2. en un circuito en serie se tiene una resistencia de 10 y otra de 20 y 120 V de fuerza
electromotriz. Calcule la intensidad.
3. se tiene en un circuito simple una resistencia de 20 y una fuerza E de 120V. calcule la
potencia P.
4. en el televisor de Josefa encontramos que tiene: AC = 110v = E, 6500 W = P. Calcule la
intensidad.
5. la grabadora con CD de Juan tiene las siguientes características AC =120 V 60 HZ,
18W power consumption
DC 12V (1.5V X 8). Calcule la intensidad.
R// 1.
Electricidad: 300 kWh x $0.15/kWh = $45
Agua: 10 m3 x $1/m3 = $10
Gas: 20 m3 x $0.60/m3 = $12
El costo total del servicio sería de $67 por mes.

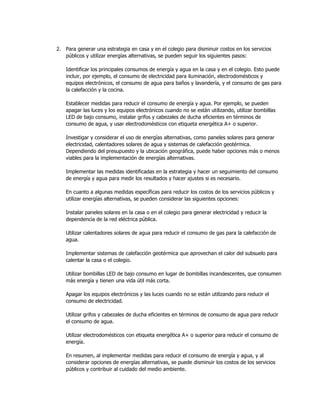

2. 2. Para generar una estrategia en casa y en el colegio para disminuir costos en los servicios
públicos y utilizar energías alternativas, se pueden seguir los siguientes pasos:
Identificar los principales consumos de energía y agua en la casa y en el colegio. Esto puede
incluir, por ejemplo, el consumo de electricidad para iluminación, electrodomésticos y
equipos electrónicos, el consumo de agua para baños y lavandería, y el consumo de gas para
la calefacción y la cocina.
Establecer medidas para reducir el consumo de energía y agua. Por ejemplo, se pueden
apagar las luces y los equipos electrónicos cuando no se están utilizando, utilizar bombillas
LED de bajo consumo, instalar grifos y cabezales de ducha eficientes en términos de
consumo de agua, y usar electrodomésticos con etiqueta energética A+ o superior.
Investigar y considerar el uso de energías alternativas, como paneles solares para generar
electricidad, calentadores solares de agua y sistemas de calefacción geotérmica.
Dependiendo del presupuesto y la ubicación geográfica, puede haber opciones más o menos
viables para la implementación de energías alternativas.
Implementar las medidas identificadas en la estrategia y hacer un seguimiento del consumo
de energía y agua para medir los resultados y hacer ajustes si es necesario.
En cuanto a algunas medidas específicas para reducir los costos de los servicios públicos y
utilizar energías alternativas, se pueden considerar las siguientes opciones:
Instalar paneles solares en la casa o en el colegio para generar electricidad y reducir la
dependencia de la red eléctrica pública.
Utilizar calentadores solares de agua para reducir el consumo de gas para la calefacción de
agua.
Implementar sistemas de calefacción geotérmica que aprovechan el calor del subsuelo para
calentar la casa o el colegio.
Utilizar bombillas LED de bajo consumo en lugar de bombillas incandescentes, que consumen
más energía y tienen una vida útil más corta.
Apagar los equipos electrónicos y las luces cuando no se están utilizando para reducir el
consumo de electricidad.
Utilizar grifos y cabezales de ducha eficientes en términos de consumo de agua para reducir
el consumo de agua.
Utilizar electrodomésticos con etiqueta energética A+ o superior para reducir el consumo de
energía.
En resumen, al implementar medidas para reducir el consumo de energía y agua, y al
considerar opciones de energías alternativas, se puede disminuir los costos de los servicios
públicos y contribuir al cuidado del medio ambiente.

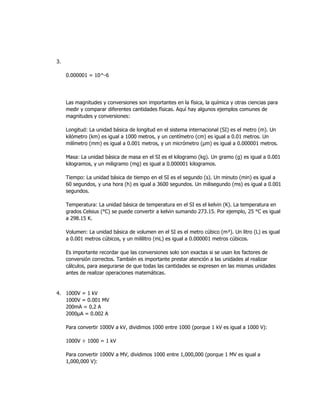

3. 3.
0.000001 = 10^-6
Las magnitudes y conversiones son importantes en la física, la química y otras ciencias para
medir y comparar diferentes cantidades físicas. Aquí hay algunos ejemplos comunes de
magnitudes y conversiones:
Longitud: La unidad básica de longitud en el sistema internacional (SI) es el metro (m). Un
kilómetro (km) es igual a 1000 metros, y un centímetro (cm) es igual a 0.01 metros. Un
milímetro (mm) es igual a 0.001 metros, y un micrómetro (μm) es igual a 0.000001 metros.
Masa: La unidad básica de masa en el SI es el kilogramo (kg). Un gramo (g) es igual a 0.001
kilogramos, y un miligramo (mg) es igual a 0.000001 kilogramos.
Tiempo: La unidad básica de tiempo en el SI es el segundo (s). Un minuto (min) es igual a
60 segundos, y una hora (h) es igual a 3600 segundos. Un milisegundo (ms) es igual a 0.001
segundos.
Temperatura: La unidad básica de temperatura en el SI es el kelvin (K). La temperatura en
grados Celsius (°C) se puede convertir a kelvin sumando 273.15. Por ejemplo, 25 °C es igual
a 298.15 K.
Volumen: La unidad básica de volumen en el SI es el metro cúbico (m³). Un litro (L) es igual
a 0.001 metros cúbicos, y un mililitro (mL) es igual a 0.000001 metros cúbicos.
Es importante recordar que las conversiones solo son exactas si se usan los factores de
conversión correctos. También es importante prestar atención a las unidades al realizar
cálculos, para asegurarse de que todas las cantidades se expresen en las mismas unidades
antes de realizar operaciones matemáticas.
4. 1000V = 1 kV
1000V = 0.001 MV
200mA = 0.2 A
2000μA = 0.002 A
Para convertir 1000V a kV, dividimos 1000 entre 1000 (porque 1 kV es igual a 1000 V):
1000V ÷ 1000 = 1 kV
Para convertir 1000V a MV, dividimos 1000 entre 1,000,000 (porque 1 MV es igual a
1,000,000 V):

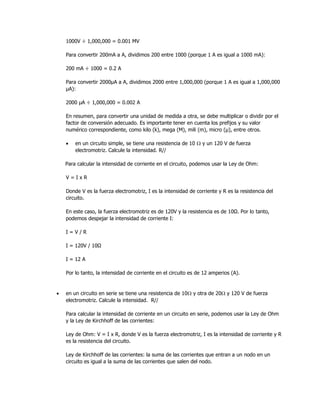

4. 1000V ÷ 1,000,000 = 0.001 MV
Para convertir 200mA a A, dividimos 200 entre 1000 (porque 1 A es igual a 1000 mA):
200 mA ÷ 1000 = 0.2 A
Para convertir 2000μA a A, dividimos 2000 entre 1,000,000 (porque 1 A es igual a 1,000,000
μA):
2000 μA ÷ 1,000,000 = 0.002 A
En resumen, para convertir una unidad de medida a otra, se debe multiplicar o dividir por el
factor de conversión adecuado. Es importante tener en cuenta los prefijos y su valor
numérico correspondiente, como kilo (k), mega (M), mili (m), micro (μ), entre otros.
• en un circuito simple, se tiene una resistencia de 10  y un 120 V de fuerza
electromotriz. Calcule la intensidad. R//
Para calcular la intensidad de corriente en el circuito, podemos usar la Ley de Ohm:
V = I x R
Donde V es la fuerza electromotriz, I es la intensidad de corriente y R es la resistencia del
circuito.
En este caso, la fuerza electromotriz es de 120V y la resistencia es de 10Ω. Por lo tanto,
podemos despejar la intensidad de corriente I:
I = V / R
I = 120V / 10Ω
I = 12 A
Por lo tanto, la intensidad de corriente en el circuito es de 12 amperios (A).
• en un circuito en serie se tiene una resistencia de 10 y otra de 20 y 120 V de fuerza
electromotriz. Calcule la intensidad. R//
Para calcular la intensidad de corriente en un circuito en serie, podemos usar la Ley de Ohm
y la Ley de Kirchhoff de las corrientes:
Ley de Ohm: V = I x R, donde V es la fuerza electromotriz, I es la intensidad de corriente y R
es la resistencia del circuito.
Ley de Kirchhoff de las corrientes: la suma de las corrientes que entran a un nodo en un
circuito es igual a la suma de las corrientes que salen del nodo.

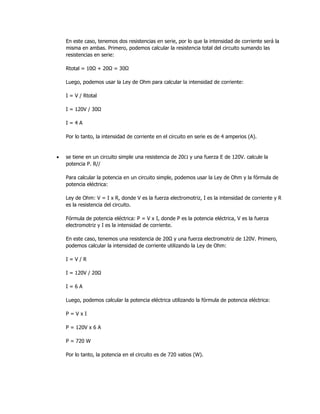

5. En este caso, tenemos dos resistencias en serie, por lo que la intensidad de corriente será la
misma en ambas. Primero, podemos calcular la resistencia total del circuito sumando las
resistencias en serie:
Rtotal = 10Ω + 20Ω = 30Ω
Luego, podemos usar la Ley de Ohm para calcular la intensidad de corriente:
I = V / Rtotal
I = 120V / 30Ω
I = 4 A
Por lo tanto, la intensidad de corriente en el circuito en serie es de 4 amperios (A).
• se tiene en un circuito simple una resistencia de 20 y una fuerza E de 120V. calcule la
potencia P. R//
Para calcular la potencia en un circuito simple, podemos usar la Ley de Ohm y la fórmula de
potencia eléctrica:
Ley de Ohm: V = I x R, donde V es la fuerza electromotriz, I es la intensidad de corriente y R
es la resistencia del circuito.
Fórmula de potencia eléctrica: P = V x I, donde P es la potencia eléctrica, V es la fuerza
electromotriz y I es la intensidad de corriente.
En este caso, tenemos una resistencia de 20Ω y una fuerza electromotriz de 120V. Primero,
podemos calcular la intensidad de corriente utilizando la Ley de Ohm:
I = V / R
I = 120V / 20Ω
I = 6 A
Luego, podemos calcular la potencia eléctrica utilizando la fórmula de potencia eléctrica:
P = V x I
P = 120V x 6 A
P = 720 W
Por lo tanto, la potencia en el circuito es de 720 vatios (W).

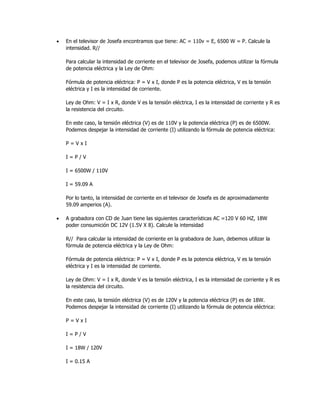

6. • En el televisor de Josefa encontramos que tiene: AC = 110v = E, 6500 W = P. Calcule la
intensidad. R//
Para calcular la intensidad de corriente en el televisor de Josefa, podemos utilizar la fórmula
de potencia eléctrica y la Ley de Ohm:
Fórmula de potencia eléctrica: P = V x I, donde P es la potencia eléctrica, V es la tensión
eléctrica y I es la intensidad de corriente.
Ley de Ohm: V = I x R, donde V es la tensión eléctrica, I es la intensidad de corriente y R es
la resistencia del circuito.
En este caso, la tensión eléctrica (V) es de 110V y la potencia eléctrica (P) es de 6500W.
Podemos despejar la intensidad de corriente (I) utilizando la fórmula de potencia eléctrica:
P = V x I
I = P / V
I = 6500W / 110V
I = 59.09 A
Por lo tanto, la intensidad de corriente en el televisor de Josefa es de aproximadamente
59.09 amperios (A).
• A grabadora con CD de Juan tiene las siguientes características AC =120 V 60 HZ, 18W
poder consumición DC 12V (1.5V X 8). Calcule la intensidad
R// Para calcular la intensidad de corriente en la grabadora de Juan, debemos utilizar la
fórmula de potencia eléctrica y la Ley de Ohm:
Fórmula de potencia eléctrica: P = V x I, donde P es la potencia eléctrica, V es la tensión
eléctrica y I es la intensidad de corriente.
Ley de Ohm: V = I x R, donde V es la tensión eléctrica, I es la intensidad de corriente y R es
la resistencia del circuito.
En este caso, la tensión eléctrica (V) es de 120V y la potencia eléctrica (P) es de 18W.
Podemos despejar la intensidad de corriente (I) utilizando la fórmula de potencia eléctrica:
P = V x I
I = P / V
I = 18W / 120V
I = 0.15 A

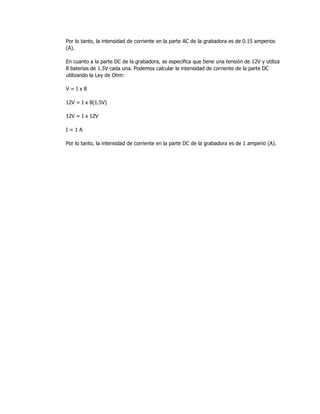

7. Por lo tanto, la intensidad de corriente en la parte AC de la grabadora es de 0.15 amperios
(A).
En cuanto a la parte DC de la grabadora, se especifica que tiene una tensión de 12V y utiliza
8 baterías de 1.5V cada una. Podemos calcular la intensidad de corriente de la parte DC
utilizando la Ley de Ohm:
V = I x R
12V = I x 8(1.5V)
12V = I x 12V
I = 1 A
Por lo tanto, la intensidad de corriente en la parte DC de la grabadora es de 1 amperio (A).
