2. INTRODUCCIÓN
El siglo XXI ha sido sin duda alguna el auge de la internet a nivel mundial. Ha tomado una
gran importancia, tanto así que la mayoría de las personas contamos con una computadora,
(hardware) conectada a este servicio. Temas como el correo electrónico, las redes sociales, las
comunidades educativas, la descarga de música, videojuegos, etc. son temas que hacen parte
de nuestro día a día.
En la primer parte de este trabajo se describirán los diferentes tipos de puerto de un PC,
seguidamente de profundizar en las ventajas y desventajas de las redes existentes y por último
se darán los pasos de cómo saber la velocidad dada por nuestro proveedor de internet.

3. OBJETIVOS
- Identificar los tipos de puertos que puede tener un computador.
- Establecer los conceptos, las ventajas y desventajas de las redes existentes.
- Medir la velocidad de conexión o banda ancha ofrecida por nuestro proveedor IPS.

4. PUERTO EN UN PC
En la informática, un puerto ata ó puerto es una forma genérica de denominar a una interfaz a
través de la cual los diferentes tipos de datos se pueden enviar y recibir. Dicha interfaz puede
ser de tipo físico, o puede ser a nivel de software (por ejemplo, los puertos que permiten la
transmisión de datos entre diferentes ordenadores) (ver más abajo para más detalles), en cuyo
caso se usa frecuentemente el término puerto lógico.
PUERTO FÍSICO. TIPOS DE PUERTOS
Un puerto físico, es aquella interfaz, o conexión entre dispositivos, que permite conectar
físicamente distintos tipos de dispositivos como monitores, impresoras, escáneres, discos
duros externos, cámaras digitales, memorias pendrive, etc… Estas conexiones tienen
denominaciones particulares como, por ejemplo, los puertos “serie” y “paralelo” de un
ordenador.
- PUERTO SERIE (O SERIAL)
Un puerto serie es una interfaz de comunicaciones entre ordenadores y periféricos en donde la
información es transmitida bit a bit de manera secuencial, es decir, enviando un solo bit a la
vez (en contraste con el puerto paralelo que envía varios bits a la vez).
Uno de los defectos de los puertos serie iniciales era su lentitud en comparación con los puertos
paralelos, sin embargo, con el paso del tiempo, han ido apareciendo multitud de puertos serie con una
alta velocidad que los hace muy interesantes ya que tienen la ventaja de un menor cableado y
solucionan el problema de la velocidad con un mayor apantallamiento.
- PCI
Puertos PCI (Peripheral Component Interconnect) son ranuras de expansión de la placa madre
de un ordenador en las que se pueden conectar tarjetas de sonido, de vídeo, de red, etc… El
slot PCI se sigue usando hoy en día y podemos encontrar bastantes componentes (la mayoría)
en el formato PCI. Dentro de los slots PCI está el PCI-Express. Los componentes que suelen
estar disponibles en este tipo de slot son:
 Capturadoras de televisión
 Controladoras RAID
 Tarjetas de red, inalámbricas, o no
 Tarjetas de sonido
- PCI-EXPRESS
PCI-Express Nuevas mejoras para la especificación PCIe 3.0 que incluye una cantidad de
optimizaciones para aumentar la señal y la integridad de los datos, incluyendo control de

5. transmisión y recepción de archivos, PLL improvements, 5ecuperación de datos de reloj, y
mejoras en los canales, lo que asegura la compatibilidad con las topolgías actuales.7
(anteriormente conocido por las siglas 3GIO, 3rd Generation I/O) es un nuevo desarrollo del
bus PCI que usa los conceptos de programación y los estándares de comunicación existentes,
pero se basa en un sistema de comunicación serie mucho más rápido que PCI y AGP. Tiene
velocidad de transferencia de 16x (8GB/s) y se utiliza en tarjetas gráficas.
- PUERTOS DE MEMORIA
A estos puertos se conectan las tarjetas de memoria RAM. Los puertos de memoria son
aquellos puertos, o bahías, donde se pueden insertar nuevas tarjetas de memoria, con la
finalidad de extender la capacidad de la misma. Existen bahías que permiten diversas
capacidades de almacenamiento que van desde los 256MB (Megabytes) hasta 4GB
(Gigabytes). Conviene recordar que en la memoria RAM es de tipo volátil, es decir, si se
apaga repentinamente el ordenador los datos almacenados en la misma se pierden. Dicha
memoria está conectada con la CPU a través de buses de muy alta velocidad. De esta manera,
los datos ahí almacenados, se intercambian con el procesador a una velocidad unas 1000 veces
más rápida que con el disco duro.
- PUERTO USB
Un puerto USB permite conectar hasta 127 dispositivos y ya es un estándar en los
ordenadores de última generación, que incluyen al menos cuatro puertos USB 2.0 en los más
modernos, y algún USB 1.1 en los mas anticuados.
A través del cable USB no sólo se transfieren datos; además es posible alimentar dispositivos
externos. El consumo máximo de este controlador es de 2.5 Watts.
REDES
¿Qué es una red?
Una red es un conjunto de ordenadores conectados entre si, que pueden comunicarse para
compartir datos y recursos sin importar la localización física de los distintos dispositivos. A
través de una red se pueden ejecutar procesos en otro ordenador o acceder a sus ficheros,
enviar mensajes, compartir programas

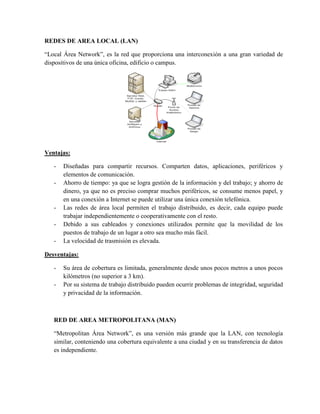

6. REDES DE AREA LOCAL (LAN)
“Local Área Network”, es la red que proporciona una interconexión a una gran variedad de
dispositivos de una única oficina, edificio o campus.
Ventajas:
- Diseñadas para compartir recursos. Comparten datos, aplicaciones, periféricos y
elementos de comunicación.
- Ahorro de tiempo: ya que se logra gestión de la información y del trabajo; y ahorro de
dinero, ya que no es preciso comprar muchos periféricos, se consume menos papel, y
en una conexión a Internet se puede utilizar una única conexión telefónica.
- Las redes de área local permiten el trabajo distribuido, es decir, cada equipo puede
trabajar independientemente o cooperativamente con el resto.
- Debido a sus cableados y conexiones utilizados permite que la movilidad de los
puestos de trabajo de un lugar a otro sea mucho más fácil.
- La velocidad de trasmisión es elevada.
Desventajas:
- Su área de cobertura es limitada, generalmente desde unos pocos metros a unos pocos
kilómetros (no superior a 3 km).
- Por su sistema de trabajo distribuido pueden ocurrir problemas de integridad, seguridad
y privacidad de la información.
RED DE AREA METROPOLITANA (MAN)
“Metropolitan Área Network”, es una versión más grande que la LAN, con tecnología
similar, conteniendo una cobertura equivalente a una ciudad y en su transferencia de datos
es independiente.

7. Ventajas:
- Puede también abarcar varias ciudades, permitiendo alcanzar un diámetro entorno a los
50 km.
- Son redes de alto rendimiento, ofrece un ancho de banda superior a las LAN y WAN.
- Con capacidad de soportar diferentes protocolos.
- Utiliza estándares de transporte por fibra óptica, ofreciendo un medio seguro porque no
es posible leer o cambiar la señal óptica sin interrumpir físicamente el enlace.
- Puede ser pública o privada.
- Los gastos de explotación de una red privada de área metropolitana son bajos.
- Proporciona capacidad de integración de múltiples servicios mediante la transmisión
de datos, voz y vídeo.
- Inmunidad al ruido.
Desventajas:
- La red de área metropolitana no puede cubrir grandes áreas superiores a los 50 Km de
diámetro.
- Cada computadora requiere de hardware para recibir y trasmitir información.
REDES WAN
“Wide Área Network”, son redes de área extensa, aquellas de grandes dimensiones que
conectan países, un continente e incluso el mundo entero.

8. Ventajas:
- Operan dentro de un área geográfica extensa.
- Brindan servicios de correo electrónico, World Wide Web, transferencia de archivos y
comercio electrónico
- Brindan recursos remotos de tiempo completo, conectados a los servicios locales.
- Posibilita la comunicación en tiempo real entre usuarios
Desventajas:
- Los equipos deben poseer gran capacidad de memoria, si se quiere que el acceso sea
rápido.
- Poca seguridad en las computadoras (infección de virus, eliminación de programas,
entre otros).
RED DE AREA LOCAL (PAN)
“Personal área Network”, está integrada por los dispositivos que están situados en el entorno
personal y local del usuario, ya sea en la casa, trabajo, carro, parque, centro comercial, etc.
Esta configuración le permite al usuario establecer una comunicación con estos dispositivos a
la hora que sea de manera rápida y eficaz.
Ventajas:
- Pueden incluir dispositivos alámbricos e inalámbricos.
- Permite al usuario disponer en todo momento y lugar en el que se encuentre de los
servicios y dispositivos adaptados.
- El mismo usuario puede ampliar la red y por tanto su entorno personal con
dispositivos.
- El usuario puede interactuar con una multitud de dispositivos, y disponer de varios
servicios al tiempo

9. Desventajas:
- Es necesario que garantice una seguridad de alto nivel, que sea adaptable a diversos
entornos, y que proporcionen una alta gama de servicios y aplicaciones, para su pleno
desarrollo.
RED PRIVADA VIRTUAL (VPN)
“Virtual Private Network”, es una tecnología de red que se construye dentro de una
infraestructura de red pública, como por ejemplo internet
Ventajas:
- Integridad, confidencialidad y seguridad de datos.
- Las VPN reducen los costos y son sencillas de usar.
- Facilita la comunicación entre dos usuarios en lugares distantes.
- Son las formas más económicas de establecer una conexión punto a punto, entre
usuarios remotos y la red de un cliente de la empresa.
- Sencilla de usar, una vez conectados a la VPN, se trabaja como si fuera una LAN.
Desventajas:
- El uso de redes VPN no tiene apenas desventajas, sin embargo cabe señalar que como
toda la información se envía a través de Internet, es necesario tener una buena
conexión. Con una conexión a Internet más básica, se pueden experimentar problemas
y lentitud.

10. ANCHO DE BANDA
Se define como a la cantidad de datos que se trasmiten a través de una conexión de red en un
periodo de tiempo establecido. A mayor ancho de banda, permite una mayor capacidad de la
transferencia de datos en la red.
MEDICION DE LA VELOCIDAD DE CONEXIÓN
Utilice googlee chrome. Escribimos en la barra de dirección del navegador:
www.speeddtest.net. Y nos envía a la pagina inicial. Damos clic en comenzar la prueba, y
esperamos
Realizando prueba:

11. Resultado
Vemos en la parte superior:
- Velocidad de descarga de: 2.13 Mbps
- Velocidad de carga de: 0.53 Mbps
Y en la parte inferior:
- Proveedor IPS: ETB Colombia. IP. 190.26.4.241
Realizamos la prueba con otro medidor en este caso UNE. Realizando prueba:

12. Resultados:
Vemos
- Velocidad de bajada de: 2077 Kbps
- Velocidad de subida de: 674 Kbps
Y en la parte inferior:
- IP. 190.26.4.241
En los dos medidores vemos que la diferencia de resultados arrojados es mínima y que al
convertirla equivale a la misma cantidad, en BPS la unidad fundamental.
