El documento habla sobre la evolución de las redes de ordenadores a través del tiempo. Explica que las redes permiten la interconexión de múltiples ordenadores para compartir recursos e información. Describe los componentes básicos de una red como ordenadores, tarjetas de red, servidores, impresoras y otros dispositivos. También define conceptos como topología física y lógica, tipos de cables y el modelo OSI para entender el funcionamiento de las redes.

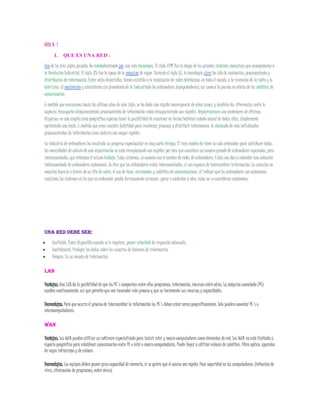

1. GUIA N- 1<br />QUE ES UNA RED :<br /> Uno de los tres siglos pasados ha estado dominado por una sola tecnología. El siglo XVIII fue la etapa de los grandes sistemas mecánicos que acompañaron a la Revolución Industrial. El siglo XIX fue la época de la máquina de vapor. Durante el siglo XX, la tecnología clave ha sido la recolección, procesamiento y distribución de información. Entre otros desarrollos, hemos asistido a la instalación de redes telefónicas en todo el mundo, a la invención de la radio y la televisión, al nacimiento y crecimiento sin precedente de la industria de los ordenadores (computadores), así como a la puesta en órbita de los satélites de comunicación.<br />A medida que avanzamos hacia los últimos años de este siglo, se ha dado una rápida convergencia de estas áreas, y también las diferencias entre la captura, transporte almacenamiento procesamiento de información están desapareciendo con rapidez. Organizaciones con centenares de oficinas dispersas en una amplia área geográfica esperan tener la posibilidad de examinar en forma habitual estado actual de todas ellas, simplemente oprimiendo una tecla. A medida que crece nuestra habilidad para recolectar procesar y distribuir información, la demanda de más sofisticados procesamientos de información crece todavía con mayor rapidez. <br />La industria de ordenadores ha mostrado un progreso espectacular en muy corto tiempo. El viejo modelo de tener un solo ordenador para satisfacer todas las necesidades de cálculo de una organización se está reemplazando con rapidez por otro que considera un número grande de ordenadores separados, pero interconectados, que efectúan el mismo trabajo. Estos sistemas, se conocen con el nombre de redes de ordenadores. Estas nos dan a entender una colección interconectada de ordenadores autónomos. Se dice que los ordenadores están interconectados, si son capaces de intercambiar información. La conexión no necesita hacerse a través de un hilo de cobre, el uso de láser, microondas y satélites de comunicaciones. Al indicar que los ordenadores son autónomos, excluimos los sistemas en los que un ordenador pueda forzosamente arrancar, parar o controlar a otro, éstos no se consideran autónomos.<br />Una red debe ser: <br />Confiable. Estar disponible cuando se le requiera, poseer velocidad de respuesta adecuada. <br />Confidencial. Proteger los datos sobre los usuarios de ladrones de información. <br />Integra. En su manejo de información. <br />LAN<br />Ventajas: Una LAN da la posibilidad de que los PC' s compartan entre ellos programas, información, recursos entre otros. La máquina conectada (PC) cambia continuamente, así que permite que sea innovador este proceso y que se incremente sus recursos y capacidades. <br />Desventajas: Para que ocurra el proceso de intercambiar la información los PC 's deben estar cerca geográficamente. Solo pueden conectar PC' s o microcomputadoras. <br />WAN<br />Ventajas: Las WAN pueden utilizar un software especializado para incluir mini y macro computadoras como elementos de red. Las WAN no está limitada a espacio geográfico para establecer comunicación entre PC o mini o macro computadoras. Puede llegar a utilizar enlaces de satélites, fibra óptica, aparatos de rayos infrarrojos y de enlaces <br />Desventajas: Los equipos deben poseer gran capacidad de memoria, si se quiere que el acceso sea rápido. Poca seguridad en las computadoras (infección de virus, eliminación de programas, entre otros). <br />Componentes básicos de las redes de ordenadores<br />El ordenador<br />La mayoría de los componentes de una red media son los ordenadores individuales, también denominados host; generalmente son sitios de trabajo (incluyendo ordenadores personales) o servidores.<br />Tarjeta de red:<br />Para lograr el enlace entre las computadoras y los medios de transmisión (cables de red o medios físicos para redes alámbricas e infrarrojos ó radiofrecuencias para redes inalámbricas), es necesaria la intervención de una tarjeta de red o NIC (Network Card Interface) con la cual se puedan enviar y recibir paquetes de datos desde y hacia otras computadoras, empleando un protocolo para su comunicación y convirtiendo esos datos a un formato que pueda ser transmitido por el medio (bits 0's/1's). Cabe señalar que a cada tarjeta de red le es asignado un identificador único por su fabricante, conocido como dirección MAC (Media Access Control), que consta de 48 bits (6 bytes). Dicho identificador permite direccionar el tráfico de datos de la red del emisor al receptor adecuado.<br />El trabajo del adaptador de red es el de convertir las señales eléctricas que viajan por el cable (ej.: red Ethernet) o las ondas de radio (ej.: red Wifi) en una señal que pueda interpretar el ordenador<br />Estos adaptadores son unas tarjetas PCI que se conectan en las ranuras de expansión del ordenador. En el caso de ordenadores portátiles, estas tarjetas vienen en formato PCMCIA. En algunos ordenadores modernos, tanto de sobremesa como portátiles, estas tarjetas ya vienen integradas en la placa base.<br />Adaptador de red es el nombre genérico que reciben los dispositivos encargados de realizar dicha conversión. Esto significa que estos adaptadores pueden ser tanto Ethernet, como Wireless, así como de otros tipos como fibra óptica, coaxial, etc. También las velocidades disponibles varían según el tipo de adaptador; éstas pueden ser, en Ethernet, de 10, 100 ó 1000 Mbps, y en los inalámbricos de 11 ó 55 Mbps.<br />Tipos de sitios de trabajo:<br />Hay muchos tipos de sitios de trabajo que se pueden incorporar en una red particular: sistemas con varias CPU, con grandes cantidades de RAM y grandes cantidades de espacio de almacenamiento en disco duro, u otros componentes requeridos para las tareas de proceso de datos especiales, los gráficos, u otros usos intensivos del recurso. (Véase también la computadora de red).<br />Tipos de servidores:<br />En las siguientes listas hay algunos tipos comunes de servidores y sus propósitos.<br />Servidor de archivos: almacena varios tipos de archivo y los distribuye a otros clientes en la red.<br />Servidor de impresiones: controla una o más impresoras y acepta trabajos de impresión de otros clientes de la red, poniendo en cola los trabajos de impresión (aunque también puede cambiar la prioridad de las diferentes impresiones), y realizando la mayoría o todas las otras funciones que en un sitio de trabajo se realizaría para lograr una tarea de impresión si la impresora fuera conectada directamente con el puerto de impresora del sitio de trabajo.<br />Servidor de correo: almacena, envía, recibe, enruta y realiza otras operaciones relacionadas con e-mail para los clientes de la red.<br />Servidor de fax: almacena, envía, recibe, en ruta y realiza otras funciones necesarias para la transmisión, la recepción y la distribución apropiadas de los fax.<br />Servidor de la telefonía: realiza funciones relacionadas con la telefonía, como es la de contestador automático, realizando las funciones de un sistema interactivo para la respuesta de la voz, almacenando los mensajes de voz, encaminando las llamadas y controlando también la red o Internet; p. ej., la entrada excesiva del IP de la voz (VoIP), etc.<br />Servidor proxy: realiza un cierto tipo de funciones a nombre de otros clientes en la red para aumentar el funcionamiento de ciertas operaciones (p. ej., prefetching y depositar documentos u otros datos que se soliciten muy frecuentemente). También sirve seguridad; esto es, tiene un Firewall (cortafuegos). Permite administrar el acceso a Internet en una red de computadoras permitiendo o negando el acceso a diferentes sitios web.<br />Servidor del acceso remoto (RAS): controla las líneas de módem de los monitores u otros canales de comunicación de la red para que las peticiones conecten con la red de una posición remota, responden llamadas telefónicas entrantes o reconocen la petición de la red y realizan los chequeos necesarios de seguridad y otros procedimientos necesarios para registrar a un usuario en la red.<br />Servidor de uso: realiza la parte lógica de la informática o del negocio de un uso del cliente, aceptando las instrucciones para que se realicen las operaciones de un sitio de trabajo y sirviendo los resultados a su vez al sitio de trabajo, mientras que el sitio de trabajo realiza la interfaz operadora o la porción del GUI del proceso (es decir, la lógica de la presentación) que se requiere para trabajar correctamente.<br />Servidor web: almacena documentos HTML, imágenes, archivos de texto, escrituras, y demás material Web compuesto por datos (conocidos normalmente como contenido), y distribuye este contenido a clientes que la piden en la red.<br />Servidor de reserva: tiene el software de reserva de la red instalado y tiene cantidades grandes de almacenamiento de la red en discos duros u otras formas del almacenamiento (cinta, etc.) disponibles para que se utilice con el fin de asegurarse de que la pérdida de un servidor principal no afecte a la red. Esta técnica también es denominada clustering.<br />Impresoras: muchas impresoras son capaces de actuar como parte de una red de ordenadores sin ningún otro dispositivo, tal como un \"

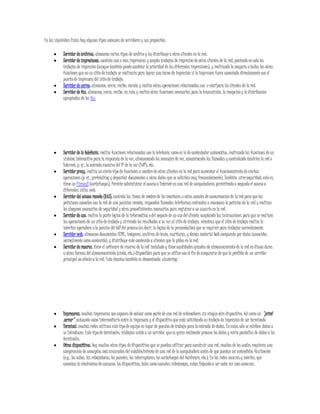

print server\"
, actuando como intermediario entre la impresora y el dispositivo que está solicitando un trabajo de impresión de ser terminado<br />Terminal: muchas redes utilizan este tipo de equipo en lugar de puestos de trabajo para la entrada de datos. En estos sólo se exhiben datos o se introducen. Este tipo de terminales, trabajan unido a un servidor, que es quien realmente procesa los datos y envía pantallas de datos a los terminales.<br />Otros dispositivos: hay muchos otros tipos de dispositivos que se puedan utilizar para construir una red, muchos de los cuales requieren una comprensión de conceptos más avanzados del establecimiento de una red de la computadora antes de que puedan ser entendidos fácilmente (e.g., los cubos, las rebajadoras, los puentes, los interruptores, los cortafuegos del hardware, etc.). En las redes caseras y móviles, que conectan la electrónica de consumo, los dispositivos, tales como consolas vídeo juegos, están llegando a ser cada vez más comunes.<br />Servidor de Autenticación: Es el encargado de verificar que un usuario pueda conectarse a la red en cualquier punto de acceso, ya sea inalámbrico o por cable, basándose en el estándar 802.1x y puede ser un servidor de tipo RADIUS.<br />Servidor DNS: Este tipo de servidores resuelven nombres de dominio sin necesidad de conocer su dirección IP.<br />DEFINICION DE MODELO DE REFERENCIA ISO:<br />Modelo de referencia para interconexión de sistemas abiertos. Modelo de arquitectura de red desarrollado por ISO e UIT-T. El modelo está compuesto por siete capas, cada una de las cuales especifica funciones de red individuales, por ejemplo, direccionamiento, control de flujo, control de errores, encapsulamiento y transferencia confiable de mensajes.<br /> La capa superior (la capa de aplicación) es la más cercana al usuario; la capa inferior (la capa física) es la más cercana a la tecnología de medios. Las dos capas inferiores se implementan en el hardware y el software, y las cinco capas superiores se implementan sólo en el software.<br /> El modelo de referencia OSI se usa a nivel mundial como método para la enseñanza y la comprensión de la funcionalidad de la red. Similar en algunos aspectos a SNA. Ver capa de aplicación, capa de enlace de datos, capa de red, capa física, capa de presentación, capa de sesión y capa de transporte. Modelo de referencia para interconexión de sistemas abiertos Ver modelo de referencia OSI.<br />Componentes de un modelo osi:<br />El modelo OSI tiene dos componentes principales:<br />Un modelo de red, denominado modelo básico de referencia o capa de servicio.<br />Una serie de protocolos concretos. <br />Un modelo de red<br />El modelo de red, aunque inspirado en el de Internet no tiene más semejanzas con aquél. Está basado en un modelo de siete (7) capas, mientras que el primitivo de Internet estaba basado en cuatro (4). Actualmente todos los desarrollos se basan en este modelo de 7 niveles que son los siguientes: 1 Físico; 2 de Enlace; 3 de Red; 4 de Transporte; 5 de Sesión; 6 de Presentación y 7 de Aplicación. Cada nivel realiza una función concreta, y está separado de los adyacentes por interfaces conocidas, sin que le incumba ningún otro aspecto del total de la comunicación. <br />Generalmente los dispositivos utilizados en las redes circunscriben su operación a uno o varios de estos niveles. Por ejemplo, un hub (concentrador) que amplifica y retransmite la señal a través de todos sus puertos está operando exclusivamente en la capa 1, mientras que un conmutador ( switch) opera en las capas 1 y 2; un routeropera en las capas 1, 2 y 3. Finalmente una estación de trabajo de usuario generalmente maneja las capas 5, 6 y 7. <br />Serie de protocolos:<br />Cada computador que se conecta a Internet se identifica por medio de una dirección IP. Ésta se compone de 4 campos comprendidos entre el 0 y el 255 ambos inclusive y separados por puntos. <br />No está permitido que coexistan en la Red dos computadores distintos con la misma dirección, puesto que de ser así, la información solicitada por uno de los computadores no sabría a cuál de ellos dirigirse.<br />Dicha dirección es un número de 32 bit y normalmente suele representarse como cuatro cifras de 8 bit separadas por puntos. <br />La dirección de Internet (IP Address) se utiliza para identificar tanto al computador en concreto como la red a la que pertenece, de manera que sea posible distinguir a los computadores que se encuentran conectados a una misma red. <br />Topologías:<br />La Topología es el estudio de aquellas propiedades de los cuerpos geométricos que permanecen inalteradas por transformaciones continua[1]<br /> Es una disciplina matemática que estudia las propiedades de los espacios topológicos y las funciones continuas. La Topología se interesa por conceptos como proximidad, número de agujeros, el tipo de consistencia (o textura) que presenta un objeto, comparar objetos y clasificar, entre otros múltiples atributos donde destacan conectividad, compacidad, motricidad o metrizabilidad, etcétera.<br />Los matemáticos usan la palabra topología con dos sentidos: informalmente es el sentido arriba especificado, y de manera formal se refieren a una cierta familia de subconjuntos de un conjunto dado, familia que cumple unas reglas sobre la unión y la intersección<br />Este segundo sentido puede verse desarrollado en el artículo espacio topológico.<br />Topología física:Es la forma en la que el cableado se realiza en una red. Existen tres topologías físicas puras:- Topología en anillo.- Topología en bus.- Topología en estrella.Existen mezclas de topologías físicas, dando lugar a redes que están compuestas por más de una topología física.Topología lógica: Es la forma de conseguir el funcionamiento de una topología física cableando la red de una forma más eficiente.<br />Existen topologías lógicas definidas:- Topología anillo-estrella: implementa un anillo a través de una estrella física.- Topología bus-estrella: implementa una topología en bus a través de una estrella física.<br />6. Tipos de cables:<br />Actualmente, la gran mayoría de las redes están conectadas por algún tipo de cableado, que actúa como medio de transmisión por donde pasan las señales entre los equipos. Hay disponibles una gran cantidad de tipos de cables para cubrir las necesidades y tamaños de las diferentes redes, desde las más pequeñas a las más grandes.<br />Existe una gran cantidad de tipos de cables. Algunos fabricantes de cables publican un catálogos con más de 2.000 tipos diferentes que se pueden agrupar en tres grupos principales que conectan la mayoría de las redes:<br />Cable coaxial. <br />Cable de par trenzado (apantallado y no apantallado). <br />Cable de fibra óptica. <br />7. Medios de transmisión y conexión de redes:<br />UTP<br />y de<br />CARACTERISTICAS:<br />El cable UTP, es también conocido como 10 base T, cuya sigla hace referencia a la norma. Sus principales características son: Es el más difundido en redes de área local “LAN”.Es muy usado en redes con arquitectura Ethernet y Token Ring.El juego de conectores y fichas usadas en este cableado son muy prácticas, seguras, resistentes y económicas.Es el más liviano y flexible. Es muy fácil de instalar y mantener.La distancia máxima que puede alcanzar la señal transmitida a través del cableado, sin necesidad de usar repetidores que restauren la señal, a una velocidad de 10 Mbps (Megabits por segundo), con arquitectura Ethernet y topología en Estrella, es de 90 metros. Con arquitectura Token Ring y topología en Anillo-Estrella, se pueden alcanzar distancias de 100 metros.Respecto a las limitantes de cantidad de repetidores y cantidad de subredes, rigen las mismas reglas que para el cable coaxil fino, por lo tanto, se pueden usar hasta 4 repetidores y 3 subredes de computadoras.FIBRA OPTICACARACTERISTICAS: La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio o cable. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajasMedios inalámbricos (atmosféricos)Características: sobre otro El término red inalámbrica (Wireless Newark) en inglés es un término que se utiliza en informática para designar la conexión de nodos sin necesidad de una conexión física (cables), ésta se da por medio de ondas electromagnéticas. La transmisión y la recepción se realizan a través de puertos.Una de sus principales ventajas es notable en los costos, ya que se elimina todo el cable Ethernet y conexiones físicas entre nodos, pero también tiene una desventaja considerable ya que para este tipo de red se debe de tener una seguridad mucho más exigente y robusta para evitar a los intrusos.En la actualidad las redes inalámbricas son una de las tecnologías más prometedoras.<br />doras (infección de virus, eliminación de programas, entre otros). <br />RJ 45<br />CARACTERISTICAS:<br />Es un puerto que viene integrado en la tarjeta principal (Motherboard), ó bien en una tarjeta de red.<br />Se utiliza para interconectar computadoras en redes locales (LAN), esto es en interiores de oficinas, escuelas, hogares, etc.<br />RJ 11<br />CARACTERISTICAS:<br />El RJ-11 es un conector usado mayoritariamente para enlazar redes de telefonía. Es de medidas reducidas y tiene cuatro contactos como para soportar 4 vías de 2 cables. Es el conector más difundido globalmente para la conexión de aparatos telefónicos convencionales, donde se suelen utilizar generalmente sólo los dos hilos centrales para una línea simple o par telefónico. Y se utilizan los cuatro hilos solo para aparatos de telefonía especiales que usen doble línea o los dos pares telefónicos. Una vez crispado al cable, resulta casi imposible desarmar el RJ-11 sin provocar su inutilización.<br />SC Y ST<br />CARACTERISTICAS:<br />8. Equipos activos de interconexión. (represéntelos gráficamente y defina sus características)<br />Switches<br />Características:<br />Los bridges y switches pueden ser conectados unos a los otros, pero existe una regla que dice que sólo puede existir un único camino entre dos puntos de la red. En caso de que no se siga esta regla, se forma un bucle en la red, lo que tiene como resultado la transmisión infinita de datagramas de una red a otra.<br />Router<br />Características:<br />• Ruteo multiprotocolo entre WAN y LAN.<br />• Un puerto Ethernet (salida AUI), dos puertos seriales sincrónicos de alta velocidad, un puerto consola y un puerto auxiliar asincrónico de baja velocidad.<br />• La familia de productos 2500 permite a los usuarios ruteos a través de líneas T1/E1.<br />• Procesador de 25 MHz, memoria flash de 8 MB y DRAM de 4 MB upgrades hasta 16 MB.<br />• Protocolos Seriales Sincrónicos: PPP, HDLC, LAPB.<br />• Servicios Sincrónicos Seriales WAN: Frame Relay, X.25<br />Access Point<br />Características:<br />+ Permiten la conexión de dispositivos inalámbricos a la WLAN, como: teléfonos celulares modernos, Netbook, Laptop, PDA, Notebook e inclusive otros Access Point para ampliar las redes. + También cuentan con soporte para redes basadas en alambre (LAN - Local Área Network), que tienen un puerto RJ45 que permite interconectarse con Switch inalámbrico y formar grandes redes entre dispositivos convencionales e inalámbricos. + La tecnología de comunicación con que cuentan es a base de ondas de radio, capaces de traspasar muros, sin embargo entre cada obstáculo esta señal pierde fuerza y se reduce su cobertura. + El Access Point puede tener otros servicios integrados como expansor de rango y ampliar la cobertura de la red. + Cuentan con un alcance máximo de cobertura, esto dependiendo el modelo, siendo la unidad de medida el radio de alcance que puede estar desde 30 metros (m) hasta más de 100m. + Cuentan con una antena externa para la correcta emisión y recepción de ondas, así por ende, una correcta transmisión de la información.]Modem:<br />Características:<br />Un módem es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora. Se han usado módems desde los años 60, principalmente debido a que la transmisión directa de las señales electrónicas inteligibles, a largas distancias, no es eficiente, por ejemplo, para transmitir señales de audio por el aire, se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción. Es habitual encontrar en muchos módems de red conmutada la facilidad de respuesta y marcación automática, que les permiten conectarse cuando reciben una llamada de la RTPC (Red Telefónica Pública Conmutada) y proceder a la marcación de cualquier número previamente grabado por el usuario. Gracias a estas funciones se pueden realizar automáticamente todas las operaciones de establecimiento de la comunicación.<br />
