XML y XML Schema. El documento introduce XML como lenguaje de marcado extensible para estructurar datos, los espacios de nombres en XML para evitar conflictos de nombres, y XML Schema como mecanismo para validar documentos XML y definir su estructura.

1. XML y XML Schema
Programación de Red.
Ingeniería en Informática

2. XML y XLM Schema

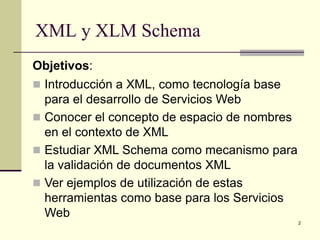

Objetivos:
 Introducción a XML, como tecnología base
para el desarrollo de Servicios Web
 Conocer el concepto de espacio de nombres
en el contexto de XML
 Estudiar XML Schema como mecanismo para
la validación de documentos XML
 Ver ejemplos de utilización de estas
herramientas como base para los Servicios
Web
2

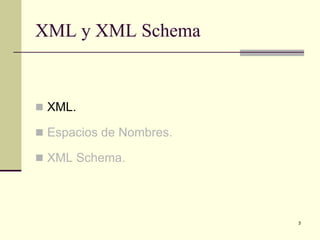

3. XML y XML Schema
 XML.
 Espacios de Nombres.
 XML Schema.
3

4. XML
 ¿Qué es XML (eXtensible Markup Language)?
 XML es un metalenguaje ⇒ aplicaciones de XML
 Lenguaje de tags (similar en sintaxis a HTML)
 Estandarizado por http://www.w3.org
 Es extensible: XML no impone un conjunto de tags,
sino sólo unas pocas normas de cómo usarlos. Los
tags se abren y se cierran y en medio pueden tener
otros tags anidados. Todos los documentos tienen un
tag raíz. Los tags pueden tener atributos, etc.
 Permite escribir documentos de texto que expresan
datos y no aspecto visual o de presentación (a
diferencia de HTML). XSL ⇒ Presentación 4

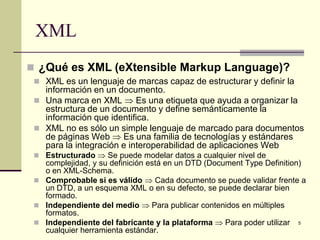

5. XML
 ¿Qué es XML (eXtensible Markup Language)?
 XML es un lenguaje de marcas capaz de estructurar y definir la
información en un documento.
 Una marca en XML ⇒ Es una etiqueta que ayuda a organizar la
estructura de un documento y define semánticamente la
información que identifica.
 XML no es sólo un simple lenguaje de marcado para documentos
de páginas Web ⇒ Es una familia de tecnologías y estándares
para la integración e interoperabilidad de aplicaciones Web
 Estructurado ⇒ Se puede modelar datos a cualquier nivel de
complejidad, y su definición está en un DTD (Document Type Definition)
o en XML-Schema.
 Comprobable si es válido ⇒ Cada documento se puede validar frente a
un DTD, a un esquema XML o en su defecto, se puede declarar bien
formado.
 Independiente del medio ⇒ Para publicar contenidos en múltiples
formatos.
 Independiente del fabricante y la plataforma ⇒ Para poder utilizar 5
cualquier herramienta estándar.

6. XML

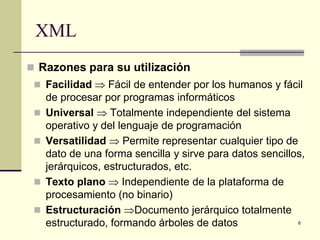

 Razones para su utilización
 Facilidad ⇒ Fácil de entender por los humanos y fácil
de procesar por programas informáticos
 Universal ⇒ Totalmente independiente del sistema
operativo y del lenguaje de programación
 Versatilidad ⇒ Permite representar cualquier tipo de
dato de una forma sencilla y sirve para datos sencillos,
jerárquicos, estructurados, etc.
 Texto plano ⇒ Independiente de la plataforma de
procesamiento (no binario)
 Estructuración ⇒Documento jerárquico totalmente
estructurado, formando árboles de datos 6

7. XML

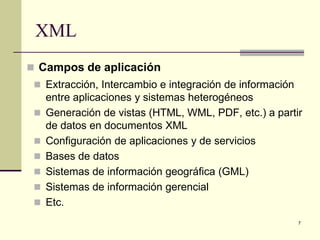

 Campos de aplicación
 Extracción, Intercambio e integración de información
entre aplicaciones y sistemas heterogéneos
 Generación de vistas (HTML, WML, PDF, etc.) a partir
de datos en documentos XML
 Configuración de aplicaciones y de servicios
 Bases de datos
 Sistemas de información geográfica (GML)
 Sistemas de información gerencial
 Etc.
7

8. XML

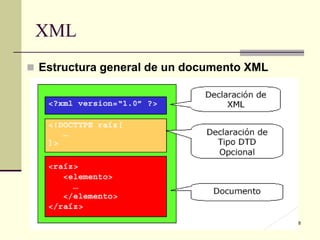

 Estructura general de un documento XML
8

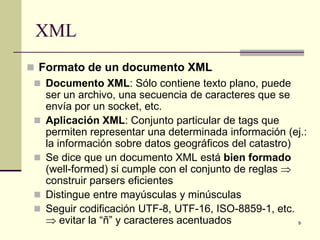

9. XML
 Formato de un documento XML
 Documento XML: Sólo contiene texto plano, puede
ser un archivo, una secuencia de caracteres que se
envía por un socket, etc.
 Aplicación XML: Conjunto particular de tags que
permiten representar una determinada información (ej.:
la información sobre datos geográficos del catastro)
 Se dice que un documento XML está bien formado
(well-formed) si cumple con el conjunto de reglas ⇒
construir parsers eficientes
 Distingue entre mayúsculas y minúsculas
 Seguir codificación UTF-8, UTF-16, ISO-8859-1, etc.
⇒ evitar la “ñ” y caracteres acentuados 9

10. XML
 Formato de un documento XML
 Comentarios: Empiezan con <!-- y termina con -->,
pudiendo englobar varias líneas
 Dentro de un comentario no puede aparecer la
secuencia “--”
 Comentarios tipo <!---- Comentario ----> no
son válidos
 Declaración XML: <?xml version="1.0"
encoding="ISO-8859-1" standalone="no" ?>
 version: Indica la versión de la especificación XML a
la que es conforme el documento (valor 1.0)
 encoding: Indica la codificación de los caracteres del
documento 10

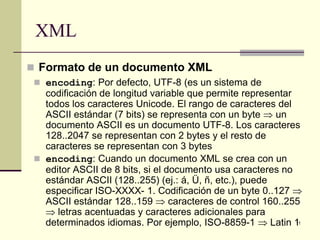

11. XML
 Formato de un documento XML
 encoding: Por defecto, UTF-8 (es un sistema de
codificación de longitud variable que permite representar
todos los caracteres Unicode. El rango de caracteres del
ASCII estándar (7 bits) se representa con un byte ⇒ un
documento ASCII es un documento UTF-8. Los caracteres
128..2047 se representan con 2 bytes y el resto de
caracteres se representan con 3 bytes
 encoding: Cuando un documento XML se crea con un
editor ASCII de 8 bits, si el documento usa caracteres no
estándar ASCII (128..255) (ej.: á, Ü, ñ, etc.), puede
especificar ISO-XXXX- 1. Codificación de un byte 0..127 ⇒
ASCII estándar 128..159 ⇒ caracteres de control 160..255
⇒ letras acentuadas y caracteres adicionales para
determinados idiomas. Por ejemplo, ISO-8859-1 ⇒ Latin 1 11

12. XML
 Formato de un documento XML

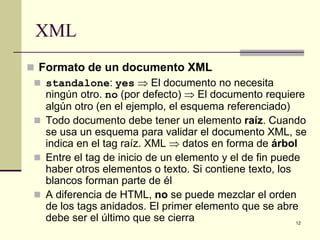

 standalone: yes ⇒ El documento no necesita
ningún otro. no (por defecto) ⇒ El documento requiere
algún otro (en el ejemplo, el esquema referenciado)
 Todo documento debe tener un elemento raíz. Cuando
se usa un esquema para validar el documento XML, se
indica en el tag raíz. XML ⇒ datos en forma de árbol
 Entre el tag de inicio de un elemento y el de fin puede
haber otros elementos o texto. Si contiene texto, los
blancos forman parte de él
 A diferencia de HTML, no se puede mezclar el orden
de los tags anidados. El primer elemento que se abre
debe ser el último que se cierra 12

13. XML
 Formato de un documento XML

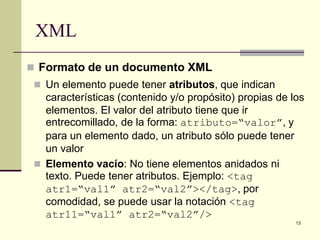

 Un elemento puede tener atributos, que indican
características (contenido y/o propósito) propias de los
elementos. El valor del atributo tiene que ir
entrecomillado, de la forma: atributo=“valor”, y
para un elemento dado, un atributo sólo puede tener
un valor
 Elemento vacío: No tiene elementos anidados ni
texto. Puede tener atributos. Ejemplo: <tag
atr1=“val1” atr2=“val2”></tag>, por
comodidad, se puede usar la notación <tag
atr11=“val1” atr2=“val2”/>
13

14. XML
 Formato de un documento XML

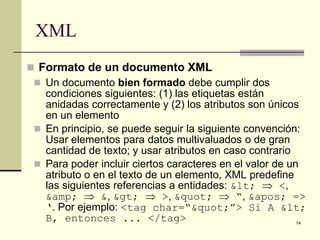

 Un documento bien formado debe cumplir dos
condiciones siguientes: (1) las etiquetas están
anidadas correctamente y (2) los atributos son únicos
en un elemento
 En principio, se puede seguir la siguiente convención:
Usar elementos para datos multivaluados o de gran
cantidad de texto; y usar atributos en caso contrario
 Para poder incluir ciertos caracteres en el valor de un
atributo o en el texto de un elemento, XML predefine
las siguientes referencias a entidades: &lt; ⇒ <,
&amp; ⇒ &, &gt; ⇒ >, &quot; ⇒ “, &apos; =>
‘. Por ejemplo: <tag char=“&quot;”> Si A &lt;
B, entonces ... </tag> 14

15. XML

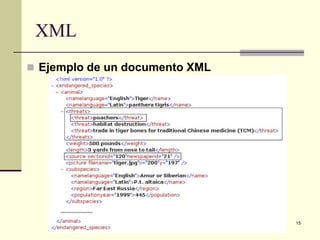

 Ejemplo de un documento XML
15

16. XML

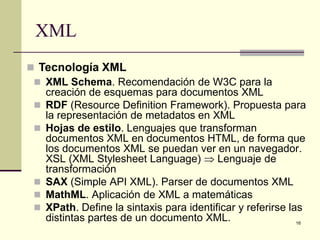

 Tecnología XML
 XML Schema. Recomendación de W3C para la
creación de esquemas para documentos XML
 RDF (Resource Definition Framework). Propuesta para
la representación de metadatos en XML
 Hojas de estilo. Lenguajes que transforman
documentos XML en documentos HTML, de forma que
los documentos XML se puedan ver en un navegador.
XSL (XML Stylesheet Language) ⇒ Lenguaje de
transformación
 SAX (Simple API XML). Parser de documentos XML
 MathML. Aplicación de XML a matemáticas
 XPath. Define la sintaxis para identificar y referirse las
distintas partes de un documento XML. 16

17. XML

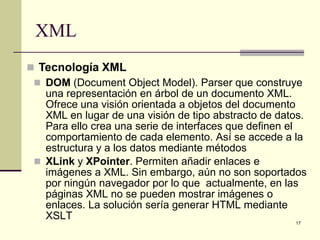

 Tecnología XML
 DOM (Document Object Model). Parser que construye
una representación en árbol de un documento XML.
Ofrece una visión orientada a objetos del documento
XML en lugar de una visión de tipo abstracto de datos.
Para ello crea una serie de interfaces que definen el
comportamiento de cada elemento. Así se accede a la
estructura y a los datos mediante métodos
 XLink y XPointer. Permiten añadir enlaces e
imágenes a XML. Sin embargo, aún no son soportados
por ningún navegador por lo que actualmente, en las
páginas XML no se pueden mostrar imágenes o
enlaces. La solución sería generar HTML mediante
XSLT
17

18. XML
 Tecnología XML
 XQuery. Proporciona un modo flexible de consulta
para extraer datos de los documentos en el Web.
 XML Namespaces. Describe cómo se puede asociar
una URL con cada etiqueta y atributo de un documento
XML.
 XML Schemas. Proporcionan un modo de definir la
estructura, el contenido y la semántica de los
documentos XML.
 XEncryption, XSignature y XSecurity. Tratan los
aspectos de seguridad y autentificación en el
intercambio de documentos XML.
18

19. XML

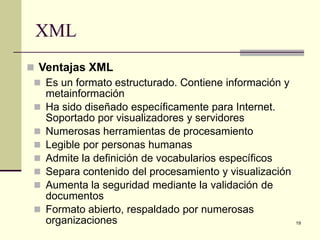

 Ventajas XML
 Es un formato estructurado. Contiene información y
metainformación
 Ha sido diseñado específicamente para Internet.
Soportado por visualizadores y servidores
 Numerosas herramientas de procesamiento
 Legible por personas humanas
 Admite la definición de vocabularios específicos
 Separa contenido del procesamiento y visualización
 Aumenta la seguridad mediante la validación de
documentos
 Formato abierto, respaldado por numerosas
organizaciones 19

20. XML

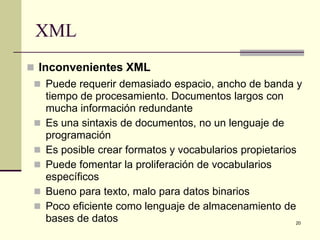

 Inconvenientes XML
 Puede requerir demasiado espacio, ancho de banda y
tiempo de procesamiento. Documentos largos con
mucha información redundante
 Es una sintaxis de documentos, no un lenguaje de
programación
 Es posible crear formatos y vocabularios propietarios
 Puede fomentar la proliferación de vocabularios
específicos
 Bueno para texto, malo para datos binarios
 Poco eficiente como lenguaje de almacenamiento de
bases de datos 20

21. XML

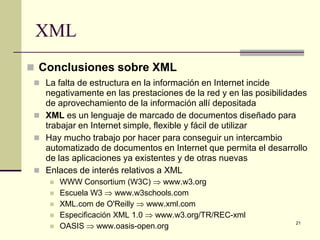

 Conclusiones sobre XML
 La falta de estructura en la información en Internet incide
negativamente en las prestaciones de la red y en las posibilidades
de aprovechamiento de la información allí depositada
 XML es un lenguaje de marcado de documentos diseñado para
trabajar en Internet simple, flexible y fácil de utilizar
 Hay mucho trabajo por hacer para conseguir un intercambio
automatizado de documentos en Internet que permita el desarrollo
de las aplicaciones ya existentes y de otras nuevas
 Enlaces de interés relativos a XML
 WWW Consortium (W3C) ⇒ www.w3.org
 Escuela W3 ⇒ www.w3schools.com
 XML.com de O'Reilly ⇒ www.xml.com
 Especificación XML 1.0 ⇒ www.w3.org/TR/REC-xml
OASIS ⇒ www.oasis-open.org
21


22. XML y XML Schema
 XML.
 Espacios de Nombres.
 XML Schema.
22

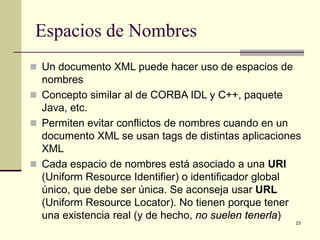

23. Espacios de Nombres
 Un documento XML puede hacer uso de espacios de
nombres
 Concepto similar al de CORBA IDL y C++, paquete
Java, etc.
 Permiten evitar conflictos de nombres cuando en un
documento XML se usan tags de distintas aplicaciones
XML
 Cada espacio de nombres está asociado a una URI
(Uniform Resource Identifier) o identificador global
único, que debe ser única. Se aconseja usar URL
(Uniform Resource Locator). No tienen porque tener
una existencia real (y de hecho, no suelen tenerla)
23

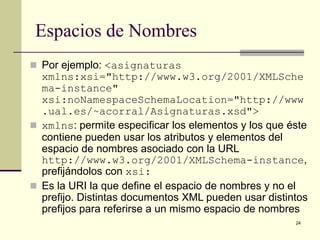

24. Espacios de Nombres

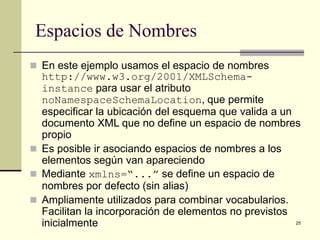

 Por ejemplo: <asignaturas
xmlns:xsi="http://www.w3.org/2001/XMLSche
ma-instance"
xsi:noNamespaceSchemaLocation="http://www
.ual.es/~acorral/Asignaturas.xsd">
 xmlns: permite especificar los elementos y los que éste
contiene pueden usar los atributos y elementos del
espacio de nombres asociado con la URL
http://www.w3.org/2001/XMLSchema-instance,
prefijándolos con xsi:
 Es la URI la que define el espacio de nombres y no el
prefijo. Distintas documentos XML pueden usar distintos
prefijos para referirse a un mismo espacio de nombres
24

25. Espacios de Nombres
 En este ejemplo usamos el espacio de nombres
http://www.w3.org/2001/XMLSchema-
instance para usar el atributo
noNamespaceSchemaLocation, que permite
especificar la ubicación del esquema que valida a un
documento XML que no define un espacio de nombres
propio
 Es posible ir asociando espacios de nombres a los
elementos según van apareciendo
 Mediante xmlns=“...” se define un espacio de
nombres por defecto (sin alias)
 Ampliamente utilizados para combinar vocabularios.
Facilitan la incorporación de elementos no previstos
inicialmente 25

26. XML y XML Schema
 XML.
 Espacios de Nombres.
 XML Schema.
26

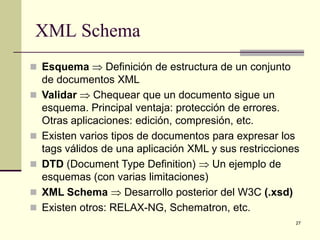

27. XML Schema
 Esquema ⇒ Definición de estructura de un conjunto
de documentos XML
 Validar ⇒ Chequear que un documento sigue un
esquema. Principal ventaja: protección de errores.
Otras aplicaciones: edición, compresión, etc.
 Existen varios tipos de documentos para expresar los
tags válidos de una aplicación XML y sus restricciones
 DTD (Document Type Definition) ⇒ Un ejemplo de
esquemas (con varias limitaciones)
 XML Schema ⇒ Desarrollo posterior del W3C (.xsd)
 Existen otros: RELAX-NG, Schematron, etc.
27

28. XML Schema

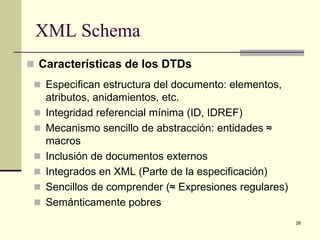

 Características de los DTDs
 Especifican estructura del documento: elementos,
atributos, anidamientos, etc.
 Integridad referencial mínima (ID, IDREF)
 Mecanismo sencillo de abstracción: entidades ≈
macros
 Inclusión de documentos externos
 Integrados en XML (Parte de la especificación)
 Sencillos de comprender (≈ Expresiones regulares)
 Semánticamente pobres
28

29. XML Schema

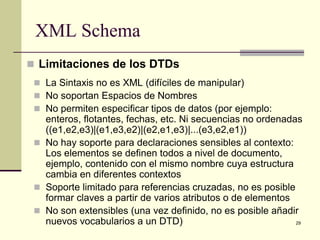

 Limitaciones de los DTDs
 La Sintaxis no es XML (difíciles de manipular)
 No soportan Espacios de Nombres
 No permiten especificar tipos de datos (por ejemplo:
enteros, flotantes, fechas, etc. Ni secuencias no ordenadas
((e1,e2,e3)|(e1,e3,e2)|(e2,e1,e3)|...(e3,e2,e1))
 No hay soporte para declaraciones sensibles al contexto:
Los elementos se definen todos a nivel de documento,
ejemplo, contenido con el mismo nombre cuya estructura
cambia en diferentes contextos
 Soporte limitado para referencias cruzadas, no es posible
formar claves a partir de varios atributos o de elementos
 No son extensibles (una vez definido, no es posible añadir
nuevos vocabularios a un DTD) 29

30. XML Schema

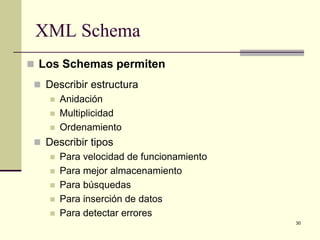

 Los Schemas permiten
 Describir estructura
 Anidación
 Multiplicidad
 Ordenamiento
 Describir tipos
 Para velocidad de funcionamiento
 Para mejor almacenamiento
 Para búsquedas
 Para inserción de datos
 Para detectar errores
30

31. XML Schema

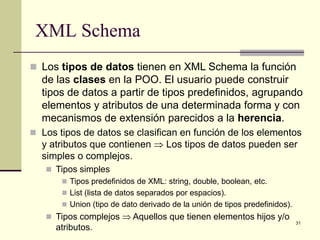

 Los tipos de datos tienen en XML Schema la función
de las clases en la POO. El usuario puede construir
tipos de datos a partir de tipos predefinidos, agrupando
elementos y atributos de una determinada forma y con
mecanismos de extensión parecidos a la herencia.
 Los tipos de datos se clasifican en función de los elementos
y atributos que contienen ⇒ Los tipos de datos pueden ser
simples o complejos.
 Tipos simples
 Tipos predefinidos de XML: string, double, boolean, etc.
 List (lista de datos separados por espacios).
 Union (tipo de dato derivado de la unión de tipos predefinidos).
 Tipos complejos ⇒ Aquellos que tienen elementos hijos y/o
31
atributos.

32. XML Schema

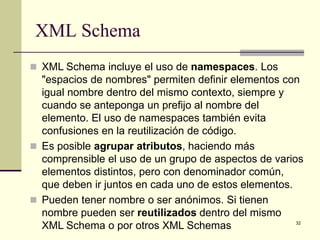

 XML Schema incluye el uso de namespaces. Los
"espacios de nombres" permiten definir elementos con
igual nombre dentro del mismo contexto, siempre y
cuando se anteponga un prefijo al nombre del
elemento. El uso de namespaces también evita
confusiones en la reutilización de código.
 Es posible agrupar atributos, haciendo más
comprensible el uso de un grupo de aspectos de varios
elementos distintos, pero con denominador común,
que deben ir juntos en cada uno de estos elementos.
 Pueden tener nombre o ser anónimos. Si tienen
nombre pueden ser reutilizados dentro del mismo
XML Schema o por otros XML Schemas 32

33. XML Schema

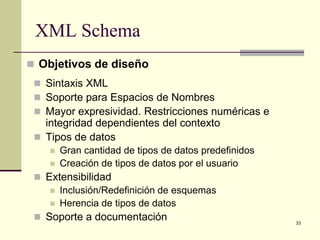

 Objetivos de diseño
 Sintaxis XML
 Soporte para Espacios de Nombres
 Mayor expresividad. Restricciones numéricas e
integridad dependientes del contexto
 Tipos de datos
 Gran cantidad de tipos de datos predefinidos
 Creación de tipos de datos por el usuario
 Extensibilidad
 Inclusión/Redefinición de esquemas
 Herencia de tipos de datos
 Soporte a documentación 33

34. XML Schema

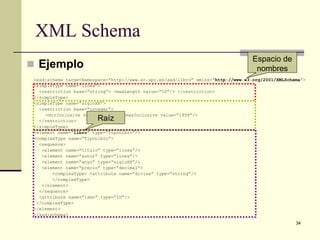

Espacio de
 Ejemplo nombres
<xsd:schema targetNamespace=“http://www.ac.upc.es/aad/libro” xmlns=“http://www.w3.org/2001/XMLSchema”>
<simpleType name=“linea”>
<restriction base=“string”> <maxLength value=“50”/> </restriction>
</simpleType>
<simpleType name=“sigloXX”>
<restriction base=“integer”>
<minInclusive value=“1900”/> <maxInclusive value=“1999”/>
</restriction> Raíz
</simpleType>
<element name=“libro” type=“TipoLibro”/>
<complexType name=“TipoLibro”>
<sequence>
<element name=“titulo” type=“linea”/>
<element name=“autor” type=“linea”/>
<element name=“anyo” type=“sigloXX”/>
<element name=“precio” type=“decimal”>
<complexType> <attribute name=“divisa” type=“string”/>
</complexType>
</element>
</sequence>
<attribute name=“isbn” type=“ID”/>
</complexType>
</element>
</xsd:schema>
34

35. XML Schema
 Ventajas al utilizar schemas
 Utilizan una gran cantidad de tipos de datos básicos
 Son extensibles ⇒ restricciones, extensiones, herencia
 Están escritos en XML
 Resulta más largo que un DTD pero a cambio:
 Mayor precisión en la definición de tipos de datos: <date
type=“date”>1999-03-11</date> ⇒ ¿11 de marzo o 3
de noviembre?
 La exportación e importación de datos en formato xml
más sencilla
 Posibilidad de uso de datos complejos definidos por el
usuario 35

36. XML Schema
 Características de XML Schema
 XML Schema cuenta con una serie de tipos
predefinidos como son las cadenas, los enteros, etc.
 Un esquema creado con XML Schema se guarda en
un archivo de texto con la extensión .xsd, y
normalmente siguen el siguiente patrón
36

37. XML Schema
 Características de XML Schema

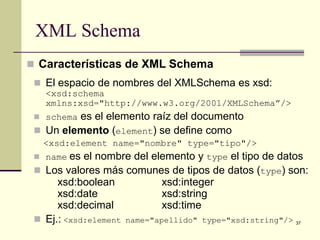

 El espacio de nombres del XMLSchema es xsd:
<xsd:schema
xmlns:xsd="http://www.w3.org/2001/XMLSchema”/>
 schemaes el elemento raíz del documento
 Un elemento (element) se define como
<xsd:element name="nombre" type="tipo"/>
 name es el nombre del elemento y type el tipo de datos
 Los valores más comunes de tipos de datos (type) son:
xsd:boolean xsd:integer
xsd:date xsd:string
xsd:decimal xsd:time
 Ej.: <xsd:element name="apellido" type="xsd:string"/> 37

38. XML Schema
 Características de XML Schema

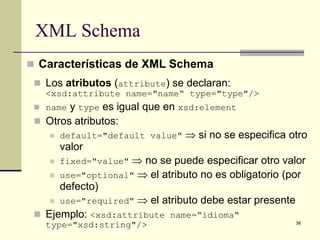

 Los atributos (attribute) se declaran:
<xsd:attribute name="name“ type="type"/>
 name y type es igual que en xsd:element
 Otros atributos:
 default="default value" ⇒ si no se especifica otro
valor
 fixed="value" ⇒ no se puede especificar otro valor
 use="optional" ⇒ el atributo no es obligatorio (por
defecto)
 use="required" ⇒ el atributo debe estar presente
 Ejemplo: <xsd:attribute name=“idioma"
38
type="xsd:string"/>

39. XML Schema

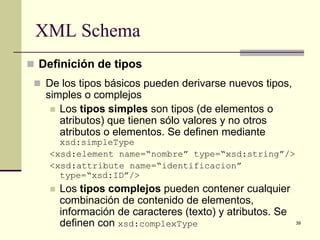

 Definición de tipos
 De los tipos básicos pueden derivarse nuevos tipos,
simples o complejos
 Los tipos simples son tipos (de elementos o
atributos) que tienen sólo valores y no otros
atributos o elementos. Se definen mediante
xsd:simpleType
<xsd:element name=“nombre” type=“xsd:string”/>
<xsd:attribute name=“identificacion”
type=“xsd:ID”/>
 Los tipos complejos pueden contener cualquier
combinación de contenido de elementos,
información de caracteres (texto) y atributos. Se
definen con xsd:complexType 39

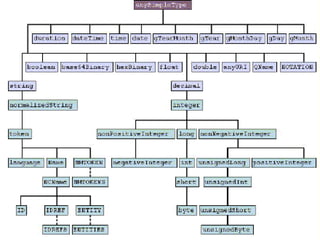

40. 40

41. XML Schema
 Tipos simples

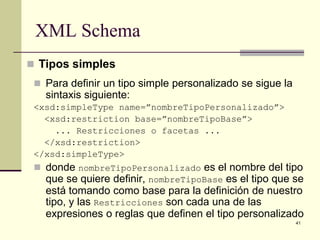

 Para definir un tipo simple personalizado se sigue la
sintaxis siguiente:
<xsd:simpleType name=”nombreTipoPersonalizado”>
<xsd:restriction base=”nombreTipoBase”>
... Restricciones o facetas ...
</xsd:restriction>
</xsd:simpleType>
 donde nombreTipoPersonalizado es el nombre del tipo
que se quiere definir, nombreTipoBase es el tipo que se
está tomando como base para la definición de nuestro
tipo, y las Restricciones son cada una de las
expresiones o reglas que definen el tipo personalizado
41

42. XML Schema
 Tipos simples (restricciones)
 Permiten definir un tipo simple a partir de otro,
restringiendo los valores de este último ⇒ Las
restricciones representan uno de los mecanismos para
definir tipos derivados de otros tipos simples

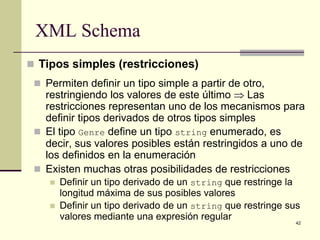

 El tipo Genre define un tipo string enumerado, es
decir, sus valores posibles están restringidos a uno de
los definidos en la enumeración
 Existen muchas otras posibilidades de restricciones
 Definir un tipo derivado de un string que restringe la
longitud máxima de sus posibles valores
 Definir un tipo derivado de un string que restringe sus
valores mediante una expresión regular
42

43. XML Schema

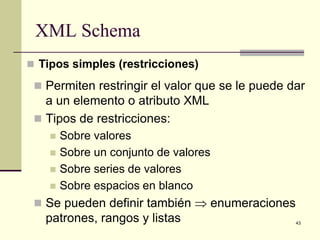

 Tipos simples (restricciones)
 Permiten restringir el valor que se le puede dar
a un elemento o atributo XML
 Tipos de restricciones:
 Sobre valores
 Sobre un conjunto de valores
 Sobre series de valores
 Sobre espacios en blanco
 Se pueden definir también ⇒ enumeraciones
patrones, rangos y listas 43

44. XML Schema
 Tipos simples (restricciones)

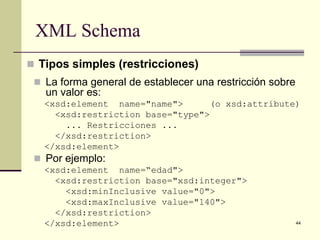

 La forma general de establecer una restricción sobre
un valor es:
<xsd:element name="name"> (o xsd:attribute)
<xsd:restriction base="type">
... Restricciones ...
</xsd:restriction>
</xsd:element>
 Por ejemplo:
<xsd:element name=“edad">
<xsd:restriction base="xsd:integer">
<xsd:minInclusive value="0">
<xsd:maxInclusive value="140">
</xsd:restriction>
</xsd:element> 44

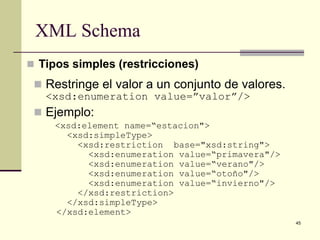

45. XML Schema
 Tipos simples (restricciones)
 Restringe el valor a un conjunto de valores.
<xsd:enumeration value=”valor”/>
 Ejemplo:
<xsd:element name=“estacion">
<xsd:simpleType>
<xsd:restriction base="xsd:string">
<xsd:enumeration value=“primavera"/>
<xsd:enumeration value=“verano"/>
<xsd:enumeration value=“otoño"/>
<xsd:enumeration value=“invierno"/>
</xsd:restriction>
</xsd:simpleType>
</xsd:element>
45

46. XML Schema
 Tipos simples (restricciones)
 Para limitar el contenido del elemento XML definiendo
las series de números y letras que se pueden usar
patrones (pattern). <xsd:pattern
value=”expresionRegex”/>
 Ejemplo
<xsd:element name="letra">
<xsd:simpleType>
<xsd:restriction base="xs:string">
<xsd:pattern value="[a-z]"/>
<!-- <xsd:pattern value=“INV06d{3}"/> -->
</xsd:restriction>
</xsd:simpleType>
46
</xsd:element>

47. XML Schema
 Tipos simples (restricciones)
 expresionRegex ⇒ indica cómo debería ser
el formato del contenido. Lenguaje regex,
selección de símbolos
 . (el punto) ⇒ Cualquier carácter
 d ⇒ dígito. D ⇒ No dígito
 s ⇒ espacio en blanco y salto de línea. S ⇒
Distinto de espacio en blanco y salto de línea
 * (asterisco) ⇒ Para tener cero o más
elementos de los precedidos por *
 | ⇒ Para elegir un valor entre varios 47

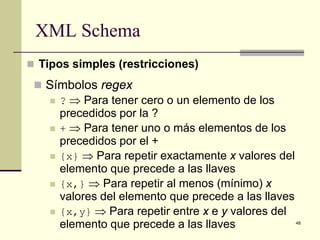

48. XML Schema
 Tipos simples (restricciones)
 Símbolos regex
 ? ⇒ Para tener cero o un elemento de los
precedidos por la ?
 + ⇒ Para tener uno o más elementos de los
precedidos por el +
 {x} ⇒ Para repetir exactamente x valores del
elemento que precede a las llaves
 {x,} ⇒ Para repetir al menos (mínimo) x
valores del elemento que precede a las llaves
 {x,y} ⇒ Para repetir entre x e y valores del
elemento que precede a las llaves 48

49. XML Schema
 Tipos simples (restricciones)
 Restricciones sobre espacios en blanco.
whiteSpace ⇒ dice lo que hay que hacer con
los espacios en blanco
 value="preserve" ⇒ Mantiene los espacios
en blanco como están
 value="replace" ⇒ Cambia los espacios en
blanco (saltos, tab, …) por espacios
 value="collapse" ⇒ Reemplaza todas las
secuencias de espacios en blanco por un sólo
espacio en blanco
49

50. XML Schema
 Tipos simples (restricciones)

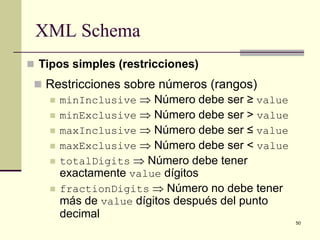

 Restricciones sobre números (rangos)
 minInclusive ⇒ Número debe ser ≥ value
 minExclusive ⇒ Número debe ser > value
 maxInclusive ⇒ Número debe ser ≤ value
 maxExclusive ⇒ Número debe ser < value
 totalDigits ⇒ Número debe tener
exactamente value dígitos
 fractionDigits ⇒ Número no debe tener
más de value dígitos después del punto
decimal
50

51. XML Schema

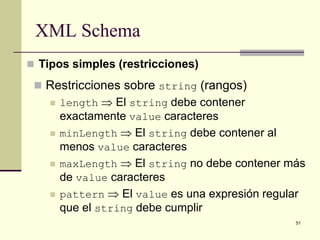

 Tipos simples (restricciones)
 Restricciones sobre string (rangos)
 length ⇒ El string debe contener
exactamente value caracteres
 minLength ⇒ El string debe contener al
menos value caracteres
 maxLength ⇒ El string no debe contener más
de value caracteres
 pattern ⇒ El value es una expresión regular
que el string debe cumplir
51

52. XML Schema

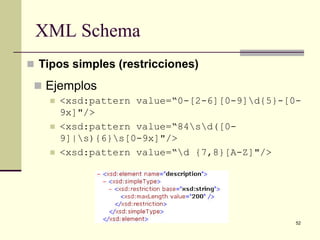

 Tipos simples (restricciones)
 Ejemplos
 <xsd:pattern value=“0-[2-6][0-9]d{5}-[0-
9x]"/>
 <xsd:pattern value=“84sd([0-
9]|s){6}s[0-9x]"/>
 <xsd:pattern value=“d {7,8}[A-Z]"/>
52

53. XML Schema
 Tipos simples (restricciones)
 Listas: Colecciones de datos similares a los arrays
 <xsd:list base=”tipoBase”/>
 <xsd:list base=”tipoBase”>
... Restricciones sobre longitud ...
</xsd:list>
 Ejemplo
<xsd:simpleType name=“alineacion”>
<xsd:list base=“xsd:string"/>
<xsd:lenght value=“5"/>
</xsd:simpleType>
53

54. XML Schema

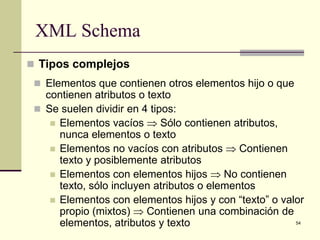

 Tipos complejos
 Elementos que contienen otros elementos hijo o que
contienen atributos o texto
 Se suelen dividir en 4 tipos:
 Elementos vacíos ⇒ Sólo contienen atributos,
nunca elementos o texto
 Elementos no vacíos con atributos ⇒ Contienen
texto y posiblemente atributos
 Elementos con elementos hijos ⇒ No contienen
texto, sólo incluyen atributos o elementos
 Elementos con elementos hijos y con “texto” o valor
propio (mixtos) ⇒ Contienen una combinación de
elementos, atributos y texto 54

55. XML Schema

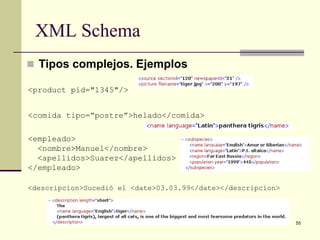

 Tipos complejos. Ejemplos
<product pid="1345"/>
<comida tipo=“postre”>helado</comida>
<empleado>
<nombre>Manuel</nombre>
<apellidos>Suarez</apellidos>
</empleado>
<descripcion>Sucedió el <date>03.03.99</date></descripcion>
55

56. XML Schema

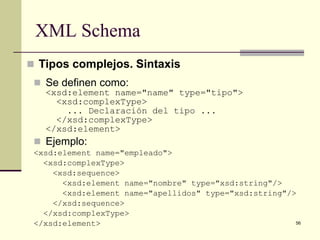

 Tipos complejos. Sintaxis
 Se definen como:
<xsd:element name="name" type="tipo">
<xsd:complexType>
... Declaración del tipo ...
</xsd:complexType>
</xsd:element>
 Ejemplo:
<xsd:element name="empleado">
<xsd:complexType>
<xsd:sequence>
<xsd:element name="nombre" type="xsd:string"/>
<xsd:element name="apellidos" type="xsd:string"/>
</xsd:sequence>
</xsd:complexType>
</xsd:element> 56

57. XML Schema

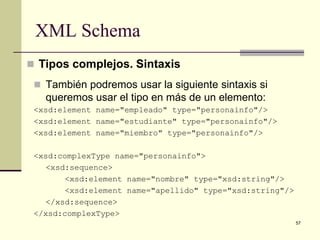

 Tipos complejos. Sintaxis
 También podremos usar la siguiente sintaxis si
queremos usar el tipo en más de un elemento:
<xsd:element name="empleado" type="personainfo"/>
<xsd:element name="estudiante" type="personainfo"/>
<xsd:element name="miembro" type="personainfo"/>
<xsd:complexType name="personainfo">
<xsd:sequence>
<xsd:element name="nombre" type="xsd:string"/>
<xsd:element name="apellido" type="xsd:string"/>
</xsd:sequence>
</xsd:complexType>
57

58. XML Schema

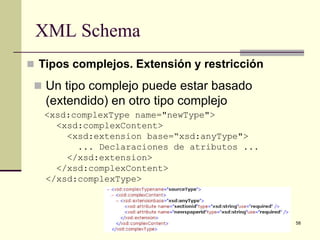

 Tipos complejos. Extensión y restricción
 Un tipo complejo puede estar basado
(extendido) en otro tipo complejo
<xsd:complexType name="newType">
<xsd:complexContent>
<xsd:extension base=“xsd:anyType">
... Declaraciones de atributos ...
</xsd:extension>
</xsd:complexContent>
</xsd:complexType>
58

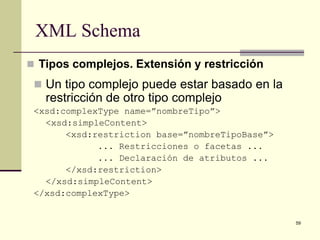

59. XML Schema
 Tipos complejos. Extensión y restricción
 Un tipo complejo puede estar basado en la
restricción de otro tipo complejo
<xsd:complexType name=”nombreTipo”>
<xsd:simpleContent>
<xsd:restriction base=”nombreTipoBase”>
... Restricciones o facetas ...
... Declaración de atributos ...
</xsd:restriction>
</xsd:simpleContent>
</xsd:complexType>
59

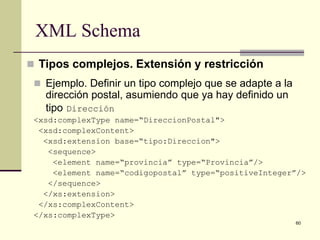

60. XML Schema
 Tipos complejos. Extensión y restricción
 Ejemplo. Definir un tipo complejo que se adapte a la
dirección postal, asumiendo que ya hay definido un
tipo Dirección
<xsd:complexType name=“DireccionPostal">
<xsd:complexContent>
<xsd:extension base=“tipo:Direccion">
<sequence>
<element name=“provincia” type=“Provincia”/>
<element name=“codigopostal” type=“positiveInteger”/>
</sequence>
</xs:extension>
</xs:complexContent>
</xs:complexType>
60

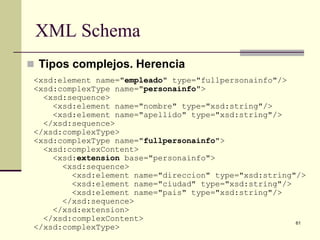

61. XML Schema
 Tipos complejos. Herencia
<xsd:element name="empleado" type="fullpersonainfo"/>
<xsd:complexType name="personainfo">
<xsd:sequence>
<xsd:element name="nombre" type="xsd:string"/>
<xsd:element name="apellido" type="xsd:string"/>
</xsd:sequence>
</xsd:complexType>
<xsd:complexType name="fullpersonainfo">
<xsd:complexContent>
<xsd:extension base="personainfo">
<xsd:sequence>
<xsd:element name="direccion" type="xsd:string"/>
<xsd:element name="ciudad" type="xsd:string"/>
<xsd:element name="pais" type="xsd:string"/>
</xsd:sequence>
</xsd:extension>
</xsd:complexContent> 61
</xsd:complexType>

62. XML Schema

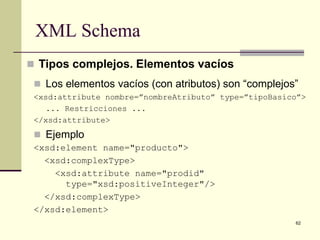

 Tipos complejos. Elementos vacíos
 Los elementos vacíos (con atributos) son “complejos”
<xsd:attribute nombre=”nombreAtributo” type=”tipoBasico”>
... Restricciones ...
</xsd:attribute>
 Ejemplo
<xsd:element name="producto">
<xsd:complexType>
<xsd:attribute name="prodid"
type="xsd:positiveInteger"/>
</xsd:complexType>
</xsd:element>
62

63. XML Schema

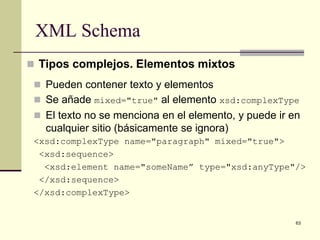

 Tipos complejos. Elementos mixtos
 Pueden contener texto y elementos
 Se añade mixed="true" al elemento xsd:complexType
 El texto no se menciona en el elemento, y puede ir en
cualquier sitio (básicamente se ignora)
<xsd:complexType name="paragraph" mixed="true">
<xsd:sequence>
<xsd:element name="someName” type="xsd:anyType"/>
</xsd:sequence>
</xsd:complexType>
63

64. XML Schema

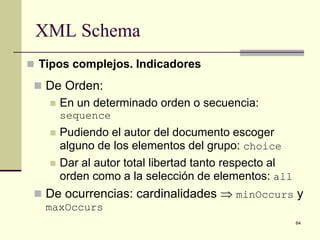

 Tipos complejos. Indicadores
 De Orden:
 En un determinado orden o secuencia:
sequence
 Pudiendo el autor del documento escoger
alguno de los elementos del grupo: choice
 Dar al autor total libertad tanto respecto al
orden como a la selección de elementos: all
 De ocurrencias: cardinalidades ⇒ minOccurs y
maxOccurs
64

65. XML Schema

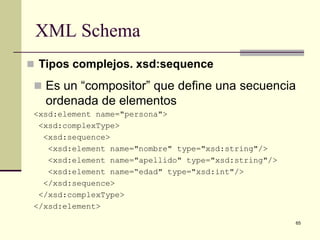

 Tipos complejos. xsd:sequence
 Es un “compositor” que define una secuencia
ordenada de elementos
<xsd:element name="persona">
<xsd:complexType>
<xsd:sequence>
<xsd:element name="nombre" type="xsd:string"/>
<xsd:element name="apellido" type="xsd:string"/>
<xsd:element name=“edad" type="xsd:int"/>
</xsd:sequence>
</xsd:complexType>
</xsd:element>
65

66. XML Schema
 Tipos complejos. xsd:choice
 Elementos que contienen alternativa de
elementos, en los que sólo puede aparecer
uno de ellos
<xsd:element name=“transporte">
<xsd:complexType>
<xsd:choice>
<xsd:element name="tren" type="xsd:string"/>
<xsd:element name="avion" type="xsd:string"/>
<xsd:element name="coche" type="xsd:string"/>
</xsd:choice>
</xsd:complexType>
</xsd:element>
66

67. XML Schema

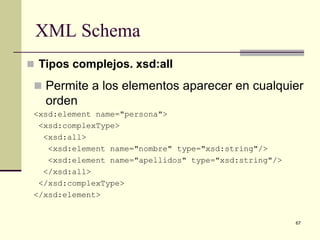

 Tipos complejos. xsd:all
 Permite a los elementos aparecer en cualquier
orden
<xsd:element name="persona">
<xsd:complexType>
<xsd:all>
<xsd:element name="nombre" type="xsd:string"/>
<xsd:element name="apellidos" type="xsd:string"/>
</xsd:all>
</xsd:complexType>
</xsd:element>
67

68. XML Schema

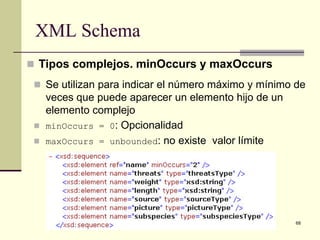

 Tipos complejos. minOccurs y maxOccurs
 Se utilizan para indicar el número máximo y mínimo de
veces que puede aparecer un elemento hijo de un
elemento complejo
 minOccurs = 0: Opcionalidad
 maxOccurs = unbounded: no existe valor límite
68

69. XML Schema

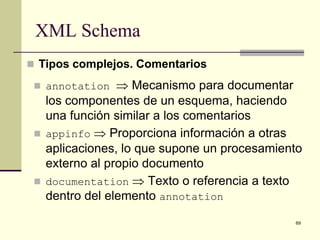

 Tipos complejos. Comentarios
 annotation ⇒ Mecanismo para documentar
los componentes de un esquema, haciendo
una función similar a los comentarios
 appinfo ⇒ Proporciona información a otras
aplicaciones, lo que supone un procesamiento
externo al propio documento
 documentation ⇒ Texto o referencia a texto
dentro del elemento annotation
69

70. XML Schema

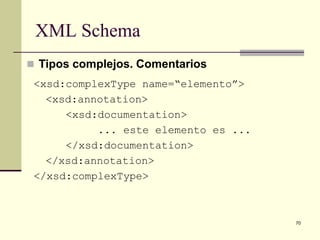

 Tipos complejos. Comentarios
<xsd:complexType name=“elemento”>
<xsd:annotation>
<xsd:documentation>
... este elemento es ...
</xsd:documentation>
</xsd:annotation>
</xsd:complexType>
70

71. XML Schema

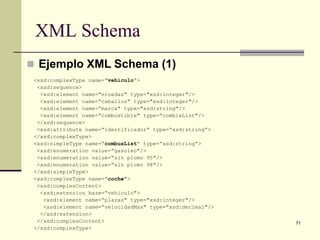

 Ejemplo XML Schema (1)
<xsd:complexType name=“vehiculo”>
<xsd:sequence>
<xsd:element name="nruedas" type="xsd:integer"/>
<xsd:element name=“caballos" type="xsd:integer"/>
<xsd:element name=“marca" type="xsd:string"/>
<xsd:element name=“combustible" type=“combisList"/>
</xsd:sequence>
<xsd:attribute name=“identificador” type=“xsd:string”>
</xsd:complexType>
<xsd:simpleType name=“combusList” type=“xsd:string”>
<xsd:enumeration value=“gasoleo"/>
<xsd:enumeration value=“sin plomo 95"/>
<xsd:enumeration value=“sin plomo 98"/>
</xsd:simpleType>
<xsd:complexType name=“coche">
<xsd:complexContent>
<xsd:extension base=“vehiculo">
<xsd:element name=“plazas" type="xsd:integer"/>
<xsd:element name=“velocidadMax" type="xsd:decimal"/>
</xsd:extension>
</xsd:complexContent> 71
</xsd:complexType>

72. XML Schema

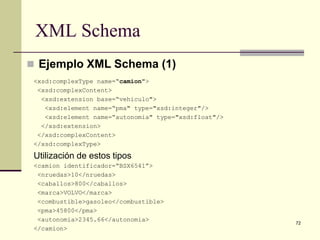

 Ejemplo XML Schema (1)
<xsd:complexType name=“camion">
<xsd:complexContent>
<xsd:extension base=“vehiculo">
<xsd:element name=“pma" type="xsd:integer"/>
<xsd:element name=“autonomia" type="xsd:float"/>
</xsd:extension>
</xsd:complexContent>
</xsd:complexType>
Utilización de estos tipos
<camion identificador=“BSX6541”>
<nruedas>10</nruedas>
<caballos>800</caballos>
<marca>VOLVO</marca>
<combustible>gasoleo</combustible>
<pma>45800</pma>
<autonomia>2345.66</autonomia>
72
</camion>

73. XML Schema
 Ejemplo XML Schema (2)

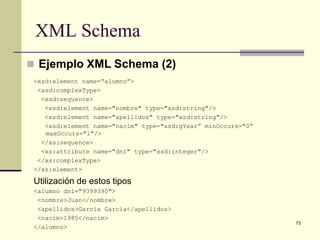

<xsd:element name=“alumno”>
<xsd:complexType>
<xsd:sequence>
<xsd:element name="nombre" type="xsd:string"/>
<xsd:element name="apellidos" type="xsd:string"/>
<xsd:element name="nacim" type="xsd:gYear” minOccurs="0“
maxOccurs="1"/>
</xs:sequence>
<xs:attribute name="dni" type="xsd:integer"/>
</xs:complexType>
</xs:element>
Utilización de estos tipos
<alumno dni="9399390">
<nombre>Juan</nombre>
<apellidos>García García</apellidos>
<nacim>1985</nacim>
73
</alumno>

74. XML Schema

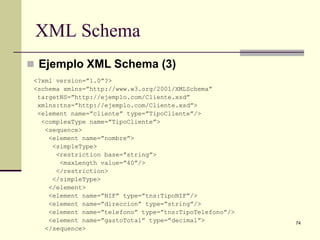

 Ejemplo XML Schema (3)
<?xml version=”1.0”?>
<schema xmlns=”http://www.w3.org/2001/XMLSchema”
targetNS=”http://ejemplo.com/Cliente.xsd”
xmlns:tns=”http://ejemplo.com/Cliente.xsd”>
<element name=”cliente” type=”TipoCliente”/>
<complexType name=”TipoCliente”>
<sequence>
<element name=”nombre”>
<simpleType>
<restriction base=”string”>
<maxLength value=”40”/>
</restriction>
</simpleType>
</element>
<element name=”NIF” type=”tns:TipoNIF”/>
<element name=”direccion” type=”string”/>
<element name=”telefono” type=”tns:TipoTelefono”/>
<element name=”gastoTotal” type=”decimal”> 74
</sequence>

75. XML Schema

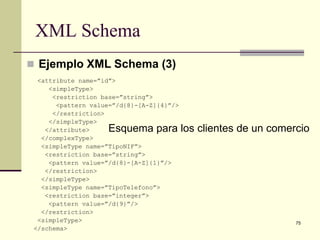

 Ejemplo XML Schema (3)
<attribute name=”id”>
<simpleType>
<restriction base=”string”>
<pattern value=”/d{8}-[A-Z]{4}”/>
</restriction>
</simpleType>
</attribute> Esquema para los clientes de un comercio
</complexType>
<simpleType name=”TipoNIF”>
<restriction base=”string”>
<pattern value=”/d{8}-[A-Z]{1}”/>
</restriction>
</simpleType>
<simpleType name=”TipoTelefono”>
<restriction base=”integer”>
<pattern value=”/d{9}”/>
</restriction>
<simpleType> 75
</schema>

76. XML Schema
 Otras características de XML Schema
 Agrupaciones (xsd:group) ⇒ Es posible
nombrar agrupaciones de elementos y
atributos para hacer referencias a ellas
 Uniones (xsd:union) ⇒ Como conocemos a
las uniciones
 Tipos abstractos (abstract=“true”) ⇒ tipo
abstracto que no puede usarse directamente
 Inclusión de esquemas (xsd:include) ⇒ incluir
elementos de otros esquemas (mismo names.)
76

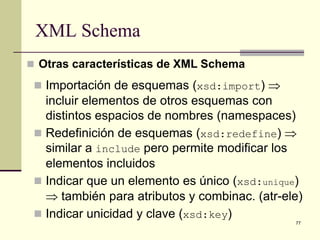

77. XML Schema
 Otras características de XML Schema
 Importación de esquemas (xsd:import) ⇒
incluir elementos de otros esquemas con
distintos espacios de nombres (namespaces)
 Redefinición de esquemas (xsd:redefine) ⇒
similar a include pero permite modificar los
elementos incluidos
 Indicar que un elemento es único (xsd:unique)
⇒ también para atributos y combinac. (atr-ele)
 Indicar unicidad y clave (xsd:key)
77

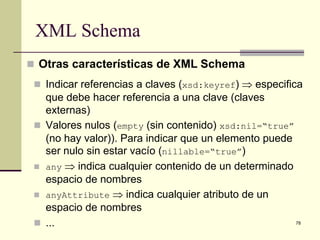

78. XML Schema
 Otras características de XML Schema
 Indicar referencias a claves (xsd:keyref) ⇒ especifica
que debe hacer referencia a una clave (claves
externas)
 Valores nulos (empty (sin contenido) xsd:nil=“true”
(no hay valor)). Para indicar que un elemento puede
ser nulo sin estar vacío (nillable=“true”)
 any ⇒ indica cualquier contenido de un determinado
espacio de nombres
 anyAttribute ⇒ indica cualquier atributo de un
espacio de nombres
 ... 78
