El documento describe las soluciones de punto de venta de Toshiba, incluyendo las líneas SurePOS 700 y SurePOS 500. Estas soluciones están diseñadas para mejorar la experiencia del cliente, aumentar la productividad de los empleados y optimizar la eficiencia operacional mediante características como pantallas táctiles infrarrojas, administración remota y capacidades de ahorro de energía. Toshiba ofrece una variedad de configuraciones para satisfacer las necesidades de diferentes industrias minoristas.

1. 1
Productos Toshiba
2015

2. 2
Líder Global En Retail Solutions

3. 3
Las soluciones de ToshibaGCS están diseñadas para proteger el medio ambiente, ayudar a mejorar
la experiencia del cliente, incremenar la productividad de los empleados y la eficiencia operacional.
TCx Advantage
Entrega innovación y valor mientras disminuye el costo total de propiedad
 RMA
 Light-Path
Management
Fácil de
Administrar
 Con poca o sin
herramienta
 Amplia cobertura de
servicio nacional y
mundial
Servicio Superior
 Materiales
Reciclables
 Eco-friendly
disposal
 Energy savings
Eco-friendly
 Ambientes Hostiles
 Protección de la
Inversión
Diseño Innovador
Propuesta de Valor Soluciones POS TGCS

4. 4
POS
Soporta Linux
Configuración Distribuida
Retail-hardening
Longevidad de modelos
Diseño y fabricación específicos
Vida útil extendida
Estructura de soporte especializada
en Retail
PC-Cash Drawer
Soporta Linux
Configuración Distribuida
 Uso hogareño/personal
 Rápido cambio de modelos
 Diseño subcontratado y
componentes críticos OEM
 Ciclo de reemplazo corto
 Soporte distribuido entre múltiples
proveedores
4
Las soluciones de PC-Cash Drawers ofrecen algunas características de POS,
pero quedan mal posicionadas en aspectos críticos que impactan la
performance en el ambiente de Retail

5. 5
Arquitectura
Recurso Aplicación POS
Aplicación
estandar
Processor 5 - 15% 20 - 30%
Memory RAM
(access speed)
10 - 20% 10 - 20%
(HDD)
(access speed)
15 - 20% 25 - 45%
I/Os Control 40 - 75% 15 - 25%
Main board & data bus clock
Processor clock & instruction set
Hw buffers size
Video controller & memory
HDD access time
Memory access time
Bios bus optimization (DMA, etc)
I/Os controller buffer
Qué es importante para una aplicación POS?
La arquitectura de Toshiba SurePos está diseñada para aislar del main board las funciones de
control del I/O
Protege la eficiencia y compatibilidad de los cambios en el mainboard.
Habilita a Toshiba a enlazar nuevos modelos compatibles con los existentes.
Alta eficiencia incluso con procesadores antiguos (administración del ciclo de vida).
VIDEO
Memory
HD, FD
Keyboard
Powered USB
Cash Drawer
Scanner
Display
Printer
Network
CPU
Memory Bus ControlHDD Adapters
Video, etc
I/Os Control
5

6. 6
6
Toshiba Remote Management Agent (RMA)
Software para la administración de sistemas Empresarial: IBM Tivoli, IBM
Director, and/or business partner applications
Independent software vendors
IBM Systems Director
Enterprise
Tiendas
Store YStore X
Store Z
Remote
Management
Agent, Master
Agent
POS
Applications
Self-Checkout
Point of Sale
Kiosks
Point of
Sale
Scanners
Point of Sale
Intelligent
Scales
Retail
Peripherals
Remote
Management Agent,
General Agents
RMA esta disponible sin
costo adicional con los
Equipos de TGCS

7. 7

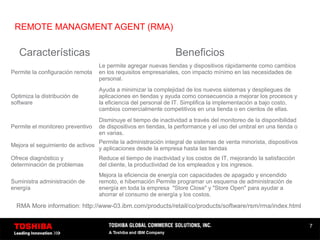

REMOTE MANAGMENT AGENT (RMA)
Características Beneficios
Permite la configuración remota
Le permite agregar nuevas tiendas y dispositivos rápidamente como cambios
en los requisitos empresariales, con impacto mínimo en las necesidades de
personal.
Optimiza la distribución de
software
Ayuda a minimizar la complejidad de los nuevos sistemas y despliegues de
aplicaciones en tiendas y ayuda como consecuencia a mejorar los procesos y
la eficiencia del personal de IT. Simplifica la implementación a bajo costo,
cambios comercialmente competitivos en una tienda o en cientos de ellas.
Permite el monitoreo preventivo
Disminuye el tiempo de inactividad a través del monitoreo de la disponibilidad
de dispositivos en tiendas, la performance y el uso del umbral en una tienda o
en varias.
Mejora el seguimiento de activos
Permite la administración integral de sistemas de venta minorista, dispositivos
y aplicaciones desde la empresa hasta las tiendas
Ofrece diagnóstico y
determinación de problemas
Reduce el tiempo de inactividad y los costos de IT, mejorando la satisfacción
del cliente, la productividad de los empleados y los ingresos.
Suministra administración de
energía
Mejora la eficiencia de energía con capacidades de apagado y encendido
remoto, e hibernación Permite programar un esquema de administración de
energía en toda la empresa "Store Close" y "Store Open" para ayudar a
ahorrar el consumo de energía y los costos.
RMA More information: http://www-03.ibm.com/products/retail/co/products/software/rsm/rma/index.html

8. 8
8
Disminuyendo costos, Salve el Planeta,
• Automatización Deep sleep
– El equipo entra en un modo de baja energía y ahorrando tanta energía
como si estuviera apagado.
– Rapido y confiable reinicio del sistema.
• Aumente la eficiencia
– Uso de fuentes de energía eficientes y mejor manejo de los procesadores
mobile “Ultra Low Voltage”
• Administración remota
– RMA soporta el estado deep sleep.

9. 9
9
Deep SleepDeep Sleep

10. 10
10
Automatización Deep sleep
Estado Consumo
Típico
Descripción
S0
Working
55W Encendido. El procesador esta trabajando y
funcionando a fondo. Se consume energía con todos
los dispositivos conectados.
S1
Standby
31W Aparece encendido. El procesador esta parado. RAM
esta encendida. El equipo esta en un modo de bajo
consumo.
S3
Suspend to
RAM
3W Aparece apagado. El procesador no tiene energia. La
RAM eta en suspendida. La fuente de energia esta
en un modo de ahorro. Deep sleep.
S4
Suspend to
disk
N/A Aparece pagado. El equipo esta totalmente apagado,
pero la imagen de la memoria ha sido guardad en el
disco duro (También llamado hibernación). Este
estado no es recomendado para los POS.
S5
Off
2W Apagado. El hardware esta completamente apagado.
No quedo guardado ninguna imagen del SO.

11. 11
Portafolio de
Productos RSS
2015

12. 12

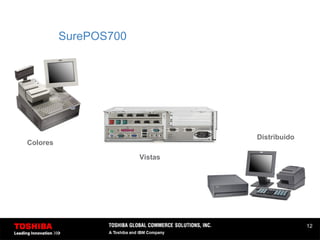

Colores
Vistas
Distribuido
SurePOS700

13. 13
SurePOS 700
Alta performance
NEW! Intel Core i capacidad de tecnología
Nuevos dispositivos
NEW! Opción de disco de estado Sólido
Nuevo Estilo
NEW! Look and Feel
Por Defecto los nuevos modelos están diseñados para
mejor distribución del aire

14. 14
SurePOS 740 models 745
Intel® T3100 (Celeron® dual core) processor
Optional 500 GB hard disk drive (HDD) on 745
Optional 64 GB solid state drive (SDD) on 745
1 GB DDR3 base memory on 745 (expandable to
4 GB)
10/100/1000 Ethernet
Soporte de doble vídeo
Unidades de estado sólido
(SDD) es un dispositivo de almacenamiento de
datos
SurePOS 745, 785 con este modelo los usuarios
tienen la opción de utilizar la tecnología SDD.
En comparación con los discos duros, la opción
de SDD ofrece:
Performance - Mejor rendimiento debido al
tiempo de acceso inferior y la latencia.
Fiabilidad - Dado que no existen partes móviles,
SDDS ofrecen una mayor fiabilidad.
Menos consumo - SDD genera menos calor
que los discos duros y consumen menos
energía

15. 15
SurePOS 700 – traditional form factor
Intel Celeron 440
(2.0 GHz/800 MHz FSB/ 512 KB L2
cache)
512 MB DDR2 base memory
40GB HDD option
RAID capability standard
Model 743
Intel Core 2 Duo E7400
(2.8 GHz/1066 MHz FSB/ 2MB L2 cache)
250 GB SATA HDD standard
1 GB DDR3 base memory
Model 784
or
Intel Pentium Dual Core E5300
(2.6 GHz/800 MHz FSB/ 2MB L2 cache)
250 GB SATA HDD standard
RAID capability standard
1 GB DDR3 base memory
Intel Core i3 2120
(3.3GHz, 3MB L2 cache)
Model 785
or
 500G HDD or 64G SSD kit options
RAID capability standard
2 GB DDR3 base memory
expandable to 8GB
Intel Celeron G540
(2.5GHz, 2MB L2 cache)
Intel T3100 (Celeron dual core)
500G HDD or 64G SSD kit options
RAID through RPQ adapter
1 GB DDR3 base memory
expandable to 4GB
Model 745
Modelo 783
Intel Core 2 Duo E4300
10-50%
15-25%

16. 16
16
SurePorts  Protección de la Inversión
+ RS232 Fila
Superior
+ RS485 Fila Superior
+ USB Fila Superior
Fácil de Instalar
Standard
Config.

17. 17
LinuxLinux
UPOS driversUPOS drivers
46904690
SurePOS 700SurePOS 700
SUSE Linux Enterprise for POS 11, SP2SUSE Linux Enterprise for POS 11, SP2
When AvailableWhen Available
IBM 4690 OS V6R4 EnhancedIBM 4690 OS V6R4 Enhanced
At General AvailabilityAt General Availability
POSReady 2009, POSReady 7POSReady 2009, POSReady 7
Preloads availablePreloads available
, Winsows 7, Winsows 7
XP tested- not recommended, 7 tested and supportedXP tested- not recommended, 7 tested and supported
MicrosoftMicrosoft
UPOS driversUPOS drivers
DOSDOS PC DOS 2000PC DOS 2000
Compatibility for RS232 native (no POSS DOS)Compatibility for RS232 native (no POSS DOS)
Solución OSSistema Abierto 

18. 18
SurePOS500

19. 19
19
Toshiba POS positioning – SurePOS 500
• Segmentos Objetivo
– Comidas, servicios hospitalarios, y especialidad
• Tamaño del cliente
– Grandes empresas y medianos/pequeños retailers
• Enfatizar en la integración y en la tecnología táctil infraroja.
• Acceso a la mayoria de los componentes sin herramientas.
– Accesible desde la parte trasera del equipo: Fuente de poder, disco duro, memoria,
panel de puertos, tarjeta madre
• earn more at www.toshibagcs.com/products
SurePOS 500

20. 20

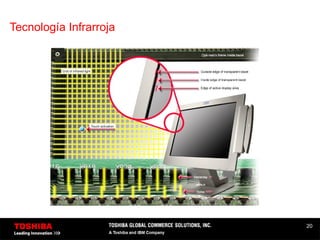

Tecnología Infrarroja

21. 21
53 421
Tecnologías Resistiva y Capacitiva
Resistive Touch Screen
Capacitive Touch Screen
Conductive coating
Glass panel
Electrode pattern
Cover sheet – scratch resistant
3
4
2
1
5
3 4
2
1
Conductive coating
Glass panel
Polyester Cover sheet – scratch
resistant
3
4
2
1
Spacer dots
Conductive coating

22. 22

23. 23
Bezel is completely sealed against liquids,
cleansers, dust, oils, etc.

24. 24

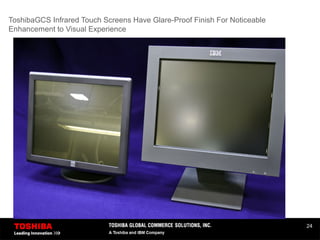

ToshibaGCS Infrared Touch Screens Have Glare-Proof Finish For Noticeable
Enhancement to Visual Experience

25. 25
Valores Clave del SurePOS 500
 Mejora el Servicio al Cliente
 Pantalla Touchscreen IR mejorada
 Nuevo display opcional LCD para
cliente de 6.5”
 Variedad de Configuraciones
Manejo de Costos
 Deep Sleep reduce el consumo de
energía
 Procesadores eficientes
 Lightpath Management y soporte RMA
 Desarmado sin herramientas
 Reduce Riesgos
 Retail Hardening de IBM
 Servicio y soporte durante 7 años
 Seguridad Biometric opcional

26. 26
26
Opciones de conectividad!
A. Cash drawer connectors
B. Ethernet
C. 24V powered USB
D. 12V powered USB
E. Standard USB 2.0 (2)**
F. Standard USB 2.0 (2)**
G. PS/2 keyboard
H. PS/2 mouse
I. 12V powered RS232
J. VGA
K. Standard RS232 (3)
A. B. C. E.D. G.F. H.
J. I.K.

27. 27
Biometric y MSR

28. 28
Algunos Clientes Referencia con TGCS SurePos 500

29. 29
SurePOS 300

30. 30
30

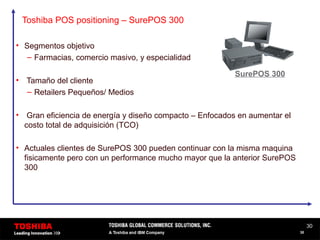

Toshiba POS positioning – SurePOS 300
• Segmentos objetivo
– Farmacias, comercio masivo, y especialidad
• Tamaño del cliente
– Retailers Pequeños/ Medios
• Gran eficiencia de energía y diseño compacto – Enfocados en aumentar el
costo total de adquisición (TCO)
• Actuales clientes de SurePOS 300 pueden continuar con la misma maquina
fisicamente pero con un performance mucho mayor que la anterior SurePOS
300
SurePOS 300

31. 31
31
Caracteristica Beneficios
Diseño compacto y
distribuido
• El equipo mas pequeño del portafolio de Toshiba ayuda a
ahorrar espacio y mejorar los diseños de la tienda.
Procesador Intel
Celeron T3100
• Mejora el rendimiento sin sacrificar los principios ahorradores
de las tecnologias mobile de Intel.
80 PLUS Gold power
supply
• Manejo eficiente de la energia incluso cuando el equipo esta
trabajando al maximo de rendimiento.
SurePOS 300 – Features and benefits
Dual video display • Soporta Dual video mejorando la flexibilidad del equipo y
ayudando a brindar una mejor experiencia de compra a sus
clientes.
Disco de estado
solido (SSD)
• Rapido, bajo consumo de energia, sin partes moviles y
aumenta la confiabilidad del sistema.
Deep sleep
automation and built-
in power
management
• Mientras que su equipo POS este inactivo, minimice el
consumo de energia, apoye las iniciativas globales para cuidar el
medio ambiente y ahorre dinero cada mes.

32. 32
32
SurePOS 300
10%
Models 340, E40 (34A, E4A)*
Intel Celeron M 373 (1GHz) Processor
160G HDD standard, 4G MFD upgrade option
WEPOS and XP preloads available
512MB DDR2 base, 2G max
SurePorts – 3 powered RS232 or 3 12V USB
3 RS232 (2x standard, 1x 9-pin powered)
5 USB ports (3PC- 2 front/1back, 1x24V, 1x
12V)
1 Cash drawer port
*Depot warranty standard on xxA models
Power
Power
Expansion
Expansion
60%
Models 350, E50
Intel T3100 (Celeron dual core)
1 GB DDR3 base memory
500G HDD or 64G SSD options
1G DDR3 base memory, 4G max

33. 33

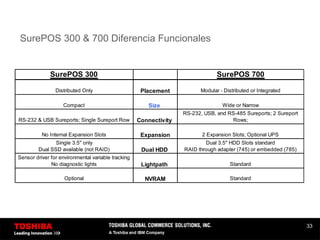

SurePOS 300 & 700 Diferencia Funcionales
SurePOS 300 SurePOS 700
Distributed Only Placement Modular - Distributed or Integrated
Compact Size Wide or Narrow
RS-232 & USB Sureports; Single Sureport Row Connectivity
RS-232, USB, and RS-485 Sureports; 2 Sureport
Rows;
No Internal Expansion Slots Expansion 2 Expansion Slots; Optional UPS
Single 3.5" only
Dual SSD available (not RAID) Dual HDD
Dual 3.5" HDD Slots standard
RAID through adapter (745) or embedded (785)
Sensor driver for environmental variable tracking
No diagnostic lights Lightpath Standard
Optional NVRAM Standard

34. 34
Algunos Clientes Referencia con SurePos 300

35. 3535
Optimized Point of Sale
Flexible | Elegant | Retail Hardened

36. 36
Word Play

37. 37
Familia TCxWave

38. 38
38
Multiples opciones de
configuración
(1.) Tabletop POS
Docks into powered hub with I/O
(3.) Kiosk
• Unlatch and remove head
• Mount on a stand* or on a wall
* Shown in a third-party VESA mount
(2.) POS / Kiosk

39. 39
TCxFlight Solución para un punto de Comercio
Una nueva solución Mobil de Toshiba como punto de venta

40. 40
40
TCxFlight :
Habilidad para trabajar a Demanda
TCxFlight es una solucion mobile
Protección de la tablet con lock
que permite al usuario poder tener
disponibildad cuando lo requiera
Permite conectar y desconectar la
tablet
de manera fácil
Base dock con adaptador habilita
Y permite configurar
Nuevos existentes dispositivos
Solución Mobile con un push button
De fácil acceso
Why TCxFlight?

41. 41

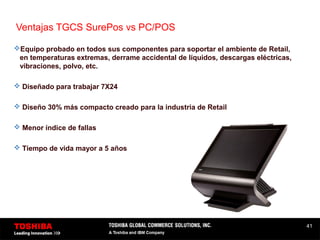

Ventajas TGCS SurePos vs PC/POS
Equipo probado en todos sus componentes para soportar el ambiente de Retail,
en temperaturas extremas, derrame accidental de líquidos, descargas eléctricas,
vibraciones, polvo, etc.
 Diseñado para trabajar 7X24
 Diseño 30% más compacto creado para la industria de Retail
 Menor índice de fallas
 Tiempo de vida mayor a 5 años

42. 42
Ventajas SurePos vs PC/POS
Reducción al 50% del consumo de energía vs PC
 Garantía en sitio por 1 año, brindada por Ingenieros IBM certificados en la
industria de Retail.
 Fácil de dar servicio gracias a su diseño de fácil acceso.
 Soporta Sistemas Operativos Windows, Linux y OS4690*.

43. 43
4610 Printers
2 – Two-station (thermal/impact)
C – Check processing (MICR)
R – IBM Onsite Repair
 2CR
 2NR
1NR
2 – Two-station (thermal/impact)
N - No MICR
R – IBM Onsite Repair
1 – One Thermal Station
N - No MICR
R – IBM Onsite Repair

44. 44
Design for ease of service
Interface
adapter CRU
Print head
CRU
Reduce service time and cost
Reduce travel expense and CO2 emissions
from CE travel
Enable BPs and self-maintainers to reduce
downtime and reconfigure inventory
$ xx% reduction costo
Main Card
CRU
Easy Cover
removal &
replacement
Light-Path
Management
ToshibaGCS Exclusive

45. 45
45
Impresoras SureMark 4610 – Ethernet LAN
Beneficios
– Locación remota de las impresoras 4610
– Comparta una impresora con varios POS
– Imprima directamente desde dispositivos móviles
– Ofrece una comunicación rapida y distintos modos de operación.
Ethernet
Shared
Ethernet
Remote
Mobility
Ethernet
Wireless
Router
Nueva Interface Ethernet (Plant features)
– FC 6271 – Adaptador Ethernet para modelos no-fiscal 4610 1xx
– FC 6272 – Adaptador Ethernet para modelos no-fiscal 4610 2xx
La caracteristica Ethernet LAN para impresoras 4610 ofrece una
tarjeta de conección Ethernet 10/100 Estandar que puede ser
instalada en toidos los modelos de impresoras 4610 NO fiscales.
Modelos: 1NR, 2NR & 2CR

46. 46
ToshibaGCS I/O peripherals
• Keyboards
– Modular ANPOS and CANPOS
– Modular 67-key and USB 50-key
• Printers
– SureMark™ (4610) Printers
• Displays
– SurePoint™ (4820) Displays (w/ MSR Option)
– 1x11*, 2x20, and Character Graphics Displays
• Cash drawers
– 24 V Wide - (17.75" x 19.75" x 4.75“)
– 24 V Narrow - (12.25" x 19.75" x 5.25“)
– Value cash drawer*

47. 47
Contact us
Raúl Flores Pezo
rpezo@toshibagcs.com
www.toshiba.com/commerce
THANK YOU
GRACIAS
Copyright © 2012 Toshiba Global Commerce Solutions, Inc.
Toshiba, Toshiba Global Commerce Solutions, the Toshiba logo
and Together Commerce are trademarks or registered trademarks
of Toshiba in the United States, other countries or both.
