Este documento describe los componentes de hardware necesarios para configurar computadoras de diferentes niveles (básico, intermedio y avanzado). Explica los componentes clave como el microprocesador, la memoria RAM, la tarjeta gráfica y el disco duro y las especificaciones recomendadas para cada nivel. También discute factores como la compatibilidad de la placa base y el microprocesador y la importancia de la refrigeración adecuada.

1. SELECCIÓN DE
COMPONENTES DE
HARDWARE
VERIFICACIÓN DE COMPATIBILIDAD

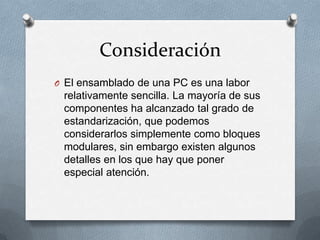

2. Consideración
O El ensamblado de una PC es una labor
relativamente sencilla. La mayoría de sus
componentes ha alcanzado tal grado de
estandarización, que podemos
considerarlos simplemente como bloques
modulares, sin embargo existen algunos
detalles en los que hay que poner
especial atención.

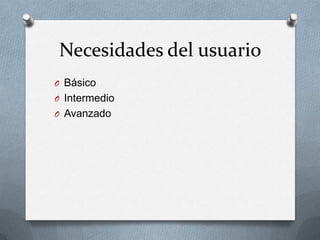

3. Necesidades del usuario
O Básico
O Intermedio
O Avanzado

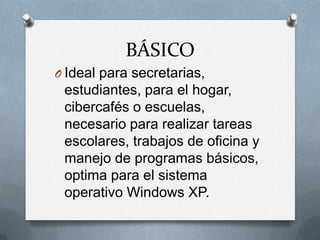

4. BÁSICO
O Ideal para secretarias,
estudiantes, para el hogar,
cibercafés o escuelas,
necesario para realizar tareas
escolares, trabajos de oficina y
manejo de programas básicos,
optima para el sistema
operativo Windows XP.

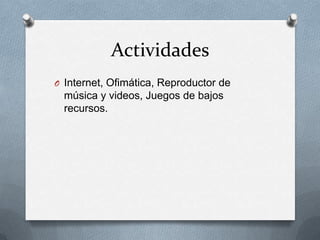

5. Actividades
O Internet, Ofimática, Reproductor de
música y videos, Juegos de bajos
recursos.

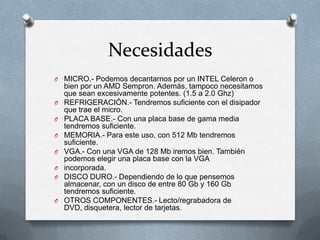

6. Necesidades
O MICRO.- Podemos decantarnos por un INTEL Celeron o
bien por un AMD Sempron. Además, tampoco necesitamos
que sean excesivamente potentes. (1.5 a 2.0 Ghz)
O REFRIGERACIÓN.- Tendremos suficiente con el disipador
que trae el micro.
O PLACA BASE.- Con una placa base de gama media
tendremos suficiente.
O MEMORIA.- Para este uso, con 512 Mb tendremos
suficiente.
O VGA.- Con una VGA de 128 Mb iremos bien. También
podemos elegir una placa base con la VGA
O incorporada.
O DISCO DURO.- Dependiendo de lo que pensemos
almacenar, con un disco de entre 80 Gb y 160 Gb
tendremos suficiente.
O OTROS COMPONENTES.- Lecto/regrabadora de
DVD, disquetera, lector de tarjetas.

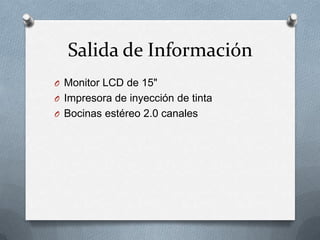

7. Salida de Información
O Monitor LCD de 15"
O Impresora de inyección de tinta
O Bocinas estéreo 2.0 canales

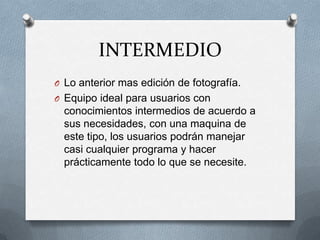

8. INTERMEDIO
O Lo anterior mas edición de fotografía.
O Equipo ideal para usuarios con
conocimientos intermedios de acuerdo a
sus necesidades, con una maquina de
este tipo, los usuarios podrán manejar
casi cualquier programa y hacer
prácticamente todo lo que se necesite.

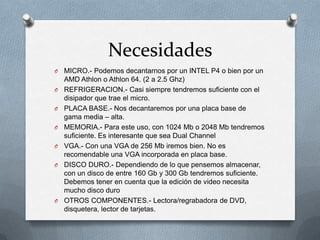

9. Necesidades
O MICRO.- Podemos decantarnos por un INTEL P4 o bien por un
AMD Athlon o Athlon 64. (2 a 2.5 Ghz)
O REFRIGERACION.- Casi siempre tendremos suficiente con el
disipador que trae el micro.
O PLACA BASE.- Nos decantaremos por una placa base de
gama media – alta.
O MEMORIA.- Para este uso, con 1024 Mb o 2048 Mb tendremos
suficiente. Es interesante que sea Dual Channel
O VGA.- Con una VGA de 256 Mb iremos bien. No es
recomendable una VGA incorporada en placa base.
O DISCO DURO.- Dependiendo de lo que pensemos almacenar,
con un disco de entre 160 Gb y 300 Gb tendremos suficiente.
Debemos tener en cuenta que la edición de video necesita
mucho disco duro
O OTROS COMPONENTES.- Lectora/regrabadora de DVD,
disquetera, lector de tarjetas.

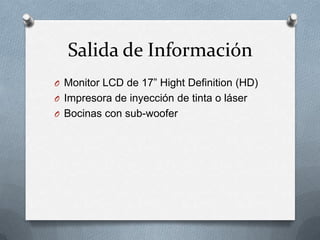

10. Salida de Información
O Monitor LCD de 17” Hight Definition (HD)
O Impresora de inyección de tinta o láser
O Bocinas con sub-woofer

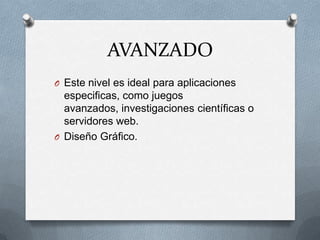

11. AVANZADO
O Este nivel es ideal para aplicaciones
especificas, como juegos
avanzados, investigaciones científicas o
servidores web.
O Diseño Gráfico.

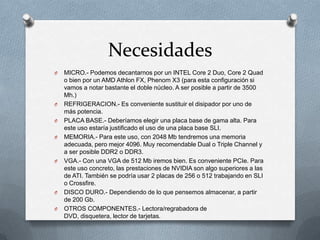

12. Necesidades
O MICRO.- Podemos decantarnos por un INTEL Core 2 Duo, Core 2 Quad
o bien por un AMD Athlon FX, Phenom X3 (para esta configuración si
vamos a notar bastante el doble núcleo. A ser posible a partir de 3500
Mh.)
O REFRIGERACION.- Es conveniente sustituir el disipador por uno de
más potencia.
O PLACA BASE.- Deberíamos elegir una placa base de gama alta. Para
este uso estaría justificado el uso de una placa base SLI.
O MEMORIA.- Para este uso, con 2048 Mb tendremos una memoria
adecuada, pero mejor 4096. Muy recomendable Dual o Triple Channel y
a ser posible DDR2 o DDR3.
O VGA.- Con una VGA de 512 Mb iremos bien. Es conveniente PCIe. Para
este uso concreto, las prestaciones de NVIDIA son algo superiores a las
de ATI. También se podría usar 2 placas de 256 o 512 trabajando en SLI
o Crossfire.
O DISCO DURO.- Dependiendo de lo que pensemos almacenar, a partir
de 200 Gb.
O OTROS COMPONENTES.- Lectora/regrabadora de
DVD, disquetera, lector de tarjetas.

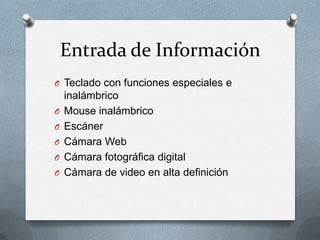

13. Entrada de Información
O Teclado con funciones especiales e
inalámbrico
O Mouse inalámbrico
O Escáner
O Cámara Web
O Cámara fotográfica digital
O Cámara de video en alta definición

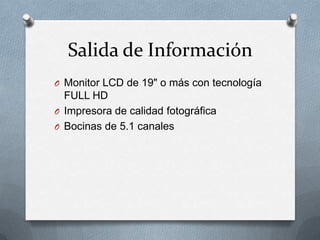

14. Salida de Información
O Monitor LCD de 19" o más con tecnología
FULL HD
O Impresora de calidad fotográfica
O Bocinas de 5.1 canales

15. Mayor exigencia
O MICRO.- Podemos decantarnos por un INTEL Core 2 Extreme,
Core i7, Core i7 Black Label o bien por un AMD Phenom X3,
Phenom X4.
O REFRIGERACIÓN.- Es conveniente sustituir el disipador por uno
de más potencia.
O PLACA BASE.- Necesitaremos una placa base de gama alta y alto
rendimiento. Algunos fabricantes tienen placas específicamente
diseñadas para gamers.
O MEMORIA.- Para este uso, con 2048 - 4096 Mb tendremos
suficiente. Debe ser Dual o Triple Channel y a ser posible DDR2 o
DDR3.
O VGA.- Con una VGA de 512 - 1024 Mb iremos bien. Muy
recomendable PCIe. Y el uso de sistemas como SLI o Crossfire
O DISCO DURO.- Dependiendo de lo que pensemos almacenar, a
partir de 200 Gb.
O OTROS COMPONENTES.- Lectora/regrabadora de DVD,
disquetera, lector de tarjetas. En esta configuración nos puede
interesar recurrir a una tarjeta de sonido adicional del tipo Sound
Blaster Audigy Pro.

16. SELECCIÓN DEL
MICROPROCESADOR

17. ¿Qué debo tener en cuenta al
elegir el microprocesador?

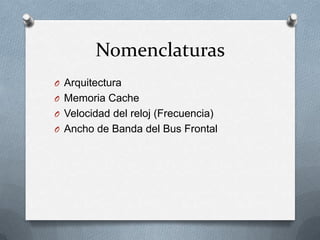

18. Nomenclaturas
O Arquitectura
O Memoria Cache
O Velocidad del reloj (Frecuencia)
O Ancho de Banda del Bus Frontal

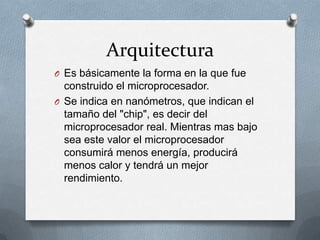

19. Arquitectura
O Es básicamente la forma en la que fue
construido el microprocesador.
O Se indica en nanómetros, que indican el
tamaño del "chip", es decir del
microprocesador real. Mientras mas bajo
sea este valor el microprocesador
consumirá menos energía, producirá
menos calor y tendrá un mejor
rendimiento.

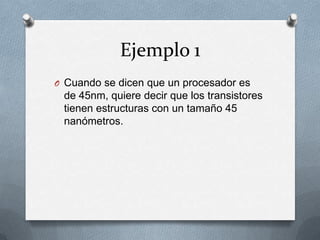

20. Ejemplo 1
O Cuando se dicen que un procesador es
de 45nm, quiere decir que los transistores
tienen estructuras con un tamaño 45
nanómetros.

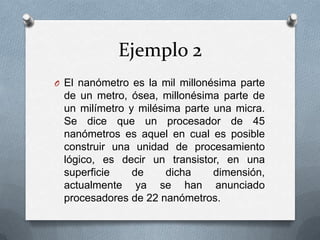

21. Ejemplo 2
O El nanómetro es la mil millonésima parte
de un metro, ósea, millonésima parte de
un milímetro y milésima parte una micra.
Se dice que un procesador de 45
nanómetros es aquel en cual es posible
construir una unidad de procesamiento
lógico, es decir un transistor, en una
superficie de dicha dimensión,
actualmente ya se han anunciado
procesadores de 22 nanómetros.

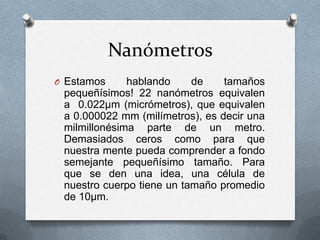

22. Nanómetros
O Estamos hablando de tamaños
pequeñísimos! 22 nanómetros equivalen
a 0.022µm (micrómetros), que equivalen
a 0.000022 mm (milímetros), es decir una
milmillonésima parte de un metro.
Demasiados ceros como para que
nuestra mente pueda comprender a fondo
semejante pequeñísimo tamaño. Para
que se den una idea, una célula de
nuestro cuerpo tiene un tamaño promedio
de 10µm.

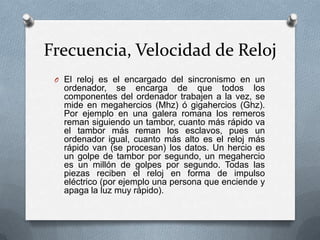

23. Frecuencia, Velocidad de Reloj
O El reloj es el encargado del sincronismo en un
ordenador, se encarga de que todos los
componentes del ordenador trabajen a la vez, se
mide en megahercios (Mhz) ó gigahercios (Ghz).
Por ejemplo en una galera romana los remeros
reman siguiendo un tambor, cuanto más rápido va
el tambor más reman los esclavos, pues un
ordenador igual, cuanto más alto es el reloj más
rápido van (se procesan) los datos. Un hercio es
un golpe de tambor por segundo, un megahercio
es un millón de golpes por segundo. Todas las
piezas reciben el reloj en forma de impulso
eléctrico (por ejemplo una persona que enciende y
apaga la luz muy rápido).

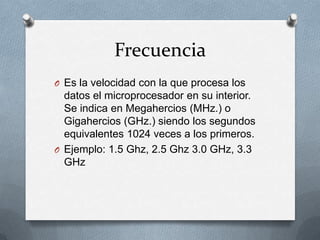

24. Frecuencia
O Es la velocidad con la que procesa los
datos el microprocesador en su interior.
Se indica en Megahercios (MHz.) o
Gigahercios (GHz.) siendo los segundos
equivalentes 1024 veces a los primeros.
O Ejemplo: 1.5 Ghz, 2.5 Ghz 3.0 GHz, 3.3
GHz

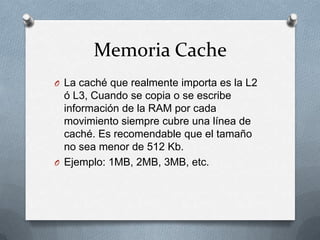

25. Memoria Cache
O La caché que realmente importa es la L2
ó L3, Cuando se copia o se escribe
información de la RAM por cada
movimiento siempre cubre una línea de
caché. Es recomendable que el tamaño
no sea menor de 512 Kb.
O Ejemplo: 1MB, 2MB, 3MB, etc.

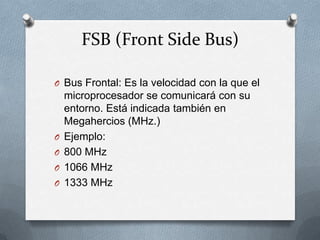

26. FSB (Front Side Bus)
O Bus Frontal: Es la velocidad con la que el
microprocesador se comunicará con su
entorno. Está indicada también en
Megahercios (MHz.)
O Ejemplo:
O 800 MHz
O 1066 MHz
O 1333 MHz

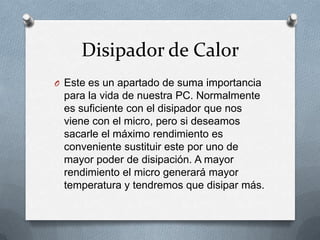

27. Disipador de Calor
O Este es un apartado de suma importancia
para la vida de nuestra PC. Normalmente
es suficiente con el disipador que nos
viene con el micro, pero si deseamos
sacarle el máximo rendimiento es
conveniente sustituir este por uno de
mayor poder de disipación. A mayor
rendimiento el micro generará mayor
temperatura y tendremos que disipar más.

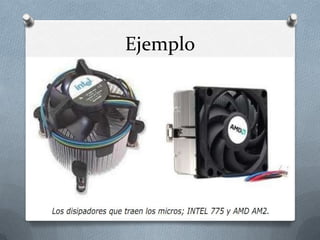

28. Ejemplo

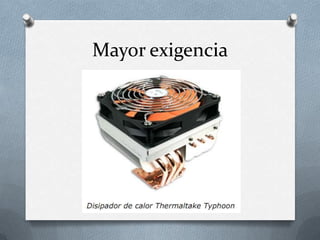

29. Mayor exigencia

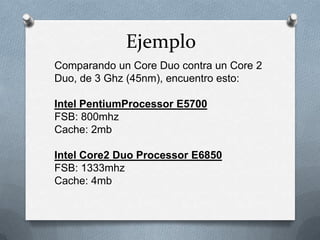

30. Ejemplo
Comparando un Core Duo contra un Core 2
Duo, de 3 Ghz (45nm), encuentro esto:
Intel PentiumProcessor E5700
FSB: 800mhz
Cache: 2mb
Intel Core2 Duo Processor E6850
FSB: 1333mhz
Cache: 4mb

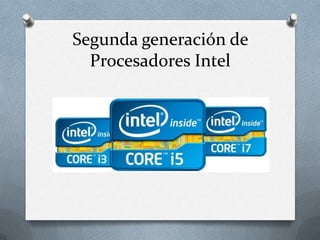

31. Segunda generación de
Procesadores Intel

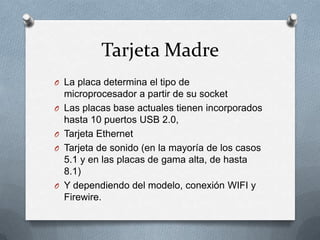

32. Tarjeta Madre
O La placa determina el tipo de
microprocesador a partir de su socket
O Las placas base actuales tienen incorporados
hasta 10 puertos USB 2.0,
O Tarjeta Ethernet
O Tarjeta de sonido (en la mayoría de los casos
5.1 y en las placas de gama alta, de hasta
8.1)
O Y dependiendo del modelo, conexión WIFI y
Firewire.

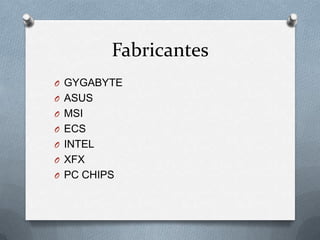

33. Fabricantes
O GYGABYTE
O ASUS
O MSI
O ECS
O INTEL
O XFX
O PC CHIPS

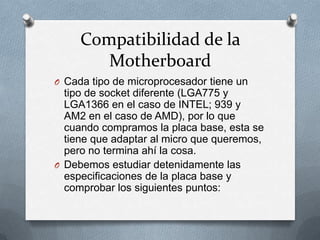

34. Compatibilidad de la
Motherboard
O Cada tipo de microprocesador tiene un
tipo de socket diferente (LGA775 y
LGA1366 en el caso de INTEL; 939 y
AM2 en el caso de AMD), por lo que
cuando compramos la placa base, esta se
tiene que adaptar al micro que queremos,
pero no termina ahí la cosa.
O Debemos estudiar detenidamente las
especificaciones de la placa base y
comprobar los siguientes puntos:

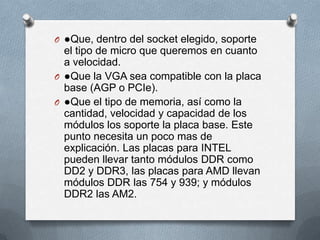

35. O ●Que, dentro del socket elegido, soporte
el tipo de micro que queremos en cuanto
a velocidad.
O ●Que la VGA sea compatible con la placa
base (AGP o PCIe).
O ●Que el tipo de memoria, así como la
cantidad, velocidad y capacidad de los
módulos los soporte la placa base. Este
punto necesita un poco mas de
explicación. Las placas para INTEL
pueden llevar tanto módulos DDR como
DD2 y DDR3, las placas para AMD llevan
módulos DDR las 754 y 939; y módulos
DDR2 las AM2.

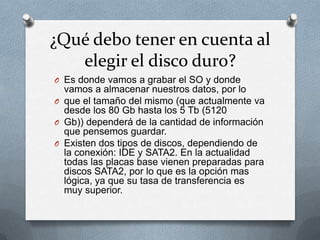

36. ¿Qué debo tener en cuenta al
elegir el disco duro?
O Es donde vamos a grabar el SO y donde
vamos a almacenar nuestros datos, por lo
O que el tamaño del mismo (que actualmente va
desde los 80 Gb hasta los 5 Tb (5120
O Gb)) dependerá de la cantidad de información
que pensemos guardar.

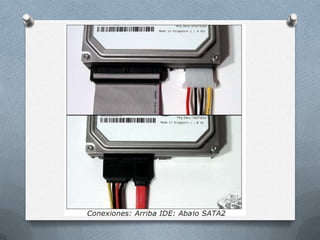

O Existen dos tipos de discos, dependiendo de
la conexión: IDE y SATA2. En la actualidad
todas las placas base vienen preparadas para
discos SATA2, por lo que es la opción mas
lógica, ya que su tasa de transferencia es
muy superior.

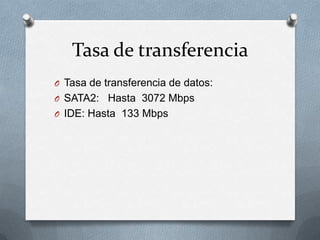

37. Tasa de transferencia
O Tasa de transferencia de datos:
O SATA2: Hasta 3072 Mbps
O IDE: Hasta 133 Mbps

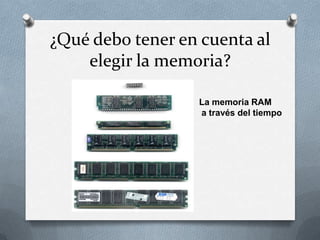

39. ¿Qué debo tener en cuenta al
elegir la memoria?
La memoria RAM
a través del tiempo

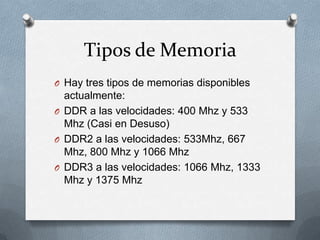

40. Tipos de Memoria
O Hay tres tipos de memorias disponibles
actualmente:
O DDR a las velocidades: 400 Mhz y 533
Mhz (Casi en Desuso)
O DDR2 a las velocidades: 533Mhz, 667
Mhz, 800 Mhz y 1066 Mhz
O DDR3 a las velocidades: 1066 Mhz, 1333
Mhz y 1375 Mhz

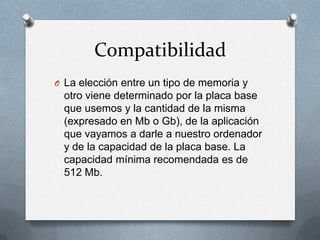

41. Compatibilidad
O La elección entre un tipo de memoria y
otro viene determinado por la placa base
que usemos y la cantidad de la misma
(expresado en Mb o Gb), de la aplicación
que vayamos a darle a nuestro ordenador
y de la capacidad de la placa base. La
capacidad mínima recomendada es de
512 Mb.

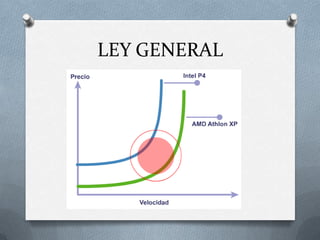

42. LEY GENERAL

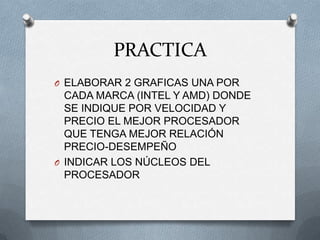

43. PRACTICA
O ELABORAR 2 GRAFICAS UNA POR
CADA MARCA (INTEL Y AMD) DONDE
SE INDIQUE POR VELOCIDAD Y
PRECIO EL MEJOR PROCESADOR
QUE TENGA MEJOR RELACIÓN
PRECIO-DESEMPEÑO
O INDICAR LOS NÚCLEOS DEL
PROCESADOR

44. Procesadores Intel
Modelos Recientes
O Intel Core i7-2600K
O Intel Core i7-2600
O Intel Core i5-2500K
O Intel Core i5-2500
O Intel Core i5-2400
O Intel Core i5-2300
O Intel Core i3-2120
O Intel Core i3-2100
O Intel Core i7-2600S
O Intel Core i5-2500S
O Intel Core i5-2500T
O Intel Core i5-2400S
O Intel Core i5-2390T
O Intel Core i3-2100T

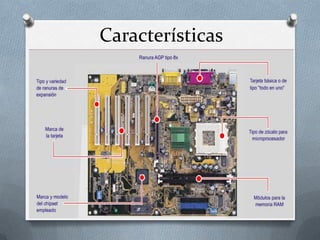

45. Características
