LA PLACA BASE

SUS PARTES:
El chipset
l chipset es un chip, formado a su vez por un conjunto de circuitos integrados, que en su conjunto actúan de interconexión entre
el microprocesador y el resto de los elementos. Estos circuitos ayudan al microprocesador a acceder a la memoria, slots de
expansión, discos, etc.
El chipset controla el sistema y sus capacidades, y de éste depende la cantidad de memoria RAM que puede conectarse al
ordenador, además de la memoria caché de la que se podrá disponer, entre otros factores.
Existe una amplia gama de chipsets para cada tipo de microprocesador y bus, pero los dos fabricantes más conocidos por su
expansión en el mercado son INTEL (que fabrica chipsets para las placas bases diseñadas para procesadores del mismo
nombre) y VIA (fabrica chipsets para procesadores AMD)
Los zócalos de memoria
Como su propio nombre indica, son como los slots de expansión a las tarjetas controladoras. Los módulos de memoria
(SDRAM, en nuestro caso) se insertan en estos zócalos para quedar conectados a la placa base.
Los jumpers

Son unos puentes que sirven, entre otras cosas, para configurar la velocidad de microprocesador, al igual que la de otros
componentes de la placa base. Están formados por simples piececitas de plástico que “puentean” o unen varias patillas de un
conector. La configuración para dichos jumpers viene reflejada en el manual de la placa base.
En nuestro caso, los distintos jumpers serían JP8 (para la velocidad de reloj), JP5 (para el voltaje), JP1 (para borrar la CMOS),
JP4 (para el reloj SDRAM), etc.
Los microinterruptores
De la misma forma que los jumpers, sirven para configurar parámetros como la velocidad de algunos componentes de la placa,
y se basan, como su propio nombre indica, en unos pequeños interruptores que pueden estar en posición ON u OFF según
nuestros intereses. Al igual que los jumpers, necesitamos el manual de nuestra placa base para configurarlos correctamente.
Dos ejemplos de microinterruptores en nuestra placa base son SW1 (para el voltaje) y SW2 (para la velocidad de reloj). Es
importante configurar de forma adecuada estos interruptores, pues la simple decisión de un ON o un OFF en uno de los
microinterruptores podría “quemarnos” el microprocesador. Por ejemplo, con esta configuración, le indicaríamos al reloj que
funcionase a 400 MHz (100x4) en un AMD K6-III:
Mientras que cambiando un solo microinterruptor (el 5, en este caso), estaríamos forzando al procesador a que trabajara a una
velocidad de 450 MHz (100x4,5), con los posibles daños derivados del calentamiento inadecuado del procesador que ello
conllevaría:
El microprocesador
Es el chip más importante del ordenador, y se encarga de procesar las instrucciones, llevar a cabo los cálculos y manejar el
flujo de información. Hay varios tipos de microprocesadores, desde los antiguos 286, 386, 486 y Pentium hasta llegar a los más
actuales Pentium II, Pentium III y el más reciente Pentium 4 de Intel, además de los K6, K6-II, K6-III, K7 y K8 de AMD, así
como los procesadores fabricados por IBM y Cyrix, que son menos conocidos.
En cuanto a la relación física establecida entre el microprocesador y la placa base, éste puede unirse a la placa de distintas
maneras:
 Soldado o integrado: unión antigua y utilizada hasta la aparición del 486
 Socket 7: sistema de unión entre el microprocesador y la placa mediante una palanca
 Slot 1: una especie de ranura de expansión, donde se encaja en microprocesador, como si se tratara de una tarjeta
controladora más.
Remontándonos al apartado de la frecuencia base y el multiplicador, cabe destacar que los microprocesadores constan de dos
velocidades. La velocidad interna es la velocidad real a la que funciona el microprocesador, mientras que la velocidad externa o
de bus, es la velocidad con la que se comunican el microprocesador y la placa base.
La cifra por la que se multiplica la velocidad externa para dar la interna es el multiplicador, como ya dijimos antes.
Overclocking
Vamos a hacer un apartado para el overclocking ya que está íntimamente ligado a la relación placa base-microprocesador.
El overclocking es una técnica que consiste en forzar el microprocesador más allá de las condiciones para las que fue
diseñado. Por ejemplo, conseguir que un microprocesador de 400 MHz trabaje con una frecuencia de reloj de 450 MHz.
Aunque utilizar esta técnica con el microprocesador es la práctica más extendida, cabe destacar que se puede realizar con
cualquier dispositivo cuya base de funcionamiento sean los ciclos de reloj del sistema.
Debemos decir que no todos los microprocesadores soportan esta técnica, ya que algunos fabricantes se han cuidado para
que esto no sea posible. Otras veces es la arquitectura del propio microprocesador la que no permite realizar el overclocking.
Si alguna vez decidimos llevar a cabo esta operación, debemos tener en cuenta que estamos forzando el rendimiento del

microprocesador más allá de los límites de fabricación, por lo que su perfecto funcionamiento después del overclocking no está
garantizado, y corremos el riesgo de “quemar” el microprocesador.
No vamos a entrar de lleno en la técnica del overclocking, pero sí vamos a decir que está basada en cambiar la frecuencia
multiplicadora, mediante los microinterruptores de la placa base (o desde el SETUP en algunos casos). Por ejemplo, si
tenemos un microprocesador que funciona a 500 MHz (100x5), podemos alterar la frecuencia multiplicadora para que éste
trabaje a 550 MHz (100x5,5).
El conector de alimentación
En nuestro caso particular, el conector de alimentación sería el conector indicado en el esquema como ATX Power. Sirve para
que la fuente de alimentación pueda suministrar energía a la placa base, y de ahí, a todos los demás componentes de nuestro
ordenador.
Conectores para botones y LEDs
Son un conjunto de conectores desde los cuáles se alimentan eléctricamente componentes que no necesitan mucha
electricidad, como son el altavoz interno del sistema, la luz de disco duro, la luz de encendido, el botón de encendido, etc
(SPEAKER, HD-LED, G-LED, G
Conectores de teclado y ratón
Aunque antiguamente existían dos tipos de conexiones de teclado, en la actualidad sólo existe un tipo en el mercado actual, la
conexión de tipo MINI-DIN, al igual que el ratón, por lo que hay que tener cuidado y cerciorarse de que las posiciones de
teclado y ratón son correctas a la hora de la conexión.
Controladoras de disco
Las controladoras de disco (Floppy y Primary / Secondary IDE en nuestro esquema) son las que nos permiten conectar
dispositivos de almacenamiento (o de lectura) a la placa base, como puede ser un disco duro, una disquetera, un lector de CD-
ROM, etc. Las interfaces de disco han sido varios en la historia, entre los cuales cabe destacar:
 ST - 506 (1979) Seagate
 ESDI (1983) Maxtor
 SMD
 ATA (1983)
 SCSI
 Wide SCSI
Pero las placas bases actuales suelen incluir un conector para disquete (floppy) y dos Enhanced IDE, también denominados
Ultra-ATA. La propia interfaz ATA ha sufrido modificaciones desde su primera edición, y como es la que más nos incumbe en el
caso de nuestra placa base, vamos a citar brevemente su historia:
 ATA: Velocidades de 8,3 Mb/s
 ATA-2: Trabaja con PCI / Más unidades / Mayor velocidad
 ATA-3: Fiabilidad mejorada / Contraseñas / Gestión de energía
 ATAPI: Interfaz ATA especialmente diseñada para los dispositivos CD-ROM
 ATA-4: Se unen el ATA-3 y el ATAPI / Mayor velocidad

 ULTRA-ATA: Es el puente entre el ATA-3 y el ATA-4

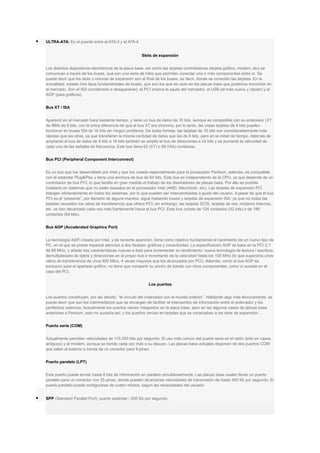

Slots de expansión
Los distintos dispositivos electrónicos de la placa base, así como las tarjetas controladoras (tarjeta gráfica, módem, etc) se
comunican a través de los buses, que son una serie de hilos que permiten conectar uno o más componentes entre sí. Se
puede decir que los slots o ranuras de expansión son el final de los buses, es decir, donde se conectan las tarjetas. En la
actualidad, existen tres tipos fundamentales de buses, que son los que se usan en las placas base que podemos encontrar en
el mercado. Son el ISA (condenado a desaparecer), el PCI (marca la pauta del mercado), el USB (el más nuevo y rápido) y el
AGP (para gráficos).
Bus XT / ISA
Apareció en el mercado hace bastante tiempo, y tiene un bus de datos de 16 bits, aunque es compatible con su antecesor (XT
de IBM) de 8 bits, con la única diferencia de que el bus XT era síncrono, por lo tanto, las viejas tarjetas de 8 bits pueden
funcionar en buses ISA de 16 bits sin ningún problema. De todas formas, las tarjetas de 16 bits son considerablemente más
rápidas que las otras, ya que transfieren la misma cantidad de datos que las de 8 bits, pero en la mitad de tiempo. Además de
ampliarse el bus de datos de 8 bits a 16 bits también se amplió el bus de direcciones a 24 bits y se aumentó la velocidad de
cada una de las señales de frecuencia. Este bus tiene 62 (XT) o 98 (ISA) contactos.
Bus PCI (Peripheral Component Interconnect)
Es un bus que fue desarrollado por Intel y que fue creado especialmente para el procesador Pentium, además, es compatible
con el estándar Plug&Play y tiene una anchura de bus de 64 bits. Este bus es independiente de la CPU, ya que depende de un
controlador de bus PCI, lo que facilita en gran medida el trabajo de los diseñadores de placas base. Por ello es posible
instalarlo en sistemas que no estén basados en el procesador Intel (AMD, Macintosh, etc). Las tarjetas de expansión PCI
trabajan eficientemente en todos los sistemas, por lo que pueden ser intercambiadas a gusto del usuario. A pesar de que el bus
PCI es el “presente”, por llamarlo de alguna manera, sigue habiendo buses y tarjetas de expansión ISA, ya que no todas las
tarjetas necesitan los ratios de transferencia que ofrece PCI; sin embargo, las tarjetas SCSI, tarjetas de red, módems internos,
etc. se han decantado cada vez más fuertemente hacia el bus PCI. Este bus consta de 124 contactos (32 bits) o de 188
contactos (64 bits).
Bus AGP (Accelerated Graphics Port)
La tecnología AGP, creada por Intel, y de reciente aparición, tiene como objetivo fundamental el nacimiento de un nuevo tipo de
PC, en el que se preste especial atención a dos facetas: gráficos y conectividad. La especificación AGP se basa en la PCI 2.1
de 66 MHz, y añade tres características nuevas a ésta para incrementar su rendimiento: nueva tecnología de lectura / escritura,
demultiplexado de datos y direcciones en el propio bus e incremento de la velocidad hasta los 100 MHz (lo que supondría unos
ratios de transferencia de unos 800 Mb/s, 4 veces mayores que los alcanzados por PCI). Además, como el bus AGP es
exclusivo para el apartado gráfico, no tiene que compartir su ancho de banda con otros componentes, como sí sucede en el
caso del PCI.
Los puertos
Los puertos constituyen, por así decirlo, “el vínculo del ordenador con el mundo exterior”. Hablando algo más técnicamente, se
puede decir que son los intermediarios que se encargan de facilitar el intercambio de información entre el ordenador y los
periféricos externos. Actualmente los puertos vienen integrados en la placa base, pero en las algunos casos de placas base
anteriores a Pentium, esto no sucedía así, y los puertos venían en tarjetas que se conectaban a los slots de expansión.
Puerto serie (COM)
Actualmente permiten velocidades de 115.200 bits por segundo. El uso más común del puerto serie es el ratón (sólo en casos
antiguos) y el módem, aunque se tiende cada vez más a su desuso. Las placas base actuales disponen de dos puertos COM
que salen al exterior a través de un conector para 9 pines.
Puerto paralelo (LPT)
Este puerto puede enviar hasta 8 bits de información en paralelo simultáneamente. Las placas base suelen llevar un puerto
paralelo para un conector con 25 pines, donde pueden alcanzarse velocidades de transmisión de hasta 500 Kb por segundo. El
puerto paralelo puede configurarse de cuatro modos, según las necesidades del usuario:
 SPP (Standard Parallel Port): puerto estándar / 500 Kb por segundo

 EPP (Enhanced Parallel Port): puerto extendido / 2 Mb por segundo
 ECP (Extended Capabilities Port): capacidades extendidas / 2,4 Mb por segundo
 ECP+EPP: como su nombre indica, la unión de ambos
Puerto USB (Universal Serial Bus)
Es un bus de cuatro hilos que puede transmitir y recibir datos a velocidades de hasta 12 Megabits por segundo y cuyas
características más importantes son:
 Velocidades entre 1,5 Mbps y 12 Mbps
 Se pueden conectar hasta 127 dispositivos en línea
 Cada segmento de cable puede tener hasta 5 metros de longitud
 Utiliza un cable de 4 hilos (dos de alimentación y dos de señal)
 Se utiliza para dispositivos de baja velocidad (ratón, módem, webcam...)
 Son compatibles con Plug&Play
 Existen dispositivos HUB para conectar varios USB a una salida
Puerto IRDA
Se definió en 1994 para conectar un periférico de infrarrojos al ordenador. Basta conectar el periférico en línea con el puerto a
una distancia menor a un metro. Aunque su velocidad máxima es de unos 4 Mbps bidireccional, emula a un puerto serie con
una velocidad de 115.200 bps.
Averías de la pila
Aunque la pila o batería para guardar la información de la BIOS en la memoria ROM es de larga duración, no es duradera, por
lo que cuando se agote, aparecerá en pantalla un mensaje parecido a CMOS Cheksum Error. Tendremos que cambiar la pila y
a continuación, volver a definir la configuración del ordenador a través del SETUP, donde volveremos a configurar
adecuadamente factores como la hora y fecha, contraseñas, hardware, etc. Si después de esto, y al reiniciar el ordenador, el
mensaje persiste, el problema será de la BIOS, por lo que habrá que sustituir el chip.
Los zócalos de memoria
Como su propio nombre indica, son como los slots de expansión a las tarjetas controladoras. Los módulos de memoria
(SDRAM, en nuestro caso) se insertan en estos zócalos para quedar conectados a la placa base.
Los jumpers
Son unos puentes que sirven, entre otras cosas, para configurar la velocidad de microprocesador, al igual que la de otros
componentes de la placa base. Están formados por simples piececitas de plástico que “puentean” o unen varias patillas de un
conector. La configuración para dichos jumpers viene reflejada en el manual de la placa base.
En nuestro caso, los distintos jumpers serían JP8 (para la velocidad de reloj), JP5 (para el voltaje), JP1 (para borrar la CMOS),
JP4 (para el reloj SDRAM), etc.
Los microinterruptores

De la misma forma que los jumpers, sirven para configurar parámetros como la velocidad de algunos componentes de la placa,
y se basan, como su propio nombre indica, en unos pequeños interruptores que pueden estar en posición ON u OFF según
nuestros intereses. Al igual que los jumpers, necesitamos el manual de nuestra placa base para configurarlos correctamente.
Dos ejemplos de microinterruptores en nuestra placa base son SW1 (para el voltaje) y SW2 (para la velocidad de reloj). Es
importante configurar de forma adecuada estos interruptores, pues la simple decisión de un ON o un OFF en uno de los
microinterruptores podría “quemarnos” el microprocesador. Por ejemplo, con esta configuración, le indicaríamos al reloj que
funcionase a 400 MHz (100x4) en un AMD K6-III:
Mientras que cambiando un solo microinterruptor (el 5, en este caso), estaríamos forzando al procesador a que trabajara a una
velocidad de 450 MHz (100x4,5), con los posibles daños derivados del calentamiento inadecuado del procesador que ello
conllevaría:
El microprocesador
Es el chip más importante del ordenador, y se encarga de procesar las instrucciones, llevar a cabo los cálculos y manejar el
flujo de información. Hay varios tipos de microprocesadores, desde los antiguos 286, 386, 486 y Pentium hasta llegar a los más
actuales Pentium II, Pentium III y el más reciente Pentium 4 de Intel, además de los K6, K6-II, K6-III, K7 y K8 de AMD, así
como los procesadores fabricados por IBM y Cyrix, que son menos conocidos.
En cuanto a la relación física establecida entre el microprocesador y la placa base, éste puede unirse a la placa de distintas
maneras:
 Soldado o integrado: unión antigua y utilizada hasta la aparición del 486
 Socket 7: sistema de unión entre el microprocesador y la placa mediante una palanca
 Slot 1: una especie de ranura de expansión, donde se encaja en microprocesador, como si se tratara de una tarjeta
controladora más.
Remontándonos al apartado de la frecuencia base y el multiplicador, cabe destacar que los microprocesadores constan de dos
velocidades. La velocidad interna es la velocidad real a la que funciona el microprocesador, mientras que la velocidad externa o
de bus, es la velocidad con la que se comunican el microprocesador y la placa base.
La cifra por la que se multiplica la velocidad externa para dar la interna es el multiplicador, como ya dijimos antes.
Overclocking
Vamos a hacer un apartado para el overclocking ya que está íntimamente ligado a la relación placa base-microprocesador.
El overclocking es una técnica que consiste en forzar el microprocesador más allá de las condiciones para las que fue
diseñado. Por ejemplo, conseguir que un microprocesador de 400 MHz trabaje con una frecuencia de reloj de 450 MHz.
Aunque utilizar esta técnica con el microprocesador es la práctica más extendida, cabe destacar que se puede realizar con
cualquier dispositivo cuya base de funcionamiento sean los ciclos de reloj del sistema.
Debemos decir que no todos los microprocesadores soportan esta técnica, ya que algunos fabricantes se han cuidado para
que esto no sea posible. Otras veces es la arquitectura del propio microprocesador la que no permite realizar el overclocking.
Si alguna vez decidimos llevar a cabo esta operación, debemos tener en cuenta que estamos forzando el rendimiento del
microprocesador más allá de los límites de fabricación, por lo que su perfecto funcionamiento después del overclocking no está
garantizado, y corremos el riesgo de “quemar” el microprocesador.
No vamos a entrar de lleno en la técnica del overclocking, pero sí vamos a decir que está basada en cambiar la frecuencia
multiplicadora, mediante los microinterruptores de la placa base (o desde el SETUP en algunos casos). Por ejemplo, si
tenemos un microprocesador que funciona a 500 MHz (100x5), podemos alterar la frecuencia multiplicadora para que éste
trabaje a 550 MHz (100x5,5).
El conector de alimentación

En nuestro caso particular, el conector de alimentación sería el conector indicado en el esquema como ATX Power. Sirve para
que la fuente de alimentación pueda suministrar energía a la placa base, y de ahí, a todos los demás componentes de nuestro
ordenador.
Conectores para botones y LEDs
Son un conjunto de conectores desde los cuáles se alimentan eléctricamente componentes que no necesitan mucha
electricidad, como son el altavoz interno del sistema, la luz de disco duro, la luz de encendido, el botón de encendido, etc
(SPEAKER, HD-LED, G-LED, G
adecuadamente factores como la hora y fecha, contraseñas,

Trabajo de informatica

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Trabajo de informatica

Trabajo de informatica
