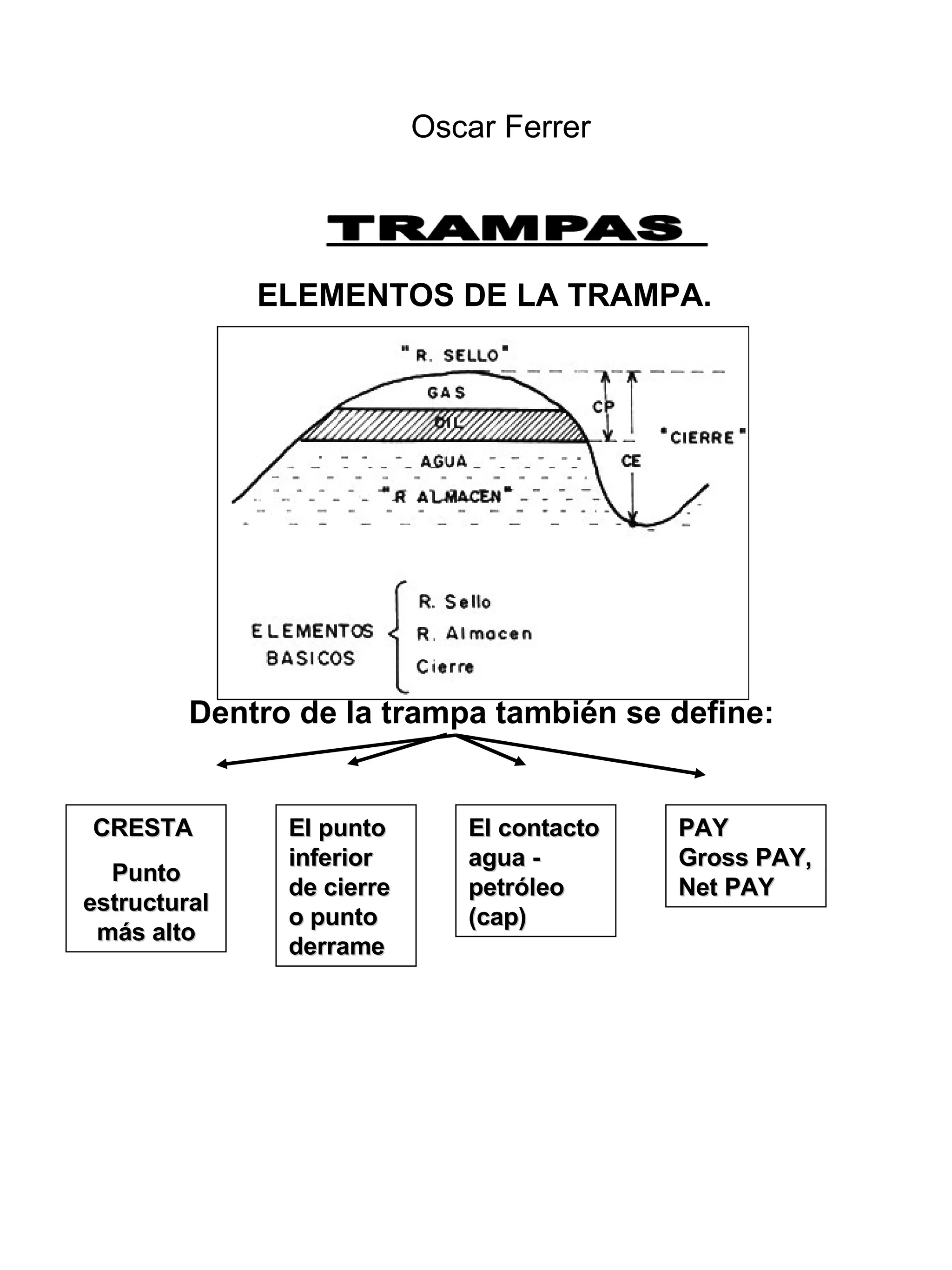

1. ELEMENTOS DE LA TRAMPA. Dentro de la trampa también se define: CRESTA Punto estructural más alto El punto inferior de cierre o punto derrame El contacto agua - petróleo (cap) PAY Gross PAY, Net PAY Oscar Ferrer

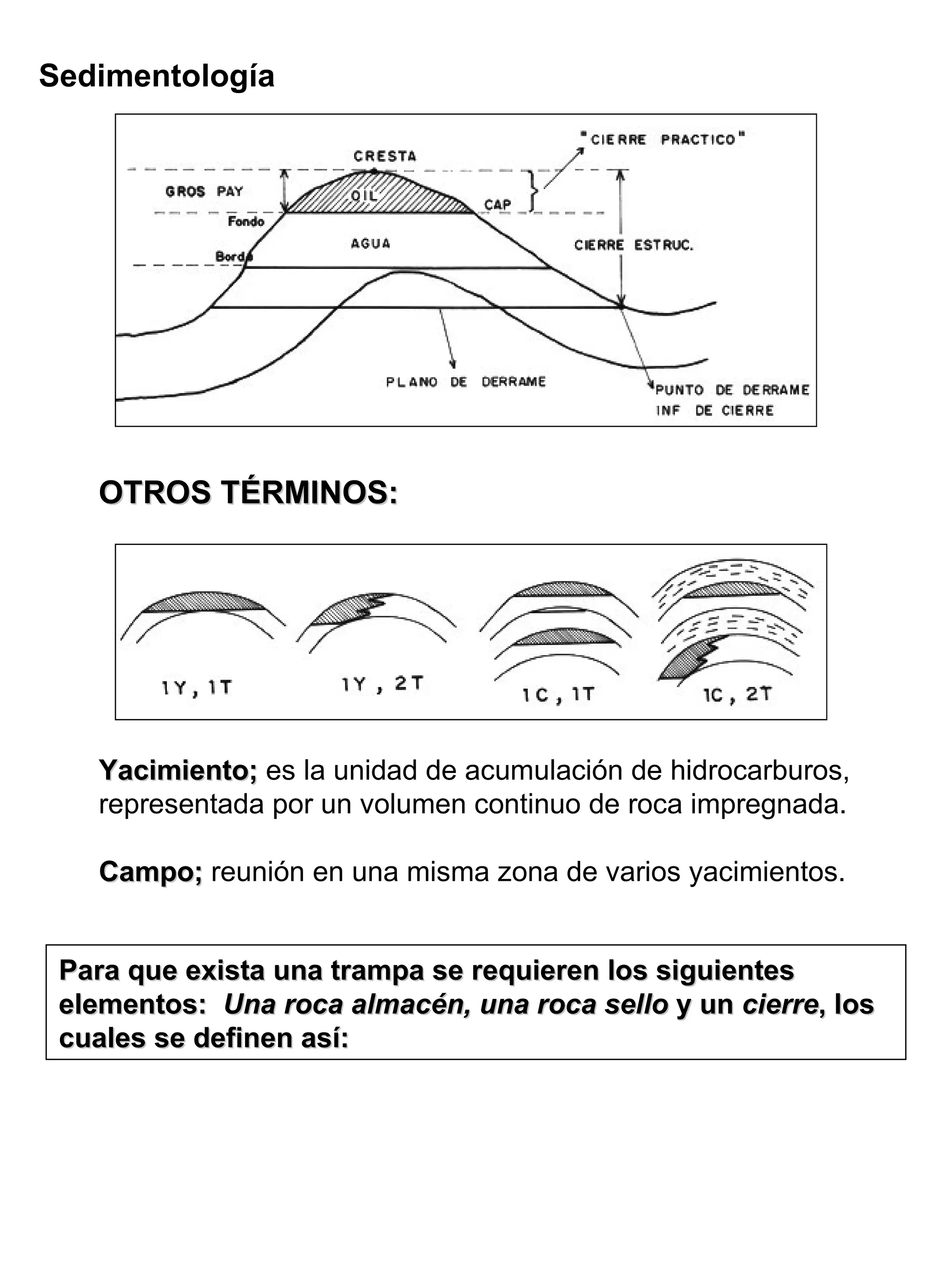

2. Sedimentología OTROS TÉRMINOS: Yacimiento; es la unidad de acumulación de hidrocarburos, representada por un volumen continuo de roca impregnada. Campo; reunión en una misma zona de varios yacimientos. Para que exista una trampa se requieren los siguientes elementos: Una roca almacén, una roca sello y un cierre , los cuales se definen así:

3. Sedimentología - Roca almacén . Roca porosa y permeable en la cual se acumulan los hidrocarburos, siendo las más comunes areniscas y calizas. - Roca sello. Rocas que impiden a fuga del fluido hacia otro medio, siendo las principales: arcilla, anhidrita y arcillas calcáreas. - Cierre. Es la distancia vertical entre el punto más alto de la trampa y un cierto nivel, por debajo del cual migra el petróleo. En general existen dos tipos de cierres: estructurales y prácticos. BUSQUEDA Y DETECCION DE TRAMPAS. Geología de Superficie , se emplea en las primeras etapas de exploración Geología del Subsuelo , útil en grandes áreas y en áreas cubiertas por agua. CLASIFICACIÓN DE TRAMPAS - Trampas estructurales: producidas por la deformación de la roca reservorio, como el caso de un anticlinal o una falla - Trampas Estratigráficas: producidas por la depositación de la roca reservorio, como un canal fluvial o por erosión de la roca reservorio, como una discordancia - Trampas Combinadas: formadas por elementos estructurales y estratigráficos

4. Sedimentología TRAMPAS ESTRUCTURALES Anticlinales: forma de arco y fueron los primeros tipos de trampas reconocidos. Se forman en áreas de compresión, pueden tener múltiples zonas de producción y formar campos gigantes. Anticlinales Recortados : El tope ha sido erosionado y se encuentra cubierto por una discordancia Fallas Normales : producidas por fuerzas de tensión, la trampa se encuentra en el bloque levantado.

5. Sedimentología Fallas Inversas : producidas por fuerzas de compresión. La trampa se encuentra en el bloque levantado. Anticlinal Fallado :, forman barreras impermeables y divide la estructura en yacimientos separados. Los shales cortados por el plano de la falla ayudan a formar estas trampas. Domos : un domo es un anticlinal circular o elíptico. Se forma por la intrusión de una roca ígnea o por un evento diapírico de sal o shale.

6. Sedimentología Bloques Fallados Inclinados : rocas sedimentarias, que fueron fracturados e inclinados por fallas normales. Actualmente se hallan cubiertos por sedimentos. Pliegues de arrastre en Fallas de Thrust : Las fallas de thrust son fallas inversas de bajo ángulo que pueden ocurrir en zonas de cinturones deformados. Reservorios Fracturados : las fracturas aumentan la porosidad, mejorando la permeabilidad de la roca reservorio.. Las fracturas ocurren donde la roca ha sido plegada o movida a lo largo de una falla. Anticlinales Tipo Rollover sobre Fallas de Crecimiento : las fallas de crecimiento ocurren hacia la cuenca,

7. Sedimentología Trampas Estratigráficas Discordancias: es una superficie de erosión que cubre estratos inclinados. La roca reservorio se encuentra localizada debajo de ella y la roca sello encima. Arenas superpuestas (onlap): estas arenas son arenas de playa, que fueron depositadas sobre una superficie discordante como una linea de playa. Cordones de Arena – Tipo Canal: son cuerpos de arenas granodecrecientes alargadas y delgadas perpendiculares a la línea de costa. Debido a que frecuentemente están rodeadas de shales, generalmente están saturadas de hidrocarburos

8. Sedimentología Arrecifes Barrera: son arrecifes alargados, separados de la tierra por una laguna. La llanura calcárea arrecifal es originalmente una buena roca reservorio, mientras que la laguna calcárea no lo es. Atolones: Originalmente la llanura calcárea circular arrecifal es potencialmente una buena roca reservorio, La porosidad puede variar con el tiempo. Los atolones pueden forman campos gigantes. Arenas Pinchadas Buzamiento Arriba: un pinchamiento o cuña de arenisca en un shale forma una trampa. Son comunes en llanuras costeras donde el buzamiento se levanta en dirección del continente. Tienden a ser trampas pequeñas .

9. Sedimentología Bancos de Oolitos : Las corrientes y el oleaje lavan los oolitos y los distribuyen en depósitos elongados. varios bancos pueden encontrarse distribuidos paralelamente, formando campos más grandes. Penachos y Mesetas Arrecifales: son pequeños arrecifes circulares. Los penachos están localizados en el lado de la cuenca de una barrera arrecifal y las mesetas en el lago. Biohermos: son depósitos como montículos o lentes delgados de calizas biológicas formados por organismos que crecieron allí. Tienden a formar campos pequeños y aislados.

10. Sedimentología Granitos Lavados: es una arenisca formada por la meteorización de un granito basal. forma una cubierta de arenisca sobre los flancos de un cuerpo granítico. Las rocas fuente ocurren en profundidad a lo largo de los flancos. Dolomita Sedimentaria: esta dolomita es formada por alteración de caliza en la zona de supramareas, esta suprayacida por una capa de sal (ambientes evaporíticos). La fluctuación del nivel del agua, puede formar numerosas trampas de este tipo

11. Sedimentología TRAMPAS COMBINADAS : Domos de Sal suprayaciendo Domos y Fallas : el levantamiento de un domo salino, puede llegar a levantar la cubierta sedimentaria que lo suprayace formando trampas. la cubierta sedimentaria puede ser cortada por fallas normales y formarse así trampas por fallas. Domos de Sal - Roca Techo: la sal es inicialmente halita la cual se disuelve a medida que el domo se va levantando dejando residuos insolubles, formandose así una roca techo de varios cientos de pies de espesor. Las fracturas y cavidades por disolución hacen a la roca de techo una buena roca reservorio. Domos de Sal – Trampas en Flancos: a lo largo de los flancos de los domos salinos, se forman trampas en las rocas reservorios cortadas por la inyección del domo. Estas trampas tienden a presentar zonas de pay gruesas

12. Sedimentología Cambio de Facies Buzamiento Arriba : la roca reservorio fue depositada con un cambio de facies, porosa y permeable en un área e impermeable en otra. Anticlinales Compactados : los anticlinales compactados se forman en sedimentos sobre altos estructurales o arrecifes. Los sedimentos debido a su porosidad se compactan mas hacia la base, donde presentan mayores espesores. Dolomita Tectónica o Secundaria : está controlada por fracturas en las calizas. El agua percola a lo largo de las fracturas produciendo un cambio en las calizas a dolomitas en las zonas. El yacimiento sigue la dirección de las fracturas.
