Uml

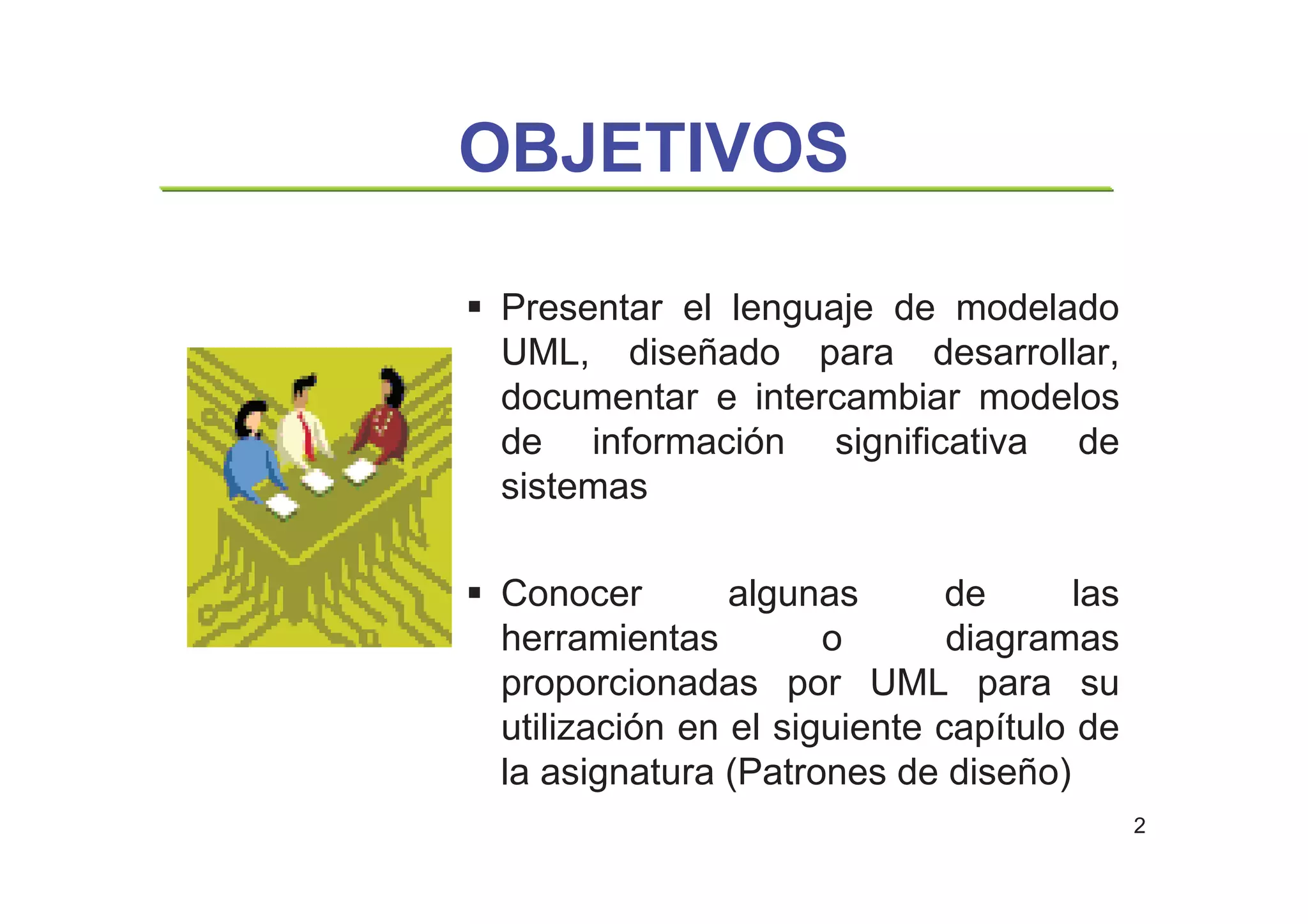

- 1. 2 OBJETIVOS Presentar el lenguajede modelado UML, diseñado para desarrollar, documentar e intercambiar modelos de información significativa de sistemas Conocer algunas de las herramientas o diagramas proporcionadas por UML para su utilización en el siguiente capítulo de la asignatura (Patrones de diseño)

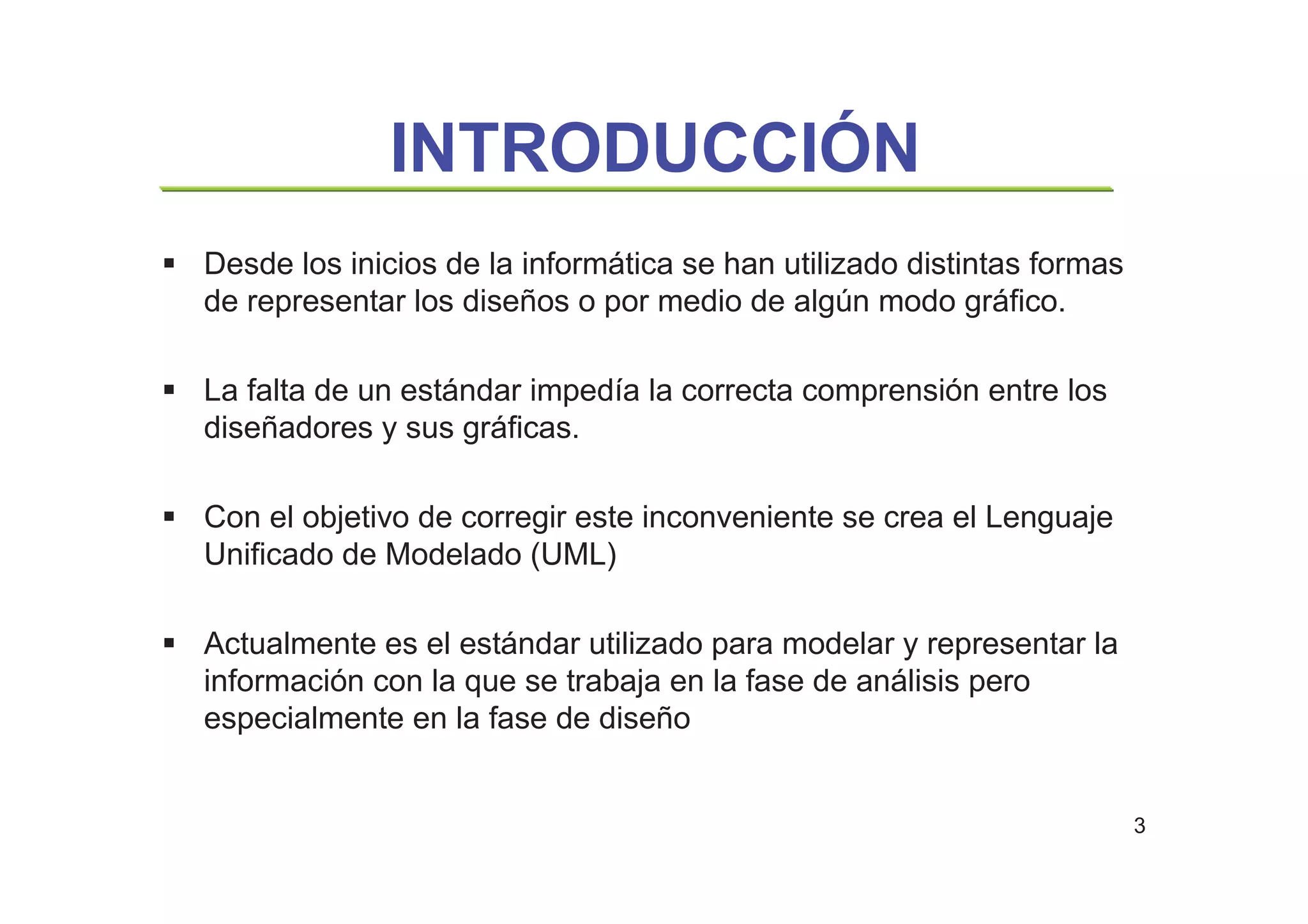

- 2. 3 Desde los iniciosde la informática se han utilizado distintas formas de representar los diseños o por medio de algún modo gráfico. La falta de un estándar impedía la correcta comprensión entre los diseñadores y sus gráficas. Con el objetivo de corregir este inconveniente se crea el Lenguaje Unificado de Modelado (UML) Actualmente es el estándar utilizado para modelar y representar la información con la que se trabaja en la fase de análisis pero especialmente en la fase de diseño INTRODUCCIÓN

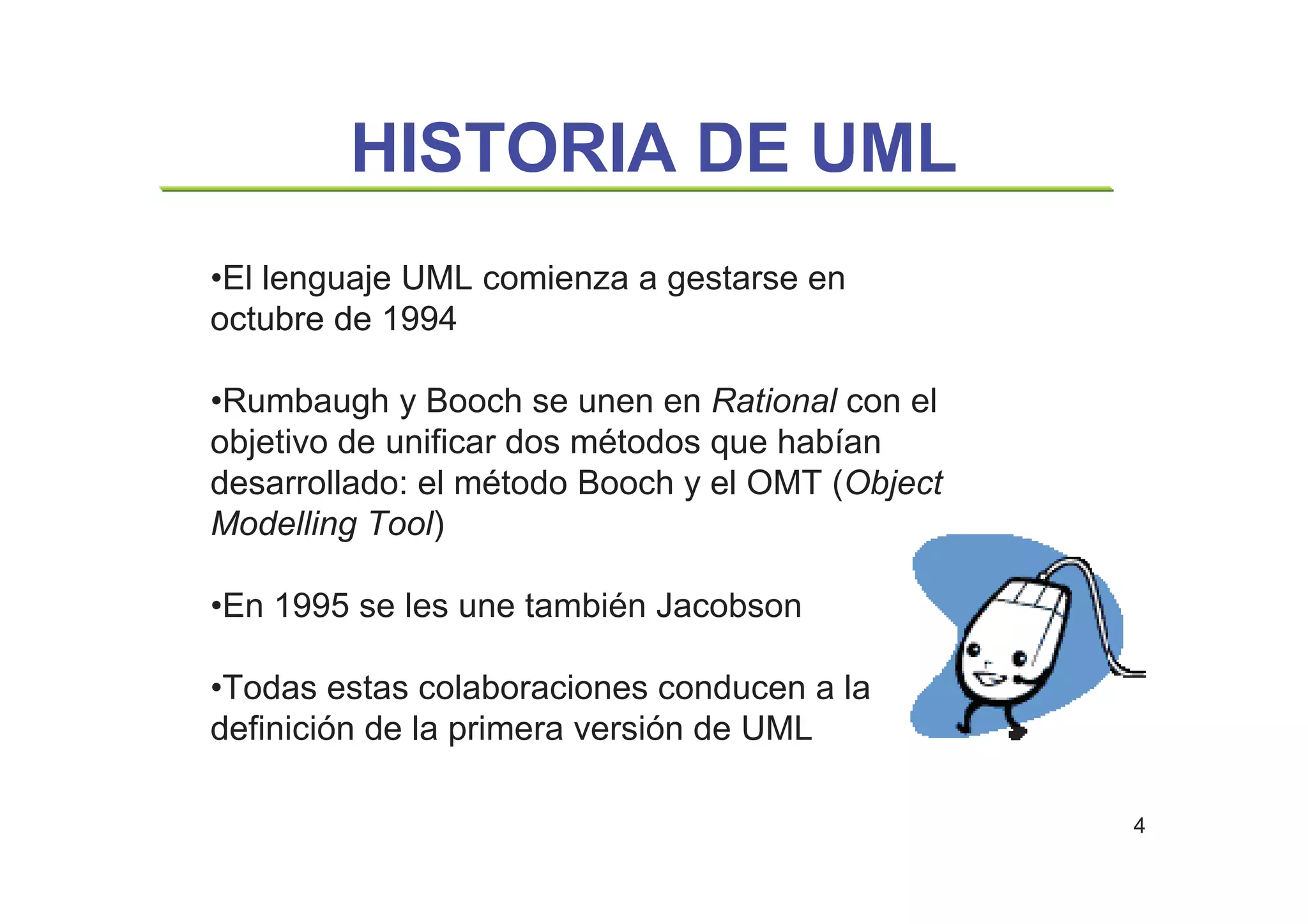

- 3. 4 HISTORIA DE UML •Ellenguaje UML comienza a gestarse en octubre de 1994 •Rumbaugh y Booch se unen en Rational con el objetivo de unificar dos métodos que habían desarrollado: el método Booch y el OMT (Object Modelling Tool) •En 1995 se les une también Jacobson •Todas estas colaboraciones conducen a la definición de la primera versión de UML

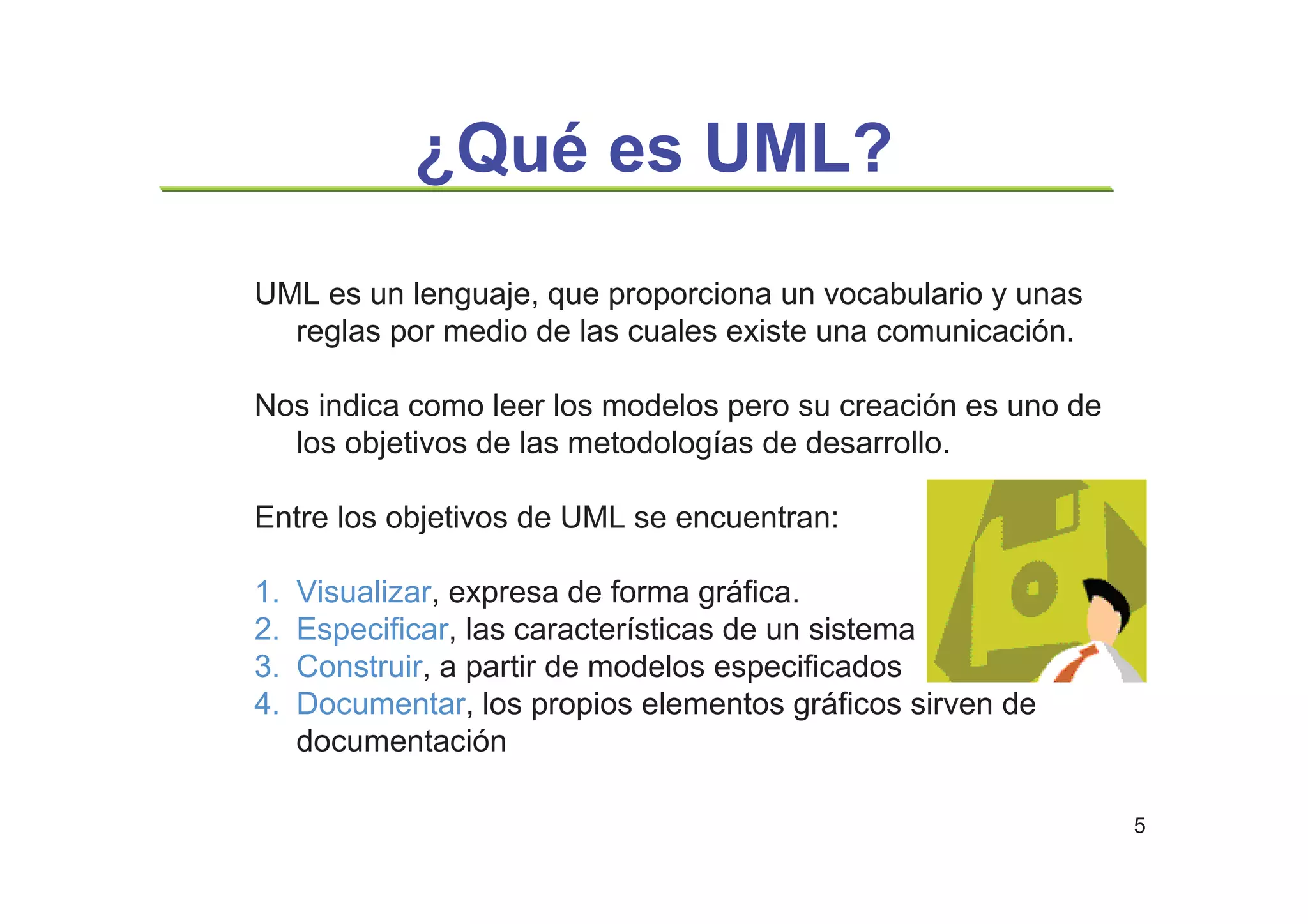

- 4. 5 ¿Qué es UML? UMLes un lenguaje, que proporciona un vocabulario y unas reglas por medio de las cuales existe una comunicación. Nos indica como leer los modelos pero su creación es uno de los objetivos de las metodologías de desarrollo. Entre los objetivos de UML se encuentran: 1. Visualizar, expresa de forma gráfica. 2. Especificar, las características de un sistema 3. Construir, a partir de modelos especificados 4. Documentar, los propios elementos gráficos sirven de documentación

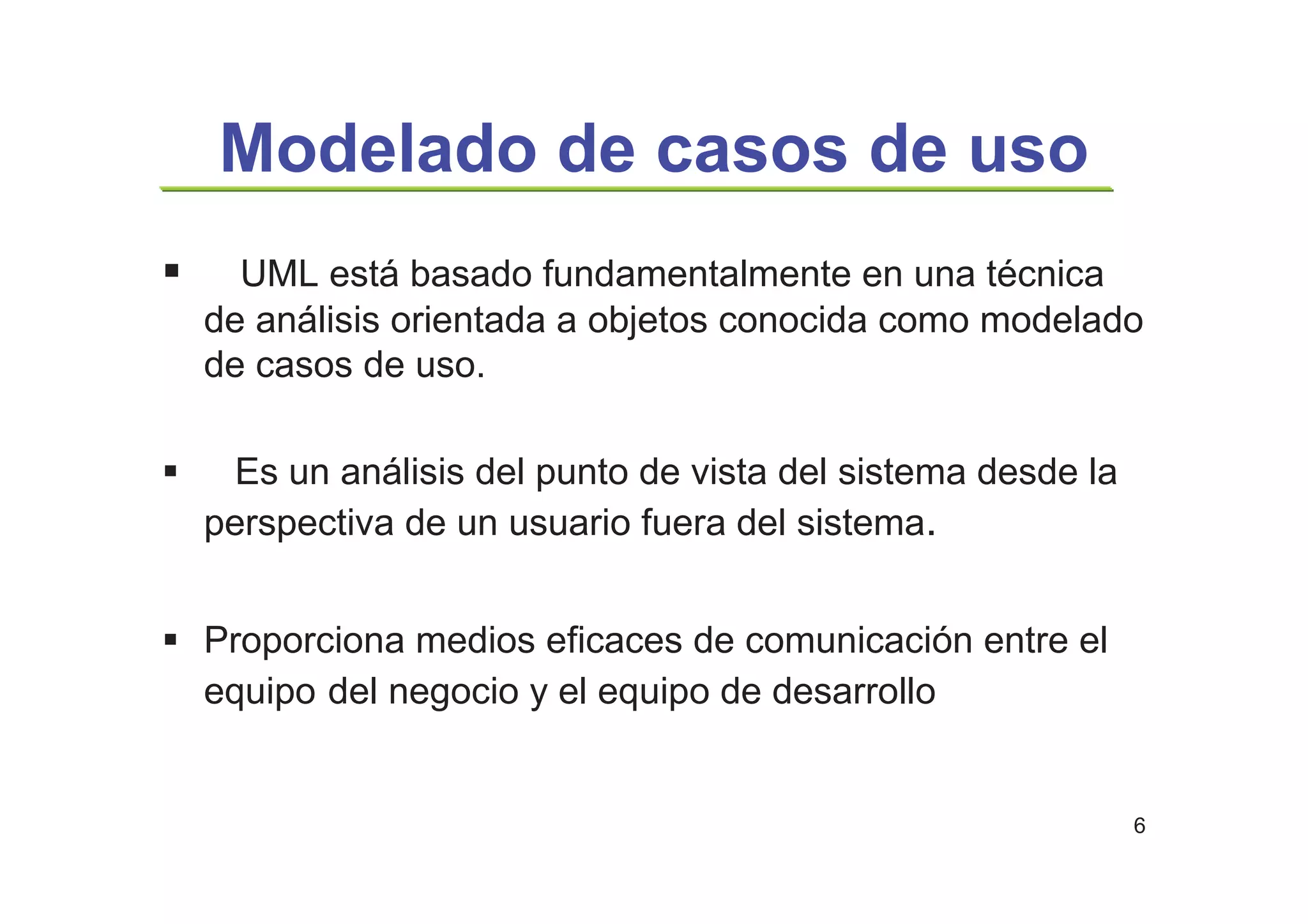

- 5. 6 Modelado de casosde uso UML está basado fundamentalmente en una técnica de análisis orientada a objetos conocida como modelado de casos de uso. Es un análisis del punto de vista del sistema desde la perspectiva de un usuario fuera del sistema. Proporciona medios eficaces de comunicación entre el equipo del negocio y el equipo de desarrollo

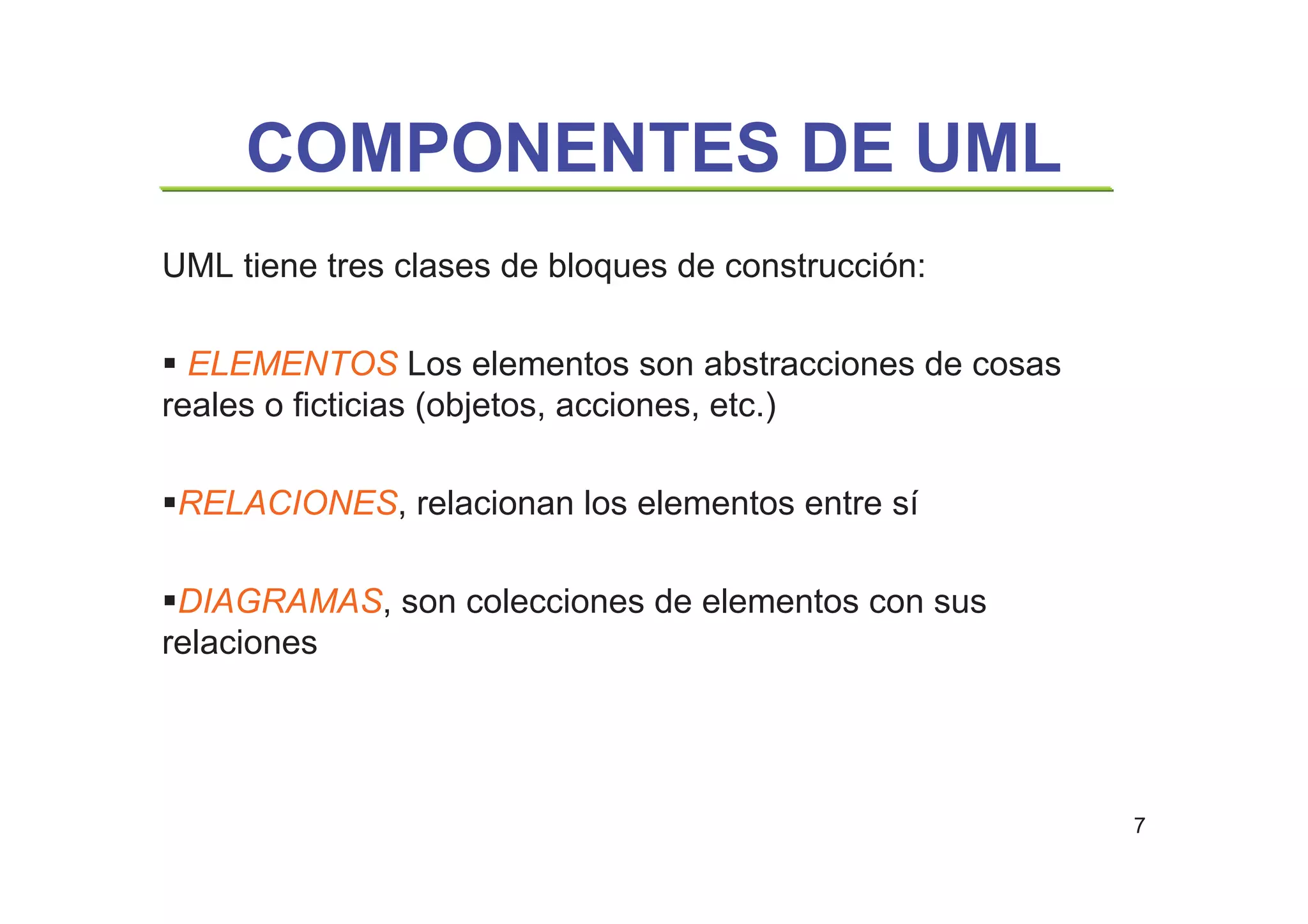

- 6. 7 COMPONENTES DE UML UMLtiene tres clases de bloques de construcción: ELEMENTOS Los elementos son abstracciones de cosas reales o ficticias (objetos, acciones, etc.) RELACIONES, relacionan los elementos entre sí DIAGRAMAS, son colecciones de elementos con sus relaciones

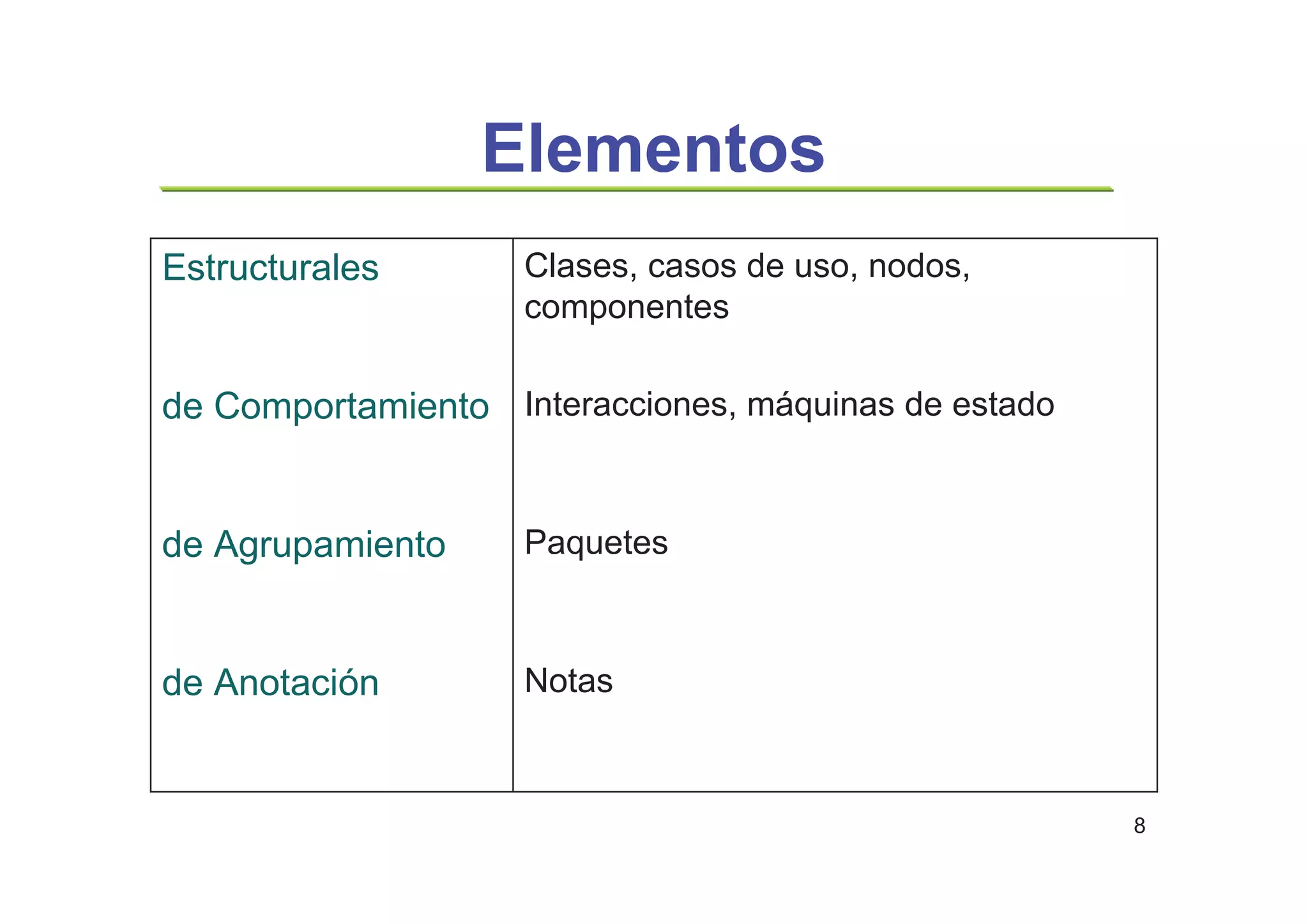

- 7. 8 Elementos Notasde Anotación Paquetesde Agrupamiento Interacciones,máquinas de estadode Comportamiento Clases, casos de uso, nodos, componentes Estructurales
- 8.

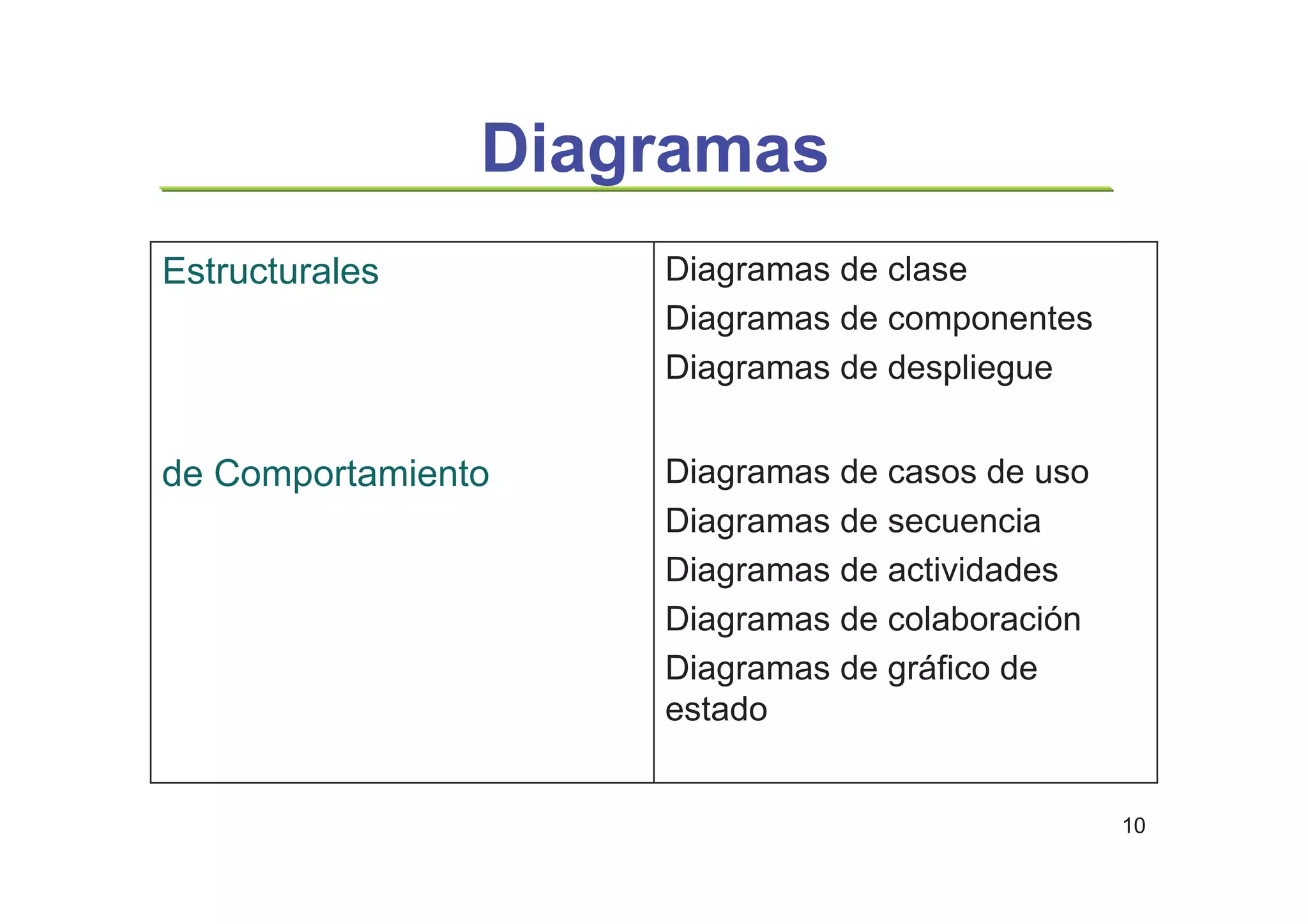

- 9. 10 Diagramas Diagramas de casosde uso Diagramas de secuencia Diagramas de actividades Diagramas de colaboración Diagramas de gráfico de estado de Comportamiento Diagramas de clase Diagramas de componentes Diagramas de despliegue Estructurales

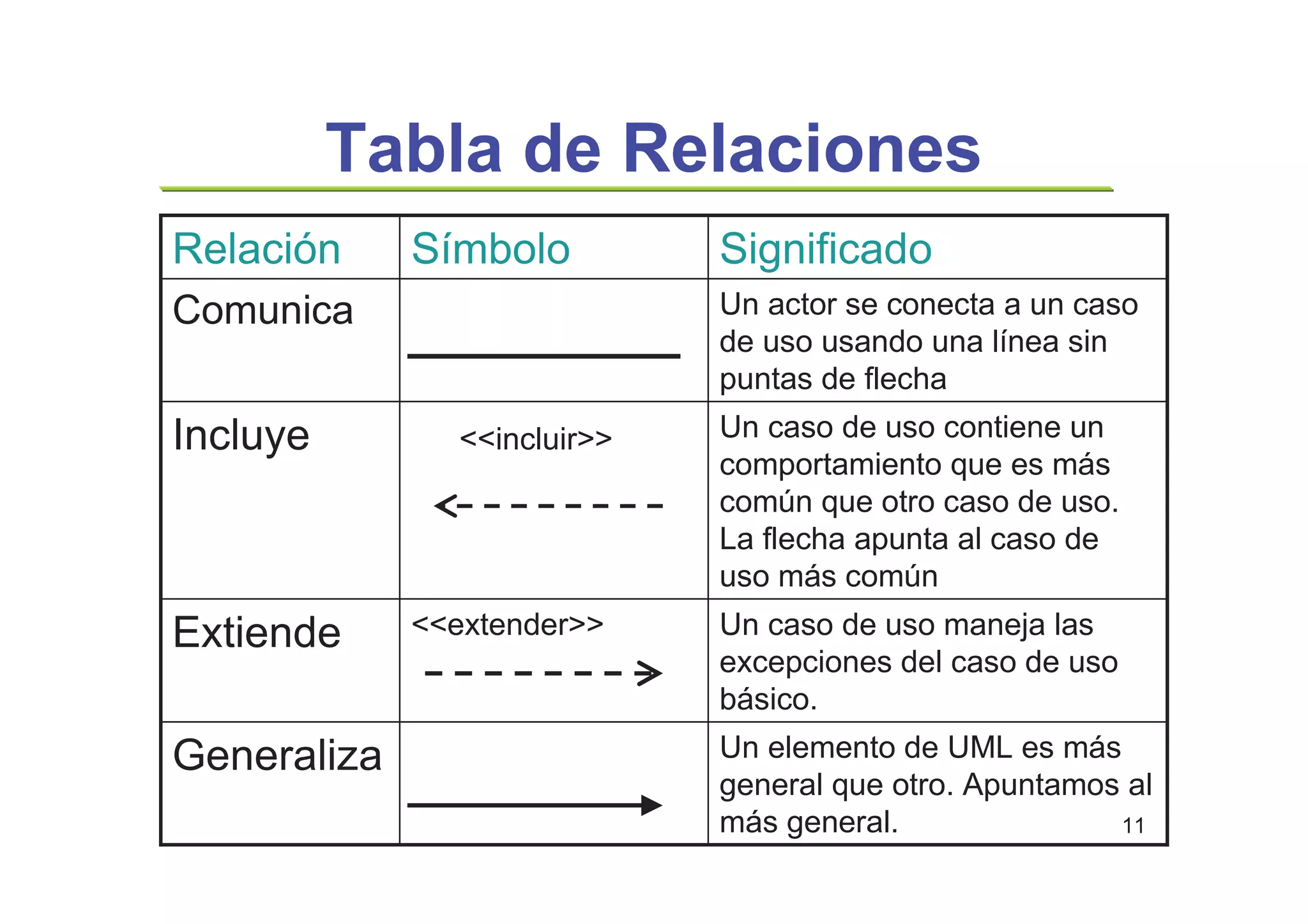

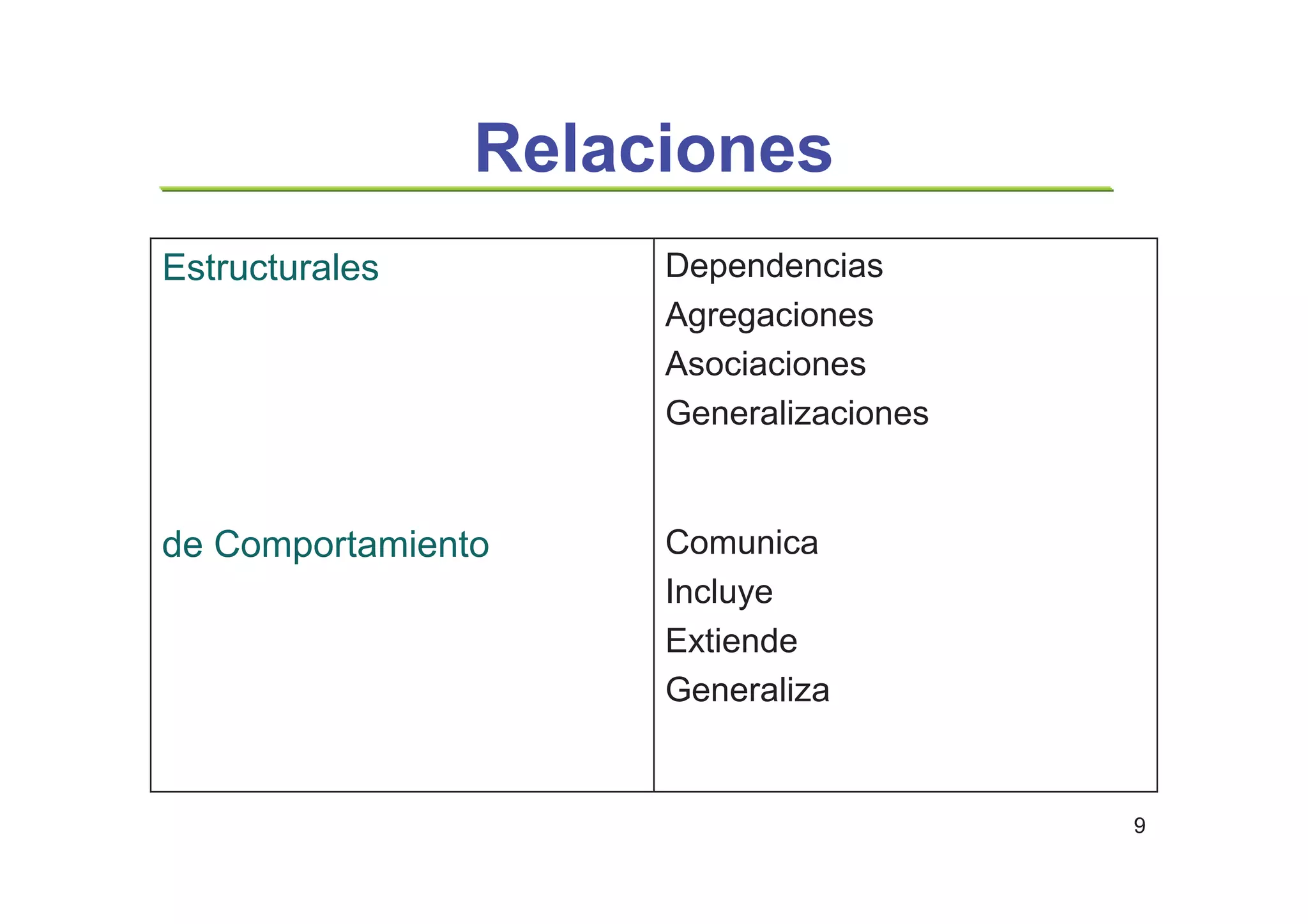

- 10. 11 Tabla de Relaciones Unelemento de UML es más general que otro. Apuntamos al más general. Generaliza Un caso de uso maneja las excepciones del caso de uso básico. <<extender>>Extiende Un caso de uso contiene un comportamiento que es más común que otro caso de uso. La flecha apunta al caso de uso más común <<incluir>>Incluye Un actor se conecta a un caso de uso usando una línea sin puntas de flecha Comunica SignificadoSímboloRelación

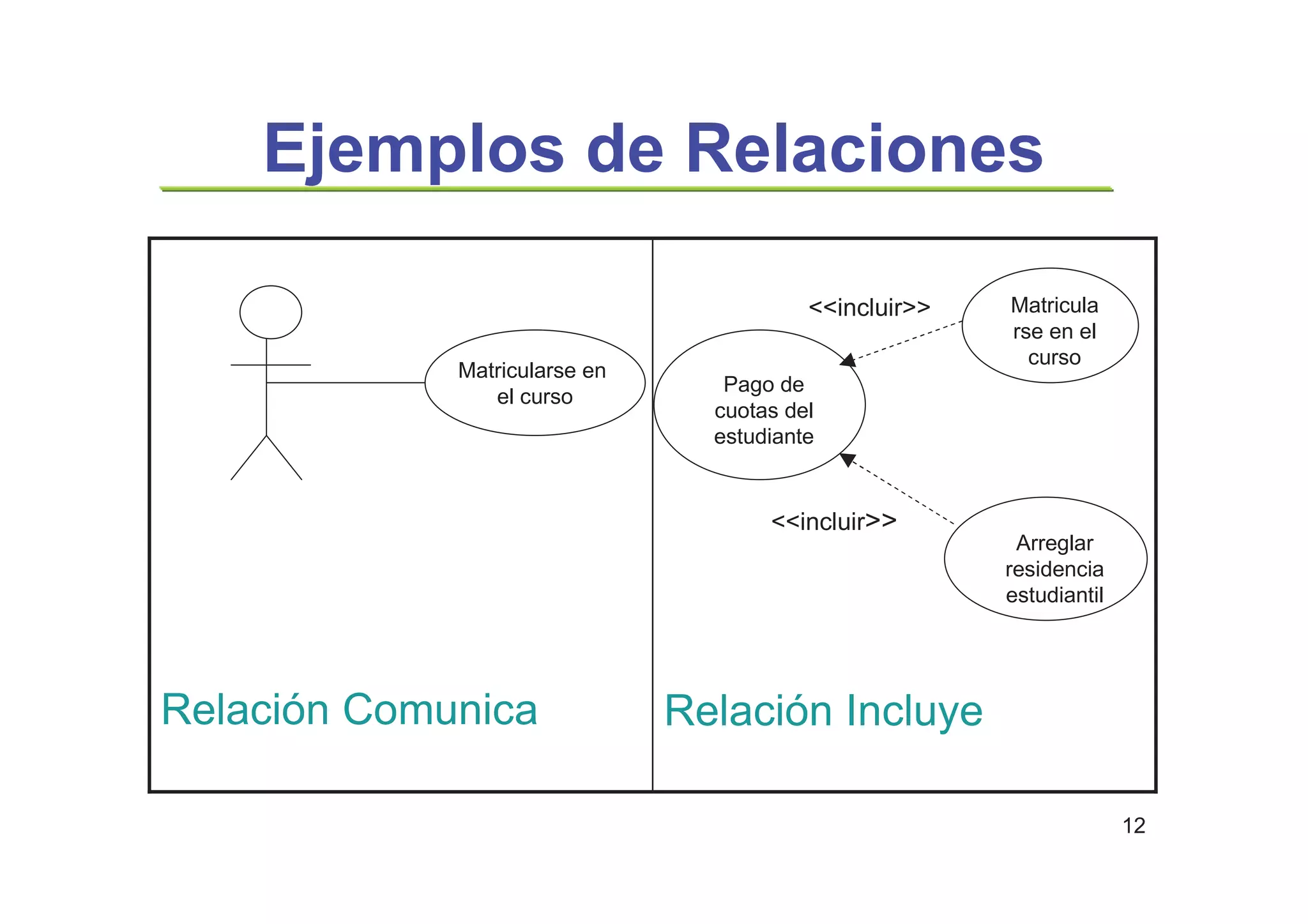

- 11. 12 Ejemplos de Relaciones RelaciónIncluyeRelación Comunica Matricularse en el curso Pago de cuotas del estudiante Matricula rse en el curso Arreglar residencia estudiantil <<incluir>> <<incluir>>

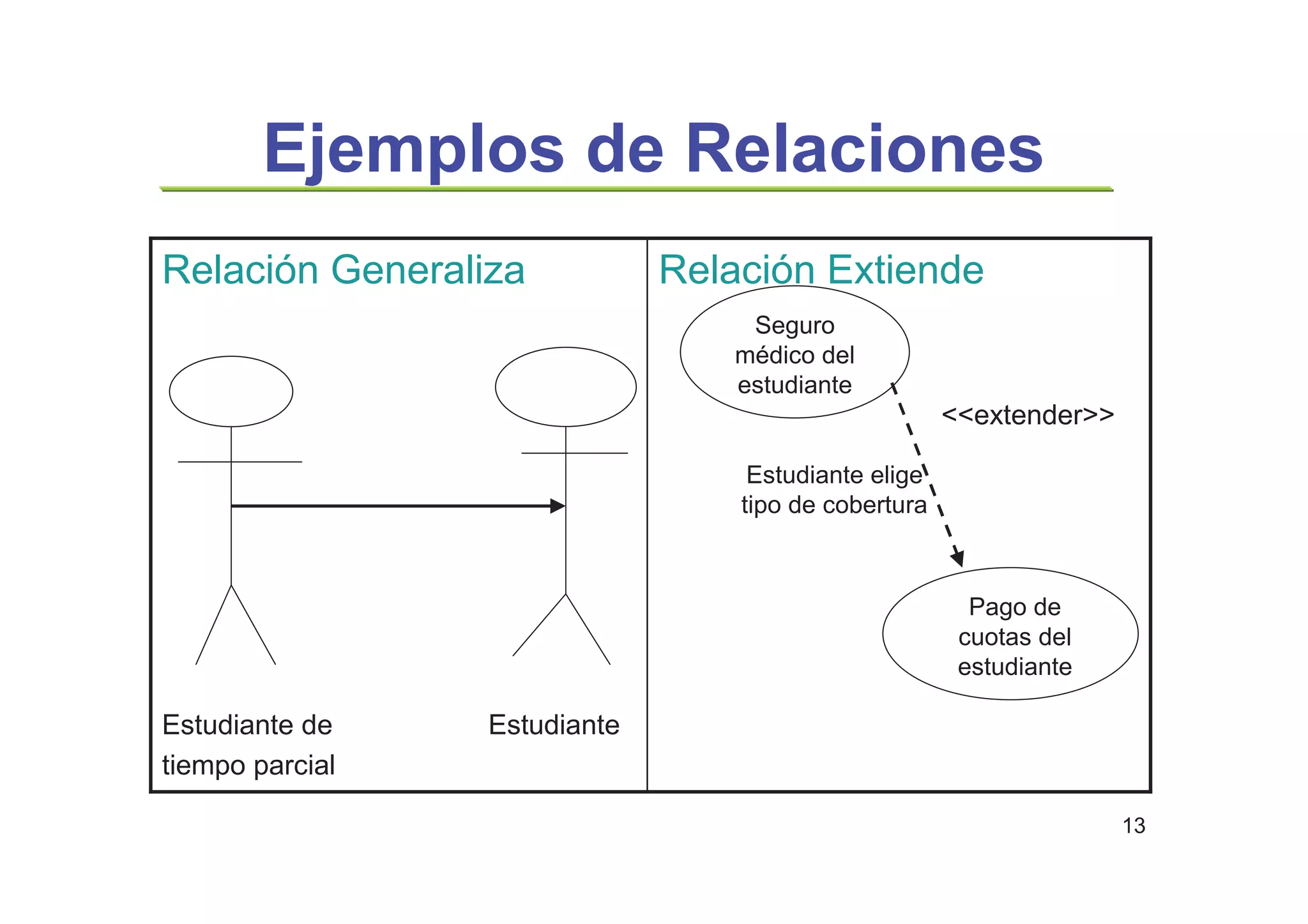

- 12. 13 Ejemplos de Relaciones RelaciónExtiendeRelación Generaliza Estudiante de Estudiante tiempo parcial Estudiante elige tipo de cobertura Seguro médico del estudiante Pago de cuotas del estudiante <<extender>>

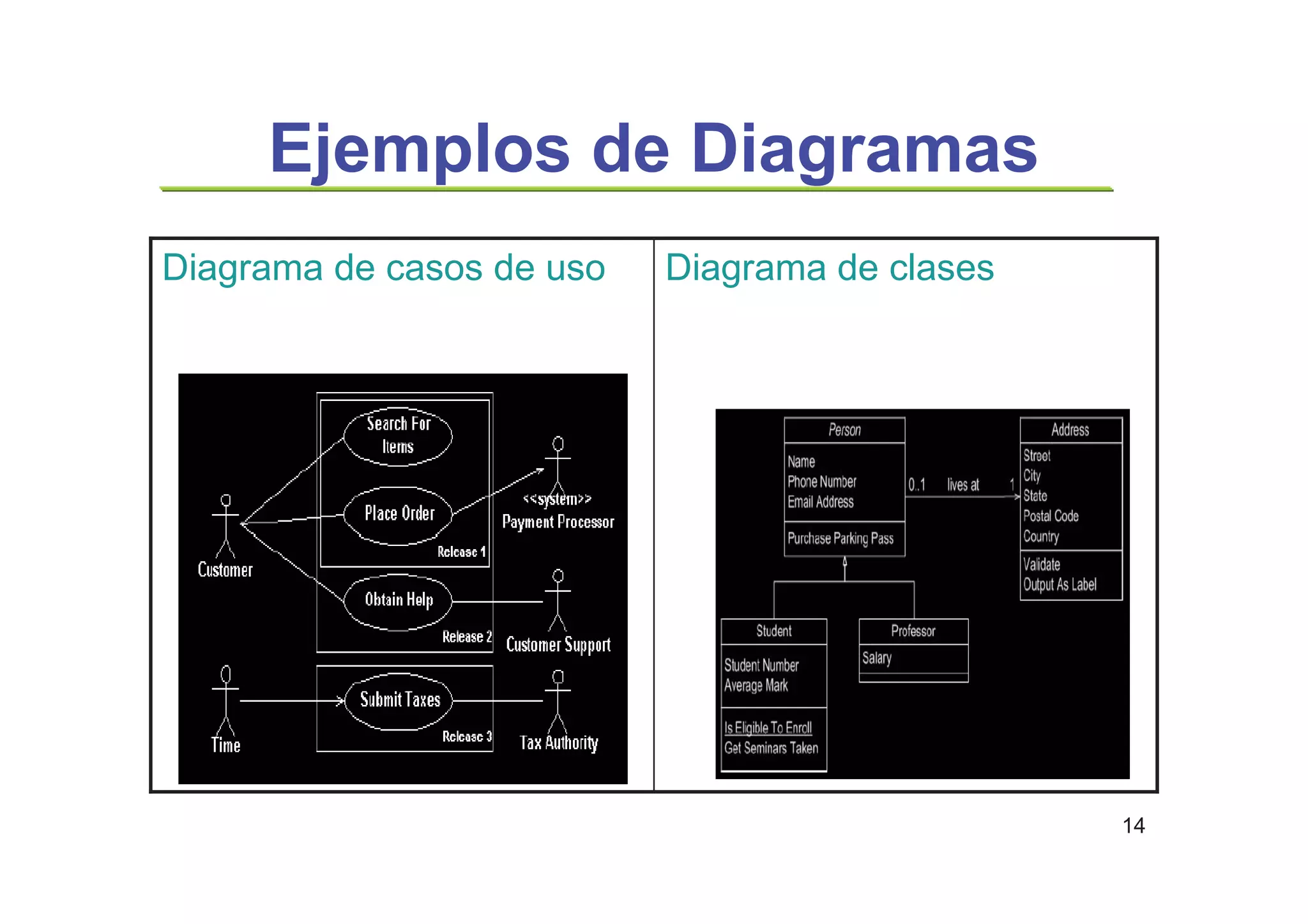

- 13. 14 Ejemplos de Diagramas Diagramade clasesDiagrama de casos de uso

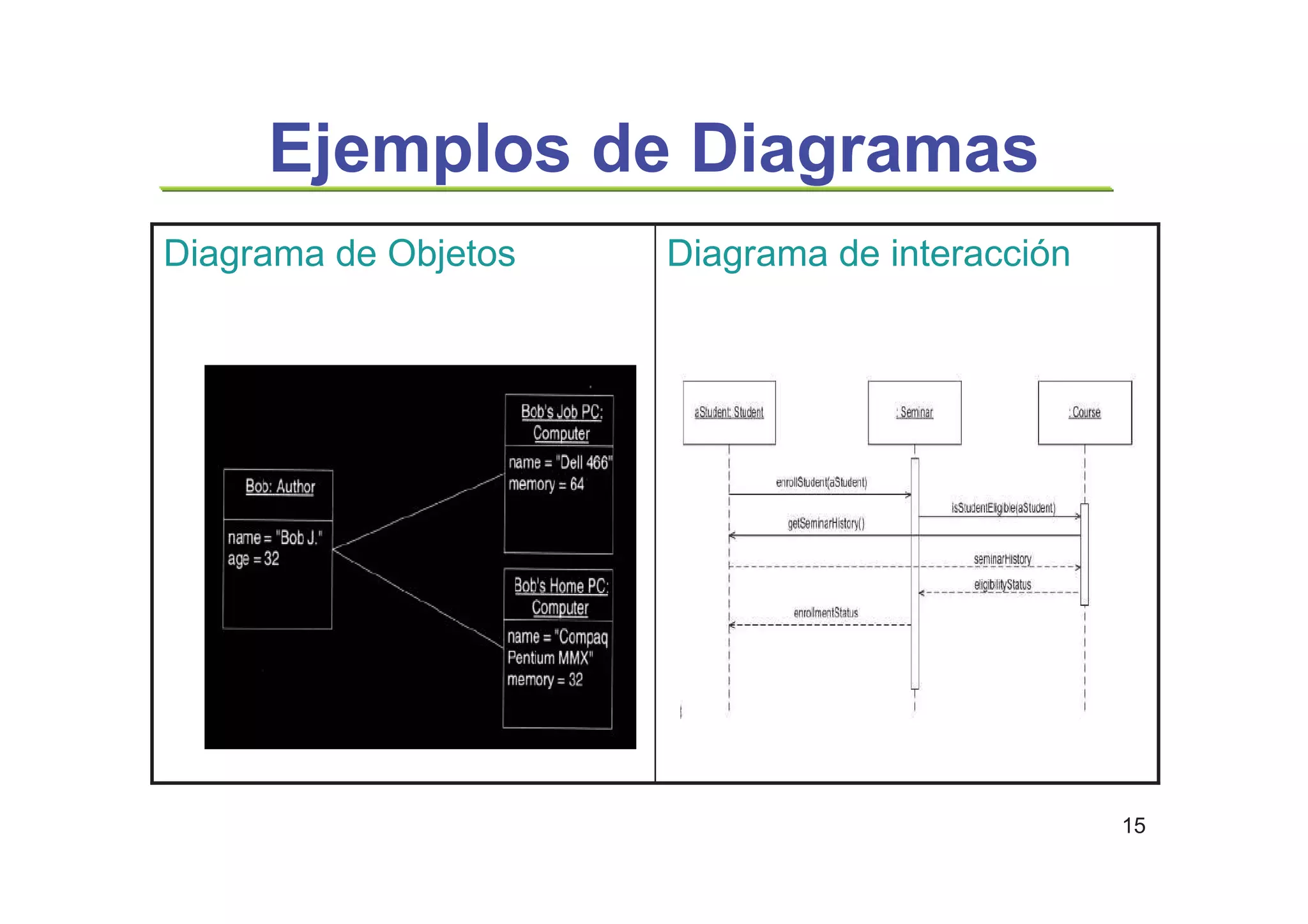

- 14. 15 Diagrama de interacciónDiagramade Objetos Ejemplos de Diagramas
- 15. 16 Ejemplos de Diagramas Diagramade ActividadDiagrama de interacción
