UML (Lenguaje de Modelado Unificado) es un lenguaje gráfico que permite especificar, construir y documentar los elementos de un sistema. Surge de la unificación de tres métodos de modelado orientados a objetos. UML incluye varios diagramas para representar diferentes aspectos de un sistema, como diagramas de casos de uso para describir los requisitos funcionales, diagramas de clases para mostrar la estructura del sistema y diagramas de secuencia para ilustrar la interacción entre objetos.

1. UMLLenguaje de Modelado Unificado1

2. López Rodríguez Amanda IreneLópez Salas Rosa ElenaRodríguez Reyes Denisse Victoria2FUNDAMENTOS DE DESARROLLO DE SISTEMAS

3. Agenda3Historia de UML.

4. ¿Qué es lenguaje?

5. ¿Qué es UML?

6. Ventajas y desventajas.

7. Clasificación de Diagramas UML

8. ¿Qué es Caso de Uso?Agenda (cont.)4Diagramas de Casos de Uso.Componentes de un diagrama de Caso de Uso.Tipos de Relación.VentajasInconvenientesEjemplos.

9. Historia 5El lenguaje UML comenzó a gestarse en octubre de 1994, cuando Rumbaugh se unió a la compañía Rational fundada por Booch .

10. El objetivo de ambos era unificar dos métodos que habían desarrollado: el método Booch y el OMT (Object Mode-lling Tool.

11. En 1995 Jacobson se unió y se incluyeron ideas suyas.Historia (cont.)6Grady BoochDr. Ivar JacobsonDr. James Rumbaugh

12. Evolución de UML7

13. Ventajas de UML8Unifica distintas notaciones previas.Mayor rigor en la especificación.Permite realizar una verificación y validación de modelo realizado.

14. Inconvenientes9Falta de integración con otras técnicas.

15. UML es excesivamente complejo (y no esta del todo libre del ambigüedades): “ el 80% de los problemas pueden modelarse usando alrededor del 20% de UML.¿Qué es un lenguaje?10Un lenguaje proporciona un vocabulario y unas reglas para permitir una comunicación.UML(Lenguaje de Modelado Unificado)11Este lenguaje (UML) se centra en la representación gráfica de un sistema.UML12Es un lenguaje modelado Unificado basado en una notación gráfica la cual permite:EspecificarConstruirVisualizarDocumentarLos elementos de un sistema

16. Características13Puede ser utilizado metodología de análisis y diseño de OO para expresar los modelos de diseño.

17. Este lenguaje es el resultado unificado de los métodos de modelado OO de: ◉Booch ◉Rumbaug ( OMT, object Modeling Technique) ◉Jacobson (OOSEE: Object-Oriented Software Enginnering)

18. Características (cont.)14Es una herramienta que permite expresarse en un lenguaje común.

19. Permite facilitar la comunicación entre las distintas áreas de una organización.Clasificación15Diagramas de comportamientoDe interacciónDe actividadDe caso típicoDe estado

20. Diagramas de Actividad16

21. Ejemplo17

22. Ejemplo18 Inicio AcciónUnidad de ejecución básicaElecciónAlternativasFin

23. Diagramas de Caso Típico 19

24. Diagramas de Estado20

25. Ejemplo21

26. Diagramas de Interacciones22

27. Clasificación (cont.)23Diagramas de interacciónDe TiempoDe ComunicacionesDe SecuenciaDe Vista general

28. Diagramas de Comunicaciones24

29. Ejemplo25

30. Diagramas de Secuencia26

31. Ejemplo27

32. Diagramas de Tiempo28

33. Clasificación (cont.)29Diagramas de EstructuraDe ComponenteDe ClaseDiagrama de paquetesDe DespliegueObjeto

34. Diagramas de Clases30

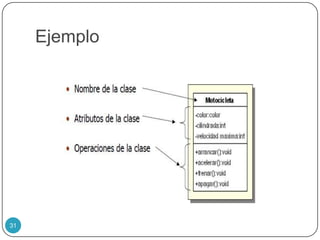

35. Ejemplo31

36. Diagramas de Componentes32

37. Ejemplo33

38. Diagramas de Despliegue34

39. Ejemplo35

40. Diagramas de Objetos36

41. Ejemplo37

42. Diagramas de Paquete38

43. Ejemplo39

44. Diagramas de Caso de Uso40

45. Caso de Uso41Los casos de uso son una técnica para especificar el comportamiento de un sistema: “Un caso de uso es una secuencia de interacciones entre un sistema y alguien o algo que usa alguno de sus servicios.”Diagrama de Caso de Uso42El diagrama de casos de usos representagráficamente los casos de uso que tiene un sistema. Se define un caso de uso como cadainteracción supuesta con el sistema a desarrollar, donde se representan los requisitos funcionales.

46. Componentes43Actores.- Los actores representan un tipo de usuario de sistema.

47. Casos de uso.- Es una tarea que debe poder llevarse a cabo con el apoyo del sistema que se está desarrollando.

48. Limite del sistemaTipos de Relación44

49. Ventajas45Ayudan a asegurar que se desarrolle el sistema correcto.
