Simon Lighting Puntos de luz - Wood-L
- 1. PUNTOS DE LUZ Y SOPORTES WOOD-L Columna de madera de hasta 7m, con puerta de registro enrasada y placa plana con cartelas. Posibilidad de montar una luminaria POST-TOP o hasta dos luminarias MIZAR. Materiales de la columna Fuste: madera laminada. Placa de asiento: chapa de acero con cartelas. Sistema de fijación de luminarias: chapa de acero. Acabado de la columna Partes metálicas: galvanizado por inmersión en caliente y pintado. Fuste de madera: barnizado. Fijación luminaria Fijación lateral: mediante manguito 3/4”G en posición horizontal, específico para luminaria MIZAR. Permite inclinar la luminaria respecto al eje horizontal. Fijación en punta: mediante manguito Ø60 mm x 100 mm en posición vertical. FICHA TÉCNICA ACABADO BKTECH – placa de asiento y sist. de fijación– estándar: madera de Iroco madera de Castaño FUSTE sección cuadrada 120 mm x 120 mm barnizado PUERTA DE REGISTRO enrasada CERTIFICACIÓN conforme a: NORMA EN 40-5 DATOS TÉCNICOS PLACA DE ASIENTO PUERTA PERNOS ALTURA X Y Z A B Métrica Long. 5.000 7.000 90 90 220 220 550 550 215 285 300 400 M18 M22 500 600 IP/IK de la columna IP 3X. Para conseguir IP44 es necesario utilizar caja de conexiones interna con IP44 (no suministrada en la columna). IK 10 Impreso: 2013-04-10 Observaciones Se suministra con pernos de anclaje y plantilla. Luminarias no incluidas. 68 SIMON LIGHTING, S.A.

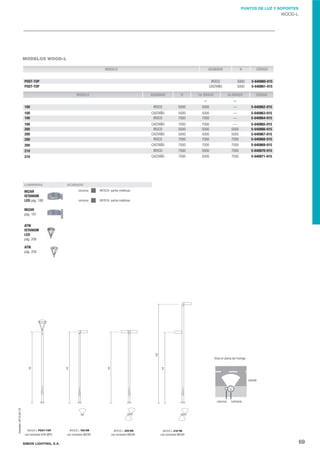

- 2. PUNTOS DE LUZ Y SOPORTES WOOD-L MODELOS WOOD-L MODELO ACABADO MODELO ACABADO H CÓDIGO IROCO CASTAÑO POST-TOP POST-TOP H 5000 5000 5-640860-015 5-640861-015 1er BRAZO 2o BRAZO H1 H2 CÓDIGO 100 IROCO 5000 5000 — 5-640862-015 100 100 CASTAÑO IROCO 5000 7000 5000 7000 — — 5-640863-015 5-640864-015 100 200 200 200 CASTAÑO IROCO CASTAÑO IROCO 7000 5000 5000 7000 7000 5000 5000 7000 — 5000 5000 7000 5-640865-015 5-640866-015 5-640867-015 5-640868-015 200 CASTAÑO 7000 7000 7000 5-640869-015 210 IROCO 7000 5000 7000 5-640870-015 210 CASTAÑO 7000 5000 7000 5-640871-015 LUMINARIA MIZAR ISTANIUM LED pág. 188 ACABADO columna: BKTECH -partes metálicas- columna: BKTECH -partes metálicas- MIZAR pág. 191 ATIK ISTANIUM LED pág. 206 ATIK pág. 209 Vista en planta del montaje calzada Impreso: 2013-04-10 columna con luminaria ATIK MPS SIMON LIGHTING, S.A. con luminaria MIZAR con luminaria MIZAR luminaria con luminaria MIZAR 69
