- 1. DESCRIPTORES: Plegado deplanos. Plegado de planos N I 00.02.52 Septiembre de 1999 E D I C I O N : 1ª N O R M A I B E R D R O L A
- 2. N I 00.02.52 Septiembrede 1999 E D I C I O N : 1ª N O R M A I B E R D R O L A Plegado de planos Indice Página 0 Introducción......................................... 2 1 Objeto............................................... 2 2 Alcance.............................................. 2 3 Normas de consulta................................... 2 4 Plegado de planos.................................... 2 4.1 Plegado normal ................................ 2 4.2 Plegado para archivadores DIN A4 .............. 5
- 3. - 2 -NI 0 0 . 0 2 . 5 2 99-09 0 Introducción Esta norma sustituye y anula a la NIDSA 00.9-6. 1 Objeto La presente norma tiene por objeto el establecer los criterios de plegado de planos para los distintos formatos DIN A0, DIN A1, DIN A2, DIN A3 y DIN A4. 2 Alcance Esta norma es de aplicación en todas las Areas y Unidades de Iberdrola ge- neradoras de planos, ya sea por medios propios o a través de terceros. 3 Normas de consulta NI 00.02.50: Formatos para planos. UNE 1027: Dibujos técnicos: Plegado de planos. 4 Plegado de planos Hay que distinguir diferentes formas de plegado de planos según el fin pa- ra el que se destinen: - plegado normal - plegado para archivo en libro, cuaderno o carpeta DIN A4 4.1 Plegado normal (Véase figura 1) Este tipo de plegado se puede realizar a mano, con plantilla o a máquina. Esta forma de plegado que se indica a continuación se utilizará preferen- temente cuando los planos vayan a archivarse sueltos o en sobres. La parte del cuadro de rotulación deberá quedar siempre visible. Dado que los formatos señalados en la Norma NI 00.02.50 responden a las fórmulas: 297 x n.210, n > 1 420 x n.297, n > 2 594 x n.210, n > 4 841 x n.297, n > 4
- 4. - 3 -NI 0 0 . 0 2 . 5 2 99-09 Se necesitará en este caso solamente una plantilla de 210 x 297 mm. 210 297 420 297 Doblez 210 a) formato DIN A4 (210 x 297 mm) b) formato DIN A3 (297 x 420 mm) 297 n . 210 210 210210 210 Doblez final 2ª doblez 1ª doblez c) formato rollo (297 x 210.n mm) 210 420 594 297 297 2102ª doblez 1ª doblez d) formato DIN A2 (420 x 594 mm) 420 n . 297 297 297 210 210Doblez final 1ª doblez 297297 2ª doblez2ª doblez e) formato rollo (420 x 297.n mm)

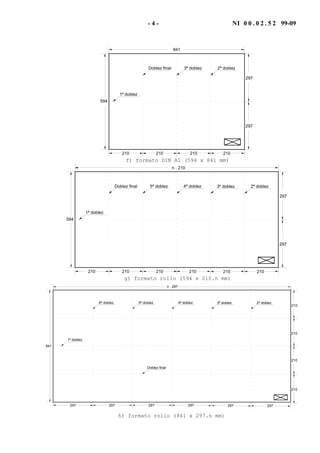

- 5. - 4 -NI 0 0 . 0 2 . 5 2 99-09 594 841 210 210210 210 Doblez final 3ª doblez 1ª doblez 297 297 2ª doblez f) formato DIN A1 (594 x 841 mm) 594 n . 210 210 210210 210 Doblez final 5ª doblez 1ª doblez 297 297 4ª doblez 210 210 3ª doblez 2ª doblez g) formato rollo (594 x 210.n mm) 841 n . 297 Doblez final 1ª doblez 297 297 297 297 4ª doblez5ª doblez 210 210 210 210 6ª doblez 297 297 3ª doblez 2ª doblez h) formato rollo (841 x 297.n mm)

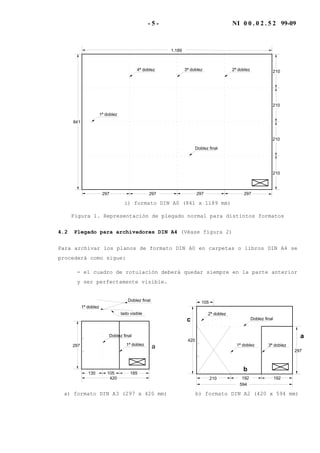

- 6. - 5 -NI 0 0 . 0 2 . 5 2 99-09 841 1.189 210 210 Doblez final 1ª doblez 297 297 297297 2ª doblez3ª doblez 210 210 4ª doblez i) formato DIN A0 (841 x 1189 mm) Figura 1. Representación de plegado normal para distintos formatos 4.2 Plegado para archivadores DIN A4 (Véase figura 2) Para archivar los planos de formato DIN A0 en carpetas o libros DIN A4 se procederá como sigue: - el cuadro de rotulación deberá quedar siempre en la parte anterior y ser perfectamente visible. Doblez final 1ª doblez297 420 130 185105 1ª doblez Doblez final lado visible a 420 Doblez final 1ª doblez 297 3ª doblez 2ª doblez 105 594 210 192 192 a b c a) formato DIN A3 (297 x 420 mm) b) formato DIN A2 (420 x 594 mm)

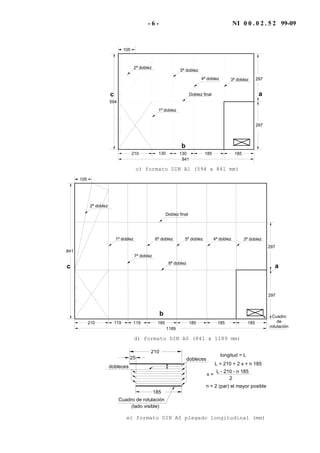

- 7. - 6 -NI 0 0 . 0 2 . 5 2 99-09 594 Doblez final 5ª doblez 1ª doblez 297 297 4ª doblez 210 130 185 3ª doblez 2ª doblez 105 841 130 185 a b c c) formato DIN A1 (594 x 841 mm) 841 Doblez final 5ª doblez1ª doblez 297 297 4ª doblez 210 185119 185 185 185 3ª doblez 2ª doblez 105 119 1189 6ª doblez 7ª doblez 8ª doblez Cuadro de rotulación ac b d) formato DIN A0 (841 x 1189 mm) dobleces 185 25 210 dobleces Cuadro de rotulación longitud = L L = 210 + 2 x + n 185 L - 210 - n 185 2 x = n = 2 (par) el mayor posible (lado visible) x x e) formato DIN A0 plegado longitudinal (mm)
- 8. - 7 -NI 0 0 . 0 2 . 5 2 99-09 f) formato DIN A0 plegado a lo largo g) formato DIN A0 plegado a lo alto Figura 2. Esquemas de plegado de distintos formatos para archivador DIN A4 - para el plegado se marcará primero la anchura de 210 mm (doblez 1), preferentemente con el empleo de una plantilla 210 x 297 mm y se doblará hacia adelante - a partir de c, se doblará un trozo triangular hacia atrás (doblez 2), con objeto de que la parte superior del plano no sea agujereada y quede fija en la carpeta - comenzando por a, se continuará el plegado con dobleces de 185 mm de ancho (número par de veces 185 mm), preferentemente por medio de una plantilla de 185 x 297 mm. La doblez 3 se hará hacia atrás para que el rótulo sea visible. El ancho final se plegará simplemente en dos, de tal manera que el cuadro de rotulación quede en la parte an- terior - los formatos alargados, cualquiera que sea su longitud, se plega- rán analógicamente - las fajas así obtenidas se plegarán a lo alto comenzando por b (en zig-zag) - para reforzar el agujereado, se podrá pegar una tira de cartón DIN A5 (148 x 210 mm) en el reverso de la parte del dibujo que se ha de taladrar, o también una tira de cartón de 25 x 297 mm - siguiendo las instrucciones anteriores se podrán plegar los dibu- jos de todos los tamaños. Cuando la parte que queda después de hacer la primera boblez de 210 mm, no sea divisible por 185, con cociente

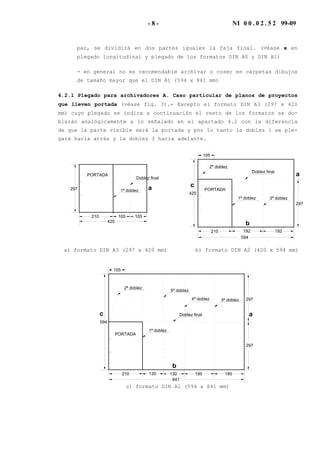

- 9. - 8 -NI 0 0 . 0 2 . 5 2 99-09 par, se dividirá en dos partes iguales la faja final. (Véase x en plegado longitudinal y plegado de los formatos DIN A0 y DIN A1) - en general no es recomendable archivar o coser en carpetas dibujos de tamaño mayor que el DIN A1 (594 x 841 mm) 4.2.1 Plegado para archivadores A. Caso particular de planos de proyectos que lleven portada (véase fig. 3).- Excepto el formato DIN A3 (297 x 420 mm) cuyo plegado se indica a continuación el resto de los formatos se do- blarán analógicamente a lo señalado en el apartado 4.2 con la diferencia de que la parte visible será la portada y por lo tanto la doblez 1 se ple- gará hacia atrás y la doblez 3 hacia adelante. Doblez final 1ª doblez297 420 210 105105 PORTADA a 420 Doblez final 1ª doblez 297 3ª doblez 2ª doblez 105 594 210 192 192 PORTADA a b c a) formato DIN A3 (297 x 420 mm) b) formato DIN A2 (420 x 594 mm) 594 Doblez final 5ª doblez 1ª doblez 297 297 4ª doblez 210 130 185 3ª doblez 2ª doblez 105 841 130 185 PORTADA a b c c) formato DIN A1 (594 x 841 mm)
- 10. - 9 -NI 0 0 . 0 2 . 5 2 99-09 841 Doblez final 5ª doblez1ª doblez 297 297 4ª doblez 210 185119 185 185 185 3ª doblez 2ª doblez 105 119 1189 6ª doblez 7ª doblez 8ª doblez PORTADA a b c d) formato DIN A0 (841 x 1189 mm) dobleces 185 25 210 dobleces longitud = L L = 210 + 2 x + n 185 L - 210 - n 185 2 x = n = 2 (par) el mayor posible Portada x x (parte visible) e) plegado longitudinal (mm) Figura 3. Plegado para archivadores DIN A4 de planos con portada La doblez 2 podrá suprimirse cuando la faja que va encima de la portada (zona en blanco) se recorte, entonces la doblez 3 pasará a ser doblez 2, la doblez 4 a doblez 3, etc. Los formatos alargados de cualquier longitud, se doblarán análogamente a lo señalado en el apartado 4.2 teniendo siempre en cuenta que la portada debe quedar siempre en la cara anterior (Véase plegado longitudinal y ple- gado de los formatos DIN A0 y DIN A1, apartado 4.2.1). 4.2.2 Plegado para archivadores A4. Caso en que la altura sea 297 mm.- Cuando la altura de los planos sea 297 mm o por reducción fotográfica se haya reducido a 297 mm, cualquiera que sea su longitud, aunque pueden do- blarse como ya se ha indicado en los apartados anteriores, es recomendable otra forma de plegado con objeto de dejar una pestaña de 10 mm en su borde

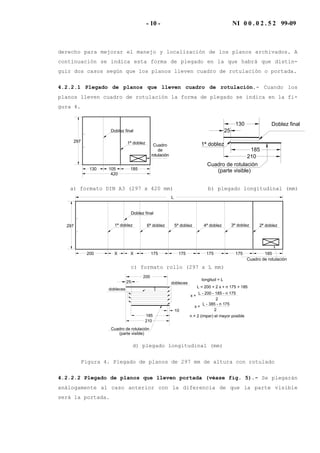

- 11. - 10 -NI 0 0 . 0 2 . 5 2 99-09 derecho para mejorar el manejo y localización de los planos archivados. A continuación se indica esta forma de plegado en la que habrá que distin- guir dos casos según que los planos lleven cuadro de rotulación o portada. 4.2.2.1 Plegado de planos que lleven cuadro de rotulación.- Cuando los planos lleven cuadro de rotulación la forma de plegado se indica en la fi- gura 4. Doblez final 1ª doblez297 420 130 185105 Cuadro de rotulación Doblez final 1ª doblez 25 130 185 210 (parte visible) Cuadro de rotulación a) formato DIN A3 (297 x 420 mm) b) plegado longitudinal (mm) Doblez final 297 200 185X 1ª doblez Cuadro de rotulación X 175 175 175 175 3ª doblez 2ª doblez4ª doblez5ª doblez6ª doblez L c) formato rollo (297 x L mm) 25 185 200 dobleces dobleces longitud = L L = 200 + 2 x + n 175 + 185 L - 200 - 185 - n 175 2 x = n = 2 (impar) el mayor posible Cuadro de rotulación L - 385 - n 175 2 x = 10 x x 210 (parte visible) d) plegado longitudinal (mm) Figura 4. Plegado de planos de 297 mm de altura con rotulado 4.2.2.2 Plegado de planos que lleven portada (véase fig. 5).- Se plegarán análogamente al caso anterior con la diferencia de que la parte visible será la portada.

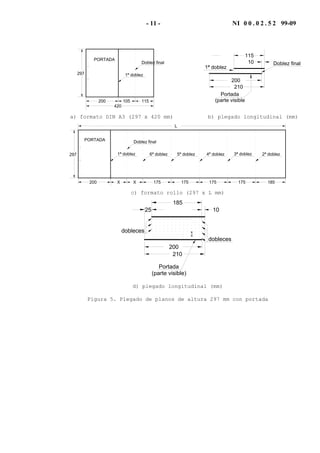

- 12. - 11 -NI 0 0 . 0 2 . 5 2 99-09 Doblez final 1ª doblez297 420 200 115105 PORTADA Doblez final 1ª doblez 10 Portada 115 200 210 (parte visible a) formato DIN A3 (297 x 420 mm) b) plegado longitudinal (mm) Doblez final 297 200 185X 1ª doblez PORTADA X 175 175 175 175 3ª doblez 2ª doblez4ª doblez5ª doblez6ª doblez L c) formato rollo (297 x L mm) 25 200 185 dobleces dobleces Portada 10 x x 210 (parte visible) d) plegado longitudinal (mm) Figura 5. Plegado de planos de altura 297 mm con portada
