Se crearon elementos geométricos en Sketchup y se vincularon archivos .skp a Revit para crear muros, losas y otros elementos por masa. El archivo de Revit se vinculó a 3D Studio Max a través de un archivo .sat. En Rhinoceros se creó una cubierta para la terraza del proyecto y se importó a Revit. También se creó una cubierta, escalera y baranda para la terraza del segundo piso en Revit.

1. Creación de Geometría en Sketchup

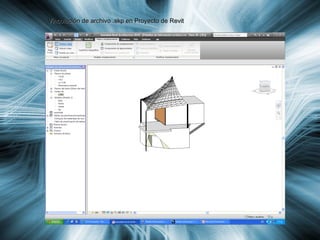

2. Vinculación de archivo .skp en Proyecto de Revit

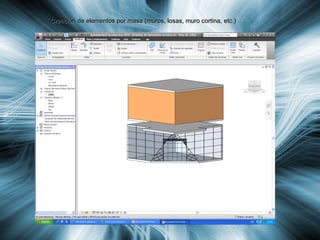

3. Creación de elementos por masa (muros, losas, muro cortina, etc.)

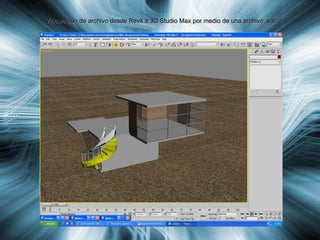

5. Vinculación de archivo desde Revit a 3D Studio Max por medio de una archivo .sat

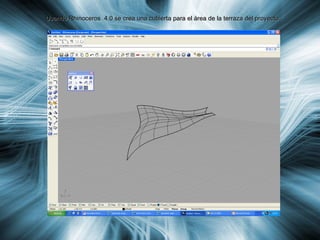

6. Usando Rhinoceros 4.0 se crea una cubierta para el área de la terraza del proyecto.

7. Usando nuevamente la herramienta de vinculación se importa la cubierta creada en Rhinoceros al proyecto de Revit.

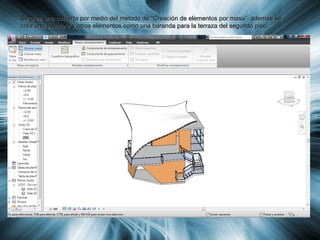

8. Se crea una cubierta por medio del método de “Creación de elementos por masa”, además se crea una escalera y otros elementos como una baranda para la terraza del segundo piso.

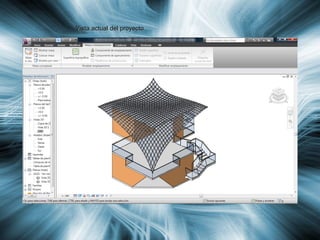

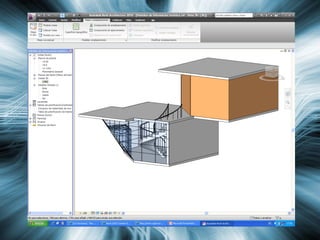

9. Vista actual del proyecto
