ESCUELA SUPERIOR POLITÉCNICA
DE CHIMBORAZO
FACULTAD DE SALUD PÚBLICA
ESCUELA DE MEDICINA
Informática
Tema:
Partes Internas de un PC de escritorio
Docente:
Ing. Miguel Ávalos
Integrantes:
Daniel Maisincho
Fressia Rosas
Jessenia Sagñay
José Yapú
Ximena Zabala
Fecha de entrega:
06/11/14
Semestre:
Cuarto “A”
2014-2015

2

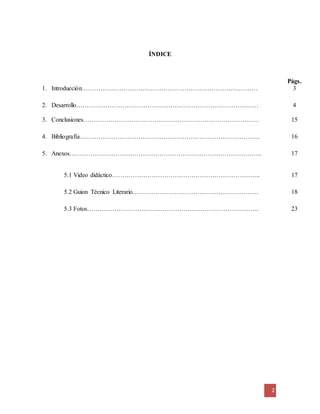

ÍNDICE
Págs.
1. Introducción………………………………………………………………………… 3
2. Desarrollo…………………………………………………………………………… 4
3. Conclusiones………………………………………………………………………… 15
4. Bibliografía………………………………………………………………………….. 16
5. Anexos……………………………………………………………………………….. 17
5.1 Video didáctico…………………………………………………………….. 17
5.2 Guion Técnico Literario…………………………………………………… 18
5.3 Fotos………………………………………………………………………. 23

3

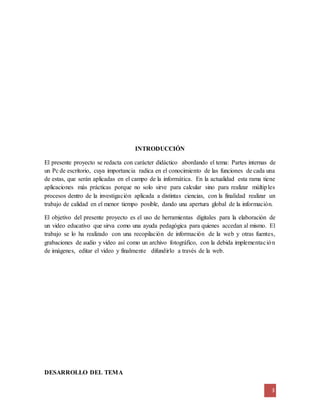

INTRODUCCIÓN
El presente proyecto se redacta con carácter didáctico abordando el tema: Partes internas de
un Pc de escritorio, cuya importancia radica en el conocimiento de las funciones de cada una
de estas, que serán aplicadas en el campo de la informática. En la actualidad esta rama tiene
aplicaciones más prácticas porque no solo sirve para calcular sino para realizar múltiples
procesos dentro de la investigación aplicada a distintas ciencias, con la finalidad realizar un
trabajo de calidad en el menor tiempo posible, dando una apertura global de la información.
El objetivo del presente proyecto es el uso de herramientas digitales para la elaboración de
un video educativo que sirva como una ayuda pedagógica para quienes accedan al mismo. El
trabajo se lo ha realizado con una recopilación de información de la web y otras fuentes,
grabaciones de audio y video así como un archivo fotográfico, con la debida implementac ión
de imágenes, editar el video y finalmente difundirlo a través de la web.
DESARROLLO DEL TEMA

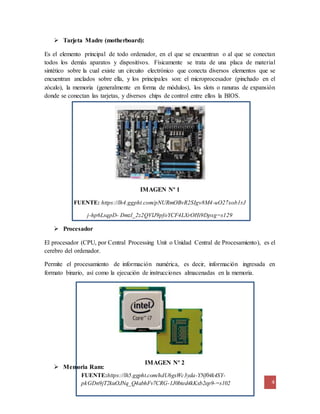

Es el elemento principal de todo ordenador, en el que se encuentran o al que se conectan
todos los demás aparatos y dispositivos. Físicamente se trata de una placa de material
sintético sobre la cual existe un circuito electrónico que conecta diversos elementos que se
encuentran anclados sobre ella, y los principales son: el microprocesador (pinchado en el
zócalo), la memoria (generalmente en forma de módulos), los slots o ranuras de expansión
donde se conectan las tarjetas, y diversos chips de control entre ellos la BIOS.
4
IMAGEN Nº 1
FUENTE: https://lh4.ggpht.com/pNURmOBvR2SIgv8M4-uO27xob1rJ
j-hp6LsqpD- Dmzl_2z2QVlJ9pfoYCF4LXrOHi9Dpxg=s129
IMAGEN Nº 2
 Tarjeta Madre (motherboard):
FUENTE:https://lh5.ggpht.com/hdU6gxWc3yda-YNf04k4SY-pkGDn9jT2kuOJNq_
Q4abhFv7CRG-1J0bted4kKxb2ep9-=s102
 Procesador
El procesador (CPU, por Central Processing Unit o Unidad Central de Procesamiento), es el
cerebro del ordenador.
Permite el procesamiento de información numérica, es decir, información ingresada en
formato binario, así como la ejecución de instrucciones almacenadas en la memoria.
 Memoria Ram:

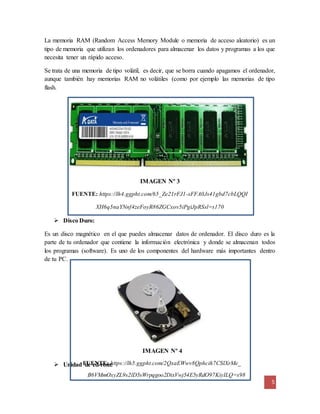

La memoria RAM (Random Access Memory Module o memoria de acceso aleatorio) es un
tipo de memoria que utilizan los ordenadores para almacenar los datos y programas a los que
necesita tener un rápido acceso.
Se trata de una memoria de tipo volátil, es decir, que se borra cuando apagamos el ordenador,
aunque también hay memorias RAM no volátiles (como por ejemplo las memorias de tipo
flash.
Es un disco magnético en el que puedes almacenar datos de ordenador. El disco duro es la
parte de tu ordenador que contiene la información electrónica y donde se almacenan todos
los programas (software). Es uno de los componentes del hardware más importantes dentro
de tu PC.
5
IMAGEN Nº 3
FUENTE: https://lh4.ggpht.com/65_Ze21rFJ1-sFFA0Js41gbd7cbLQQI
XH6q5naYNnf4zeFoyR86ZGCxov5iPgiJpRSsl=s170
IMAGEN Nº 4
 Disco Duro:
FUENTE: https://lh5.ggpht.com/2QxaEWwv8Qphcih7CSlXrMe_
 Unidad de cd-rom:
B6VMmOxyZL9s2lD5sWrpqgoo2DixVwj54E5yRdO97KiyILQ=s98

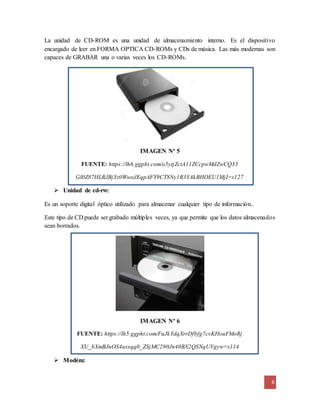

La unidad de CD-ROM es una unidad de almacenamiento interno. Es el dispositivo
encargado de leer en FORMA OPTICA CD-ROMs y CDs de música. Las más modernas son
capaces de GRABAR una o varias veces los CD-ROMs.
6
IMAGEN Nº 5
FUENTE: https://lh6.ggpht.com/o5ytjZctA11ZCcpwMdZwCQ33
Gl0Z87HLRJBjYz0WwoJEqpAFY9CT8Ny1R3YAkBHOEU1MjI=s127
 Unidad de cd-rw:
Es un soporte digital óptico utilizado para almacenar cualquier tipo de información..
Este tipo de CD puede ser grabado múltiples veces, ya que permite que los datos almacenados
sean borrados.
IMAGEN Nº 6
FUENTE: https://lh5.ggpht.com/FuJkYdqXrrDfbfg7cvKHouFMoRj
XU_bXmBJnOS4usxqq0_ZSjMC290Jn40BX2QSNqUVgyw=s114
 Modém:

Periférico de entrada/salida, que puede ser interno o externo a una computadora, y sirve para
a conectar una línea telefónica con la computadora. Se utiliza para acceder a internet u otras
redes, realizar llamadas, etc.
7
IMAGEN Nº 7
FUENTE: https://lh3.ggpht.com/e2C9C_QSfKAn-htDhvZNtWck1K
PuZihE1jKgU8E794kraFDqWcBiyn3OxQQmn9I6thKMjA=s125
 Cache secundario:
El caché secundario o de segundo nivel (L2) es un chip de memoria de alta velocidad (mucho
más rápida que la memoria RAM) Este chip mejora el desempeño debido a que el computador
puede colocar y tomar datos e instrucciones del caché secundario, en lugar de usar la más
lenta memoria RAM.
IMAGEN Nº 8
FUENTE: https://lh4.ggpht.com/zbeKqbIVwzJ58oXF2opjCMv2khB
O37Rn_duRIr0mf2Y5qWpZy1_gZjvtxZlod9vRqdyS=s136
 Ranuras de Expansión:

Están ubicadas en la tarjeta madre y permiten conectar tarjetas de expansión que dotan al PC
de ciertas capacidades. En esa ranuras se inserta, por ejemplo, la tarjeta de sonido (que
permite al PC reproducir sonido) el módem interno (que hace posible navegar por internet)
la tarjeta de vídeo (que permite mostrar imágenes en la pantalla). Una tarjeta madre moderna
deberá incluir tres tipos de ranuras de expansión: ISA, PCI y AGP.
Desde hace tres años, los PC, traen un puerto llamado USB (Universal Serial Bus) que facilita
la conexión de periféricos. Un periférico es cualquier dispositivo externo que conecte al
computador, como el monitor, el teclado, el ratón, una impresora, un escáner, etc. Los puertos
USB, que paulatinamente desplazarán a los puertos serial y paralelo, tienen dos ventajas:
velocidad y facilidad de uso (todos estos son puertos externos; están en la parte trasera del
PC).
8
IMAGEN Nº 9
FUENTE: https://lh4.ggpht.com/AZudEsOCW97vNFu3n6fKPJSIOux
6sx8PwqBSEvqv5-_QdhqF5ucs8EXYhkAWziczSNTK=s128
IMAGEN Nº 10
 Puertos USB:
FUENTE: https://lh4.ggpht.com/D5spHTVkeKYNxmcGkD8TzTPOU
 Tarjeta Gráfica o de Video:
nqapsc09-P6qk0sMaMIGthFL8dbmt8Drfxy_GitDyyH2nc=s128

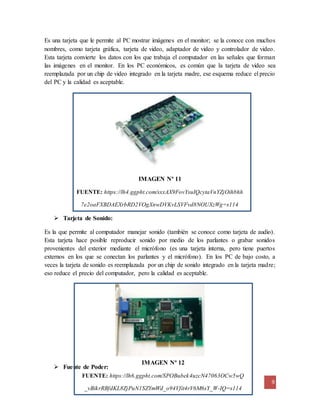

Es una tarjeta que le permite al PC mostrar imágenes en el monitor; se la conoce con muchos
nombres, como tarjeta gráfica, tarjeta de video, adaptador de video y controlador de video.
Esta tarjeta convierte los datos con los que trabaja el computador en las señales que forman
las imágenes en el monitor. En los PC económicos, es común que la tarjeta de video sea
reemplazada por un chip de video integrado en la tarjeta madre, ese esquema reduce el precio
del PC y la calidad es aceptable.
Es la que permite al computador manejar sonido (también se conoce como tarjeta de audio).
Esta tarjeta hace posible reproducir sonido por medio de los parlantes o grabar sonidos
provenientes del exterior mediante el micrófono (es una tarjeta interna, pero tiene puertos
externos en los que se conectan los parlantes y el micrófono). En los PC de bajo costo, a
veces la tarjeta de sonido es reemplazada por un chip de sonido integrado en la tarjeta madre;
eso reduce el precio del computador, pero la calidad es aceptable.
9
IMAGEN Nº 11
FUENTE: https://lh4.ggpht.com/sxxAX9FovYsuIQcytaVnYZjOihbhh
7e2oaFXBDAEXrbRD2VOgXnwDVKvLSVFvd8NOUXzWg=s114
IMAGEN Nº 12
 Tarjeta de Sonido:
 Fuente de Poder:
FUENTE: https://lh6.ggpht.com/SPOBubek4uzcN47063OCw5wQ
_vBikrRBfdKL8ZjPuN1SZYmWd_o94Vfit4rV6M6sY_W-IQ=s114

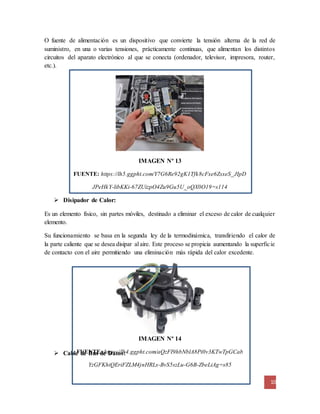

O fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de
suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos
circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router,
etc.).
Es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier
elemento.
Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de
la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superfic ie
de contacto con el aire permitiendo una eliminación más rápida del calor excedente.
10
IMAGEN Nº 13
FUENTE: https://lh5.ggpht.com/Y7G6Re92gK1Tfk8cFxe6ZsxeS_JIpD
JPeHkY-libKKi-67ZUizpO4Zu9Gu5U_oQX0O19=s114
IMAGEN Nº 14
 Disipador de Calor:
FUENTE: https://lh4.ggpht.com/aQzFI9hbNblA8Pi0v3KTwTpGCab
 Cable de Bus de Datos:
YzGFKhiQEriFZLM4jnHRLs-BvS5szLu-G6B-ZbeLiAg=s85

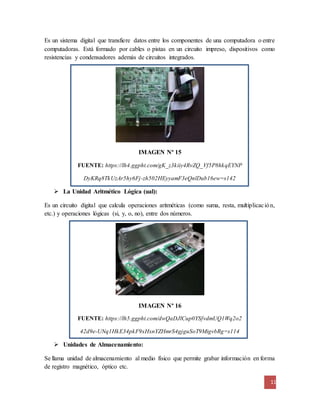

Es un sistema digital que transfiere datos entre los componentes de una computadora o entre
computadoras. Está formado por cables o pistas en un circuito impreso, dispositivos como
resistencias y condensadores además de circuitos integrados.
11
IMAGEN Nº 15
FUENTE: https://lh4.ggpht.com/gK_z3kiiy4RvZQ_Vf5P8hkqEYNP
DyKRq8TkUzAr5hy6Fj-zh502HEyyamF3eQnlDub16ew=s142
 La Unidad Aritmético Lógica (ual):
Es un circuito digital que calcula operaciones aritméticas (como suma, resta, multiplicac ión,
etc.) y operaciones lógicas (si, y, o, no), entre dos números.
IMAGEN Nº 16
FUENTE: https://lh5.ggpht.com/dwQaDJlCup0YSfvdmUQ1Wq2o2
42d9e-UNq1HkE34pkF9xHxnYZHmrS4gjguSoT9MigvbRg=s114
 Unidades de Almacenamiento:
Se llama unidad de almacenamiento al medio físico que permite grabar información en forma
de registro magnético, óptico etc.

12

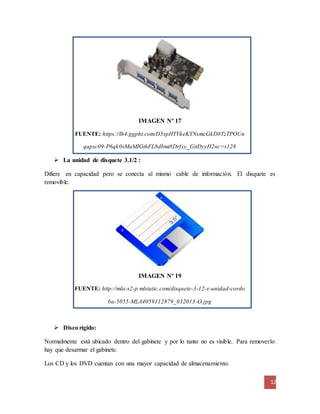

IMAGEN Nº 17
FUENTE: https://lh4.ggpht.com/D5spHTVkeKYNxmcGkD8TzTPOUn
qapsc09-P6qk0sMaMIGthFL8dbmt8Drfxy_GitDyyH2nc=s128
 La unidad de disquete 3.1/2 :
Difiere en capacidad pero se conecta al mismo cable de información. El disquete es
removible.
IMAGEN Nº 19
FUENTE: http://mla-s2-p.mlstatic.com/disquete-3-12-x-unidad-cordo
 Disco rígido:
Normalmente está ubicado dentro del gabinete y por lo tanto no es visible. Para removerlo
hay que desarmar el gabinete.
Los CD y los DVD cuentan con una mayor capacidad de almacenamiento.

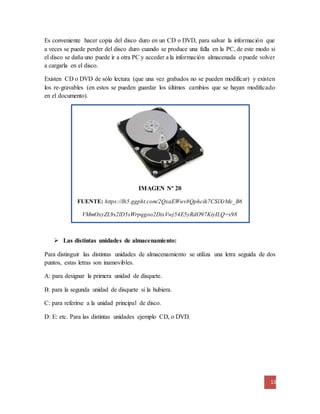

Es conveniente hacer copia del disco duro en un CD o DVD, para salvar la información que
a veces se puede perder del disco duro cuando se produce una falla en la PC, de este modo si
el disco se daña uno puede ir a otra PC y acceder a la información almacenada o puede volver
a cargarla en el disco.
Existen CD o DVD de sólo lectura (que una vez grabados no se pueden modificar) y existen
los re-gravables (en estos se pueden guardar los últimos cambios que se hayan modificado
en el documento).
13
IMAGEN Nº 20
FUENTE: https://lh5.ggpht.com/2QxaEWwv8Qphcih7CSlXrMe_B6
VMmOxyZL9s2lD5sWrpqgoo2DixVwj54E5yRdO97KiyILQ=s98
 Las distintas unidades de almacenamiento:
Para distinguir las distintas unidades de almacenamiento se utiliza una letra seguida de dos
puntos, estas letras son inamovibles.
A: para designar la primera unidad de disquete.
B: para la segunda unidad de disquete si la hubiera.
C: para referirse a la unidad principal de disco.
D: E: etc. Para las distintas unidades ejemplo CD, o DVD.

14

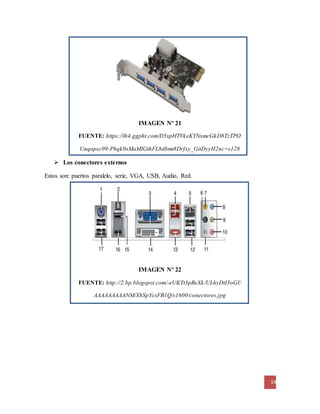

IMAGEN Nº 21
FUENTE: https://lh4.ggpht.com/D5spHTVkeKYNxmcGkD8TzTPO
Unqapsc09-P6qk0sMaMIGthFL8dbmt8Drfxy_GitDyyH2nc=s128
 Los conectores externos
Estos son: puertos paralelo, serie, VGA, USB, Audio, Red.
IMAGEN Nº 22
FUENTE: http://2.bp.blogspot.com/-eUKTt3pBeXk/ULhyDtI3oGI/
AAAAAAAAANM/XhSpYcsFB1Q/s1600/conectores.jpg

15

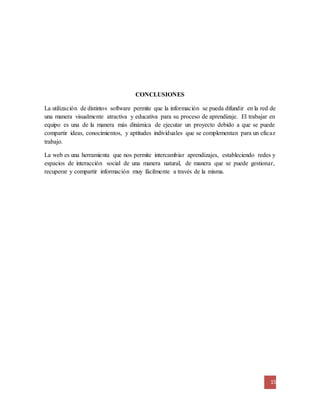

CONCLUSIONES
La utilización de distintos software permite que la información se pueda difundir en la red de
una manera visualmente atractiva y educativa para su proceso de aprendizaje. El trabajar en
equipo es una de la manera más dinámica de ejecutar un proyecto debido a que se puede
compartir ideas, conocimientos, y aptitudes individuales que se complementan para un eficaz
trabajo.
La web es una herramienta que nos permite intercambiar aprendizajes, estableciendo redes y
espacios de interacción social de una manera natural, de manera que se puede gestionar,
recuperar y compartir información muy fácilmente a través de la misma.

16

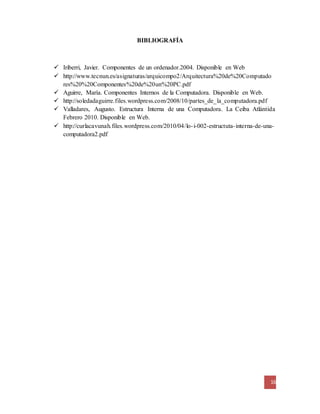

BIBLIOGRAFÍA
 Iriberri, Javier. Componentes de un ordenador.2004. Disponible en Web
 http://www.tecnun.es/asignaturas/arquicompo2/Arquitectura%20de%20Computado
res%20%20Componentes%20de%20un%20PC.pdf
 Aguirre, María. Componentes Internos de la Computadora. Disponible en Web.
 http://soledadaguirre.files.wordpress.com/2008/10/partes_de_la_computadora.pdf
 Valladares, Augusto. Estructura Interna de una Computadora. La Ceiba Atlántida
Febrero 2010. Disponible en Web.
 http://curlacavunah.files.wordpress.com/2010/04/lo- i-002-estructuta- interna-de-una-computadora2.
pdf

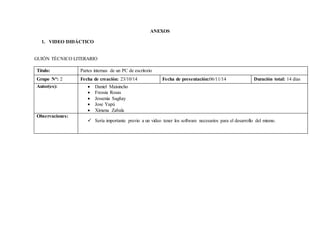

ANEXOS
1. VIDEO DIDÁCTICO

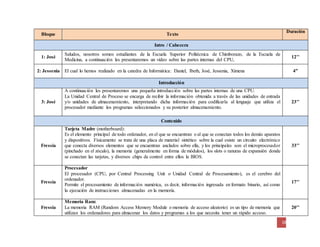

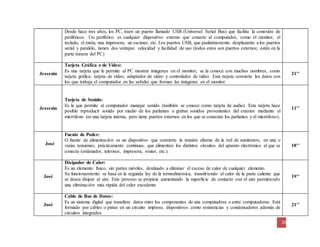

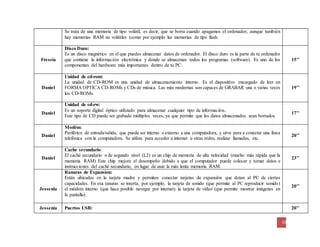

GUIÓN TÉCNICO LITERARIO
Título: Partes internas de un PC de escritorio
Grupo N°: 2 Fecha de creación: 23/10/14 Fecha de presentación:06/11/14 Duración total: 14 días
Autor(es):  Daniel Maisincho
 Fressia Rosas
 Jessenia Sagñay
 Jose Yapú
 Ximena Zabala
Observaciones:
 Sería importante previo a un video tener los software necesarios para el desarrollo del mismo.

18
Bloque Texto
Duración
Intro / Cabecera
1: José
Saludos, nosotros somos estudiantes de la Escuela Superior Politécnica de Chimborazo, de la Escuela de
Medicina, a continuación les presentaremos un video sobre las partes internas del CPU,
12’’
2: Jessenia El cual lo hemos realizado en la catedra de Informática: Daniel, Ibeth, José, Jessenia, Ximena 4”
Introducción
3: José
A continuación les presentaremos una pequeña introducción sobre las partes internas de una CPU.
La Unidad Central de Proceso se encarga de recibir la información obtenida a través de las unidades de entrada
y/o unidades de almacenamiento, interpretando dicha información para codificarla al lenguaje que utiliza el
procesador mediante los programas seleccionados y su posterior almacenamiento.
23’’
Contenido
Fressia
Tarjeta Madre (motherboard):
Es el elemento principal de todo ordenador, en el que se encuentran o al que se conectan todos los demás aparatos
y dispositivos. Físicamente se trata de una placa de material sintético sobre la cual existe un circuito electrónico
que conecta diversos elementos que se encuentran anclados sobre ella, y los principales son: el microprocesador
(pinchado en el zócalo), la memoria (generalmente en forma de módulos), los slots o ranuras de expansión donde
se conectan las tarjetas, y diversos chips de control entre ellos la BIOS.
33’’
Fressia
Procesador
El procesador (CPU, por Central Processing Unit o Unidad Central de Procesamiento), es el cerebro del
ordenador.
Permite el procesamiento de información numérica, es decir, información ingresada en formato binario, así como
la ejecución de instrucciones almacenadas en la memoria.
17’’
Fressia
Memoria Ram:
La memoria RAM (Random Access Memory Module o memoria de acceso aleatorio) es un tipo de memoria que
utilizan los ordenadores para almacenar los datos y programas a los que necesita tener un rápido acceso.
20’’

19
Se trata de una memoria de tipo volátil, es decir, que se borra cuando apagamos el ordenador, aunque también
hay memorias RAM no volátiles (como por ejemplo las memorias de tipo flash.
Fressia
Disco Duro:
Es un disco magnético en el que puedes almacenar datos de ordenador. El disco duro es la parte de tu ordenador
que contiene la información electrónica y donde se almacenan todos los programas (software). Es uno de los
componentes del hardware más importantes dentro de tu PC.
15’’
Daniel
Unidad de cd-rom:
La unidad de CD-ROM es una unidad de almacenamiento interno. Es el dispositivo encargado de leer en
FORMA OPTICA CD-ROMs y CDs de música. Las más modernas son capaces de GRABAR una o varias veces
los CD-ROMs.
19’’
Daniel
Unidad de cd-rw:
Es un soporte digital óptico utilizado para almacenar cualquier tipo de información..
Este tipo de CD puede ser grabado múltiples veces, ya que permite que los datos almacenados sean borrados
17’’
Daniel
Modém:
Periférico de entrada/salida, que puede ser interno o externo a una computadora, y sirve para a conectar una línea
telefónica con la computadora. Se utiliza para acceder a internet u otras redes, realizar llamadas, etc.
20’’
Daniel
Cache secundario:
El caché secundario o de segundo nivel (L2) es un chip de memoria de alta velocidad (mucho más rápida que la
memoria RAM) Este chip mejora el desempeño debido a que el computador puede colocar y tomar datos e
instrucciones del caché secundario, en lugar de usar la más lenta memoria RAM.
23’’
Jessenia
Ranuras de Expansion:
Están ubicadas en la tarjeta madre y permiten conectar tarjetas de expansión que dotan al PC de ciertas
capacidades. En esa ranuras se inserta, por ejemplo, la tarjeta de sonido (que permite al PC reproducir sonido)
el módem interno (que hace posible navegar por internet) la tarjeta de vídeo (que permite mostrar imágenes en
la pantalla).
20’’
Jessenia Puertos USB: 20’’

20
Desde hace tres años, los PC, traen un puerto llamado USB (Universal Serial Bus) que facilita la conexión de
periféricos. Un periférico es cualquier dispositivo externo que conecte al computador, como el monitor, el
teclado, el ratón, una impresora, un escáner, etc. Los puertos USB, que paulatinamente desplazarán a los puertos
serial y paralelo, tienen dos ventajas: velocidad y facilidad de uso (todos estos son puertos externos; están en la
parte trasera del PC)
Jessenia
Tarjeta Gráfica o de Video:
Es una tarjeta que le permite al PC mostrar imágenes en el monitor; se la conoce con muchos nombres, como
tarjeta gráfica, tarjeta de video, adaptador de video y controlador de video. Esta tarjeta convierte los datos con
los que trabaja el computador en las señales que forman las imágenes en el monitor.
21’’
Jessenia
Tarjeta de Sonido:
Es la que permite al computador manejar sonido (también se conoce como tarjeta de audio). Esta tarjeta hace
posible reproducir sonido por medio de los parlantes o grabar sonidos provenientes del exterior mediante el
micrófono (es una tarjeta interna, pero tiene puertos externos en los que se conectan los parlantes y el micrófono).
11’’
José
Fuente de Poder:
O fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o
varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se
conecta (ordenador, televisor, impresora, router, etc.).
18’’
José
Disipador de Calor:
Es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento.
Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que
se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo
una eliminación más rápida del calor excedente
19’’
José
Cable de Bus de Datos:
Es un sistema digital que transfiere datos entre los componentes de una computadora o entre computadoras. Está
formado por cables o pistas en un circuito impreso, dispositivos como resistencias y condensadores además de
circuitos integrados.
21’’

21
Ximena
La Unidad Aritmético Lógica (ual):
Es un circuito digital que calcula operaciones aritméticas (como suma, resta, multiplicación, etc.) y operaciones
lógicas (si, y, o, no), entre dos números.
19’’
Ximena
Unidades de Almacenamiento:
Se llama unidad de almacenamiento al medio físico que permite grabar información en forma de registro
magnético, óptico etc.
13’’
Ximena
La unidad de disquete 3.1/2 :
Difiere en capacidad pero se conecta al mismo cable de información. El disquete es removible.
11’’
Ximena
Lector de CD y DVD
Normalmente está ubicado dentro del gabinete y por lo tanto no es visible. Para removerlo hay que desarmar el
gabinete.
Los CD y los DVD cuentan con una mayor capacidad de almacenamiento..
9’’
Cierre / Despedida
Ximena
Zabala
Agradecemos a nuestro tutor, Ing. Miguel Avalos por su propuesta de trabajo y por incluirnos en el mundo de la
informática.
También a nuestros cibernautas por su activa participación con nosotros mediante este medio.
15’’
N

2. FOTOGRAFÍAS
Foto N°1
Foto N°2

[02] guion técnico literario 21

Más contenido relacionado

La actualidad más candente

Destacado

Similar a [02] guion técnico literario 21

[02] guion técnico literario 21
