Este documento establece los procedimientos normalizados para obtener muestras representativas de hormigón recién mezclado, incluyendo el tiempo límite para tomar muestras individuales y combinarlas, así como también los procedimientos de muestreo para diferentes tipos de mezcladoras y el volumen mínimo requerido de la muestra compuesta.

1. Muestreo de
hormigón recién
mezclado
ASTM C172

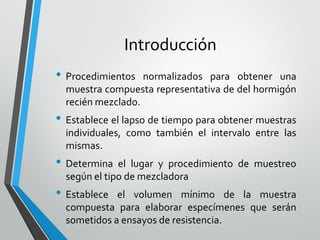

2. Introducción
• Procedimientos normalizados para obtener una
muestra compuesta representativa de del hormigón
recién mezclado.
• Establece el lapso de tiempo para obtener muestras
individuales, como también el intervalo entre las
mismas.
• Determina el lugar y procedimiento de muestreo
según el tipo de mezcladora
• Establece el volumen mínimo de la muestra
compuesta para elaborar especímenes que serán
sometidos a ensayos de resistencia.

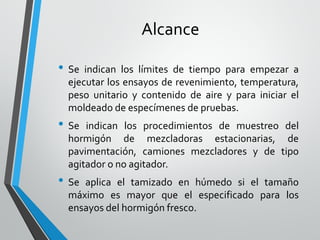

3. Alcance
• Se indican los límites de tiempo para empezar a
ejecutar los ensayos de revenimiento, temperatura,
peso unitario y contenido de aire y para iniciar el
moldeado de especímenes de pruebas.
• Se indican los procedimientos de muestreo del
hormigón de mezcladoras estacionarias, de
pavimentación, camiones mezcladores y de tipo
agitador o no agitador.
• Se aplica el tamizado en húmedo si el tamaño
máximo es mayor que el especificado para los
ensayos del hormigón fresco.

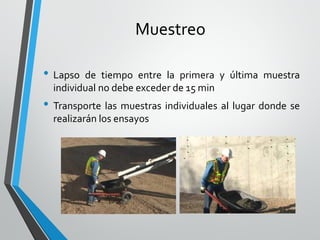

4. Muestreo
• Lapso de tiempo entre la primera y última muestra
individual no debe exceder de 15 min
• Transporte las muestras individuales al lugar donde se
realizarán los ensayos

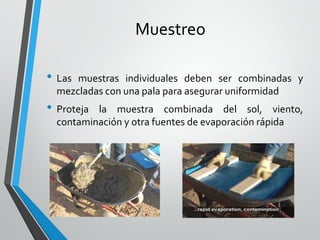

5. Muestreo
• Las muestras individuales deben ser combinadas y
mezcladas con una pala para asegurar uniformidad
• Proteja la muestra combinada del sol, viento,
contaminación y otra fuentes de evaporación rápida

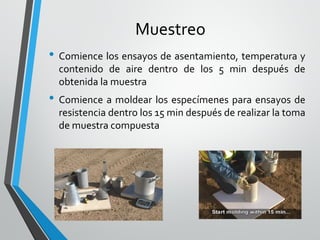

6. Muestreo
• Comience los ensayos de asentamiento, temperatura y
contenido de aire dentro de los 5 min después de
obtenida la muestra
• Comience a moldear los especímenes para ensayos de
resistencia dentro los 15 min después de realizar la toma
de muestra compuesta

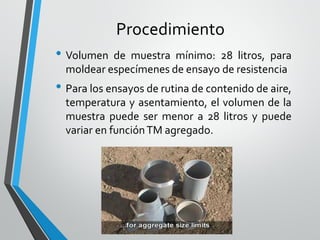

7. Procedimiento
• Volumen de muestra mínimo: 28 litros, para
moldear especímenes de ensayo de resistencia
• Para los ensayos de rutina de contenido de aire,
temperatura y asentamiento, el volumen de la
muestra puede ser menor a 28 litros y puede
variar en funciónTM agregado.

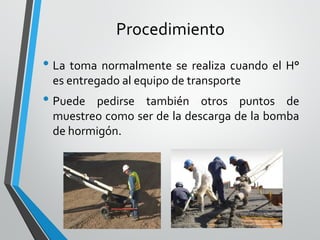

8. Procedimiento
• La toma normalmente se realiza cuando el H°
es entregado al equipo de transporte
• Puede pedirse también otros puntos de
muestreo como ser de la descarga de la bomba
de hormigón.

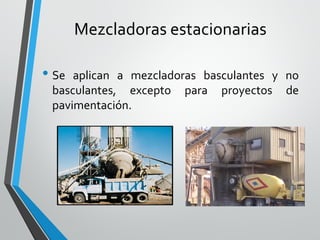

9. Mezcladoras estacionarias
• Se aplican a mezcladoras basculantes y no
basculantes, excepto para proyectos de
pavimentación.

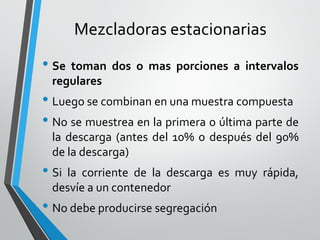

10. Mezcladoras estacionarias
• Se toman dos o mas porciones a intervalos
regulares
• Luego se combinan en una muestra compuesta
• No se muestrea en la primera o última parte de
la descarga (antes del 10% o después del 90%
de la descarga)
• Si la corriente de la descarga es muy rápida,
desvíe a un contenedor
• No debe producirse segregación

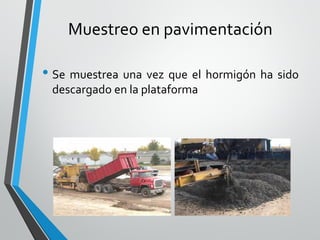

11. Muestreo en pavimentación
• Se muestrea una vez que el hormigón ha sido
descargado en la plataforma

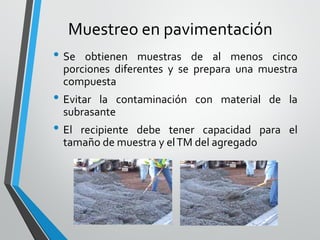

12. Muestreo en pavimentación
• Se obtienen muestras de al menos cinco
porciones diferentes y se prepara una muestra
compuesta
• Evitar la contaminación con material de la
subrasante
• El recipiente debe tener capacidad para el
tamaño de muestra y elTM del agregado

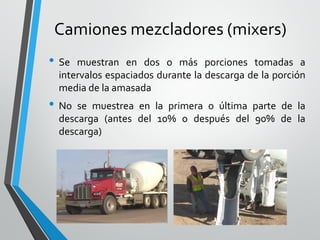

13. Camiones mezcladores (mixers)
• Se muestran en dos o más porciones tomadas a
intervalos espaciados durante la descarga de la porción
media de la amasada
• No se muestrea en la primera o última parte de la
descarga (antes del 10% o después del 90% de la
descarga)

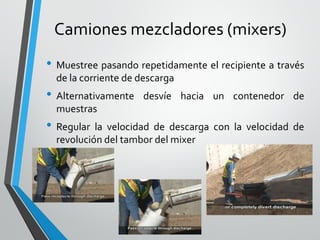

14. Camiones mezcladores (mixers)
• Muestree pasando repetidamente el recipiente a través
de la corriente de descarga
• Alternativamente desvíe hacia un contenedor de
muestras
• Regular la velocidad de descarga con la velocidad de
revolución del tambor del mixer

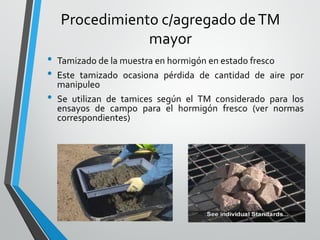

15. Procedimiento c/agregado deTM
mayor
• Tamizado de la muestra en hormigón en estado fresco
• Este tamizado ocasiona pérdida de cantidad de aire por
manipuleo
• Se utilizan de tamices según el TM considerado para los
ensayos de campo para el hormigón fresco (ver normas
correspondientes)

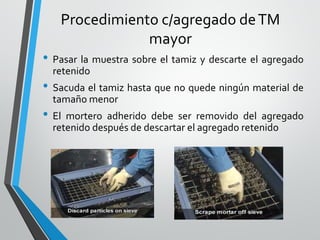

16. Procedimiento c/agregado deTM
mayor
• Pasar la muestra sobre el tamiz y descarte el agregado
retenido
• Sacuda el tamiz hasta que no quede ningún material de
tamaño menor
• El mortero adherido debe ser removido del agregado
retenido después de descartar el agregado retenido

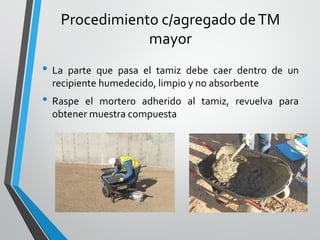

17. Procedimiento c/agregado deTM
mayor
• La parte que pasa el tamiz debe caer dentro de un
recipiente humedecido, limpio y no absorbente
• Raspe el mortero adherido al tamiz, revuelva para
obtener muestra compuesta
