El documento proporciona instrucciones sobre cómo y cuándo tomar muestras de hormigón elaborado de acuerdo con las normas IRAM. Las muestras deben tomarse directamente de la canaleta del camión hormigonero entre los primeros y últimos 250 litros descargados. Se deben tomar al menos 1-4 muestras por día dependiendo de la cantidad de camiones. Las muestras deben ser protegidas y remezcladas antes de realizar los ensayos, los cuales no deben demorar más de 15 minutos desde la toma de la muestra.

1. Cuándo y cómo se
tomarán las muestras

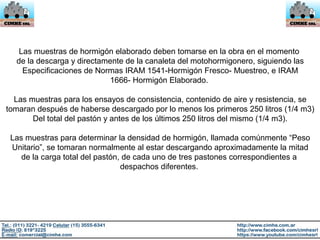

2. Las muestras de hormigón elaborado deben tomarse en la obra en el momento
de la descarga y directamente de la canaleta del motohormigonero, siguiendo las
Especificaciones de Normas IRAM 1541-Hormigón Fresco- Muestreo, e IRAM
1666- Hormigón Elaborado.
Las muestras para los ensayos de consistencia, contenido de aire y resistencia, se
tomaran después de haberse descargado por lo menos los primeros 250 litros (1/4 m3)
Del total del pastón y antes de los últimos 250 litros del mismo (1/4 m3).
Las muestras para determinar la densidad de hormigón, llamada comúnmente “Peso
Unitario”, se tomaran normalmente al estar descargando aproximadamente la mitad
de la carga total del pastón, de cada uno de tres pastones correspondientes a
despachos diferentes.

3. La cantidad minima de muestras a extraer para el conjunto de los ensayos de
consistencia, contenido de aires y resistencia, será para cada dosificación
de hormigón elaborado la que se resume a continuación:
Número de pastones (p) por día Nro. De Muestras
P = 1………………………………………………………………….1
2 a 5…………………………………………………………………..2
6 a 10………………………………………………………………...3
11 a 20……………………………………………………………….4
Por cada 10 pastones adicionales o fracción……………………1 más
Se entiende por pastón la cantidad de hormigón descargado en la obra de un Camión.
Nota: las muestras se tomarán aleatoriamente de pastones distintos para cada clase hormigón y por jornada.
Si se comprueban errores o apartamientos de los procedimientos establecidos
por la norma, de los que debe quedar constancia, los resultados serán anulados.

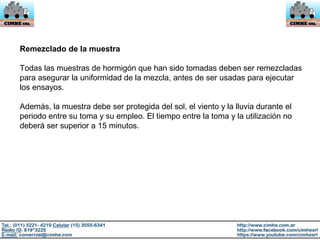

4. Remezclado de la muestra
Todas las muestras de hormigón que han sido tomadas deben ser remezcladas
para asegurar la uniformidad de la mezcla, antes de ser usadas para ejecutar
los ensayos.
Además, la muestra debe ser protegida del sol, el viento y la lluvia durante el
periodo entre su toma y su empleo. El tiempo entre la toma y la utilización no
deberá ser superior a 15 minutos.

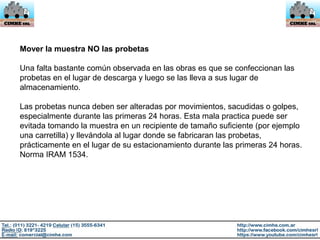

5. Mover la muestra NO las probetas
Una falta bastante común observada en las obras es que se confeccionan las
probetas en el lugar de descarga y luego se las lleva a sus lugar de
almacenamiento.
Las probetas nunca deben ser alteradas por movimientos, sacudidas o golpes,
especialmente durante las primeras 24 horas. Esta mala practica puede ser
evitada tomando la muestra en un recipiente de tamaño suficiente (por ejemplo
una carretilla) y llevándola al lugar donde se fabricaran las probetas,
prácticamente en el lugar de su estacionamiento durante las primeras 24 horas.
Norma IRAM 1534.

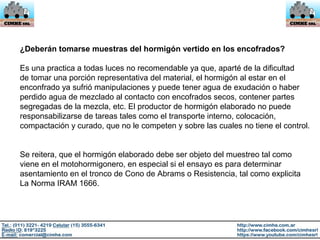

6. ¿Deberán tomarse muestras del hormigón vertido en los encofrados?
Es una practica a todas luces no recomendable ya que, aparté de la dificultad
de tomar una porción representativa del material, el hormigón al estar en el
enconfrado ya sufrió manipulaciones y puede tener agua de exudación o haber
perdido agua de mezclado al contacto con encofrados secos, contener partes
segregadas de la mezcla, etc. El productor de hormigón elaborado no puede
responsabilizarse de tareas tales como el transporte interno, colocación,
compactación y curado, que no le competen y sobre las cuales no tiene el control.
Se reitera, que el hormigón elaborado debe ser objeto del muestreo tal como
viene en el motohormigonero, en especial si el ensayo es para determinar
asentamiento en el tronco de Cono de Abrams o Resistencia, tal como explicita
La Norma IRAM 1666.

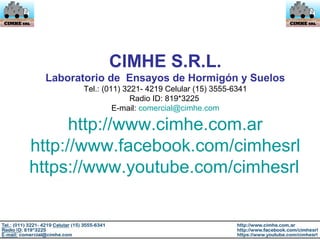

7. CIMHE S.R.L.
