“AÑO DEL DIALOGO Y LA RECONCILIACIÓN NACIONAL”
DOCENTE : Dr. Ing. José del Carmen Arbulú Ramos.
ASIGNATURA : Hidrología
TEMA: “CREACIÓN DE LA INFRAESTRUCTURA DE RIEGO REPRESAMIENTO CULARJAHUIR
PARA LA COMISIÓN DE REGANTES CAMILACA, DISTRITO DE CAMILACA – CANDARAVE –
TACNA”.
ESCUELA PROFESIONAL: Ingeniería Civil.
INTEGRANTES : • Cieza carrasco, Jose Luis.
• Flores Ramírez, Erik Alonso.
• Potenciano Flores, Jhon Alex.
• Raymundo Valle, Luis.
• Saucedo Vásquez, Kevin Jenner.
CHICLAYO, 09 DE JULIO DEL 2019

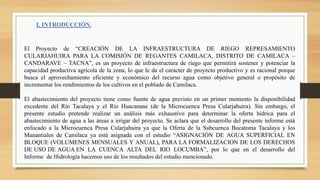

I. INTRODUCCIÓN.
El Proyecto de “CREACIÓN DE LA INFRAESTRUCTURA DE RIEGO REPRESAMIENTO
CULARJAHUIRA PARA LA COMISIÓN DE REGANTES CAMILACA, DISTRITO DE CAMILACA –
CANDARAVE – TACNA”, es un proyecto de infraestructura de riego que permitirá sostener y potenciar la
capacidad productiva agrícola de la zona, lo que le da el carácter de proyecto productivo y es racional porque
busca el aprovechamiento eficiente y económico del recurso agua como objetivo general o propósito de
incrementar los rendimientos de los cultivos en el poblado de Camilaca.
El abastecimiento del proyecto tiene como fuente de agua previsto en un primer momento la disponibilidad
excedente del Río Tacalaya y el Río Huacanane (de la Microcuenca Presa Cularjahuira). Sin embargo, el
presente estudio pretende realizar un análisis más exhaustivo para determinar la oferta hídrica para el
abastecimiento de agua a las áreas a irrigar del proyecto. Se aclara que el desarrollo del presente informe está
enfocado a la Microcuenca Presa Cularjahuira ya que la Oferta de la Subcuenca Bocatoma Tacalaya y los
Manantiales de Camilaca ya está asignada con el estudio “ASIGNACIÓN DE AGUA SUPERFICIAL EN
BLOQUE (VOLUMENES MENSUALES Y ANUAL), PARA LA FORMALIZACION DE LOS DERECHOS
DE USO DE AGUA EN LA CUENCA ALTA DEL RIO LOCUMBA”, por lo que en el desarrollo del
Informe de Hidrología hacemos uso de los resultados del estudio mencionado.
II. TRABAJOS EXISTENTES.
2.1. Antecedentes.
* El proyecto se encuentra en una elevación media entre 4200 m.s.n.m. en la zona de la represa y sus áreas de
riego entre 3600 m.s.n.m. a 3000 m.s.n.m.
* El sistema de riego consta de dos captaciones en el río Tacalaya y dos canales de conducción hacia una
presa de almacenamiento denominada Cularjahuira. Esta presa está construida de Tierra con una altura de 15
m, durante el año 1998 con el apoyo comunal. Su construcción contó con el aporte financiero de la Junta de
Castilla y León (ONG Española), la maquinaria y equipo de la municipalidad distrital de Camilaca y la mano
de obra del pueblo. El diseño y construcción estuvo a cargo del Instituto de Desarrollo Urbano del Perú
(IDURP). El objetivo del proyecto fue la mejora de la producción agrícola mediante la construcción de un
reservorio para el riego de 930 has en la Comunidad Camilaca.
* En abril del 2003 se conforman las mesas de diálogo con la empresa minera Southern Perú Cooper
Coorporation, siendo un tema prioritario el problema hídrico de la zona, desprendiéndose de esta manera
temas de trabajo como Regulación del río Tacalaya, eficiencia de riego monitoreo y control de aguas
superficiales y subterráneas, prevención de sequías, mejoramiento de infraestructura de riego.

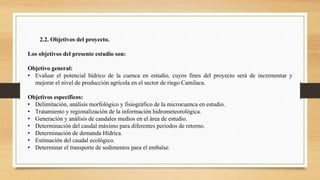

2.2. Objetivos del proyecto.
Los objetivos del presente estudio son:
Objetivo general:
• Evaluar el potencial hídrico de la cuenca en estudio, cuyos fines del proyecto será de incrementar y
mejorar el nivel de producción agrícola en el sector de riego Camilaca.
Objetivos específicos:
• Delimitación, análisis morfológico y fisiográfico de la microcuenca en estudio.
• Tratamiento y regionalización de la información hidrometeorológica.
• Generación y análisis de caudales medios en el área de estudio.
• Determinación del caudal máximo para diferentes periodos de retorno.
• Determinación de demanda Hídrica.
• Estimación del caudal ecológico.
• Determinar el transporte de sedimentos para el embalse.
III.ÁREA DE ESTUDIO.
3.1. Ubicación geográfica.
El área de influencia para la zona de estudio se ubica en el Datum WGS 84, Zona 19 Sur en las coordenadas
geográficas.
• Latitud Sur: 17º13’47.32’’ – 17°17’34.00’’ S
• Longitud Oeste: 70º21’57.24’’ – 70°23’58.26’’ O
Y en coordenadas UTM se ubica entre:
• Coordenada Sur: 8094509 – 8087516 S
• Coordenada Este: 354777 – 351252 E
3.2. Ubicación Política.
• Departamento: Tacna.
• Provincia: Candarave.
• Distrito: Camilaca.
• Localidades: Zona Actual (Paramarca, Tantani, Tomacucho) y Zona de Ampliación (Alto Camilaca).
3.3. Ubicación administrativa.
El Proyecto se encuentra dentro de la jurisdicción de la Autoridad Administrativa del Agua AAA – Caplina –
Ocoña y la Autoridad Local del Agua ALA-Locumba-Sama.
III.ÁREA DE ESTUDIO.
3.4. Ubicación hidrográfica.
Las cuencas analizadas con las cuales se pretende ejecutar el proyecto, hidrográficamente pertenecen a la
Cuenca Locumba.
3.5. Delimitación del área de estudio.
Los rangos de área se determinan en función del grado de ramificación de los cursos de agua. Corresponden a
microcuencas los cursos de agua de 1°, 2° y 3° orden; a subcuencas los cursos de agua de 4° y 5° orden, y a
cuencas los recursos de agua de 6° o más orden. Asimismo se tienen rangos de área referenciales para las
diferentes unidades hidrográficas tal como se puede observar en el Cuadro N° 01.
Cuadro N° 01: Rango de áreas para diferentes unidades hidrográficas.
Unidad Hidrográfica Área (km2)
Cuenca 500 - 8000
Subcuenca 50 - 500
Microcuenca 50
Fuente: Manejo de Cuencas Altoandinas – Tomo 1.
III.ÁREA DE ESTUDIO.
3.5. Delimitación del área de estudio.
3.5.1. Información cartográfica:
El acopio de información cartográfica se eligió siguiendo los criterios básicos de ubicación, orografía, altitud,
etc. Contándose para ello con las cartas nacionales de escala 1:100 000 de los cuadrantes que involucran el
ámbito del área de estudio. Los cuadrantes utilizados son: 35 u y 35 v.
3.6. Fisiografía y geología del área de estudio.
Las principales características físicas que se consideran en investigaciones hidrológicas son las concernientes a
la cuenca, a la red de drenaje y al cauce o río principal. A continuación se desarrolla la teoría y se presentan los
resultados de los principales parámetros que determinan la morfología y fisiografía del área de estudio. A
continuación se presentan los resultados y se realiza la interpretación de los análisis fisiográficos y
morfológicos de las cuencas en estudio.
III.ÁREA DE ESTUDIO.
3.6. Fisiografía y geología del área de estudio.
3.6.1. Microcuenca Presa Culajahuira:
La unidad hidrográfica Presa Cularjahuira es la microcuenca de 4° orden, ya que el orden de corrientes es 4 y
su área es de 20.95 km2. La forma de la microcuenca de control es de oval redonda a oval oblonga de acuerdo
al coeficiente de compacidad (1.46) con tendencia media a las crecidas. El factor de forma (0.18) nos indica
que la microcuenca de control tiene forma alargada. El radio de elongación (0.48) nos muestra que el relieve
es pronunciado y el radio de circularidad (0.466) nos confirma que la morfología de esta microcuenca es
alargada. Los parámetros e índices de forma de la microcuenca de control Presa Cularjahuira nos indican que
se esperan crecidas bajas.
Respecto al relieve, la curva hipsométrica de la microcuenca de control Presa Cularjahuira nos indica que está
en equilibrio, la altitud media es de 4302.51 msnm. La pendiente de la microcuenca es de 7.24% y la del
cauce principal es de 6.55%. Por último el coeficiente de masividad (205.37) nos indica que la microcuenca
analizada tiene grandes desniveles comparados con su área. El coeficiente de torrencialidad (0.24).
III.ÁREA DE ESTUDIO.
3.6. Fisiografía y geología del área de estudio.
Cuadro N° 02: Parámetros Fisiográficos de la Microcuenca
“Presa Cularjahuira”.
Descripción Unidades Valor
Área de la cuenca km
2
20.95
Perímetro de la cuenca km 23.80
Máxima m.s.n.m 4728.00
Mínima m.s.n.m 4022.00
Altitud media m.s.n.m 4302.51
Altitud mas frecuente % 15.24
Pendiente del cauce principal % 6.55
Orden de la red hídrica und 4.00
Longitud de la cuenca km 9.75
Longitud del cauce principal km 10.79
Longitud de la red hídrica km 59.14
Índice de compacidad ---- 1.46
Factor de forma ---- 0.18
Ancho medio km 2.15
Desnivel altitudinal m 706.00
Densidad de drenaje km/km
2
2.82
De la red hídrica
Características morfológicas
PARÁMETROS FISIOGRÁFICAS DE LA MICROCUENCA "PRESA
CULAJAHUIRA".
De la superficie
Cotas
Altitud
Pendiente
Fuente: Elaboración propia.
III.ÁREA DE ESTUDIO.
3.6. Fisiografía y geología del área de estudio.

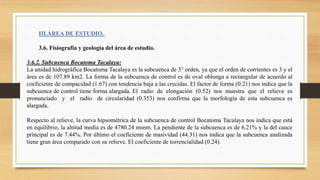

3.6.2. Subcuenca Bocatoma Tacalaya:
La unidad hidrográfica Bocatoma Tacalaya es la subcuenca de 3° orden, ya que el orden de corrientes es 3 y el
área es de 107.89 km2. La forma de la subcuenca de control es de oval oblonga a rectangular de acuerdo al
coeficiente de compacidad (1.67) con tendencia baja a las crecidas. El factor de forma (0.21) nos indica que la
subcuenca de control tiene forma alargada. El radio de elongación (0.52) nos muestra que el relieve es
pronunciado y el radio de circularidad (0.353) nos confirma que la morfología de esta subcuenca es
alargada.
Respecto al relieve, la curva hipsométrica de la subcuenca de control Bocatoma Tacalaya nos indica que está
en equilibrio, la altitud media es de 4780.24 msnm. La pendiente de la subcuenca es de 6.21% y la del cauce
principal es de 7.44%. Por último el coeficiente de masividad (44.31) nos indica que la subcuenca analizada
tiene gran área comparado con su relieve. El coeficiente de torrencialidad (0.24).
III.ÁREA DE ESTUDIO.
3.6. Fisiografía y geología del área de estudio.
Cuadro N° 02: Parámetros Fisiográficos de la Microcuenca
“Bocatoma Tacalaya”.
Fuente: Elaboración propia.
Descripción Unidades Valor
Área de la cuenca km
2
107.89
Perímetro de la cuenca km 61.97
Máxima m.s.n.m 5797.00
Mínima m.s.n.m 4120.00
Altitud media m.s.n.m 4780.24
Altitud mas frecuente % 14.50
Pendiente del cauce principal % 6.21
Orden de la red hídrica und 3.00
Longitud de la cuenca km 26.99
Longitud del cauce principal km 22.55
Longitud de la red hídrica km 74.86
Índice de compacidad ---- 1.67
Factor de forma ---- 0.21
Ancho medio km 4.00
Desnivel altitudinal m 1677.00
Densidad de drenaje km/km
2
0.69
De la red hídrica
Características morfológicas
PARÁMETROS FISIOGRÁFICAS DE LA MICROCUENCA
"BOCATOMA TACALAYA".
De la superficie
Cotas
Altitud
Pendiente
III.ÁREA DE ESTUDIO.
3.7. Inventario de las fuentes de agua e infraestructura hidráulica del área de estudio.
Las principales Fuentes de Agua identificadas para el proyecto se ilustran en el Cuadro N° 03. Asimismo la
Infraestructura Hidráulica Existente se detalla en el Cuadro N° 04 y la Infraestructura Hidráulica Proyectada
se detalla en el Cuadro N° 05.
Cuadro N° 03: Inventario de las Fuentes de Agua.
Fuente: Expediente técnico del Proyecto en estudio.
III.ÁREA DE ESTUDIO.
3.7. Inventario de las fuentes de agua e infraestructura hidráulica del área de estudio.
Cuadro N° 04: Infraestructura Hidráulica Existente.
Fuente: Expediente técnico del Proyecto en estudio.
Cuadro N° 05: Infraestructura Hidráulica Proyectada.
IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN
METEOROLÓGICA E HIDROMÉTRICA.
4.1. Información hidrometeorológica.
La información utilizada para la realización del análisis hidrológico del área de estudio ha sido obtenida
de documentos correspondientes al Servicio Nacional de Meteorología e Hidrología del Perú
(SENAHMI).
a) Red hidrometeorológica.
Las estaciones utilizadas para desarrollar el estudio se detallan a continuación:
Cuadro N° 06: Ubicación estaciones meteorológicas.
Fuente: Servicio Nacional de Meteorología e Hidrología.
IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN
METEOROLÓGICA E HIDROMÉTRICA.
4.2. Tratamiento de la información pluviométrica total mensual.
A continuación se tiene la estación Pampa Umalzo, en la cual se pintaron las celdas de color amarillo en
donde faltaba completar datos y en la celda de color azul aquellas donde la gráfica nos muestra puntos
fuera de las cercas exteriores los cuales fueron analizados y modificados.
a) Análisis de tendencia y saltos.
El análisis estadístico se realizó para todas las estaciones, a fin de detectar si la no homogeneidad es
significativa desde el punto de vista estadístico.
b) Análisis de doble masa.
El análisis gráfico comparativo se realiza a través de la curva doble masa, que tiene como ordenada los
valores de precipitación mensual acumulada del mes analizado y como abscisa los valores de
precipitación mensual acumulada del mes índice o mes promedio.
IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN
METEOROLÓGICA E HIDROMÉTRICA.

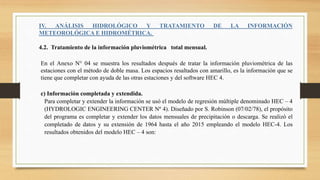

4.2. Tratamiento de la información pluviométrica total mensual.
En el Anexo N° 04 se muestra los resultados después de tratar la información pluviométrica de las
estaciones con el método de doble masa. Los espacios resaltados con amarillo, es la información que se
tiene que completar con ayuda de las otras estaciones y del software HEC 4.
c) Información completada y extendida.
Para completar y extender la información se usó el modelo de regresión múltiple denominado HEC – 4
(HYDROLOGIC ENGINEERING CENTER Nº 4). Diseñado por S. Robinson (07/02/78), el propósito
del programa es completar y extender los datos mensuales de precipitación o descarga. Se realizó el
completado de datos y su extensión de 1964 hasta el año 2015 empleando el modelo HEC-4. Los
resultados obtenidos del modelo HEC – 4 son:
IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN
METEOROLÓGICA E HIDROMÉTRICA.
4.2. Tratamiento de la información pluviométrica total mensual.
Cuadro N° 07: Estación
Pampa Umalzo sin Modificar.
Fuente: Servicio Nacional de Meteorología e Hidrología.
Cuadro N° 08: Resultados del HEC-4 de
la Estación Pampa Umalzo.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
En este capítulo se estimarán las máximas crecidas que se puedan presentar en las quebradas en estudio,
para lo cual se ha desarrollado un modelo precipitación – escorrentía, como se muestra a
continuación.
5.1. Registro de precipitación máxima en 24 horas.
Las precipitaciones máximas en 24 horas disponibles en la zona de estudio, corresponden a la estación
de: Susapaya.
El período de registro varía de 1986 – 2011 en forma general, con datos faltantes en años intermedios.
Cuadro N° 09: Precipitaciones Máximas 24 horas.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
a) Distribuciones de probabilidad.
En hidrología, para representar las variables hidrológicas se requiere de modelos probabilísticos. Para
ello, es necesaria la selección del modelo más adecuado, lo que consiste en elegir el tipo de modelo y
estimar sus parámetros. Los modelos así obtenidos nos permiten la estimación de variables hidrológicas
asociadas a diferentes probabilidades.
Cuadro N° 10: Precipitación Máxima de 24 horas para cada Tiempo de Retorno, según cada
Distribución de Probabilidades – Estación Susapaya.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
Figura N° 02: Distribución de Probabilidades – Estación Susapaya.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.2. Cálculo de precipitación máxima de 24 horas en las cuencas en estudio.
Los valores de las máximas precipitaciones en 24h para distintos periodos de retorno usadas en la
determinación de las curvas IDF (Intensidad – Duración – Frecuencia), han de ser un promedio
ponderado de los valores dados para las distintas distribuciones de probabilidad de cada estación en
referencia a las cotas de las mismas y el centroide de las cuencas en estudio.
Cuadro N° 11: Cota del Centroide de las Cuencas en estudio.
Fuente: Expediente técnico del Proyecto en estudio.
MICROCUENCA COTA DEL CENTROIDE
(msnm)
PRESA
CULARJAHUIRA
4260.0
BOCATOMA
TACALAYA
4550.00
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.3. Hietograma de diseño.
En los métodos de diseño en hidrología debe existir la consideración sobre la distribución temporal de la
precipitación, el hietograma. Debido a que no se cuentan con datos de tormentas en la zona, es necesario
generar los hietogramas de diseño.
Para generar los hietogramas se procedió a distribuir temporalmente la lluvia, luego se hallaron las
curvas de Intensidad – Duración – Frecuencia (IDF) y finalmente se crearon los hietogramas de diseño
mediante el método del bloque alterno.
a) Curvas de intensidad – duración – frecuencia (IDF).
Resultados obtenidos para la Microcuenca Presa Cularjahuira.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.3. Hietograma de diseño.
Cuadro N° 12: Precipitación Máxima para distintas Duraciones y
Tiempos de Retorno – Microcuenca Presa Cularjahuira.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.3. Hietograma de diseño.

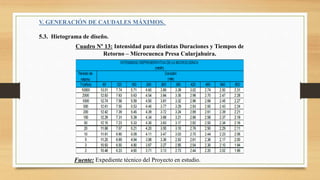

Cuadro N° 13: Intensidad para distintas Duraciones y Tiempos de
Retorno – Microcuenca Presa Cularjahuira.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.3. Hietograma de diseño.
Figura N° 03: Curvas IDF – Microcuenca Presa Cularjahuira.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.3. Hietograma de diseño.
b) Método del Bloque Alterno.
A partir de las curvas IDF se desarrollan los hietogramas de diseño utilizando el Método del Bloque
Alterno, el cual especifica la profundidad de precipitación que ocurre en n intervalos de tiempo
sucesivos de duración ∆t sobre una duración total de Td = n∆t.
Después de seleccionar el periodo de retorno de diseño, la intensidad es leída en una curva IDF para
cada una de las duraciones y la profundidad de precipitación correspondiente se encuentra al multiplicar
la intensidad y la duración.
Tomando diferencias entre valores sucesivos de profundidad de precipitación, se encuentra la cantidad
de precipitación que debe añadirse por cada unidad adicional de tiempo. Estos incrementos o bloques se
ordenan de modo que la intensidad máxima ocurra en el centro de la duración requerida y que los demás
bloques queden en forma descendente alternativamente hacia la derecha y hacia la izquierda del bloque
central para formar el hietograma de diseño.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.3. Hietograma de diseño.
Cuadro N° 14: Intensidades para un Tiempo de Retorno de 1000 Años –
Microcuenca Presa Cularjahuira.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.3. Hietograma de diseño.
Figura N° 04: Hietograma de Diseño para un Tiempo de Retorno de
1000 Años - Microcuenca Presa Cularjahuira.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.4. Modelamiento hidrológico computacional.
El centro de Ingeniería Hidrológica, del Cuerpo de Ingenieros del Ejército de los EEUU, diseñó el
programa de computación Sistema de Modelamiento Hidrológico (HEC-HMS), este provee una variedad
de opciones para simular procesos de precipitación - escurrimiento y también tránsito de caudales entre
otros (US Army, 2000).
HEC-HMS comprende una interface gráfica para el usuario (GUI), componentes de análisis
hidrológicos, capacidades para manejo y almacenamiento de datos, y facilidades para expresar los
resultados mediante gráficas y reportes tabulados.
En el modelamiento realizado, se ingresó la delimitación de la microcuenca y las estructuras que van en
ella, en nuestro caso fue la Presa Cularjahuira y la Bocatoma Tacalaya para determinar el caudal máximo
por cada tiempo de retorno que consideremos. No se considera que alguna otra estructura esté
funcionando debido que cuando ocurra este máximo caudal nadie nos garantiza que funcionen estas
otras estructuras.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.4. Modelamiento hidrológico computacional.
Figura N° 05: Esquema del modelamiento en HEC – HMS para
determinar los caudales máximos.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.5. Resultados obtenidos de Hec – Hms.
Figura N° 06: Resultado del caudal máximo de salida para un periodo
de retorno de 1000 años – Presa Cularjahuira.
Fuente: Expediente técnico del Proyecto en estudio.
Con respecto, a 1000 años y 50 años de periodo de retorno para la Presa Cularjahuira y la Bocatoma
Tacalaya respectivamente, se tiene que el caudal máximo en el hidrograma generado a partir del
método de la SCS es de 25.632 m3/s y 19.486 m3/s respectivamente. A continuación se muestran
cuadros que verifican lo dicho, obtenido a partir del entorno de trabajo del HEC – HMS.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.5. Resultados obtenidos de Hec – Hms.
Figura N° 07: Resultado del caudal máximo de salida para un periodo
de retorno de 1000 años – Bocatoma Tacalaya.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.5. Resultados obtenidos de Hec – Hms.
A continuación se muestran los caudales generados para diferentes periodos de retorno para el diseño de la
Presa Cularjahuira y la Bocatoma Tacalaya.
Cuadro N° 15: Caudales Generados (m3/s) utilizando el Programa
HEC-HMS.
Fuente: Expediente técnico del Proyecto en estudio.
V. GENERACIÓN DE CAUDALES MÁXIMOS.
5.5. Resultados obtenidos de Hec – Hms.
Los caudales laminados según el ancho del vertedero para la Presa Cularjahuira son:
Cuadro N° 16: Caudales laminados según el ancho del vertedero (m3/s).
Fuente: Expediente técnico del Proyecto en estudio.
VI. TRANSPORTE DE SEDIMENTOS Y VOLUMEN MUERTO DEL EMBALSE.
Los sedimentos constituyen un problema en los embalses de agua, los embalses acortan su vida útil
cuando son afectados por la acumulación de sólidos que colma muchas veces su volumen muerto, las
cuencas de la mayor parte que presentan regulaciones tienen que ser tratadas con inversiones fabulosas
que muchas veces quiebra la rentabilidad del proyecto.
6.1. Tasa de erosión o pérdida de suelo en a cuenca en estudio.
De acuerdo a la metodología de USLE y su variante RUSLE, y los valores asignados a cada parámetro
del método, se ha obtenido los resultados que se muestran en el Cuadro N° 17.
6.2. Determinación del Volumen Muerto.
Para el cálculo del proceso de sedimentación y determinación del volumen muerto del embalse
Cularjahuira, se ha aplicado la metodología propuesta en el Manual de Ingeniería de Ríos, de la
Universidad Autónoma de México.
En el cuadro Nº 18, se presenta los resultados finales respecto al cálculo de transporte de sedimentos y
finalmente el volumen Muerto del Embalse.
En el cuadro se muestra que el Volumen total de Sedimentos en 75 años de vida útil será de
0.20 MMC, lo cual representa el volumen muerto para la presa del proyecto.
VI. TRANSPORTE DE SEDIMENTOS Y VOLUMEN MUERTO DEL EMBALSE.
6.1. Tasa de erosión o pérdida de suelo en a cuenca en estudio.

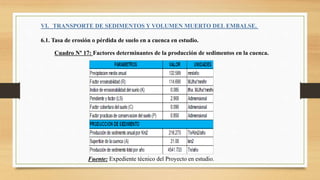

Cuadro N° 17: Factores determinantes de la producción de sedimentos en la cuenca.
Fuente: Expediente técnico del Proyecto en estudio.
VI. TRANSPORTE DE SEDIMENTOS Y VOLUMEN MUERTO DEL EMBALSE.
6.1. Tasa de erosión o pérdida de suelo en a cuenca en estudio.
Cuadro N° 18: Sedimentación retenida en el embalse Cularjahuira.
Fuente: Expediente técnico del Proyecto en estudio.
VII. BALANCE HÍDRICO DEL PROYECTO.
Se efectúa el comparativo entre la oferta hídrica disponible y las demandas identificadas. De esta manera
se determinará el porcentaje de garantía hídrica que existe, tanto a nivel volumétrico como a nivel
mensual, para la satisfacción de las citadas demandas. Con estos resultados, los responsables del
planeamiento del desarrollo del área del proyecto podrán tomar las mejores decisiones.
Con el balance hídrico realizado en la microcuenca Presa Cularjahuira se determina que el volumen útil
de la presa calculado a partir de la suma de todos los meses donde existe un déficit negativo es:
Asimismo dispone de un Volumen igual a 2.61 MMC para abastecer el Volumen Útil de la Presa. A
continuación se presenta el Cuadro N° 19 y Figura N° 08 del Balance Hídrico del Proyecto.
VII. BALANCE HÍDRICO DEL PROYECTO.
Cuadro N° 19: Balance Hídrico del Sistema de Riego.
Fuente: Expediente técnico del Proyecto en estudio.
Figura N° 08: Balance Hídrico del Sistema de Riego.
Fuente: Expediente técnico del Proyecto en estudio.
VII. BALANCE HÍDRICO DEL PROYECTO.
VIII. DESCRIPCIÓN DEL PLAN DE APROVECHAMIENTO E INGENIERÍA DEL
PROYECTO.
El presente proyecto plantea hacer el Mejoramiento de la Bocatoma Tacalaya la cual ya tiene una oferta
mensual asignada según el estudio “ASIGNACIÓN DE AGUA SUPERFICIAL EN BLOQUE
(VOLÚMENES MENSUALES Y ANUAL), PARA LA FORMALIZACIÓN DE LOS DERECHOS DE
USO DE AGUA EN LA CUENCA ALTA DEL RÍO LOCUMBA”, por lo que considerando el caudal
mayor asignado se pretende hacer el mejoramiento de la Bocatoma Tacalaya con un caudal de derivación
igual a 387.0 l/s, el cual será derivado por un canal de trasvase hasta la microcuenca de la Nueva Presa
Cularjahuira proyectada la cual tendrá un Volumen Útil igual a 2.35 MMC, un Volumen Muerto igual a
0.20 MMC y un Volumen Total igual a 2.55 MMC. El proyecto pretende atender 500.0 Has en la Zona
Actual de Camilaca y 280.0 Has en la Zona de Ampliación de la Frontera Agrícola para este sector.
IX. CONCLUSIONES.
* Los parámetros de forma, de relieve, de drenaje y el tiempo de concentración de las unidades
hidrográficas del proyecto se han calculado como se observa en el desarrollo del Informe donde los
resultados obtenidos más resaltantes para los posteriores cálculos son:
Cuadro N° 20: Principales características fisiográficas y morfológicas de las unidades
hidrográficas del proyecto.
Parámetros
Microcuenca Subcuenca
“Presa Cularjahuira” Bocatoma “Tacalaya”
Área (Km2) 20.95 107.89
Tc. promedio (h) 2.56 4.52
Fuente: Elaboración propia.
* Se analizó la información hidrometeorológica de tres (03) estaciones que guardan una correlación
lineal entre su Precipitación y su Altitud de 99.99%: Sitajara, Susapaya y Pampa Umalzo, las cuales
fueron correlacionadas, corregidas y completadas.
* A partir del balance hídrico se determinó que para cubrir el déficit de la Demanda Hídrica Total del
proyecto se necesita construir la Presa Cularjahuira con un Volumen Útil igual a 2.35 MMC.
IX. CONCLUSIONES.
* Se concluye que el Volumen de sedimentos para una vida útil de 75 años para la Presa Cularjahuira con
el Método de la Ecuación Universal de Pérdida de Suelo (USLE), es igual a 0.20 MMC.
* Finalmente se concluye que el presente estudio hidrológico pretende obtener la Acreditación de
Disponibilidad Hídrica para los puntos de captación de la Bocatoma Tacalaya y la Presa Cularjahuira
X. RECOMENDACIONES.
* Instalar una red de estaciones meteorológicas dentro del ámbito del proyecto.
* Para el diseño de detalle de las estructuras hidráulicas de los principales componentes del proyecto se
recomienda utilizar las precipitaciones de diseño, curvas IDF y hietogramas de diseño del presente
estudio, y modelarlos en el software HEC-HMS para cada caso puntual.
* Los modelos de la oferta hídrica solo pueden ser usados para el ámbito del proyecto.
GRACIAS..!

Más contenido relacionado

Similar a 02._DIAPOSITIVAS.pptx

Informe carta 14 k zona 18 laguna sauce
Informe carta 14 k zona 18 laguna sauceInforme carta 14 k zona 18 laguna sauce
Informe carta 14 k zona 18 laguna sauce
wilmanerik

DIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓN
DIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓNDIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓN
DIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓN
DiegoCotto1

Capitulo i hidrologia parametros geomorfologicos de la cuenca.
Capitulo i hidrologia parametros geomorfologicos de la cuenca.Capitulo i hidrologia parametros geomorfologicos de la cuenca.
Capitulo i hidrologia parametros geomorfologicos de la cuenca.
Josue Pucllas Quispe

329660149 estudio-hidrologico-cuenca-del-rio-sondondo
329660149 estudio-hidrologico-cuenca-del-rio-sondondo329660149 estudio-hidrologico-cuenca-del-rio-sondondo
329660149 estudio-hidrologico-cuenca-del-rio-sondondo
jhoelbartoloreyes

Cuenca Hidrográfica
Cuenca HidrográficaCuenca Hidrográfica
Cuenca Hidrográfica
Heleny Chávez Ramírez

Estudio hidrologico racrap
Estudio hidrologico racrapEstudio hidrologico racrap
Estudio hidrologico racrap
Ing. Alberto

Hidrologia en carreteras
Hidrologia en carreterasHidrologia en carreteras
Hidrologia en carreteras
marcialfonsecarojas

Analisis morfometrico de una cuenca (2)
Analisis morfometrico de una cuenca (2)Analisis morfometrico de una cuenca (2)
Analisis morfometrico de una cuenca (2)
zulylopezhuachhua

La cuenca es una unidad territorial natural hidrológica y geofísica
La cuenca es una unidad territorial natural hidrológica y geofísicaLa cuenca es una unidad territorial natural hidrológica y geofísica
La cuenca es una unidad territorial natural hidrológica y geofísica
jorge luis Herrera Blanco

Aforos informe2
Aforos informe2Aforos informe2
Aforos informe2
George Yacila Valdez

Ac aaa-qramos
Ac aaa-qramosAc aaa-qramos
Ac aaa-qramos
RANDY AROTOMA ROMERO

“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...
“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...
“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...
davidvillegas75

433189367-Bocatoma-La-Achirana-1.pptx
433189367-Bocatoma-La-Achirana-1.pptx433189367-Bocatoma-La-Achirana-1.pptx
433189367-Bocatoma-La-Achirana-1.pptx
Valerio Perez Borda

Estudios hidrologicos y metereológicos
Estudios hidrologicos y metereológicosEstudios hidrologicos y metereológicos
Estudios hidrologicos y metereológicos
JulioCesarSanchezMez

Sistema de Agua Potable - Yanama
Sistema de Agua Potable - YanamaSistema de Agua Potable - Yanama
Sistema de Agua Potable - Yanama
roy Huam Cord

Estudio hidrologico-santa-isabel (1)
Estudio hidrologico-santa-isabel (1)Estudio hidrologico-santa-isabel (1)
Estudio hidrologico-santa-isabel (1)
Klisman28

Memoria descriptiva de m.c.h palo blanco proyecto defini
Memoria  descriptiva de m.c.h  palo blanco   proyecto definiMemoria  descriptiva de m.c.h  palo blanco   proyecto defini
Memoria descriptiva de m.c.h palo blanco proyecto defini
CESAR WILMER MILIAN SANTA CRUZ

Estudio de la Cuenca del Rio Blanco
Estudio de la Cuenca del Rio BlancoEstudio de la Cuenca del Rio Blanco
Estudio de la Cuenca del Rio Blanco
Luis Morales

Estudio drenaje 4 lagunas
Estudio drenaje 4 lagunasEstudio drenaje 4 lagunas
Estudio drenaje 4 lagunas
ERNESTO TI.TI.

Estudio hidrologico hc final
Estudio hidrologico hc finalEstudio hidrologico hc final
Estudio hidrologico hc final
DennisVillarSaldaa3


Similar a 02._DIAPOSITIVAS.pptx (20)

Informe carta 14 k zona 18 laguna sauce
Informe carta 14 k zona 18 laguna sauceInforme carta 14 k zona 18 laguna sauce
Informe carta 14 k zona 18 laguna sauce

DIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓN
DIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓNDIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓN
DIAPOSTIVAS EXPOSICION TESIS DUCTO CAJÓN

Capitulo i hidrologia parametros geomorfologicos de la cuenca.
Capitulo i hidrologia parametros geomorfologicos de la cuenca.Capitulo i hidrologia parametros geomorfologicos de la cuenca.
Capitulo i hidrologia parametros geomorfologicos de la cuenca.

329660149 estudio-hidrologico-cuenca-del-rio-sondondo
329660149 estudio-hidrologico-cuenca-del-rio-sondondo329660149 estudio-hidrologico-cuenca-del-rio-sondondo
329660149 estudio-hidrologico-cuenca-del-rio-sondondo

Cuenca Hidrográfica
Cuenca HidrográficaCuenca Hidrográfica
Cuenca Hidrográfica

Estudio hidrologico racrap
Estudio hidrologico racrapEstudio hidrologico racrap
Estudio hidrologico racrap

Hidrologia en carreteras
Hidrologia en carreterasHidrologia en carreteras
Hidrologia en carreteras

Analisis morfometrico de una cuenca (2)
Analisis morfometrico de una cuenca (2)Analisis morfometrico de una cuenca (2)
Analisis morfometrico de una cuenca (2)

La cuenca es una unidad territorial natural hidrológica y geofísica
La cuenca es una unidad territorial natural hidrológica y geofísicaLa cuenca es una unidad territorial natural hidrológica y geofísica
La cuenca es una unidad territorial natural hidrológica y geofísica

Aforos informe2
Aforos informe2Aforos informe2
Aforos informe2

Ac aaa-qramos
Ac aaa-qramosAc aaa-qramos
Ac aaa-qramos

“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...
“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...
“Determinación de parámetros de hidráulicos mediante métodos analíticos y num...

433189367-Bocatoma-La-Achirana-1.pptx
433189367-Bocatoma-La-Achirana-1.pptx433189367-Bocatoma-La-Achirana-1.pptx
433189367-Bocatoma-La-Achirana-1.pptx

Estudios hidrologicos y metereológicos
Estudios hidrologicos y metereológicosEstudios hidrologicos y metereológicos
Estudios hidrologicos y metereológicos

Sistema de Agua Potable - Yanama
Sistema de Agua Potable - YanamaSistema de Agua Potable - Yanama
Sistema de Agua Potable - Yanama

Estudio hidrologico-santa-isabel (1)
Estudio hidrologico-santa-isabel (1)Estudio hidrologico-santa-isabel (1)
Estudio hidrologico-santa-isabel (1)

Memoria descriptiva de m.c.h palo blanco proyecto defini
Memoria  descriptiva de m.c.h  palo blanco   proyecto definiMemoria  descriptiva de m.c.h  palo blanco   proyecto defini
Memoria descriptiva de m.c.h palo blanco proyecto defini

Estudio de la Cuenca del Rio Blanco
Estudio de la Cuenca del Rio BlancoEstudio de la Cuenca del Rio Blanco
Estudio de la Cuenca del Rio Blanco

Estudio drenaje 4 lagunas
Estudio drenaje 4 lagunasEstudio drenaje 4 lagunas
Estudio drenaje 4 lagunas

Estudio hidrologico hc final
Estudio hidrologico hc finalEstudio hidrologico hc final
Estudio hidrologico hc final


Último

ANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALES
ANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALESANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALES
ANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALES
John Paul Collazos Campos

SANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIA
SANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIASANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIA
SANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIA
diegosotofuentes1

Aletas de Transferencia de Calor Jefferson Colina.pptx
Aletas de Transferencia de Calor Jefferson Colina.pptxAletas de Transferencia de Calor Jefferson Colina.pptx
Aletas de Transferencia de Calor Jefferson Colina.pptx
jeffersoncolina427

Fundamentos-Ensayos-Al-Fuego de oro y plata
Fundamentos-Ensayos-Al-Fuego de oro  y plataFundamentos-Ensayos-Al-Fuego de oro  y plata
Fundamentos-Ensayos-Al-Fuego de oro y plata
RobertoChvez25

SESION1-clase01 inici de primera unidad.PPT
SESION1-clase01 inici de primera unidad.PPTSESION1-clase01 inici de primera unidad.PPT
SESION1-clase01 inici de primera unidad.PPT
JuniorCochachin2

Pasamuros Cortafuego - Industrias Metalfox
Pasamuros Cortafuego - Industrias MetalfoxPasamuros Cortafuego - Industrias Metalfox
Pasamuros Cortafuego - Industrias Metalfox
INDUSTRIAS METALFOX S.A.S.

Presentación Aislante térmico.pdf Transferencia de calor
Presentación Aislante térmico.pdf Transferencia de calorPresentación Aislante térmico.pdf Transferencia de calor
Presentación Aislante térmico.pdf Transferencia de calor
GerardoBracho3

COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILESCOSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
MatiasMurillo4

Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdfCarlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf
juntosvenceremosbras

CURSO COMPLETO FIBRA OPTICA MULTIMODO.pdf
CURSO COMPLETO FIBRA OPTICA MULTIMODO.pdfCURSO COMPLETO FIBRA OPTICA MULTIMODO.pdf
CURSO COMPLETO FIBRA OPTICA MULTIMODO.pdf
DanielCisternasCorte

CAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptx
CAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptxCAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptx
CAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptx
gfrink103

448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx
Julio Cesar Malaver

4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...
4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...
4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...
miguel231958

Tarifario SUNASS a nivel del departamento de Huancavelica
Tarifario SUNASS a nivel del departamento de HuancavelicaTarifario SUNASS a nivel del departamento de Huancavelica
Tarifario SUNASS a nivel del departamento de Huancavelica
Miguelon42

Solucion de ejercicios de fundamentos .pdf
Solucion de ejercicios de fundamentos .pdfSolucion de ejercicios de fundamentos .pdf
Solucion de ejercicios de fundamentos .pdf
JhonyCY

PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdfPRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
fabian28735081

infiltracion del agua en los suelos de diferentes tipos
infiltracion del agua en los suelos de diferentes tiposinfiltracion del agua en los suelos de diferentes tipos
infiltracion del agua en los suelos de diferentes tipos
SANTOSESTANISLAORODR

Aplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptxAplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptx
LuisFernandoGarciaHe3

VIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).ppt
VIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).pptVIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).ppt
VIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).ppt
HectorEnriqueCespede1

Ejercicios Propuestos en cada una de las Áreas de Telemática
Ejercicios Propuestos en cada una de las Áreas de TelemáticaEjercicios Propuestos en cada una de las Áreas de Telemática
Ejercicios Propuestos en cada una de las Áreas de Telemática
AdrianaMarcelaCaizaQ


Último (20)

ANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALES
ANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALESANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALES
ANALISIS ESTRUCTURALES SAP2000 EN SISTEMAS ESTRUCTURALES

SANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIA
SANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIASANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIA
SANITARIA 1.0.pdf DE UNA ESCUELA ES UNA TUBERIA

Aletas de Transferencia de Calor Jefferson Colina.pptx
Aletas de Transferencia de Calor Jefferson Colina.pptxAletas de Transferencia de Calor Jefferson Colina.pptx
Aletas de Transferencia de Calor Jefferson Colina.pptx

Fundamentos-Ensayos-Al-Fuego de oro y plata
Fundamentos-Ensayos-Al-Fuego de oro  y plataFundamentos-Ensayos-Al-Fuego de oro  y plata
Fundamentos-Ensayos-Al-Fuego de oro y plata

SESION1-clase01 inici de primera unidad.PPT
SESION1-clase01 inici de primera unidad.PPTSESION1-clase01 inici de primera unidad.PPT
SESION1-clase01 inici de primera unidad.PPT

Pasamuros Cortafuego - Industrias Metalfox
Pasamuros Cortafuego - Industrias MetalfoxPasamuros Cortafuego - Industrias Metalfox
Pasamuros Cortafuego - Industrias Metalfox

Presentación Aislante térmico.pdf Transferencia de calor
Presentación Aislante térmico.pdf Transferencia de calorPresentación Aislante térmico.pdf Transferencia de calor
Presentación Aislante térmico.pdf Transferencia de calor

COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILESCOSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES

Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdfCarlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf

CURSO COMPLETO FIBRA OPTICA MULTIMODO.pdf
CURSO COMPLETO FIBRA OPTICA MULTIMODO.pdfCURSO COMPLETO FIBRA OPTICA MULTIMODO.pdf
CURSO COMPLETO FIBRA OPTICA MULTIMODO.pdf

CAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptx
CAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptxCAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptx
CAPACIDAD PORTANTE Y ADMISIBLE DEL TERRENO PARA CIMENTACION.pptx

448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx

4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...
4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...
4.3 Balanceo de líneas de ensamble para la producción simultánea de más de un...

Tarifario SUNASS a nivel del departamento de Huancavelica
Tarifario SUNASS a nivel del departamento de HuancavelicaTarifario SUNASS a nivel del departamento de Huancavelica
Tarifario SUNASS a nivel del departamento de Huancavelica

Solucion de ejercicios de fundamentos .pdf
Solucion de ejercicios de fundamentos .pdfSolucion de ejercicios de fundamentos .pdf
Solucion de ejercicios de fundamentos .pdf

PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdfPRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf

infiltracion del agua en los suelos de diferentes tipos
infiltracion del agua en los suelos de diferentes tiposinfiltracion del agua en los suelos de diferentes tipos
infiltracion del agua en los suelos de diferentes tipos

Aplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptxAplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptx

VIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).ppt
VIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).pptVIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).ppt
VIRUS DE LA MANCHA ANILLADA DE LA PAPAYA(PRSV).ppt

Ejercicios Propuestos en cada una de las Áreas de Telemática
Ejercicios Propuestos en cada una de las Áreas de TelemáticaEjercicios Propuestos en cada una de las Áreas de Telemática
Ejercicios Propuestos en cada una de las Áreas de Telemática


02._DIAPOSITIVAS.pptx

  • 1. “AÑO DEL DIALOGO Y LA RECONCILIACIÓN NACIONAL” DOCENTE : Dr. Ing. José del Carmen Arbulú Ramos. ASIGNATURA : Hidrología TEMA: “CREACIÓN DE LA INFRAESTRUCTURA DE RIEGO REPRESAMIENTO CULARJAHUIR PARA LA COMISIÓN DE REGANTES CAMILACA, DISTRITO DE CAMILACA – CANDARAVE – TACNA”. ESCUELA PROFESIONAL: Ingeniería Civil. INTEGRANTES : • Cieza carrasco, Jose Luis. • Flores Ramírez, Erik Alonso. • Potenciano Flores, Jhon Alex. • Raymundo Valle, Luis. • Saucedo Vásquez, Kevin Jenner. CHICLAYO, 09 DE JULIO DEL 2019
  • 2. I. INTRODUCCIÓN. El Proyecto de “CREACIÓN DE LA INFRAESTRUCTURA DE RIEGO REPRESAMIENTO CULARJAHUIRA PARA LA COMISIÓN DE REGANTES CAMILACA, DISTRITO DE CAMILACA – CANDARAVE – TACNA”, es un proyecto de infraestructura de riego que permitirá sostener y potenciar la capacidad productiva agrícola de la zona, lo que le da el carácter de proyecto productivo y es racional porque busca el aprovechamiento eficiente y económico del recurso agua como objetivo general o propósito de incrementar los rendimientos de los cultivos en el poblado de Camilaca. El abastecimiento del proyecto tiene como fuente de agua previsto en un primer momento la disponibilidad excedente del Río Tacalaya y el Río Huacanane (de la Microcuenca Presa Cularjahuira). Sin embargo, el presente estudio pretende realizar un análisis más exhaustivo para determinar la oferta hídrica para el abastecimiento de agua a las áreas a irrigar del proyecto. Se aclara que el desarrollo del presente informe está enfocado a la Microcuenca Presa Cularjahuira ya que la Oferta de la Subcuenca Bocatoma Tacalaya y los Manantiales de Camilaca ya está asignada con el estudio “ASIGNACIÓN DE AGUA SUPERFICIAL EN BLOQUE (VOLUMENES MENSUALES Y ANUAL), PARA LA FORMALIZACION DE LOS DERECHOS DE USO DE AGUA EN LA CUENCA ALTA DEL RIO LOCUMBA”, por lo que en el desarrollo del Informe de Hidrología hacemos uso de los resultados del estudio mencionado.
  • 3. II. TRABAJOS EXISTENTES. 2.1. Antecedentes. * El proyecto se encuentra en una elevación media entre 4200 m.s.n.m. en la zona de la represa y sus áreas de riego entre 3600 m.s.n.m. a 3000 m.s.n.m. * El sistema de riego consta de dos captaciones en el río Tacalaya y dos canales de conducción hacia una presa de almacenamiento denominada Cularjahuira. Esta presa está construida de Tierra con una altura de 15 m, durante el año 1998 con el apoyo comunal. Su construcción contó con el aporte financiero de la Junta de Castilla y León (ONG Española), la maquinaria y equipo de la municipalidad distrital de Camilaca y la mano de obra del pueblo. El diseño y construcción estuvo a cargo del Instituto de Desarrollo Urbano del Perú (IDURP). El objetivo del proyecto fue la mejora de la producción agrícola mediante la construcción de un reservorio para el riego de 930 has en la Comunidad Camilaca. * En abril del 2003 se conforman las mesas de diálogo con la empresa minera Southern Perú Cooper Coorporation, siendo un tema prioritario el problema hídrico de la zona, desprendiéndose de esta manera temas de trabajo como Regulación del río Tacalaya, eficiencia de riego monitoreo y control de aguas superficiales y subterráneas, prevención de sequías, mejoramiento de infraestructura de riego.
  • 4. 2.2. Objetivos del proyecto. Los objetivos del presente estudio son: Objetivo general: • Evaluar el potencial hídrico de la cuenca en estudio, cuyos fines del proyecto será de incrementar y mejorar el nivel de producción agrícola en el sector de riego Camilaca. Objetivos específicos: • Delimitación, análisis morfológico y fisiográfico de la microcuenca en estudio. • Tratamiento y regionalización de la información hidrometeorológica. • Generación y análisis de caudales medios en el área de estudio. • Determinación del caudal máximo para diferentes periodos de retorno. • Determinación de demanda Hídrica. • Estimación del caudal ecológico. • Determinar el transporte de sedimentos para el embalse.
  • 5. III.ÁREA DE ESTUDIO. 3.1. Ubicación geográfica. El área de influencia para la zona de estudio se ubica en el Datum WGS 84, Zona 19 Sur en las coordenadas geográficas. • Latitud Sur: 17º13’47.32’’ – 17°17’34.00’’ S • Longitud Oeste: 70º21’57.24’’ – 70°23’58.26’’ O Y en coordenadas UTM se ubica entre: • Coordenada Sur: 8094509 – 8087516 S • Coordenada Este: 354777 – 351252 E 3.2. Ubicación Política. • Departamento: Tacna. • Provincia: Candarave. • Distrito: Camilaca. • Localidades: Zona Actual (Paramarca, Tantani, Tomacucho) y Zona de Ampliación (Alto Camilaca). 3.3. Ubicación administrativa. El Proyecto se encuentra dentro de la jurisdicción de la Autoridad Administrativa del Agua AAA – Caplina – Ocoña y la Autoridad Local del Agua ALA-Locumba-Sama.
  • 6. III.ÁREA DE ESTUDIO. 3.4. Ubicación hidrográfica. Las cuencas analizadas con las cuales se pretende ejecutar el proyecto, hidrográficamente pertenecen a la Cuenca Locumba. 3.5. Delimitación del área de estudio. Los rangos de área se determinan en función del grado de ramificación de los cursos de agua. Corresponden a microcuencas los cursos de agua de 1°, 2° y 3° orden; a subcuencas los cursos de agua de 4° y 5° orden, y a cuencas los recursos de agua de 6° o más orden. Asimismo se tienen rangos de área referenciales para las diferentes unidades hidrográficas tal como se puede observar en el Cuadro N° 01. Cuadro N° 01: Rango de áreas para diferentes unidades hidrográficas. Unidad Hidrográfica Área (km2) Cuenca 500 - 8000 Subcuenca 50 - 500 Microcuenca 50 Fuente: Manejo de Cuencas Altoandinas – Tomo 1.
  • 7. III.ÁREA DE ESTUDIO. 3.5. Delimitación del área de estudio. 3.5.1. Información cartográfica: El acopio de información cartográfica se eligió siguiendo los criterios básicos de ubicación, orografía, altitud, etc. Contándose para ello con las cartas nacionales de escala 1:100 000 de los cuadrantes que involucran el ámbito del área de estudio. Los cuadrantes utilizados son: 35 u y 35 v. 3.6. Fisiografía y geología del área de estudio. Las principales características físicas que se consideran en investigaciones hidrológicas son las concernientes a la cuenca, a la red de drenaje y al cauce o río principal. A continuación se desarrolla la teoría y se presentan los resultados de los principales parámetros que determinan la morfología y fisiografía del área de estudio. A continuación se presentan los resultados y se realiza la interpretación de los análisis fisiográficos y morfológicos de las cuencas en estudio.
  • 8. III.ÁREA DE ESTUDIO. 3.6. Fisiografía y geología del área de estudio. 3.6.1. Microcuenca Presa Culajahuira: La unidad hidrográfica Presa Cularjahuira es la microcuenca de 4° orden, ya que el orden de corrientes es 4 y su área es de 20.95 km2. La forma de la microcuenca de control es de oval redonda a oval oblonga de acuerdo al coeficiente de compacidad (1.46) con tendencia media a las crecidas. El factor de forma (0.18) nos indica que la microcuenca de control tiene forma alargada. El radio de elongación (0.48) nos muestra que el relieve es pronunciado y el radio de circularidad (0.466) nos confirma que la morfología de esta microcuenca es alargada. Los parámetros e índices de forma de la microcuenca de control Presa Cularjahuira nos indican que se esperan crecidas bajas. Respecto al relieve, la curva hipsométrica de la microcuenca de control Presa Cularjahuira nos indica que está en equilibrio, la altitud media es de 4302.51 msnm. La pendiente de la microcuenca es de 7.24% y la del cauce principal es de 6.55%. Por último el coeficiente de masividad (205.37) nos indica que la microcuenca analizada tiene grandes desniveles comparados con su área. El coeficiente de torrencialidad (0.24).
  • 9. III.ÁREA DE ESTUDIO. 3.6. Fisiografía y geología del área de estudio. Cuadro N° 02: Parámetros Fisiográficos de la Microcuenca “Presa Cularjahuira”. Descripción Unidades Valor Área de la cuenca km 2 20.95 Perímetro de la cuenca km 23.80 Máxima m.s.n.m 4728.00 Mínima m.s.n.m 4022.00 Altitud media m.s.n.m 4302.51 Altitud mas frecuente % 15.24 Pendiente del cauce principal % 6.55 Orden de la red hídrica und 4.00 Longitud de la cuenca km 9.75 Longitud del cauce principal km 10.79 Longitud de la red hídrica km 59.14 Índice de compacidad ---- 1.46 Factor de forma ---- 0.18 Ancho medio km 2.15 Desnivel altitudinal m 706.00 Densidad de drenaje km/km 2 2.82 De la red hídrica Características morfológicas PARÁMETROS FISIOGRÁFICAS DE LA MICROCUENCA "PRESA CULAJAHUIRA". De la superficie Cotas Altitud Pendiente Fuente: Elaboración propia.
  • 10. III.ÁREA DE ESTUDIO. 3.6. Fisiografía y geología del área de estudio. 3.6.2. Subcuenca Bocatoma Tacalaya: La unidad hidrográfica Bocatoma Tacalaya es la subcuenca de 3° orden, ya que el orden de corrientes es 3 y el área es de 107.89 km2. La forma de la subcuenca de control es de oval oblonga a rectangular de acuerdo al coeficiente de compacidad (1.67) con tendencia baja a las crecidas. El factor de forma (0.21) nos indica que la subcuenca de control tiene forma alargada. El radio de elongación (0.52) nos muestra que el relieve es pronunciado y el radio de circularidad (0.353) nos confirma que la morfología de esta subcuenca es alargada. Respecto al relieve, la curva hipsométrica de la subcuenca de control Bocatoma Tacalaya nos indica que está en equilibrio, la altitud media es de 4780.24 msnm. La pendiente de la subcuenca es de 6.21% y la del cauce principal es de 7.44%. Por último el coeficiente de masividad (44.31) nos indica que la subcuenca analizada tiene gran área comparado con su relieve. El coeficiente de torrencialidad (0.24).
  • 11. III.ÁREA DE ESTUDIO. 3.6. Fisiografía y geología del área de estudio. Cuadro N° 02: Parámetros Fisiográficos de la Microcuenca “Bocatoma Tacalaya”. Fuente: Elaboración propia. Descripción Unidades Valor Área de la cuenca km 2 107.89 Perímetro de la cuenca km 61.97 Máxima m.s.n.m 5797.00 Mínima m.s.n.m 4120.00 Altitud media m.s.n.m 4780.24 Altitud mas frecuente % 14.50 Pendiente del cauce principal % 6.21 Orden de la red hídrica und 3.00 Longitud de la cuenca km 26.99 Longitud del cauce principal km 22.55 Longitud de la red hídrica km 74.86 Índice de compacidad ---- 1.67 Factor de forma ---- 0.21 Ancho medio km 4.00 Desnivel altitudinal m 1677.00 Densidad de drenaje km/km 2 0.69 De la red hídrica Características morfológicas PARÁMETROS FISIOGRÁFICAS DE LA MICROCUENCA "BOCATOMA TACALAYA". De la superficie Cotas Altitud Pendiente
  • 12. III.ÁREA DE ESTUDIO. 3.7. Inventario de las fuentes de agua e infraestructura hidráulica del área de estudio. Las principales Fuentes de Agua identificadas para el proyecto se ilustran en el Cuadro N° 03. Asimismo la Infraestructura Hidráulica Existente se detalla en el Cuadro N° 04 y la Infraestructura Hidráulica Proyectada se detalla en el Cuadro N° 05. Cuadro N° 03: Inventario de las Fuentes de Agua. Fuente: Expediente técnico del Proyecto en estudio.
  • 13. III.ÁREA DE ESTUDIO. 3.7. Inventario de las fuentes de agua e infraestructura hidráulica del área de estudio. Cuadro N° 04: Infraestructura Hidráulica Existente. Fuente: Expediente técnico del Proyecto en estudio. Cuadro N° 05: Infraestructura Hidráulica Proyectada.
  • 14. IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN METEOROLÓGICA E HIDROMÉTRICA. 4.1. Información hidrometeorológica. La información utilizada para la realización del análisis hidrológico del área de estudio ha sido obtenida de documentos correspondientes al Servicio Nacional de Meteorología e Hidrología del Perú (SENAHMI). a) Red hidrometeorológica. Las estaciones utilizadas para desarrollar el estudio se detallan a continuación: Cuadro N° 06: Ubicación estaciones meteorológicas. Fuente: Servicio Nacional de Meteorología e Hidrología.
  • 15. IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN METEOROLÓGICA E HIDROMÉTRICA. 4.2. Tratamiento de la información pluviométrica total mensual. A continuación se tiene la estación Pampa Umalzo, en la cual se pintaron las celdas de color amarillo en donde faltaba completar datos y en la celda de color azul aquellas donde la gráfica nos muestra puntos fuera de las cercas exteriores los cuales fueron analizados y modificados. a) Análisis de tendencia y saltos. El análisis estadístico se realizó para todas las estaciones, a fin de detectar si la no homogeneidad es significativa desde el punto de vista estadístico. b) Análisis de doble masa. El análisis gráfico comparativo se realiza a través de la curva doble masa, que tiene como ordenada los valores de precipitación mensual acumulada del mes analizado y como abscisa los valores de precipitación mensual acumulada del mes índice o mes promedio.
  • 16. IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN METEOROLÓGICA E HIDROMÉTRICA. 4.2. Tratamiento de la información pluviométrica total mensual. En el Anexo N° 04 se muestra los resultados después de tratar la información pluviométrica de las estaciones con el método de doble masa. Los espacios resaltados con amarillo, es la información que se tiene que completar con ayuda de las otras estaciones y del software HEC 4. c) Información completada y extendida. Para completar y extender la información se usó el modelo de regresión múltiple denominado HEC – 4 (HYDROLOGIC ENGINEERING CENTER Nº 4). Diseñado por S. Robinson (07/02/78), el propósito del programa es completar y extender los datos mensuales de precipitación o descarga. Se realizó el completado de datos y su extensión de 1964 hasta el año 2015 empleando el modelo HEC-4. Los resultados obtenidos del modelo HEC – 4 son:
  • 17. IV. ANÁLISIS HIDROLÓGICO Y TRATAMIENTO DE LA INFORMACIÓN METEOROLÓGICA E HIDROMÉTRICA. 4.2. Tratamiento de la información pluviométrica total mensual. Cuadro N° 07: Estación Pampa Umalzo sin Modificar. Fuente: Servicio Nacional de Meteorología e Hidrología. Cuadro N° 08: Resultados del HEC-4 de la Estación Pampa Umalzo.
  • 18. V. GENERACIÓN DE CAUDALES MÁXIMOS. En este capítulo se estimarán las máximas crecidas que se puedan presentar en las quebradas en estudio, para lo cual se ha desarrollado un modelo precipitación – escorrentía, como se muestra a continuación. 5.1. Registro de precipitación máxima en 24 horas. Las precipitaciones máximas en 24 horas disponibles en la zona de estudio, corresponden a la estación de: Susapaya. El período de registro varía de 1986 – 2011 en forma general, con datos faltantes en años intermedios. Cuadro N° 09: Precipitaciones Máximas 24 horas. Fuente: Expediente técnico del Proyecto en estudio.
  • 19. V. GENERACIÓN DE CAUDALES MÁXIMOS. a) Distribuciones de probabilidad. En hidrología, para representar las variables hidrológicas se requiere de modelos probabilísticos. Para ello, es necesaria la selección del modelo más adecuado, lo que consiste en elegir el tipo de modelo y estimar sus parámetros. Los modelos así obtenidos nos permiten la estimación de variables hidrológicas asociadas a diferentes probabilidades. Cuadro N° 10: Precipitación Máxima de 24 horas para cada Tiempo de Retorno, según cada Distribución de Probabilidades – Estación Susapaya. Fuente: Expediente técnico del Proyecto en estudio.
  • 20. V. GENERACIÓN DE CAUDALES MÁXIMOS. Figura N° 02: Distribución de Probabilidades – Estación Susapaya. Fuente: Expediente técnico del Proyecto en estudio.
  • 21. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.2. Cálculo de precipitación máxima de 24 horas en las cuencas en estudio. Los valores de las máximas precipitaciones en 24h para distintos periodos de retorno usadas en la determinación de las curvas IDF (Intensidad – Duración – Frecuencia), han de ser un promedio ponderado de los valores dados para las distintas distribuciones de probabilidad de cada estación en referencia a las cotas de las mismas y el centroide de las cuencas en estudio. Cuadro N° 11: Cota del Centroide de las Cuencas en estudio. Fuente: Expediente técnico del Proyecto en estudio. MICROCUENCA COTA DEL CENTROIDE (msnm) PRESA CULARJAHUIRA 4260.0 BOCATOMA TACALAYA 4550.00
  • 22. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.3. Hietograma de diseño. En los métodos de diseño en hidrología debe existir la consideración sobre la distribución temporal de la precipitación, el hietograma. Debido a que no se cuentan con datos de tormentas en la zona, es necesario generar los hietogramas de diseño. Para generar los hietogramas se procedió a distribuir temporalmente la lluvia, luego se hallaron las curvas de Intensidad – Duración – Frecuencia (IDF) y finalmente se crearon los hietogramas de diseño mediante el método del bloque alterno. a) Curvas de intensidad – duración – frecuencia (IDF). Resultados obtenidos para la Microcuenca Presa Cularjahuira.
  • 23. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.3. Hietograma de diseño. Cuadro N° 12: Precipitación Máxima para distintas Duraciones y Tiempos de Retorno – Microcuenca Presa Cularjahuira. Fuente: Expediente técnico del Proyecto en estudio.
  • 24. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.3. Hietograma de diseño. Cuadro N° 13: Intensidad para distintas Duraciones y Tiempos de Retorno – Microcuenca Presa Cularjahuira. Fuente: Expediente técnico del Proyecto en estudio.
  • 25. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.3. Hietograma de diseño. Figura N° 03: Curvas IDF – Microcuenca Presa Cularjahuira. Fuente: Expediente técnico del Proyecto en estudio.
  • 26. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.3. Hietograma de diseño. b) Método del Bloque Alterno. A partir de las curvas IDF se desarrollan los hietogramas de diseño utilizando el Método del Bloque Alterno, el cual especifica la profundidad de precipitación que ocurre en n intervalos de tiempo sucesivos de duración ∆t sobre una duración total de Td = n∆t. Después de seleccionar el periodo de retorno de diseño, la intensidad es leída en una curva IDF para cada una de las duraciones y la profundidad de precipitación correspondiente se encuentra al multiplicar la intensidad y la duración. Tomando diferencias entre valores sucesivos de profundidad de precipitación, se encuentra la cantidad de precipitación que debe añadirse por cada unidad adicional de tiempo. Estos incrementos o bloques se ordenan de modo que la intensidad máxima ocurra en el centro de la duración requerida y que los demás bloques queden en forma descendente alternativamente hacia la derecha y hacia la izquierda del bloque central para formar el hietograma de diseño.
  • 27. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.3. Hietograma de diseño. Cuadro N° 14: Intensidades para un Tiempo de Retorno de 1000 Años – Microcuenca Presa Cularjahuira. Fuente: Expediente técnico del Proyecto en estudio.
  • 28. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.3. Hietograma de diseño. Figura N° 04: Hietograma de Diseño para un Tiempo de Retorno de 1000 Años - Microcuenca Presa Cularjahuira. Fuente: Expediente técnico del Proyecto en estudio.
  • 29. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.4. Modelamiento hidrológico computacional. El centro de Ingeniería Hidrológica, del Cuerpo de Ingenieros del Ejército de los EEUU, diseñó el programa de computación Sistema de Modelamiento Hidrológico (HEC-HMS), este provee una variedad de opciones para simular procesos de precipitación - escurrimiento y también tránsito de caudales entre otros (US Army, 2000). HEC-HMS comprende una interface gráfica para el usuario (GUI), componentes de análisis hidrológicos, capacidades para manejo y almacenamiento de datos, y facilidades para expresar los resultados mediante gráficas y reportes tabulados. En el modelamiento realizado, se ingresó la delimitación de la microcuenca y las estructuras que van en ella, en nuestro caso fue la Presa Cularjahuira y la Bocatoma Tacalaya para determinar el caudal máximo por cada tiempo de retorno que consideremos. No se considera que alguna otra estructura esté funcionando debido que cuando ocurra este máximo caudal nadie nos garantiza que funcionen estas otras estructuras.
  • 30. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.4. Modelamiento hidrológico computacional. Figura N° 05: Esquema del modelamiento en HEC – HMS para determinar los caudales máximos. Fuente: Expediente técnico del Proyecto en estudio.
  • 31. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.5. Resultados obtenidos de Hec – Hms. Figura N° 06: Resultado del caudal máximo de salida para un periodo de retorno de 1000 años – Presa Cularjahuira. Fuente: Expediente técnico del Proyecto en estudio. Con respecto, a 1000 años y 50 años de periodo de retorno para la Presa Cularjahuira y la Bocatoma Tacalaya respectivamente, se tiene que el caudal máximo en el hidrograma generado a partir del método de la SCS es de 25.632 m3/s y 19.486 m3/s respectivamente. A continuación se muestran cuadros que verifican lo dicho, obtenido a partir del entorno de trabajo del HEC – HMS.
  • 32. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.5. Resultados obtenidos de Hec – Hms. Figura N° 07: Resultado del caudal máximo de salida para un periodo de retorno de 1000 años – Bocatoma Tacalaya. Fuente: Expediente técnico del Proyecto en estudio.
  • 33. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.5. Resultados obtenidos de Hec – Hms. A continuación se muestran los caudales generados para diferentes periodos de retorno para el diseño de la Presa Cularjahuira y la Bocatoma Tacalaya. Cuadro N° 15: Caudales Generados (m3/s) utilizando el Programa HEC-HMS. Fuente: Expediente técnico del Proyecto en estudio.
  • 34. V. GENERACIÓN DE CAUDALES MÁXIMOS. 5.5. Resultados obtenidos de Hec – Hms. Los caudales laminados según el ancho del vertedero para la Presa Cularjahuira son: Cuadro N° 16: Caudales laminados según el ancho del vertedero (m3/s). Fuente: Expediente técnico del Proyecto en estudio.
  • 35. VI. TRANSPORTE DE SEDIMENTOS Y VOLUMEN MUERTO DEL EMBALSE. Los sedimentos constituyen un problema en los embalses de agua, los embalses acortan su vida útil cuando son afectados por la acumulación de sólidos que colma muchas veces su volumen muerto, las cuencas de la mayor parte que presentan regulaciones tienen que ser tratadas con inversiones fabulosas que muchas veces quiebra la rentabilidad del proyecto. 6.1. Tasa de erosión o pérdida de suelo en a cuenca en estudio. De acuerdo a la metodología de USLE y su variante RUSLE, y los valores asignados a cada parámetro del método, se ha obtenido los resultados que se muestran en el Cuadro N° 17. 6.2. Determinación del Volumen Muerto. Para el cálculo del proceso de sedimentación y determinación del volumen muerto del embalse Cularjahuira, se ha aplicado la metodología propuesta en el Manual de Ingeniería de Ríos, de la Universidad Autónoma de México. En el cuadro Nº 18, se presenta los resultados finales respecto al cálculo de transporte de sedimentos y finalmente el volumen Muerto del Embalse. En el cuadro se muestra que el Volumen total de Sedimentos en 75 años de vida útil será de 0.20 MMC, lo cual representa el volumen muerto para la presa del proyecto.
  • 36. VI. TRANSPORTE DE SEDIMENTOS Y VOLUMEN MUERTO DEL EMBALSE. 6.1. Tasa de erosión o pérdida de suelo en a cuenca en estudio. Cuadro N° 17: Factores determinantes de la producción de sedimentos en la cuenca. Fuente: Expediente técnico del Proyecto en estudio.
  • 37. VI. TRANSPORTE DE SEDIMENTOS Y VOLUMEN MUERTO DEL EMBALSE. 6.1. Tasa de erosión o pérdida de suelo en a cuenca en estudio. Cuadro N° 18: Sedimentación retenida en el embalse Cularjahuira. Fuente: Expediente técnico del Proyecto en estudio.
  • 38. VII. BALANCE HÍDRICO DEL PROYECTO. Se efectúa el comparativo entre la oferta hídrica disponible y las demandas identificadas. De esta manera se determinará el porcentaje de garantía hídrica que existe, tanto a nivel volumétrico como a nivel mensual, para la satisfacción de las citadas demandas. Con estos resultados, los responsables del planeamiento del desarrollo del área del proyecto podrán tomar las mejores decisiones. Con el balance hídrico realizado en la microcuenca Presa Cularjahuira se determina que el volumen útil de la presa calculado a partir de la suma de todos los meses donde existe un déficit negativo es: Asimismo dispone de un Volumen igual a 2.61 MMC para abastecer el Volumen Útil de la Presa. A continuación se presenta el Cuadro N° 19 y Figura N° 08 del Balance Hídrico del Proyecto.
  • 39. VII. BALANCE HÍDRICO DEL PROYECTO. Cuadro N° 19: Balance Hídrico del Sistema de Riego. Fuente: Expediente técnico del Proyecto en estudio.
  • 40. Figura N° 08: Balance Hídrico del Sistema de Riego. Fuente: Expediente técnico del Proyecto en estudio. VII. BALANCE HÍDRICO DEL PROYECTO.
  • 41. VIII. DESCRIPCIÓN DEL PLAN DE APROVECHAMIENTO E INGENIERÍA DEL PROYECTO. El presente proyecto plantea hacer el Mejoramiento de la Bocatoma Tacalaya la cual ya tiene una oferta mensual asignada según el estudio “ASIGNACIÓN DE AGUA SUPERFICIAL EN BLOQUE (VOLÚMENES MENSUALES Y ANUAL), PARA LA FORMALIZACIÓN DE LOS DERECHOS DE USO DE AGUA EN LA CUENCA ALTA DEL RÍO LOCUMBA”, por lo que considerando el caudal mayor asignado se pretende hacer el mejoramiento de la Bocatoma Tacalaya con un caudal de derivación igual a 387.0 l/s, el cual será derivado por un canal de trasvase hasta la microcuenca de la Nueva Presa Cularjahuira proyectada la cual tendrá un Volumen Útil igual a 2.35 MMC, un Volumen Muerto igual a 0.20 MMC y un Volumen Total igual a 2.55 MMC. El proyecto pretende atender 500.0 Has en la Zona Actual de Camilaca y 280.0 Has en la Zona de Ampliación de la Frontera Agrícola para este sector.
  • 42. IX. CONCLUSIONES. * Los parámetros de forma, de relieve, de drenaje y el tiempo de concentración de las unidades hidrográficas del proyecto se han calculado como se observa en el desarrollo del Informe donde los resultados obtenidos más resaltantes para los posteriores cálculos son: Cuadro N° 20: Principales características fisiográficas y morfológicas de las unidades hidrográficas del proyecto. Parámetros Microcuenca Subcuenca “Presa Cularjahuira” Bocatoma “Tacalaya” Área (Km2) 20.95 107.89 Tc. promedio (h) 2.56 4.52 Fuente: Elaboración propia. * Se analizó la información hidrometeorológica de tres (03) estaciones que guardan una correlación lineal entre su Precipitación y su Altitud de 99.99%: Sitajara, Susapaya y Pampa Umalzo, las cuales fueron correlacionadas, corregidas y completadas. * A partir del balance hídrico se determinó que para cubrir el déficit de la Demanda Hídrica Total del proyecto se necesita construir la Presa Cularjahuira con un Volumen Útil igual a 2.35 MMC.
  • 43. IX. CONCLUSIONES. * Se concluye que el Volumen de sedimentos para una vida útil de 75 años para la Presa Cularjahuira con el Método de la Ecuación Universal de Pérdida de Suelo (USLE), es igual a 0.20 MMC. * Finalmente se concluye que el presente estudio hidrológico pretende obtener la Acreditación de Disponibilidad Hídrica para los puntos de captación de la Bocatoma Tacalaya y la Presa Cularjahuira X. RECOMENDACIONES. * Instalar una red de estaciones meteorológicas dentro del ámbito del proyecto. * Para el diseño de detalle de las estructuras hidráulicas de los principales componentes del proyecto se recomienda utilizar las precipitaciones de diseño, curvas IDF y hietogramas de diseño del presente estudio, y modelarlos en el software HEC-HMS para cada caso puntual. * Los modelos de la oferta hídrica solo pueden ser usados para el ámbito del proyecto.
