1. Conceptos sobre Sistemas
Eléctricos de Potencia y
Protecciones
Pontificia Universidad Católica de Valparaíso
Escuela de Ingeniería Eléctrica
Curso Protecciones de Sistemas Eléctricos
Octubre 2016
2. Estructura General de un SEP
Centrales generadoras
Subestaciones elevadoras
Sistema de transmisión
Subestaciones de Enlace
Sistema de subtransmisión
Subestaciones receptoras
Red de distribución en Media Tensión
Red de distribución en BT
3. Equipos e instalaciones principales
en un SEP
Turbogeneradores e Hidrogeneradores
Transformadores de poder
Circuitos de transmisión
Interruptores y equipos de maniobra
Esquemas de protecciones
Esquemas de control y medida
5. Fallas y perturbaciones en un SEP
Cortocircuitos por fallas de la aislación
dieléctrica
Efectos externos (descargas atmosféricas,
viento, lluvia, etc.)
Fallas en centrales eléctricas (turbinas,
calderas)
Apertura de fases
Contaminación armónica
6. Efectos sobre las variables del SEP
(tensiones y frecuencias)
Sobrecorrientes
Variaciones de tensión
Variaciones de frecuencia
Inversión de los flujos de potencia
Desequilibrios en tensiones y corrientes
Distorsión ondas de tensión y corriente
7. Rol de las protecciones en un SEP
Detectar condiciones de falla o inicio
perturbaciones
Requisitos básicos: dependabilidad y
confiabilidad
Dependabilidad: que operen cuando deben
Confiabilidad: no operaciones erráticas
Rapidez de operación y selectividad
8. COORDINACIÓN Y SELECTIVIDAD
DE PROTECCIONES
Selectividad: es la habilidad de un esquema de
protección de determinar adecuadamente la
ubicación de la falla y aislarla rápidamente. Al
momento que ocurra una falla ésta debe ser
despejada por los relés adyacentes a la falla,
evitando la salida de otras porciones del sistema.
El estudio de determinación de ajustes hecho para
conseguir esta selectividad, se le conoce como
coordinación de protecciones.
9. CRITERIOS GENERALES DE
COORDINACIÓN DE PROTECCIONES
Para poder determinar la selectividad de un sistema
de protección, dependiendo del tipo de falla que se
presente, pudiendo ser, sobrecarga o cortocircuito,
se deben considerar los siguientes criterios:
• Operación ante sobrecargas de acuerdo a curvas
tiempo-corriente de modo que mientras mayor sea la
sobrecarga el tiempo de operación de las
protecciones sea menor.
• Rápida operación ante cortocircuitos de modo de
satisfacer el requisito de selectividad.

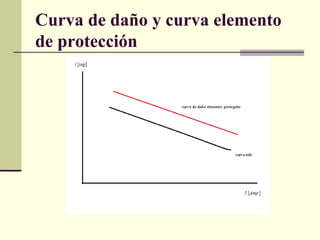

10. SOBRECARGAS
Las sobrecargas se detectan en base a la
detección de corrientes más altas que los
máximos permisibles por una instalación.
Para ajustar las protecciones se consideran
las curvas de daño de los equipos e
instalaciones protegidas, como se muestra
en la siguiente figura.
Se observa que mientras mayor sea la
sobrecarga esta es soportada por menor
tiempo por el equipo o componente
11. CORTOCIRCUITOS
Los cortocircuitos producen esfuerzos
electrodinámicos y esfuerzos térmicos. El esfuerzo
electrodinámico es proporcional al valor peak de la
curva mostrada. El esfuerzo térmico es proporcional
al área bajo la curva cuadrática de la corriente y
representa el calor generado por las altas corrientes.
14. Algunas protecciones típicas
Sobrecorriente de fase, instantánea y con
retardo según curva t(I): 50/51
Sobrecorriente residual (mide corriente a
secuencia cero):50N/51N
Baja tensión o sobretensión (27/59)
Direccional de fase y residual (67/67N)
Impedancia (21/21N)
Diferencial (87)
Baja frecuencia (81)
15. Números ANSI para algunas
funciones de protección
Nº del Relé Función
21 relé de distancia
25 relé de sincronismo
27 relé de bajo voltaje
32 relé direccional de potencia
40 relé de pérdida de excitación
46 relé de balance de fase (corrientes)
47 relé de secuencia de fase
49 relé térmico de sobrecarga
50 relé de sobrecorrientes instantáneas
51 relé de sobrecorriente
52 Interruptor de Potencia
59 relé de sobre voltaje
60 relé de balance de voltaje
67 relé direccional de sobrecorriente
81 relé de frecuencia
86 relé de bloqueo
87 relé diferencial
16. Elementos de un esquema de protección
Transformadores de corriente
y potencial
Equipos de protección o relés
( 51, 67,21,87,81,etc.)
Interruptores ( 52)
Circuitos de control
52
67
falla
I
21. Funciones de protección
Protección de líneas y cables
Tiempo típico de operación 1.25 ciclos
Algoritmos de protección de distancia
Incorpora protección direccional de
sobrecorriente
Esquemas de teleprotección
Bloqueo ante oscilaciones de potencia
22. Protección de sistemas de transmisión
TIPOS DE FALLAS
-Fallas de aislación entre conductores y estructuras
-Agentes externos
-Rotura de conductores o apertura de puentes de unión
-Descargas atmosféricas
Protección de distancia : funciones 21/21N basados en
medición de relaciones V/I
Esquemas de protección unitarios:
Protección diferencial
Esquemas de disparo/ bloqueo transferido
Protección direccional 67/67N
24. Fallas internas en transformadores
Fallas de desarrollo violento
- Cortocircuitos a tierra en
devanados en Y con neutro
a tierra
- Fallas a tierra en devanado en
delta
- Cortocircuitos entre fases
- Cortocircuitos entre espiras
de una misma fase
Fallas incipientes
- Conexiones deficientes
- Fallas en aislación
laminados del núcleo
- Descargas parciales en
fluído refrigerante

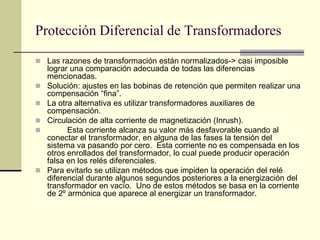

25. Protección Diferencial de Transformadores
Las razones de transformación están normalizados-> casi imposible
lograr una comparación adecuada de todas las diferencias
mencionadas.
Solución: ajustes en las bobinas de retención que permiten realizar una
compensación “fina”.
La otra alternativa es utilizar transformadores auxiliares de
compensación.
Circulación de alta corriente de magnetización (Inrush).
Esta corriente alcanza su valor más desfavorable cuando al
conectar el transformador, en alguna de las fases la tensión del
sistema va pasando por cero. Esta corriente no es compensada en los
otros enrollados del transformador, lo cual puede producir operación
falsa en los relés diferenciales.
Para evitarlo se utilizan métodos que impiden la operación del relé
diferencial durante algunos segundos posteriores a la energización del
transformador en vacío. Uno de estos métodos se basa en la corriente
de 2º armónica que aparece al energizar un transformador.
26. Esquemas de protección diferencial
para transformadores
Diferencial de fase
Diferencial restringida para fallas a tierra
I
IC
Ia
Ib
Bobina de retención Bobina de retención
Bobinas de operación
Ia
Ib
IC
Ia
-Ib
Ib
-Ic
Ic
-Ia
b
F1 f - T
50
G
c
a
600/5
600/5
600/5
1 T/C
640/5
3 TT/CC
23 kV
110 kV
27. Protección de redes de distribución
Fusibles
Reconectadores
Protección contra sobrecargas y altas
corrientes: 51/50
Protección contra cortocircuitos a
tierra:51N/50N
Protección direccional de sobrecorriente en
redes en anillo:67/67N
29. 29 martes, 02 de agosto de 2022
29
martes, 02 de agosto de 2022

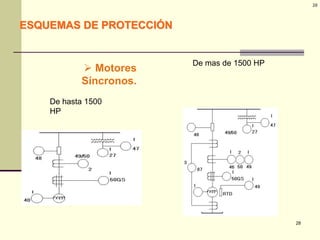

ESQUEMAS DE PROTECCIÓN
Motores de Inducción.
De hasta 1500 HP
De mas de 1500 HP
30. Protección de rectificadores
Sensores de temperatura
Sensores de sobrecorriente
Relés térmicos (para la corriente de entrada y
para motor ventilador)
Interruptores automáticos para circuitos de
control y ventiladores
