El documento proporciona información sobre la prevención de incendios. Explica los factores del fuego como el combustible, el comburente y la temperatura de ignición. Describe el triángulo y el tetraedro del fuego. Además, detalla medidas de prevención como la sustitución de materiales combustibles, la ventilación y la refrigeración. Finalmente, ofrece recomendaciones sobre la detección temprana de incendios y la evacuación segura.

1. Módulo 1:
Prevención de incendios

2. PROTECCIÓN CONTRA
INCENDIOS
UN INCENDIO ES
UN FUEGO QUE DESTRUYE
ALGO QUE NO ESTÁ
DESTINADO A ARDER Y SE
PROPAGA SIN CONTROL DESDE
SU PUNTO DE ORIGEN

3. FACTORES DEL FUEGO
• LA PRESENCIA DE UN MATERIAL COMBUSTIBLE
• TODA SUSTANCIA CAPAZ DE ARDER. PUEDE SER SÓLIDA,
LÍQUIDA O GASEOSA
• LA PRESENCIA DE UN COMBURENTE
• EL COMBURENTE NORMAL ES EL AIRE, QUE CONTIENE
APROX. 21% DE VOLUMEN DE OXÍGENO
• TEMPERATURA DE IGNICIÓN
• b) Temperatura de inflamación: es la temperatura a la cual
empieza a arder una sustancia, es decir, cuando aparece una llama.
• b) Temperatura de combustión: es la temperatura a la que se
inicia reacción química de oxidación, en la cual generalmente se
desprende una gran cantidad de puntos en forma de calor y luz.
• c) Temperatura de autocombustión: es la mínima temperatura
a la cual debe elevarse una mezcla de vapores inflamables y aire, para
que se encienda espontáneamente sin necesidad de una fuente de
ignición externa.

4. MECANISMO DE LA COMBUSTIÓN
Energía Liberada  2/3 pasa al ambiente
1/3 sostiene la combustión
Epa = energía que pasa al ambiente
Ea = energía que el ambiente admite
a) Si Epa = Ea  equilibrio
b) Si Epa > Ea  aumenta la combustión
c) Si Epa < Ea  disminuye la combustión

5. CONCEPTO DE FUEGO
• EL FUEGO ES:
• Una reacción química de combustión de
oxidación y reducción (necesita para la reacción
la presencia de oxígeno)
• Un fuerte componente exotérmico (desprende
luz y calor)

6. EL TRIÁNGULO DEL FUEGO
COMBUSTIBLE
(ej:m
adera)
CALOR
COMBURENTE (ej: oxigeno)

7. EL TETRAEDRO DEL FUEGO

8. CADENA DEL INCENDIO
INICIO PROPAGACIÓN
CONSECUENCIAS
PREVENCION:
EVITAR EL
INICIO DEL
FUEGO
PROTECCIÓN:
LIMITA LA
PROPAGACIÓN Y LAS
CONSECUENCIAS
DEL INCENDIO
https://www.youtube.com/watch?v=04HXbTN6gMs

9. MATERIAL
COMBUSTIBLE
• GAS COMBUSTIBLE: quema a cualquier
temperatura ambiente (ej: Hidrogeno, gas natural…)
• LÍQUIDO INFLAMABLE: quema a temperatura
ambiente y cualquier foco de ignición puede
activarlo.
• Los líquidos y sólidos combustibles necesitan
calentarse para emitir vapores que permitirán la
combustión.

10. ENERGÍA DE ACTIVACIÓN
• Es la energía mínima para el inicio de la reacción.
• Focos de ignición:
• TÉRMICO: Llamas abiertas, calderas, soldaduras…
• ELÉCTRICO: Electricidad estática, calentamientos
en la instalación, sobrecarga en las tomas de
corriente…
• MECÁNICO: Fricción o roce entre dos materiales
• QUÍMICO: Reacciones químicas, embalajes o
almacenamientos inadecuados…
• NUCLEAR: En los procesos de fusión.

11. Reaccion química:
https://www.youtube.com/watch?v=GHUPL-08wV0
https://www.youtube.com/watch?v=9Ce7tFMT3bQ
Reacción eléctrica:
https://www.youtube.com/watch?v=vb0YuaVHKZs
Fuego por fricción:
https://www.youtube.com/watch?v=B3p5QLhF2WE

12. MEDIDAS DE PREVENCIÓN DE INCENDIOS (I)
• Sobre el combustible:
• SUSTITUCIÓN
• Del material inflamable por otro material que realice la
misma función pero con un nivel de inflamación menor.
• ELIMINACIÓN del material combustible
• VENTILACIÓN
• Disminuir la presencia de vapores inflamables.
• Disolución o mezcla: suavice su nivel de inflamación.
• REFRIGERACIÓN
• RECUBRIMIENTO aislante en las instalaciones eléctricas
• Empleo de CANTIDADES MÍNIMAS
• SEÑALIZACIÓN

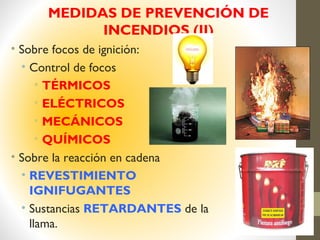

13. MEDIDAS DE PREVENCIÓN DE
INCENDIOS (II)
• Sobre focos de ignición:
• Control de focos
• TÉRMICOS
• ELÉCTRICOS
• MECÁNICOS
• QUÍMICOS
• Sobre la reacción en cadena
• REVESTIMIENTO
IGNIFUGANTES
• Sustancias RETARDANTES de la
llama.

14. FOCOS DE IGNICIÓN
• Cables eléctricos SOBRECARGADOS
(sobrecalentamiento de cables)
• Instalaciones eléctricas SIN PROTECCIÓN
contra sobre intensidad.
• Fusibles de protección puenteados.
• DERRAME DE COMBUSTIBLE a causas de
pérdidas de alimentación de quemadores de
calderas.
• Trabajadores que FUMAN en zonas de almacén
con presencia de combustibles sólidos o líquidos.
• QUEMA DE BASURAS o residuos en lugares
inadecuados.
• Ejes de motores y máquinas mal alineadas
• PRODUCTOS QUÍMICOS incompatibles entre
ellos y que entran en contacto.

15. CLASIFICACIÓN DE MATERIALES
SEGÚN SU COMPORTAMIENTO ANTE
EL FUEGO
UNE - 23727 - 80
MATERIALES INCOMBUSTIBLES MO
MATERIALES COMBUSTIBLES
NO INFLAMABLES M1
DIFICIALMENTE INFLAMABLES M2
MEDIANAMENTE INFLAMABLES M3
FÁCILMENTE INFLAMABLES M4
MUY FÁCILMENTE INFLAMABLES M5

16. RESISTENCIA AL FUEGO DE
MATERIALES
RF –30 TABIQUE DE LADRILLO HUECO DE 5 CM SIN
REVESTIMIENTO
RF – 60 TABIQUE DE LADRILLO HUECO DE 9 CM SIN
REVESTIMIENTO
RF – 90 TABIQUE DE LADRILLO HUECO DE 9 CM CON 1,5 CM DE
YESO EN LA CARA EXPUESTA
RF – 120 TABIQUE DE LADRILLO PERFORADO O MACIZO DE 14 CM
SIN REVESTIR
RF – 180 TABIQUE DE LADRILLO PERFORADO O MACIZO DE 14 CM
CON 1,5 CM DE YESO EN LA CARA EXPUESTA
RF - 240 TABIQUE DE LADRILLO PERFORADO O MACIZO DE 14 CM
REVESTIDO POR AMBAS CARAS CON 1,5 CM DE YESO
Tiempo expresado en MINUTOS en que un elemento
constructivo expuesto al fuego mantiene su ESTABILIDAD y
sus características estructurales y de aislamiento.

17. MEDIDAS DE PROTECCIÓN
CONTRA INCENDIOS
• PROTECCIÓN ESTRUCTURAL
• DETECCIÓN Y ALARMA
• EVACUACIÓN
• EXTINCIÓN

18. PROTECCIÓN ESTRUCTURAL
• Control de la propagación
horizontal del FUEGO:
• Separación por distancia.
• Muros o paredes
cortafuegos.
• Puertas cortafuegos.
• Diques o cubetos de
retención de depósitos.
• Lucha contra el HUMO
• Conductos de
ventilación para humos.
• Estanqueidad de
cerramientos

19. PROTECCIÓN ESTRUCTURAL
• Control de la propagación vertical:
• Cortafuegos en conductos.
• Techos resistentes.
• Sectorización de huecos verticales de escaleras.
• Protección de ventanas.

20. DETECCIÓN DEL FUEGO
• LA DETECCIÓN
HUMANA
• Detección visual.
• Detección olfativa.
• Realizada mediante
rondas de control
• INCONVENIENTES:
• Sólo se detectan aquellos
incendios que se encuentran
dentro del recorrido.
• El tiempo de detección del fuego
puede que sea demasiado tarde
para su control.
• Depende de la persona.
• La persona puede verse afectada
por el fuego.

21. PULSADORES DE ALARMA
• Son dispositivos dotados de un ACCIONADOR,
tipo interruptor, que están conectados a la central de
señalización y control.
• Cuando se activan, ponen en funcionamiento el
MECANISMO DE ALERTA de la central.
• Suelen estar provistos de una pantalla transparente
que los protege de un posible accionamiento
involuntario.

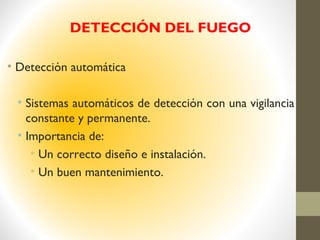

22. DETECCIÓN DEL FUEGO
• Detección automática
• Sistemas automáticos de detección con una vigilancia
constante y permanente.
• Importancia de:
• Un correcto diseño e instalación.
• Un buen mantenimiento.

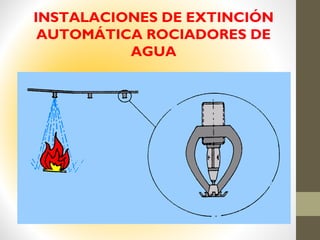

24. INSTALACIONES DE EXTINCIÓN
AUTOMÁTICA ROCIADORES DE
AGUA

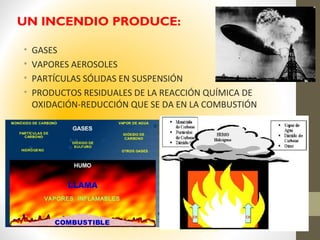

25. UN INCENDIO PRODUCE:
• GASES
• VAPORES AEROSOLES
• PARTÍCULAS SÓLIDAS EN SUSPENSIÓN
• PRODUCTOS RESIDUALES DE LA REACCIÓN QUÍMICA DE
OXIDACIÓN-REDUCCIÓN QUE SE DA EN LA COMBUSTIÓN

26. NORMAS DE PREVENCIÓN DE
INCENDIOS
• SUSTITUIR los productos combustibles por
otros que sean menos combustibles o ignífugos.
• ELIMINAR EL COMBUSTIBLE: orden y
limpieza, utilizar recipientes llenos.
• REFRIGERACIÓN: mantener los combustibles
en lugares frescos y lejos de focos de calor.
• Recubrimiento e IGNIFUGACIÓN de
materiales combustibles.
• SEÑALIZACIÓN en almacenes, envases, etc.
del riesgo de incendio

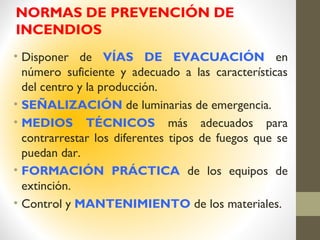

27. NORMAS DE PREVENCIÓN DE
INCENDIOS
• Disponer de VÍAS DE EVACUACIÓN en
número suficiente y adecuado a las características
del centro y la producción.
• SEÑALIZACIÓN de luminarias de emergencia.
• MEDIOS TÉCNICOS más adecuados para
contrarrestar los diferentes tipos de fuegos que se
puedan dar.
• FORMACIÓN PRÁCTICA de los equipos de
extinción.
• Control y MANTENIMIENTO de los materiales.

28. PREVENCIÓN
• Para la exposición e gases:
• Respirar aire a NIVEL DE TIERRA
• Caminar de RODILLAS o ARRASTRARSE por el
suelo.
• Proteger la nariz y la boca con un PAÑUELO
HÚMEDO

29. CÓMO ACTUAR:
DETECCIÓN DE INCENDIO
Avise inmediatamente al encargado de su centro de trabajo
mediante la vía de comunicación definida en el Plan de
emergencia de la empresa.
• El teléfono de emergencia
• El pulsador de alarma de incendios
Avise inmediatamente al centro de trabajo
• Detalle el lugar, las posibles causas y sus
características.
• Cumpla las órdenes que le transmitan.
SIEMPRE AVISAR A LA CENTRAL Y ALOS
BOMBEROS CUANDO SE DETECTE EL
FUEGO

30. CÓMO ACTUAR EN CASO DE UNA PERSONA
ENVUELTA EN LLAMAS
SI ES OTRA PERSONA
• Apague las llamas envolviéndola con una
manta o alfombra.
• Esto puede salvarla de serias
quemaduras e incluso de la muerte.

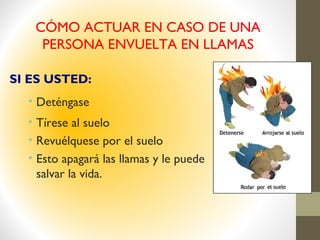

31. CÓMO ACTUAR EN CASO DE UNA
PERSONA ENVUELTA EN LLAMAS
SI ES USTED:
• Deténgase
• Tírese al suelo
• Revuélquese por el suelo
• Esto apagará las llamas y le puede
salvar la vida.
