1. CAP 1:
DESCRIPCIÓN GENERAL DEL CABLEADO Y LAS
MEDIDAS DE SEGURIDAD
ASIGNATURA: INSTALACIÓN DE REDES
INSTRUCTOR: JOSE DOÑE
PARTICIPANTE: LUIS SEBASTIAN ENCARNACION MORALES
MAT: 2022-1984
FECHA: 22/01/2024

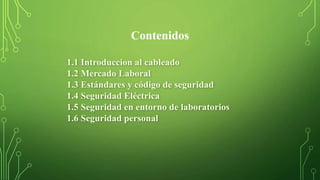

2. Contenidos
1.1 Introduccion al cableado
1.2 Mercado Laboral
1.3 Estándares y código de seguridad
1.4 Seguridad Eléctrica
1.5 Seguridad en entorno de laboratorios
1.6 Seguridad personal

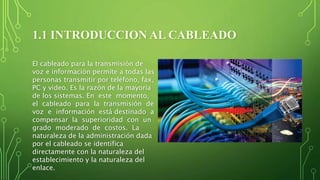

3. 1.1 INTRODUCCION AL CABLEADO

4. 1.1 INTRODUCCION AL CABLEADO
El cableado para la transmisión de
voz e información permite a todas las
personas transmitir por teléfono, fax,
PC y video. Es la razón de la mayoría
de los sistemas. En este momento,
el cableado para la transmisión de
voz e información está destinado a
compensar la superioridad con un
grado moderado de costos. La
naturaleza de la administración dada
por el cableado se identifica
directamente con la naturaleza del
establecimiento y la naturaleza del
enlace.

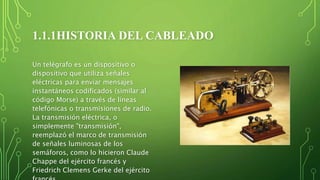

5. 1.1.1HISTORIA DEL CABLEADO
Un telégrafo es un dispositivo o
dispositivo que utiliza señales
eléctricas para enviar mensajes
instantáneos codificados (similar al
código Morse) a través de líneas
telefónicas o transmisiones de radio.
La transmisión eléctrica, o
simplemente "transmisión",
reemplazó el marco de transmisión
de señales luminosas de los
semáforos, como lo hicieron Claude
Chappe del ejército francés y
Friedrich Clemens Gerke del ejército

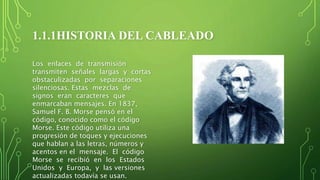

6. 1.1.1HISTORIA DEL CABLEADO
Los enlaces de transmisión
transmiten señales largas y cortas
obstaculizadas por separaciones
silenciosas. Estas mezclas de
signos eran caracteres que
enmarcaban mensajes. En 1837,
Samuel F. B. Morse pensó en el
código, conocido como el código
Morse. Este código utiliza una
progresión de toques y ejecuciones
que hablan a las letras, números y
acentos en el mensaje. El código
Morse se recibió en los Estados
Unidos y Europa, y las versiones
actualizadas todavía se usan.

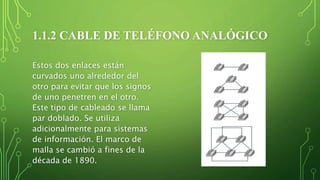

7. 1.1.2 CABLE DE TELÉFONO ANALÓGICO
Estos dos enlaces están
curvados uno alrededor del
otro para evitar que los signos
de uno penetren en el otro.
Este tipo de cableado se llama
par doblado. Se utiliza
adicionalmente para sistemas
de información. El marco de
malla se cambió a fines de la
década de 1890.

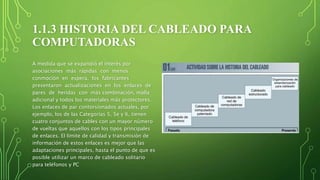

8. 1.1.3 HISTORIA DEL CABLEADO PARA
COMPUTADORAS
A medida que se expandió el interés por
asociaciones más rápidas con menos
conmoción en espera, los fabricantes
presentaron actualizaciones en los enlaces de
pares de heridas con más combinación, malla
adicional y todos los materiales más protectores.
Los enlaces de par contorsionados actuales, por
ejemplo, los de las Categorías 5, 5e y 6, tienen
cuatro conjuntos de cables con un mayor número
de vueltas que aquellos con los tipos principales
de enlaces. El límite de calidad y transmisión de
información de estos enlaces es mejor que las
adaptaciones principales, hasta el punto de que es
posible utilizar un marco de cableado solitario
para teléfonos y PC

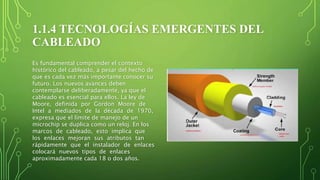

9. 1.1.4 TECNOLOGÍAS EMERGENTES DEL
CABLEADO
Es fundamental comprender el contexto
histórico del cableado, a pesar del hecho de
que es cada vez más importante conocer su
futuro. Los nuevos avances deben
contemplarse deliberadamente, ya que el
cableado es esencial para ellos. La ley de
Moore, definida por Gordon Moore de
Intel a mediados de la década de 1970,
expresa que el límite de manejo de un
microchip se duplica como un reloj. En los
marcos de cableado, esto implica que
los enlaces mejoran sus atributos tan
rápidamente que el instalador de enlaces
colocará nuevos tipos de enlaces
aproximadamente cada 18 o dos años.

10. 1.2 EL MERCADO LABORAL DEL
CABLEADO

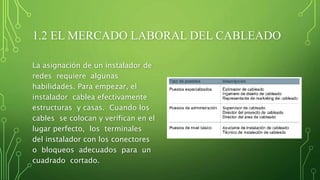

11. 1.2 EL MERCADO LABORAL DEL CABLEADO
La asignación de un instalador de
redes requiere algunas
habilidades. Para empezar, el
instalador cablea efectivamente
estructuras y casas. Cuando los
cables se colocan y verifican en el
lugar perfecto, los terminales
del instalador con los conectores
o bloqueos adecuados para un
cuadrado cortado.

12. 1.2.1 PUESTOS DE TRABAJO DE NIVEL
BÁSICO
Sin duda, los asistentes de
instalación de cables no tienen
conocimientos previos, sin embargo,
se adaptan rápidamente en el entorno
de trabajo, a pesar de que deben
seguir instrucciones de sus
supervisores en todo momento, puesto
que, a pesar de tener conocimientos
teóricos, les falta experiencia práctica
para realizar el cableado
estructurado. Los expertos en el
establecimiento de enlaces, en su
mayor parte, tienen experiencia en el
rango de 1 y 2 años

13. 1.2.2 PUESTOS EN SUPERVISIÓN O
ADMINISTRACIÓN
Existen 3 puestos en esta
área los cuales son:
Supervisor de instalación de
cableado, director de apoyo de
instalación de cableado y el
director general del área de
cableado

14. 1.2.3 PUESTOS ESPECIALIZADOS
Un diseñador de distribución de
comunicaciones registrado (RCDD) tiene
las habilidades para diseñar el sistema de
cable que soporta la red de la compañía.
Ya sea que una empresa o agencia
gubernamental esté preocupada por la
seguridad, la videoconferencia o Internet
confiable, un RCDD es a menudo el que
buscan. Obtener la certificación no es un
requisito legal, pero muchos clientes
prefieren la certificación como prueba de
que han contratado a alguien competente.

15. 1.3 ESTÁNDARES Y CÓDIGO DE
SEGURIDAD

16. 1.3 CÓDIGOS Y ESTÁNDARES DE SEGURIDAD
• El tipo principal es la seguridad representativa.
Descubra cómo funcionar con instrumentos
mecánicos y manuales para no poner en peligro las
manos, los pies, la percepción visual o la
audición de las personas. Teniendo cuidado,
organizar y utilizar el hardware y el volante
defensivos adecuados mantiene el bienestar
representativo.
• • El segundo tipo de bienestar es la seguridad
en el entorno laboral. Descubre cómo funcionar con
otros para no abrirlos al peligro. Mantenga el
ambiente de trabajo libre de riesgos superfluos y
venenos y alguna otra condición peligrosa. ¿Se
utilizan solventes con suficiente ventilación? ¿Es el
cableado eléctrico no permanente una verificación del
agua en caso de que deba ser un trabajo externo?
• • El tercer tipo de seguridad es la seguridad pública.
Asegúrese de que las personas a pie, los vehículos,
los planes y la naturaleza no dependan de peligros

17. 1.3.1 SEGURIDAD ELÉCTRICA
Las palabras utilizadas en el NEC se
pueden elegir para leer
detenidamente como un código
legítimo. Esto es con el objetivo de
que los gobiernos vecinos puedan
recibirlo como el código legítimo en
su vecindad general. Cuando todo se
dice en términos terminados, el NEC
muestra que los problemas son los
"procedimientos prescritos" para el
cableado eléctrico que avanza la
seguridad eléctrica.

18. 1.3.2 SEGURIDAD AMBIENTA
La orden que establece la EPA fue
ratificada por las audiencias del
comité en la Cámara y el
Senado. La agencia está
dirigida por su Administrador,
quien es designado por el
Presidente y aprobado por el
Congreso. Los instaladores deben
estar conscientes de las
consecuencias de realizar
acciones aparentemente sencillas.

19. 1.4 SEGURIDAD ELÉCTRICA
Las siguientes son pautas que se deben respetar
cuando se esté trabajando cerca de la electricidad:
• • La electricidad puede provocar graves lesiones e
incluso la muerte. La mayoría de los cables
instalados por el técnico en cableado sólo
transportan bajo voltaje. Sin embargo, la mayoría
de estos cables viajan cerca de cables que
transportan voltajes mucho más altos.
• • Es más probable que existan voltajes
peligrosos en las partes de los edificios y de las
oficinas donde trabaja el instalador del cableado,
porque estas áreas de trabajo, por lo general,
se encuentran en espacios sin terminar y en
zonas de acceso. • Esté atento a situaciones
anormales como cajas de disyuntores sin tapas,
cables sueltos o pelados y equipos dañados.

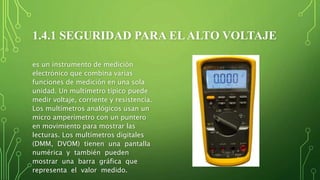

20. 1.4.1 SEGURIDAD PARA ELALTO VOLTAJE
es un instrumento de medición
electrónico que combina varias
funciones de medición en una sola
unidad. Un multímetro típico puede
medir voltaje, corriente y resistencia.
Los multímetros analógicos usan un
micro amperímetro con un puntero
en movimiento para mostrar las
lecturas. Los multímetros digitales
(DMM, DVOM) tienen una pantalla
numérica y también pueden
mostrar una barra gráfica que
representa el valor medido.

21. 1.4.2 CONEXIÓN A TIERRA
tierra o tierra es el punto de
referencia en un circuito eléctrico
desde el cual se miden los voltajes,
una ruta de retorno común para la
corriente eléctrica o una conexión
física directa a la tierra. La conexión a
tierra funciona creando una vía
directa a tierra para todo voltaje que
entre en contacto con ella. Los
diseñadores de equipos aíslan
intencionalmente los circuitos en
los equipos del chasis, es decir, la
caja donde están montados los
circuitos.

22. 1.4.3 SEPARACIÓN DE LOS CABLES
Los instaladores deberían
guardar distancia de cualquier
cable a tierra y de los cables
conectados a varillas de
pararrayos u otros dispositivos de
protección. Las fugas de voltaje
en cableados de
telecomunicaciones podrán
encontrar una vía a tierra en estos
cables, después de atravesar el
cuerpo del instalador.

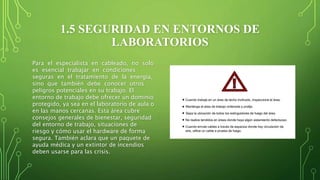

23. 1.5 SEGURIDAD EN ENTORNOS DE
LABORATORIOS
Para el especialista en cableado, no solo
es esencial trabajar en condiciones
seguras en el tratamiento de la energía,
sino que también debe conocer otros
peligros potenciales en su trabajo. El
entorno de trabajo debe ofrecer un dominio
protegido, ya sea en el laboratorio de aula o
en las manos cercanas. Esta área cubre
consejos generales de bienestar, seguridad
del entorno de trabajo, situaciones de
riesgo y cómo usar el hardware de forma
segura. También aclara que un paquete de
ayuda médica y un extintor de incendios
deben usarse para las crisis.

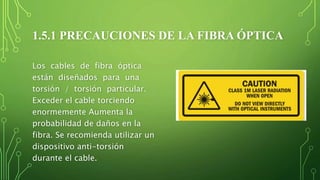

24. 1.5.1 PRECAUCIONES DE LA FIBRA ÓPTICA
Los cables de fibra óptica
están diseñados para una
torsión / torsión particular.
Exceder el cable torciendo
enormemente Aumenta la
probabilidad de daños en la
fibra. Se recomienda utilizar un
dispositivo anti-torsión
durante el cable.

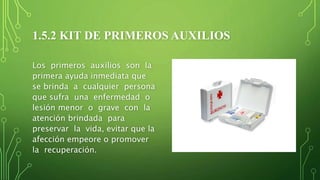

25. 1.5.2 KIT DE PRIMEROS AUXILIOS
Los primeros auxilios son la
primera ayuda inmediata que
se brinda a cualquier persona
que sufra una enfermedad o
lesión menor o grave con la
atención brindada para
preservar la vida, evitar que la
afección empeore o promover
la recuperación.

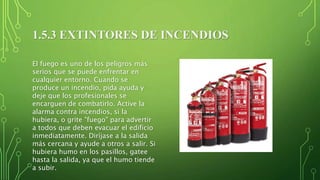

26. 1.5.3 EXTINTORES DE INCENDIOS
El fuego es uno de los peligros más
serios que se puede enfrentar en
cualquier entorno. Cuando se
produce un incendio, pida ayuda y
deje que los profesionales se
encarguen de combatirlo. Active la
alarma contra incendios, si la
hubiera, o grite "fuego" para advertir
a todos que deben evacuar el edificio
inmediatamente. Diríjase a la salida
más cercana y ayude a otros a salir. Si
hubiera humo en los pasillos, gatee
hasta la salida, ya que el humo tiende
a subir.

27. 1.6 EQUIPAMIENTO PERSONAL DE
SEGURIDAD
Una de las primeras defensas
contra las lesiones es vestir
ropa adecuada. Los pantalones
y mangas largas protegen los
brazos y las piernas de
cortaduras, arañazos y otros
riesgos. Evite usar ropa
excesivamente suelta o floja
porque puede quedar
enganchada en objetos salientes
o quedar atrapada por
herramientas eléctricas

28. CONCLUSION

29. !MUCHAS GRACIAS POR SU ATENCION!
