1. TALLER CABLEADO ESTRUCTURADO
PRESENTADO POR
DARWIN JAIR NIÑO BERNAL
JONATHAN CAMILO CACERES GARCIA
PRESENTADO A:
Ing. QUEVIN BARRERA
INSTITUCION EDUCATIVA BRAULIO GONZALEZ
YOPAL-CASANARE
2012
2. TALLER
1. Cableado Estructurado es el cableado de un edificio o una serie de edificios
que permite interconectar equipos activos, de diferentes o igual tecnología
permitiendo la integración de los diferentes servicios que dependen del
tendido de cables como datos, telefonía , control, etc.
2. El objetivo fundamental es cubrir las necesidades de los usuarios durante la
vida útil del edificio sin necesidad de realizar más tendido de cables
3. ANSI,EIA,TIA,ISO,IEEE
4. ANSI: AmericanNationalStandardsInstitute.Organización Privada sin fines
de lucro fundada en 1918, la cual administra y coordina el sistema de
estandarización voluntaria del sector privado de los Estados Unidos.
•EIA: ElectronicsIndustryAssociation.Fundada en 1924. Desarrolla normas y
publicaciones sobre las principales áreas técnicas: los componentes
electrónicos, electrónica del consumidor, información electrónica, y
telecomunicaciones.
•TIA: TelecommunicationsIndustryAssociation.
Fundada en 1985 después del rompimiento del monopolio de AT&T.
Desarrolla normas de cableado industrial voluntario para muchos
productos de las telecomunicaciones y tiene más de 70 normas
preestablecidas.
•ISO: InternationalStandardsOrganization.
Organización no gubernamental creada en 1947 a nivel Mundial, de
cuerpos de normas nacionales, con más de 140 países.
•IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.
Principalmente responsable por las especificaciones de redes de área
local como 802.3 Ethernet, 802.5 TokenRing, ATM y las normas de
GigabitEthernet
5. •ANSI/TIA/EIA-568-B
Cableado de Telecomunicaciones en Edificios Comerciales. (Cómo
instalar el Cableado)
–TIA/EIA 568-B1 Requerimientos generales
–TIA/EIA 568-B2 Componentes de cableado mediante par trenzado
balanceado
–TIA/EIA 568-B3 Componentes de cableado, Fibra óptica
3. •ANSI/TIA/EIA-569-A
Normas de Recorridos y Espacios de Telecomunicaciones en Edificios
Comerciales (Cómo enrutar el cableado)
•ANSI/TIA/EIA-570-A
Normas de Infraestructura Residencial de Telecomunicaciones
•ANSI/TIA/EIA-606-A
Normas de Administración de Infraestructura de Telecomunicaciones en
Edificios Comerciales
•ANSI/TIA/EIA-607
Requerimientos para instalaciones de sistemas de puesta a tierra de
Telecomunicaciones en Edificios Comerciales.
•ANSI/TIA/EIA-758
Norma Cliente-Propietario de cableado de Planta Externa de
Telecomunicaciones.
6 La diferencia es que la ANSI/ TIA/EIA-569 A enrupta el cableado y la ANSI/
TIA/EIA-568 B lo instala
7 Cableado de campus: Cableado de todos los distribuidores de edificios al
distribuidor de campus.
•Cableado Vertical: Cableado de los distribuidores del piso al distribuidor
del edificio.
•Cableado Horizontal: Cableado desde el distribuidor de piso a los
puestos de usuario.
•Cableado de Usuario: Cableado del puesto de usuario a los equipos
4. 8 Área de trabajo:
Los componentes del área de trabajo se extienden desde la terminación del
cableado horizontal en la salida de información, hasta el equipo en el cual se
está corriendo una aplicación sea de voz, datos, video o control.
Normalmente no es de carácter permanente y está diseñado para facilitar los
cambios y la reestructuración de los dispositivos conectados. El cableado del
área de trabajo puede variar en su forma dependiendo de la aplicación.
5. B. Armario de telecomunicaciones:
Es el área dentro de un edificio que alberga el equipo del sistema de cableado
de telecomunicaciones. Este incluye las terminaciones mecánicas y/o cross-
conects para el sistema de cableado a la dorsal y horizontal.
C. Sala de equipos:
Se define como el espacio donde residen los equipos de telecomunicaciones
comunes de un edificio (PBX, centrales de video, Servidores, etc). Solo se
admiten equipos directamente relacionados con los sistemas de
telecomunicaciones. En su diseño se debe prever tanto para equipos actuales
como para equipos a implementar en el futuro. El tamaño mínimo recomendado
es13.5 m2. Si un edificio es compartido por varias empresas la Sala de Equipos
puede ser compartida.
D. Back bone de campus:
Permite la interconexión entre los gabinetes de telecomunicaciones, cuartos de
telecomunicaciones y los servicios de la entrada. Consiste de cables de
dorsalm cross-connects principales y secundarios, terminaciones mecánicas y
regletas o jumper usados conexión dorsal-a-dorsal.
10. La máxima longitud permitida independientemente del tipo de medio de
Txutilizado es 100m100m = 90 m + 3 m usuario + 7 m patchpannel.No se
permiten puentes, derivaciones y empalmes a lo largo de todo el trayectodel
cableado. Se debe considerar su proximidad con el cableado eléctrico
quegenera altos niveles de interferencia electromagnética
11. Los componentes del área de trabajo son los siguientes: Dispositivos:
computadoras, terminales, teléfonos, etc. Cables de parcheo: cables
modulares, cables adaptadores/conversores, jumpers de fibra, etc.
Adaptadores - deberán ser externos al enchufe de telecomunicaciones.
12.
6. 2 salidas mínimas por área de trabajo: El primer cable debe ser: Categoría 3 de
4 pares de 100 Ω o superior. Se recomienda la Cat 5e como mínimo. El
segundo cable debe ser cualquiera de los siguientes: Categoría 5e de 4 pares
de 100 Ω o superior. Se recomienda Cat. 6.2 hilos de fibra multimodo de
50/1252 hilos de fibra multimodo de 62.5/125.Servidores cuya carcasa ha sido
diseñada para adaptarse al bastidor. Existen servidores de 1U, 2U y 4U, y
recientemente, se han popularizado los servidores blade que permiten
compactar más compartiendo fuentes de alimentación y cableado.
Conmutadores y enrutadores de comunicaciones. Paneles de parcheo, que
centralizan todo el cableado de la planta. Cortafuegos.
13. CABLE UTP
Lo que se denomina cable de Par Trenzado consiste en dos alambres de cobre
aislados, que se trenzan de forma helicoidal, igual que una molécula de DNA.
De esta forma el par trenzado constituye un circuito que puede transmitir datos.
Esto se hace porque dos alambres paralelos constituyen una antena simple.
Cuando se trenzan los alambres, las ondas de diferentes vueltas se cancelan,
por lo que la radiación del cable es menos efectiva. Así la forma trenzada
permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.
CALBE STP
STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables
y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores
como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su
impedancia es de 150 Ohmios.
7. CABLE COAXIAL
El cable coaxial fue creado en la década de los 30, y es un cable utilizado para
transportar señales eléctricas de alta frecuencia que posee dos conductores
concéntricos, uno central, llamado vivo, encargado de llevar la información, y
uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como
referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una
capa aislante llamada dieléctrico, de cuyas características dependerá
principalmente la calidad del cable. Todo el conjunto suele estar protegido por
una cubierta aislante.
FIBRA OPTICA
La fibra óptica es un medio de transmisión empleado habitualmente en redes
de datos; un hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los datos a
transmitir. El haz de luz queda completamente confinado y se propaga por el
interior de la fibra con un ángulo de reflexión por encima del ángulo límite de
reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o
un LED.
8. 14. LEVANTAMIENTO DE INFORMACION
Se inicia con un plano de la edificación donde se va a realizar la instalación del
cableado y un informe de las expectativas que se tiene del cableado a instalar
así como de las limitaciones físicas, estructurales, de organización y
presupuestarias con las que se cuenta.
PLANIFICACION
Se debe generar un informe que indique en detalle los cambios estructurales a
realizar así como una propuesta del cronograma de instalación del cableado y
los elementos de comunicación y control, dicho informe debe contener un plano
de la edificación donde se va a realizar la instalación del cableado en el cual se
indiquen las canalizaciones, el cableado y los equipos de comunicación, control
y administración necesarios para implantar la red de transmisión de datos.
En función de la información recabada se realizará un diseño de la red a
instalar tomando en cuenta los siguientes aspectos:
•Costos de instalación.
•Satisfacción de las necesidades de comunicación establecidas previamente.
•No se debe entorpecer la circulación de personas en las oficinas, ni hacer que
Este tráfico pueda ocasionar daños a corto o mediano plazo a la instalación del
Cableado.
•La instalación del cableado debe tratar de mantener, dentro de lo posible, la
estética de las oficinas y los espacios afectados.
•La instalación debe realizarse de forma tal que se faciliten en gran medida la
Localización y corrección de fallas así como permitir futuras extensiones a los
Sistemas de comunicación a bajo costo.
NEGOCIACION
El plan de instalación generado n T2 debe ser negociado con los usuarios,
arquitectos, gerentes o cualquier otro personal encargado de la instalación y los
espacios. Para verificar la factibilidad técnica, financiera y organizacional de los
cambios propuestos en el diseño elaborado.
9. •Se debe generar en esta tarea un informe que plasme las alteraciones que
deban realizarse al documento generado en la planeación en función de las
negociaciones realizadas con los responsables del proyecto o instalación.
INSTALACION
En esta tarea se procede a la instalación física del cableado y los componentes
de comunicación y computo que han sido diseñados.
•Se debe generar en esta tarea un informe que plasme las alteraciones que
deban realizarse al documento generado en la negociación en función de los
detalles técnicos y logísticos ocurridos durante la instalación de los
componentes de la red. La instalación también debe reflejar los procedimientos
que deben emplearse para realizar cualquier posible modificación al sistema ya
sea a nivel de enlaces de comunicación, equipos de computo (tanto clientes
como servidores), programas de administración, colaboración y programas de
productividad.
VERIFICACION DE FUNCIONALIDAD Y CERTIFICACION
Luego de tener el cableado y sus componentes instalados se procede a
verificar la operatividad de los mismos. El proceso de verificación implica la
prueba de que los componentes funcionan y pueden operar, la verificación
normalmente ocurre en paralelo al proceso de instalación. El proceso de
verificación implica probar que el nivel de operación bajo diferentes condiciones
de los equipos que operan entre si, se ciñe a los estándares prefijados durante
la fase de diseño.
•El informe a generar en esta tarea es un informe que plasme los niveles de
operatividad que cumplen en cada uno de los enlaces físicos de la red.
DOCUMENTACION DE LA RED
En esta tarea se debe elaborar un documento en función de los documentos
generados en cada una de las tareas anteriores. Este documento pasa a
formar lo que se llama el Libro de Vida de la Red que es un documento que
plasma el estado actual de la red y cada uno de sus componentes
15.
CATEGORIA VELOCIDAD
3 16 MHz
4 20 MHz
10. 5 100 MHz
5e 100 MHz
6 250 MHz
6ª 500 MHz
16.
•Atenuación: Son perdidas de señal que se presentan por efectos resistivos del
cable y que es mayor a altas frecuencias.
•Diafonía: En las transmisiones telefónicas se presentan muy a menudo
interferencias indeseables de otros pares telefónicos y dentro del mismo par, a
este fenómeno se la ha llamado Diafonía, que se resume en un efecto
capacitivo e inductivo indeseable entre los hilos de un par telefónico y entre
este y otros pares adyacentes. La diafonía es mucho más perjudicial a las altas
velocidades en las que operan las transmisiones de datos dentro de un
cableado estructurado. Las perdidas por este factor son las cusas comunes de
mal funcionamiento de una red de datos y por eso es que las normas son más
estrictas en el cumplimiento de indicaciones para una correcta instalación de un
cableado.
17. CAUSAS DE ATENUACIÓN
Características eléctricas del cable
Materiales y construcción.
Perdidas de inserción debido a terminaciones y imperfecciones
Reflejos por cambios en la impedancia
Frecuencia (las pérdidas son mayores a mayor frecuencia)
Temperatura
Longitud del enlace
Humedad
Envejecimiento
18.
Una vez finalizado el conecto rizado y la identificación del cableado, se
debe ejecutar la prueba de la performance esto es lo comúnmente
llamado “verificación” o “certificación”.
Estas mediciones se ejecutan con instrumentos específicos para este fin
de diversas marcas y procedencias.
Debido a lo preciso y costoso del instrumental es conveniente que esta
tarea la ejecute siempre la misma persona; además con la experiencia
podrá diagnosticar con bastante exactitud las causas de una eventual
falla.
Estos equipos permiten elegir a voluntad el parámetro a medir (longitud,
wire map, atenuación, impedancia, next, etc.) o ejecutar un test general
11. (autotest) que ejecuta todas las mediciones arrojando un resultado
general de falla o aceptación. asimismo estos resultados pueden
grabarse en una memoria con identificación de cliente, Nro. de puesto,
nombre del ejecutante y norma de medición. Esta memoria almacena
entre 100 o 500 resultados según la marca del equipo, no obstante sea
conseja copiar diariamente esta memoria para evitar la saturación de la
misma o el borrado accidental de los datos.
Para la tarea de medición es muy útil el uso de walkie talkies ya que
debe variarse sucesivamente la ubicación del terminador o loop-back de
puesto puesto.
Finalmente, debido al tiempo que insume la medición y a la
disponibilidad relativa del instrumento, la experiencia indica la
conveniencia de realizarlas mediciones en forma ininterrumpida entre
puesto y puesto sin detenerse en los resultados. luego efectuar las
reparaciones que fuesen necesarias y posteriormente re testear estos
puestos fallados.
19.
El retorcido de los pares debe mantenerse tan cerca como sea posible
del punto de terminación.
La apertura del retorcido no deberá exceder los 75mm (3.0 in) para
enlaces de categoría 3 y 13mm (0.5 in) para las categorías 5e y 6.
El hardware de conectividad deberá ser instalado de modo de proveer
una buena organización con los organizadores de cable y de acuerdo a
las guías del fabricante.
20 - ¿Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?
RECOMENDACIONES EN CUANTO A CANALIZADORES Y DUCTOS
Los cables UTP no deben circular
junto a cables de energía dentro de
lamisma cañería por más corto que
sea el trayecto.
Debe evitarse el cruce de cables UTP
con cables de energía. De
sernecesario, estos deben realizarse
a 90°.
Los cables UTP pueden circular por bandeja compartida con cables
deenergía respetando el paralelismo a una distancia mínima de 10 cm.
En elcaso de existir una división metálica puesta a tierra, esta distancia
sereduce a 7 cm.
12. En el caso de pisoductos o caños metálicos, la circulación puede ser
enconductos contiguos.
Si es inevitable cruzar un gabinete de distribución con energía , no
debecircularse paralelamente a más de un lateral.
De usarse cañerías plásticas, lubricar los cables (talco industrial,
vaselina,etc.) para reducir la fricción entre los cables y las paredes de
los caños yaque esta genera un incremento de la temperatura que
aumenta laadherencia
El radio de las curvas no debe ser inferior a 2”.
En tendidos verticales se deben fijar los cables a intervalos regulares
paraevitar el efecto del peso en el acceso superior.
Al utilizar fijaciones (grampas, precintos o zunchos) no excederse en
lapresión aplicada (no arrugar la cubierta), pues puede afectar a
losconductores internos
Otras de las recomendaciones serian que los cables deben ir fijados en capas
mediante abrazaderas colocadas a intervalos de 4 metros.
Para evitar interferencias electromagnéticas la canalización de las corrientes
débiles (cables de datos) debe mantenerse separada de corrientes fuertes
(cables eléctricos y dispositivos electromagnéticos). Además en caso de
cruzarse deben hacerlo perpendicularmente.
Las canalizaciones no deben superar los 20 metros o tener más de 2cambios
de dirección sin cajas de paso.
21 - ¿Cuáles son las recomendaciones en cuanto a la documentación para la
administración del cableado estructurado?
La administración del sistema de cableado incluye la documentación de los
Cables, terminaciones de los mismos, cruzadas, paneles de “parcheo”,
Armarios de telecomunicaciones y otros espacios ocupados por los sistemas
de telecomunicaciones.
La documentación es un componente de la máxima importancia para la
operación y el mantenimiento de los sistemas de telecomunicaciones. Resulta
importante poder disponer, en todo momento, de la documentación actualizada,
y fácilmente actualizable, dada la gran variabilidad de las instalaciones debido
a mudanzas, incorporación de nuevos servicios, expansión de los existentes,
etc.
13. En particular, es muy importante proveerlos de planos de todos los pisos, en
los que se detallen:
Ubicación de los gabinetes de telecomunicaciones
Ubicación de ductos a utilizar para cableado vertical
Disposición de tallada de los puestos eléctricos en caso de ser
requeridos
Ubicación de piso ductos si existen y pueden ser utilizados
22 - En el diseño de planos de cableado estructurado cuál es el esquema de
código de colores recomendado y el dibujo para:
UPS
Tablero de red normal
Tablero de red regulada
Cuarto de cableado horizontal (HC)
Cuarto de cableado intermedio (IC)
Cuarto de cableado principal (MC)
Punto lógico simple
Punto lógico doble (voz y datos)
Punto lógico triple (voz, datos y video)
Punto lógico sobre techo
Toma doble red regulada
]Toma doble red normal
Agrupación simbólica
Canaleta troncal
Bandeja troncal
Canaleta de distribución
Distribución por piso
Distribución por cielo raso
Distribución por tubería

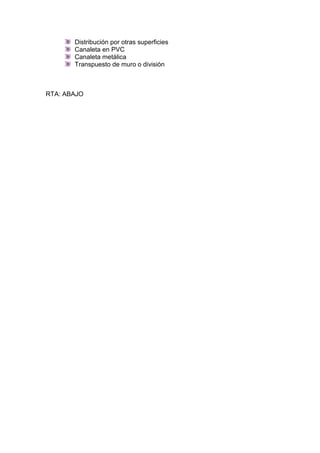

14. Distribución por otras superficies
Canaleta en PVC
Canaleta metálica
Transpuesto de muro o división
RTA: ABAJO
15.
16. 23 - ¿Para diseñar e instalar un sistema de cableado estructurado, se debe
conocer los códigos aplicados localmente y los estándares vigentes, explique
porque es importante cada uno de ellos?
Al ser el cableado estructurado un conjunto de cables y conectores, sus
componentes, diseño y técnicas de instalación deben de cumplir con una
norma que dé servicio a cualquier tipo de red local de datos, voz y otros
sistemas de comunicaciones, sin la necesidad de recurrir a un único proveedor
de equipos y programas.
De tal manera que los sistemas de cableado estructurado se instalan
desacuerdo a la norma para cableado para telecomunicaciones, EIA/TIA/568-A,
emitida en Estados Unidos por la Asociación de la industria de
telecomunicaciones, junto con la asociación de la industria electrónica. Los
códigos aplicados localmente Proporcionan seguridad personal y Protegen los
equipos de falla.
Al seguir estándares de cableado se facilita la administración y el proceso de
detección y corrección de errores es más rápido; además reduce costos de
operación. La estandarización es necesaria ya que a través de ella aseguramos
el equipo o los equipos instalados, materiales y sistemas completos y seguros,
al mismo tiempo aseguramos la compatibilidad de los materiales.
24 - ¿Qué tipo de servicios se pueden instalar con el sistema de cableado
estructurado?
TIPOS DE SERVICIOS QUE SE PUEDEN INSTALAR CON EL SCE
Redes de voz
Redes de datos
Circuito cerrado de tv
Circuito cerrado de seguridad
Sensores de humo
Alarmas contra incendio
Sistemas contra sismos
Sensores de temperatura
Controladores de iluminación
Sistemas de voceo
Sistemas de control de accesos
17. 25 - ¿Qué información se necesita consultar antes de realizar un diseño e
implementación de cableado estructurado?
INFORMACION ANTES DE REALIZAR EL DISEÑO E IMPLEMENTACIÓN
Cuáles son las necesidades actuales del usuario (voz, datos, video,
otros)?
Cuáles son las necesidades futuras del usuario (expansión de voz,
datos, video, otros)?
Qué tipo de construcción es (construcción nueva o remodelación)
Qué tipo de estructura se está utilizando en muros y losas?
Cuáles son los puntos donde se colocaran los servicios
Hay requerimientos especiales para la colocación de los servicios (salas
de juntas, lobby, auditorios, etc.)
Hay requerimientos especiales en estética de decoración.
26 - ¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un
sistema de cableado estructurado?
Los pasos a seguir para diseñar un sistema de cableado estructurado son los
siguientes:
Levantamiento de información:
En este se mira el plano de la edificación en el lugar a donde se va a
realizar el cableado y un informe de las expectativas que se tiene del
cableado a instalar así las limitaciones físicas, estructurales, de
organización y con el presupuesto total que se cuenta. Después se hará
una breve medición de lo que consta el lugar donde se va instalar como
lo son las características estructurales (las paredes reales, paredes
falsas, ductos, etc.). También se tomara en cuenta el espacio en los
planos dándole uso a cada lugar, se hará un proceso de sistema de
cableado y canalizaciones existentes y lo mobiliario para ponerlo a
trabajar.
18. Planificación:
En este paso se deberá llevar un informe el cual indique los cambios que
se han llevado en estructuras y realizar el orden cronológico de lo que va
ser la instalación del cableado y los elementos de comunicación y
control, dicho informe contara con el plano de edificación donde se va a
realizar la instalación del cableado en el cual se indiquen las
canalizaciones, el cableado los equipos de comunicación, control y
administración necesarios para implantar lo que va ser la red de datos.
También se tomara el costo de toda la planificación y una buena estética
de las oficinas y los espacios afectados.
Negociación:
El plan de instalación deberá ser negociado con los usuarios,
arquitectos, ingenieros o cualquier otro gerente que requiera de este y
este encargado de la instalación y los espacios; verificando así la
factibilidad técnica, financiera y organizacional de los cambios
propuestos en el diseño elaborado.
Instalación:
En esta tarea se procede a la instalación física del cableado y sus
componentes de comunicación y computo que han sido diseñados. Se
hará uniforme donde certifique las alteraciones que deben realizarse al
documento generado en la negociación en función a los detalles
técnicos y logísticos que ocurrieron durante el proceso de instalación de
los componentes de la red. También se deberá constatar algún
procedimiento de modificación en la red.
Verificación de funcionalidad y certificación:
Luego de tener instalado el cableado y sus componentes se procede a
revisar el buen funcionamiento de cada
Uno de ellos, se observara si cumplen con todos los requisito durante su
instalación y después de su instalación. El informe que se regiré es el de
demostrar la buena operatividad de los componentes de la red.
Y por ultimo
Documentación de la red:
Por último se deberá elaborar un documento en función en certificación
a los otros documentos hechos en los anteriores pasos. Este documento
es muy importante ya que se forja como el libro de la vida de la red en el
cual se plasma el estado actual de la red y cada uno de sus
componentes.
19. 27 - ¿Cuáles son las técnicas y herramientas usadas por un administrador de
red de datos para monitorear?
Las mejores técnicas basadas en la administración de red es mantener una red
operativa, eficiente, segura, constantemente monitoreada y con una planeación
adecuada y propiamente documentada con todos sus datos. Algunas de estas
son:
Mejorar la continuidad en la operación de la red con mecanismos
adecuados de control y monitoreo, consiguiendo la resolución de
problemas y de suministro de recursos.
Se hace un uso muy eficiente en la red utilizando mejor los recursos,
como ejemplo: el ancho de banda.
Se reducen los costos por medio del programa de control de gastos y de
mejores mecanismos de cobro.
Se hará una red más segura, protegiéndole de todo acceso no
autorizado, haciendo posible que solo la empresa vea lo que sucede y
pasa todos los días en ella.
Controla todos los cambios y actualizaciones en la red de modo que
ocasionen menos interrupciones posibles, en los servicios de los
usuarios.
La técnica de la administración de la red se vuelve más importante y difícil
considerando que las redes actuales tengan lo siguiente:
Mezclas de diversas señales, como voz, datos, imagen y graficas.
Interconexión de varios tipos de redes, como WAN, LAN Y MAN.
El uso de múltiples medios de comunicación, como par trenzado, cable
coaxial, fibra óptica, satélite, laser, infrarrojo, y microondas
Diversos protocolos de comunicación, incluyendo TCP/IP, SPX/IPX,
SNA, OSI.
El empleo de muchos sistemas operativos
Diversas arquitecturas de red, incluyendo Ethernet 10 base T, Fast
Ethernet, Token Ring, FDDI and 100vg-Any LAN y Fiber channel.
Varios métodos de compresión, códigos de línea, etc.
