Este documento describe diferentes formatos para almacenar y organizar datos de imágenes satelitales multiespectrales, incluyendo Banda Secuencial (BSQ), Bandas Intercaladas por Línea (BIL) y Bandas Intercaladas por Píxel (BIP). También explica cómo las tablas de referencia del color (LUT) mapean los niveles digitales a niveles visuales de color y resume brevemente las teorías aditiva y sustractiva del color. Finalmente, propone una actividad relacionada con la teoría del color.

1. PROCESAMIENTO DIGITAL DE
IMÁGENES SATELITALES BÁSICO
UNIVERSIDAD DISTRITAL
FRANCISCO JOSE DE CALDAS
INGENIERIA CATASTRAL Y
GEODESIA
FERNANDO ÁVILA MÁSTER EN TECNOLOGÍAS DE LA I.G.
EDIER FERNANDO ÁVILA VÉLEZ

2. Formatos de almacenamiento e
intercambio
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
Banda Secuencial (BSQ)
Implica que los ND de cada banda se disponen uno
a continuación del otro hasta completar todos los
píxeles que forman la banda. Tras ellos se sitúan
los ND de la siguiente banda y así sucesivamente
hasta completar todas las bandas espectrales de la
imagen.

3. Formatos de almacenamiento e intercambio
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

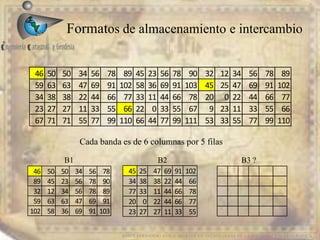

Cada banda es de 6 columnas por 5 filas
B1 B2 B3 ?
46 50 50 34 56 78 89 45 23 56 78 90 32 12 34 56 78 89
59 63 63 47 69 91 102 58 36 69 91 103 45 25 47 69 91 102
34 38 38 22 44 66 77 33 11 44 66 78 20 0 22 44 66 77
23 27 27 11 33 55 66 22 0 33 55 67 9 23 11 33 55 66
67 71 71 55 77 99 110 66 44 77 99 111 53 33 55 77 99 110
46 50 50 34 56 78
89 45 23 56 78 90
32 12 34 56 78 89
59 63 63 47 69 91
102 58 36 69 91 103
45 25 47 69 91 102
34 38 38 22 44 66
77 33 11 44 66 78
20 0 22 44 66 77
23 27 27 11 33 55

4. Formatos de almacenamiento e
intercambio
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

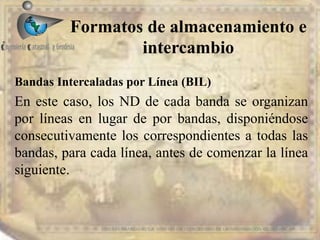

Bandas Intercaladas por Línea (BIL)
En este caso, los ND de cada banda se organizan
por líneas en lugar de por bandas, disponiéndose
consecutivamente los correspondientes a todas las
bandas, para cada línea, antes de comenzar la línea
siguiente.

5. Formatos de almacenamiento
e intercambio
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

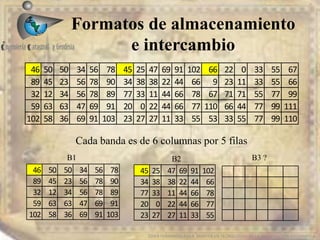

Cada banda es de 6 columnas por 5 filas
B1 B2 B3 ?
46 50 50 34 56 78 45 25 47 69 91 102 66 22 0 33 55 67
89 45 23 56 78 90 34 38 38 22 44 66 9 23 11 33 55 66
32 12 34 56 78 89 77 33 11 44 66 78 67 71 71 55 77 99
59 63 63 47 69 91 20 0 22 44 66 77 110 66 44 77 99 111
102 58 36 69 91 103 23 27 27 11 33 55 53 33 55 77 99 110
46 50 50 34 56 78
89 45 23 56 78 90
32 12 34 56 78 89
59 63 63 47 69 91
102 58 36 69 91 103
45 25 47 69 91 102
34 38 38 22 44 66
77 33 11 44 66 78
20 0 22 44 66 77
23 27 27 11 33 55

6. Formatos de almacenamiento
e intercambio
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

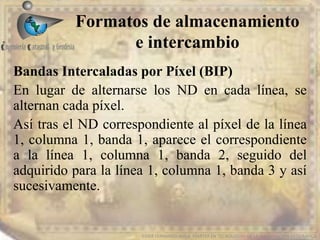

Bandas Intercaladas por Píxel (BIP)
En lugar de alternarse los ND en cada línea, se
alternan cada píxel.
Así tras el ND correspondiente al píxel de la línea
1, columna 1, banda 1, aparece el correspondiente
a la línea 1, columna 1, banda 2, seguido del
adquirido para la línea 1, columna 1, banda 3 y así
sucesivamente.

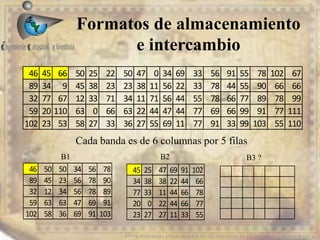

7. Formatos de almacenamiento
e intercambio
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
B1 B2 B3 ?
46 50 50 34 56 78
89 45 23 56 78 90
32 12 34 56 78 89
59 63 63 47 69 91
102 58 36 69 91 103
45 25 47 69 91 102
34 38 38 22 44 66
77 33 11 44 66 78
20 0 22 44 66 77
23 27 27 11 33 55
46 45 66 50 25 22 50 47 0 34 69 33 56 91 55 78 102 67
89 34 9 45 38 23 23 38 11 56 22 33 78 44 55 90 66 66
32 77 67 12 33 71 34 11 71 56 44 55 78 66 77 89 78 99
59 20 110 63 0 66 63 22 44 47 44 77 69 66 99 91 77 111
102 23 53 58 27 33 36 27 55 69 11 77 91 33 99 103 55 110
Cada banda es de 6 columnas por 5 filas

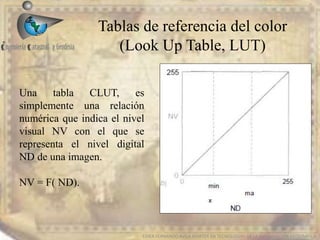

8. Tablas de referencia del color
(Look Up Table, LUT)
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
Una tabla CLUT, es
simplemente una relación
numérica que indica el nivel
visual NV con el que se
representa el nivel digital
ND de una imagen.
NV = F( ND).

9. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

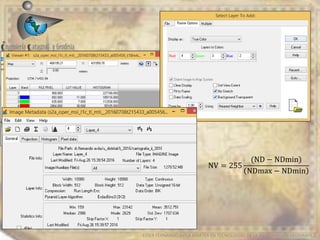

NV = 255
(ND − NDmin)
NDmax − NDmin

10. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
Teoría aditiva del color
Combinan luces de colores con unas
longitudes de onda dadas: Rojo (R),
Verde (G) y Azul (B), para obtener
todos los demás.
Teoría sustractiva del color
(Colores sustractivos primarios):
Combinan pigmentos que reflejan unos
colores determinados: Cian (C, Magenta
(M) y Amarillo (Y) (absorben los
complementarios RGB), para obtener los
demás.
Formación del color

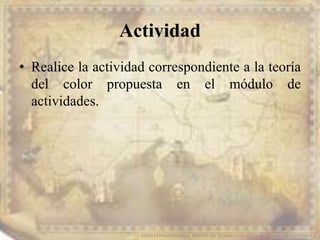

11. Actividad
• Realice la actividad correspondiente a la teoría
del color propuesta en el módulo de
actividades.
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
