Contenido
o Funcionamiento de una alarma electrónica
o Funciones de una alarma básica
o Beneficios extras al usuario de una alarma
o Componentes de un sistema de alarma
o Protección Perimetral - Cercas electrificadas
o Funcionamiento de una central receptora de
alarmas

Temario
* El panel de alarma
* Zonas
* Tipos de Zonas
* Teclados
* Niveles de armado
* Códigos de usuarios
* Sensores

Temario
* Tipo de tecnologías
* Dispositivos de salida
* Respaldos y Alimentación
* Automatización
* Cercas Electrificadas
* Centrales de Monitoreo y tecnologías de
comunicación

5
PANEL
TECLADO
CENTRAL DE
MONITOREO
Respuesta
Deteciòn
SE RECIBEN LOS EVENTOS
Y SE TOMAN LAS
MEDIDAS PERTINENTES
Control
Respuesta

Curso Básico de Seguridad
Funciones básicas de una alarma
o Detección
o Control
o Respuesta

Detección:
Es el inicio del proceso de funcionamiento de
una alarma, y se realiza por medio de
sensores y detectores que están colocados
estratégicamente dentro de la propiedad.
Existe un detector y sensor para proteger cada
área de la propiedad

Control:
Antes de que una alarma pueda detectar a un intruso
y luego reportar el incidente a los ocupantes o a la
autoridad, se requiere de una efectiva
coordinación entre las entradas de la alarma y sus
respectivas respuestas. El cerebro de la alarma,
que se encarga de llevar a cabo esta coordinación,
es el llamado panel de control.

Respuestas:
Después de que se lleva a cabo la detección, para que
ésta pueda ser útil, el panel de control deberá
avisar o prevenir a los habitantes de la propiedad
así como a los vecinos que rodean el área. Esto se
logra a través de dispositivos de interiores y
exteriores, como son sirenas, bocinas o línea
telefónica (que reporta a una central de monitoreo)

Beneficios que nos puede ofrecer una alarma.
• Es un guardia que no percibe sueldo y no descansa
ningún día de los 365 del año.
• Para alertar de alguna emergencia médica,
Policiaca o Fuego
• Para checar las entradas y salidas de algún negocio.
• Como un sistema de ahorro de energía
• Para la notificación de un robo.

Panel de control
• Es la parte más importante de una alarma. En esta
tarjeta se almacenará la información de la
programación, códigos de usuario y es donde se
conectan los dispositivos de entrada (sensores) y
los dispositivos de salida (sirenas, línea telefónica
o estrobos)

Panel de control
• También cuenta con zonas el cual podemos
identificar por el numero, para que tipo de
mercado lo podemos utilizar (comercial,
Residencial o Industrial).
• Se recomienda su instalación en área de poco
acceso y libre de humedad, normalmente ya
cuenta con gabinete de diferentes tipos de
materiales.

Zona de panel de Alarma:
Area a cubrir por uno o varios dispositivos.

Teclados:
• Teclados: Dispositivo que se utiliza para armar /
desarmar y programar el sistema, así como
controlar el sistema. Existen 4 tipos de teclados
1- De LEDs
2- Alfanuméricos
3- Inalámbricos
4- Sensibles al tacto
La evolución

DIBUJE UN PLANO DE
ALGUNA CASA O SU CASA
PARA DISEÑAR UN SISTEMA
DE SEGURIDAD CON ALARMA
ELECTRÓNICA

Tipos de Zonas
• Zonas activas las 24 horas del día
1- Zonas de fuego
2- Zonas de pánico
a) Audible
b) Silencioso
3- Zonas de emergencia médica

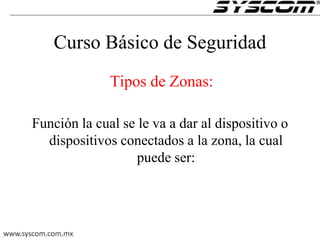

Tipos de Zonas:
Función la cual se le va a dar al dispositivo o
dispositivos conectados a la zona, la cual
puede ser:

4- Zonas de robo
a) Interior seguidor
b) Perimetrales
5- Zonas de supervisión
a) Niveles de agua
b) Emisión de gas
c) Bajas temperaturas
Nota: generalmente son de 24 Horas

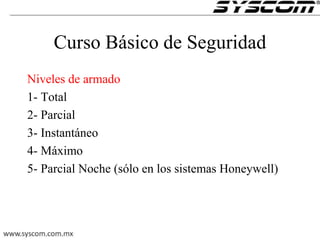

Niveles de armado
1- Total
2- Parcial
3- Instantáneo
4- Máximo
5- Parcial Noche (sólo en los sistemas Honeywell)

TOTAL o Armado Ausente
• Arma el perímetro y el interior de la propiedad.
• Da tiempo de salida y de entrada
• Todos los paneles de alarma tiene este nivel de
armado

PARCIAL
• Permite armar el perímetro de la propiedad y anula
las zonas interiores para podernos mover
libremente dentro de la propiedad.
• Da tiempo de salida y tiempo de entrada.

INSTANTÁNEA
• Nos permite armar el perímetro y las zonas
interiores quedan anuladas.
• Da tiempo de salir pero no de entrada

MÁXIMO.
• Nos permite armar el perímetro y las zonas
interiores no quedan excluidas. Nos da tiempo de
salida pero no de entrada.

PARCIAL NOCHE
• Permite armar el sistema pero no anula todas las
zonas interiores, sólo las que se programaron para
esta función.
• Da tiempo de salida pero no tiempo de entrada

Códigos de usuario:
1- Instalador
2- Administrador
3- Operadores
5- Solo Armar (Sirvienta)
6- Código de amago

Sensores y Detectores
Detección

Sensores

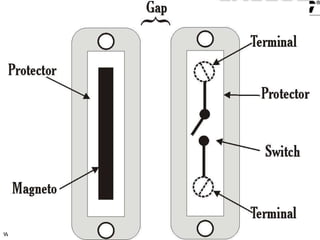

Magnético
• Son los dispositivos más comunes y utilizados en
sistemas de robo. El propósito de éstos es disparar
una alarma cuando se abra una puerta o ventana.
Son montables en cualquier tipo de superficie.
• Se recomienda en zonas tipo perimetrales,
Catalogo Pagina

Sensores
Detectores de vibración
• Este tipo de sensores detectan la vibración de un
vidrio al quebrarse o al sentir la vibración de un
golpe.
• Se recomienda en zonas de 24 horas o
perimetrales.
• Se recomienda que la zona sea de respuesta rápida

Sensores
Audio Detectores
• Este tipo de sensores detectan la frecuencia de un
vidrio al quebrarse y producen una alarma.
• Se puede instalar en zonas de 24 Horas para
negocios y perímetro para Hogares

Sensores

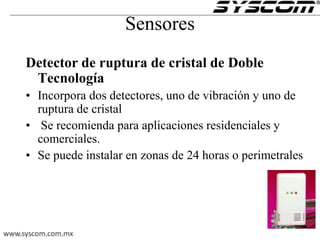

Detector de ruptura de cristal de Doble
Tecnología
• Incorpora dos detectores, uno de vibración y uno de
ruptura de cristal
• Se recomienda para aplicaciones residenciales y
comerciales.
• Se puede instalar en zonas de 24 horas o perimetrales

Sensores

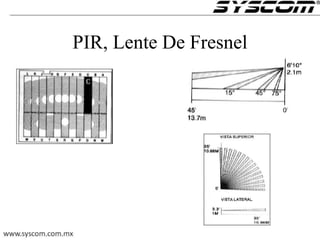

Sensores de Movimiento PIR.
• Pasivo Infrarrojo: Detecta el desplazamiento de
calor dentro del área seleccionada; si el
desplazamiento de calor es muy rápido se
produce una alarma.
• Se recomienda en zonas Interior Seguidor

Sensores
Sensores de Movimiento de Doble Tecnología
• Este tipo de sensor reúne las características de un sensor
infrarrojo más un emisor de microondas . Detectan el
movimiento enviando una onda de sonido de alta frecuencia y
escuchando la frecuencia de retorno; si la frecuencia de retorno
no es igual a la enviada esto causa una alarma.
• Se recomienda en zonas interiores
• Verificar cada dos años el funcionamiento de la antena emisora
de microondas.

Sistemas de Protección
Perimetral
Detectores de Movimiento

Sensores
Detectores de Movimiento para exterior
• Este tipo de detectores analizan las señales de
alarma digitalmente.
• Cuentan con inmunidad a mascotas
• Ventajas: Se detecta la intrusión antes de que la
propiedad sufra algún daño físico

Detectores
Detectores para exterior doble tecnología
• Ofrecen más ventajas que los detectores para
exterior convencionales, son más seguros en la
detección de alarmas
• Cuentan con inmunidad a mascotas
• Cuentan con inmunidad a objetos oscilantes.
• Algunos cuentan con dos canales PIR y dos de
microondas para mayor seguridad en la detección

Sistemas de Protección
Perimetral
Barreras Fotoeléctricas.

Detector de Barreras Fotoeléctricas
Barrera Fotoeléctrica
• Este tipo de sensores se componen de dos partes, un receptor y un
trasmisor infrarrojo que en condiciones normales están alineados;
al interrumpirse el rayo de alineación se produce una alarma.
• Es importante mencionar que existen barreras de un canal o de 4
canales y digitales que nos ofrecen más ventajas que las
convencionales
• Para evitar interferencias sólo se debe de utilizar un par de rayos
fotoeléctricos.
• Se recomienda que se instale en zonas de respuesta rápida

Detector de Barreras
Fotoeléctricas
Conozcamos más de esta tecnología
con un Video

Energizadores
Cercas Electrificadas

¿Por qué una cerca electrificada?
VENTAJAS
• Son sistemas altamente disuasivos.
• A diferencia de los sensores o detectores,
los sistemas de cercas son proactivos.
• Pueden trabajar de manera conjunta con un
panel de alarma o de manera autónoma

¿Por qué una cerca electrificada?
VENTAJAS (cont.)
• Requieren de poco mantenimiento, éste
consiste en cuidar que la vegetación no haga
contacto con los cables de Alto Voltaje.
• Cuentan con respaldo de baterías, que
pueden proveer energía por más de 3 Horas.
• GARANTIA DE 2 AÑOS.

Objeciones de los clientes
• Rompen con la estética del lugar.
• Son riesgosas para las personas que están
dentro de la propiedad.
• Existe responsabilidad en caso de que el
ladrón reciba una descarga.

Características del Energizador SYSCOM.
• Voltaje de 12,500 V
• Alcance de 400 Mts
• Salida para sirena
• Salida de contacto seco para Alarma
• Llave ON/OFF con LED de encendido.
• LEDS indicadores de buen funcionamiento
o problema.

Sensores y Detectores
Sistemas de emergencia
(“salvar vidas”)

Sensores
Botón de Pánico
• Este tipo de sensores se utilizan en situaciones de
pánico, médico, policiaco y fuego.
• Trabajan en zonas de 24 horas.
• Pueden ser silenciosos o audibles

Sensores
• Detectores de Humo
– Iónico: Utilizan una pequeña cantidad de
material radioactivo localizado dentro de la
cápsula que contiene electrodos positivos y
negativos. Bajo condiciones el material radio
activo permite a los electrones fluir dentro de la
cápsula, pero cuando pequeñas partículas de
humo entran en la cápsula, interfieren con la
fluidez; esto provoca una alarma.

Sensores
• Detectores de humo

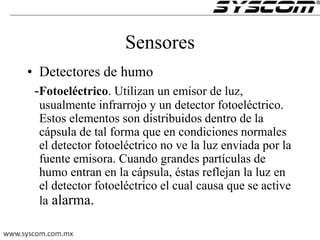

-Fotoeléctrico. Utilizan un emisor de luz,
usualmente infrarrojo y un detector fotoeléctrico.
Estos elementos son distribuidos dentro de la
cápsula de tal forma que en condiciones normales
el detector fotoeléctrico no ve la luz enviada por la
fuente emisora. Cuando grandes partículas de
humo entran en la cápsula, éstas reflejan la luz en
el detector fotoeléctrico el cual causa que se active
la alarma.

Sensores
• Detector de temperatura
• Con temperatura fija de 135 grados Fahrenheit.
• Con temperatura fija de 190 grados Fahrenheit.
• Se tienen en NO.

Sensores
Detectores de incremento de temperatura
• Provocan una alarma si la temperatura en el
detector se incrementa muy rápidamente,
típicamente 15°F por minuto. Estos detectores
también tienen un detector de humo.

Detectores
Detectores de Aplicaciones Espéciales
• Detector de Gas LP y Natural
-Se instalan a corta distancia de la fuente de gas
• Detectores de Monóxido de Carbón
- Su instalación dependerá del área a cubrir.

Detectores fotoeléctricos para detección de Humo
Este tipo de detectores se utiliza para cubrir grandes
áreas.
• Se componen de dos Partes un transmisor y un
receptor, el receptor puede ser un equipo
electrónico o un simple reflector.
• Pueden cubrir distancias de 30 a 100 metros de
profundidad y 15 a 18 metros de ancho.
• Requiere tener línea de Vista

Sensores
Estaciones Manuales
• Dispositivo utilizado para señalizar una
situación de fuego.
• Sistema en su generalidad NO.
• Se requiere de un restablecimiento manual del
dispositivo.

Tecnologías

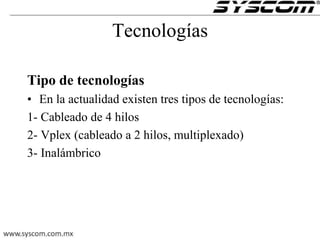

Tipo de tecnologías
• En la actualidad existen tres tipos de tecnologías:
1- Cableado de 4 hilos
2- Vplex (cableado a 2 hilos, multiplexado)
3- Inalámbrico

Tecnologías
CONEXIONES PARA ZONAS CABLEADAS ESTANDAR
ZONA 1 ZONA 2 ZONA 3 ZONA 4
(+) (-) (+) (+) (+)
(-)
RESISTENCIA
DE
SUPERIVISION.
RESISTENCIA
DE
SUPERIVISION.
RESISTENCIA
DE
SUPERIVISION.
RESISTENCIA
DE
SUPERIVISION.
N.C.
N.O. N.O. N.O. N.O.
N.C. N.C. N.C.
N.C. N.C. N.C. N.C.
• Zonas
(NO/NC)

Tecnologías
ZONA “A”
PANEL
DE
CONTROL
TAMPER 24 hORAS
PERIMETRAL
ZONA “B”
DISPOSITIVO 1 DISPOSITIVO 2
ZONA
TAMPER
ALIMENT.
ZONA
TAMPER
ALIMENT.
EORL
EORL

Tecnologías
Tecnología cableada
• - Este tipo de sensores utilizan 4 hilos, dos de
alimentación y dos de señal.
• No se recomienda en instalaciones donde se
tenga que cablear más de 60m.

Tecnologías:
Sistema Vplex
• Instalación mas rápida y limpia
• Ahorro en cable y horas-hombre
• Supervisión de todos los aspectos del sistema
• Ventas e instalaciones más grandes a un menor costo

¿Qué es el lazo V-Plex?
• Es un método de instalación donde los sensores son
conectados al panel, empleando sólo 2 conductores
trenzados. La alimentación y el dato son provistos por
estos dos conductores.
• Cada dispositivo V-Plex posee una dirección única que lo
identifica. En algunos dispositivos la identificación es el
número de serie asignado durante el proceso de
fabricación.
• El sistema reduce los costos de instalación (menos cables y
fuentes de alimentación), facilita el mantenimiento,
garantiza una rápida respuesta y confiable operación.
• Cada zona puede ser asignada individualmente a una
partición

¿Que es el lazo V-Plex?
• Todos los dispositivos deben ser conectados en paralelo a
los terminales del lazo respetando la polaridad

Instalando Dispositivos en el lazo V-Plex
DISPOSITIVOS COMPATIBLES
Honeywell

CABLEADOS
• Debe emplearse par trenzado sin blindaje.
• La instalación del cable de lazo no debe compartir tuberías con
cableados de telefonía, energía AC o fuentes de interferencias.
• Cable blindado puede ser empleado pero reduce la distancia máxima de
los cableados.
• La topología del cableado es prácticamente libre, conectando
dispositivo a dispositivo una o varias ramas directamente desde el panel.
• La longitud total de cables no debe superar los 4000 pies (1250metros
aproximadamente)
• En el caso de emplear dispositivos V-Plex identificados a través del
número de serie, al realizar el enrolamiento automático desde teclado,
sólo debe incorporar hasta 25 dispositivos por vez.

CABLEADOS
MÁXIMA LONGITUD DE CABLES SIN EXPANSIÓN
SECCIÓN MAX. LONGITUD
#22AWG/ 650 FEET / 200M
#20AWG/ 950 FEET/ 290M
#18AWG/ 1500 FEET/ 460M
#16AWG/ 2400 FEET/ 730M

CABLEADOS
• El modulo 4297 provee corriente adicional al lazo, expansión de
longitud y aislamiento eléctrico.

Tecnología Inalámbrica
• Instalación rápida y más
estética.
• Alcance 5000 pies campo
abierto.
• Baterías de Litio.
• Modo de auto aprendizaje.
• Transmisión encriptada
• Protección con tampers.

+ - D1 D0
4 HILOS
5881ENH 5881ENH
TECLADO
TECLADO6164SP/6165EX
ZONAS BÁSICAS

• Transmisores multizona.
• Controles remoto portátiles.
• Teclados bidireccionales.
• Supervisión total del sistema, sensores, receptores.
• A través de protocolo Contact-id supervisión en monitoreo
de receptores y sensores.
• anti-scanner.
• anti-sabotaje, en caso de sabotaje el sistema reporta a la
estación de monitoreo.

• Pruebas de batería 30 días anticipado.
• Modos de prueba para asegurar la instalación:
• Receptor con Led aviso de inmunidad RF para mejor
localización del receptor.
• Comprobación de buena recepción en los teclados.
• Reducción de alcance de receptores automática. Aparición en
pantalla de la lista de transmisores, al recibir la señal los borra
de la lista..

• Serie 5800
- Este tipo de tecnología se utiliza normalmente en
instalaciones residenciales donde se tiene que
cuidar la estética del lugar.

Dispositivos de salida
Dispositivos de salida:
1. Sirenas
2. Estrobos
3. Línea telefónica
a) Monitoreo
b) Dialers (marcadores telefónicos)
4. Internet (TCP/IP)
5. GPRS

Sirenas:
• Alerta local
• Dispositivos de evacuación
• Dos tonos de identificación de evento, Robo y Fuego
Estrobos:
• Dispositivos de evacuación visible

Línea telefónica:
Es el dispositivo de salida de
comunicación hacia una central o un dialer
(marcador telefónico)

Diagrama de conexión de las Líneas de
teléfono a los paneles de alarma

Respaldos
• Baterías
• Mediante éstas, el equipo se encarga de
mantener su protección las 24hrs aun dada la
condición de una falla de energía eléctrica. Es
importante el correcto cálculo de carga para
definir el tipo de batería a utilizar.

Automatización
Ahorro y confort

Automatización
• Existen tres métodos de automatización
actualmente: por módulos de relevadores,
módulos X-10 y lo ultimo en tecnología los
equipos Vizia.
• Otro punto muy importante es la
calendarización de eventos

Automatización
Relevadores
• Es la forma más tradicional, y al día de hoy tiene
sus aplicaciones en sistemas industriales y en
sistemas de detección de incendio.
• Se puede aplicar también en sistemas domésticos,
siempre y cuando se controle el centro de carga
ya que para esto hay realizar un cableado.

Automatización
Relevadores
• Ejemplo de conexión de módulos de relevadores

Automatización
Módulos X-10.
• Desde que empezó su comercialización en 1978,
millones de instalaciones en todo el mundo avalan
este sistema técnicamente conocido por "POWER
LINE CARRIER“. Su funcionamiento se basa en
el uso de la red eléctrica existente en cualquier
tipo de edificio, ya sea casa u oficina, como medio
físico para la comunicación interna de los distintos
componentes del sistema demótico.

Módulos X10
• Además, combinando múltiples productos de
probada funcionalidad, se puede lograr un sistema
domestico de altas calidad. Su instalación y
configuración es tan sencilla que el propio usuario
puede configurar las aplicaciones que desee en
cada momento entre una amplio abanico de
funciones.

Módulos X10
• Gracias a la flexibilidad de un sistema escalable,
resulta ser una excelente inversión, además que
puede trabajar en conjunto con los sistemas de
seguridad doméstica, confort, ahorro energético,
comunicación e incluso ocio, pudiendo manejar a
distancia el DVD, las fotos, vídeos y canciones
mp3 almacenadas en nuestro PC para visionarlas
en el home cinema de nuestro salón.

Módulos X10
• Conceptos de diseño.
Seguridad: mediante el sistema usted podrá realizar
simulaciones de presencia en su vivienda. Si provee
de detectores de intrusión, movimiento, fuga de
agua entre otros, el sistema mediante un panel de
Alarma pueda dar aviso a una central de alarmas o
bien a teléfonos particulares programados en caso
de que haya una intrusión o alguna avería
técnica en su vivienda, además de poder conocer el
estado de la vivienda desde cualquier lugar del
mundo.

Módulos X10
• Conceptos de Diseño
o Confort: mediante la administración de estos dispositivos
usted podrá actuar sobre ellos desde sus propios controles
remotos o si lo prefiere para mayor comodidad mediante
mandos a distancia podrá controlar todos los dispositivos
ya sea luces, persianas o bien electrodomésticos, desde un
mismo sitio. Además, según el mando de su elección,
puede configurarlo de tal forma que con un sólo mando
usted pueda, por ejemplo, controlar el sistema de luces de
encendido, apagado o manejar la intensidad de dicha luz y
que este mismo control le sirva para actuar sobre el
televisor para cambiar los canales o actuar sobre el DVD ,
sin necesidad de cambiar de control

Módulos X10
• Características de Diseño
o Ahorro Energético: puede adecuar el sistema para que a
determinadas horas ponga en funcionamiento algún tipo de
elemento o que encienda o apague las luces según usted lo
crea necesario. De esta forma habrá un ahorro de energía;
por ejemplo: si usted sale de su vivienda y desea que al
regreso su vivienda esté con una temperatura agradable, ya
no es necesario que al salir deje la calefacción
funcionando, sólo necesitaría realizar una llamada
telefónica antes de su regreso para poner en marcha la
calefacción.

Módulos X10

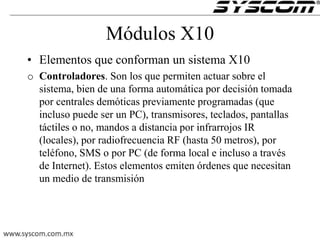

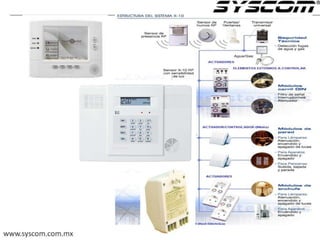

• Elementos que conforman un sistema X10
o Controladores. Son los que permiten actuar sobre el
sistema, bien de una forma automática por decisión tomada
por centrales demóticas previamente programadas (que
incluso puede ser un PC), transmisores, teclados, pantallas
táctiles o no, mandos a distancia por infrarrojos IR
(locales), por radiofrecuencia RF (hasta 50 metros), por
teléfono, SMS o por PC (de forma local e incluso a través
de Internet). Estos elementos emiten órdenes que necesitan
un medio de transmisión

Módulos X10
Medio de transmisión. Según la tecnología
aplicada existen distintos medios: red eléctrica, y
por aire.

Módulos X10
Los actuadores reciben las órdenes y las
transforman en señales de aviso, regulación o
conmutación. Los actuadores ejercen acciones
sobre los elementos a controlar en el hogar.

Módulos X10
• Su instalación es muy sencilla, sólo conecte el
módulo sobre el toma corriente o sustitúyalo por
uno X10.
• Su programación es igual de sencilla

Módulos X10
• Loa paneles VISTA de intrusión y LYNX de
HONEYWELL, son compatibles con esta tecnología.
• Los paneles VISTA y Lynx pueden activar los módulos
X10 de diferentes formas, por un evento de alarma,
respuesta a una control remoto o por un calendario de
eventos.
• En el caso de los paneles que soportan el teclado 6270 se
puede tener un sistema de automatización total.
• Sólo tenemos que agregar el controlador 1361X10 para los
paneles VISTA y para el Lynx 1332X10
• Nota: el vista 10P no es compatible.

Vizia -RF
El Poder del Futuro.

Vizia-RF
Qué es Vizia.
• Es un nuevo sistema de automatización
completamente inalámbrico, que es compatible
con televisores, sistemas de audio, lavadoras y
cualquier otro equipo que soporte esta
tecnología, lo que permite integrar
perfectamente un sistema de automatización total

Vizia-RF
Ideal para modernizaciones y construcciones nuevas
en todos los tipos de residencias, desde hogares
de familias solas y casas urbanas hasta torres
compuestas de múltiples unidades. La expansión,
la funcionalidad y la belleza de la Colección Vizia-rf
toma en consideración el desempeño y las expectativas
estéticas de arquitectos, diseñadores de interiores,
instaladores y propietarios residenciales por
igual.

Vizia-RF
• Y lo más gratificante, la Colección Vizia-rf brinda la
confiabilidad y el rendimiento de un sistema de control
e iluminación personalizado de alta tecnología a
un costo moderado.
• La sorprendente apariencia atractiva de Vizia-rf habla de las
avanzadas tecnologías de iluminación subyacentes junto con
las posibilidades que prometen.

• Su diseño completamente digital complementado con la
interfaz de usuario elegantemente simple, se traduce en un
control de fácil operación y excepcionalmente intuitivo. Lo
mejor de todo, es compatible en su totalidad con las placas
de pared estándar y sin tornillos de Decora®, así como con
los dispositivos de cableado de la línea Decora de Leviton.
El resultado final: una familia de controles de iluminación
que ofrece un toque de distinción, así como ahorros de
energía eléctrica.
Vizia-RF

Vizia RF
• Ahorro de energía

Módulos de Automatización
ICM

Automatización ICM
Utilizando los Módulos VISTA –ICM
• Los módulos Vista ICM son compatibles con los paneles de
alarma VISTA de Honeywell
• Nos permiten controlar los paneles de manera remota por
internet o una red propia.
• También podemos controlar el sistema de iluminación,
audio, clima y el sistema hidráulico del Hogar

Automatización ICM
Esto se logra mediante los diferentes módulos que
podemos integrar a los paneles de alarma Vista
como:
• VISTA ICM para controlar el panel de alarma
• ICM de iluminación
• ICM de persianas
• ICM de audio
• ICM de control de agua

Automatización ICM
El modulo ICM de iluminación es
compatible con los modelos VIZIA-RF y
para controlarlos se requiere de la interface
RS-32 de LEVINTON

Central de Monitoreo
¿ De qué se compone una central de
Monitoreo?
1. Receptora Digital
2. Línea Telefónica
3. Impresora
4. PC y Software
5. Instalación
6. Prueba del Equipo

118
PANEL
TECLADO
CENTRAL DE
MONITOREO
Respuesta
Deteciòn
SE RECIBEN LOS
EVENTOS
Y SE TOMAN LAS
MEDIDAS
PERTINENTES
Control
Respuesta

¿ Qué es la receptora?
- Es la parte más importante de una central de
monitoreo, en ella se reciben las señales
enviadas por los paneles. Es importante su
correcta instalación para una mejor
funcionalidad del equipo y protección
contra descargas atmosféricas.

• Línea telefónica
A través de la línea telefónica se envía la señal a
la central de monitoreo. Es importante su
correcta instalación, tanto de la central como del
panel.
Telmex

• Impresora.
Es importante contar con una impresora en
la cual cada vez que un panel mande una
señal quedará impresa, para un mejor
control de las cuentas y poder sacar un
reporte por cliente y entregárselo el fin de
mes.

• PC y Software
Esta es una de las partes más importantes de
la central de monitoreo, ya que por medio
de éste se optimizan los trámites al
reconocer una señal. Esto da un mejor
control de los clientes y servicios que el
cliente nos pudiera solicitar.

IS-SPTL
Protector
Polyphaser
Línea de teléfono
Consola
receptor
BATERIA
BCPERS 420
respaldo
LS-604
ó ISPLDO 120 US
Protector de 100 VCA
SIS
Impresora

WINSAMM
• Acepta la mayoría de los
formatos.
• Protección ante uso no
autorizado.
• Admite puertos del Com 1
@ Com 8.
• Conexión a internet
• Número de clientes
ilimitado.
• Procesamiento de
eventos directamente
del receptor.
• Reportes de eventos
transmitidos por
internet.
• Se puede enlazar con
uno ó más tipos de
receptores a la vez.

SILENT KNIGHT 9500
• Acepta hasta dos líneas telefónicas.
• Es compatible con todo el software de
automatización.
• Pantalla y teclado frontal para operación manual.
• Configuración modular para facilitar remplazo y
reparación de tarjetas.
• Dos puertos seriales.
• Amplia memoria de eventos.

Sistemas alternos de
Comunicación
• Los medios alternos de comunicación son los
sistemas TCP/IP y los sistemas por celular GPRS.
• Para agregar estas nuevas tecnologías es necesario
agregar una PC con conexión a internet a la cual
se le ínstala un software que la convierte en una
central receptora de alarmas que se puede integrar
con el winsamm para el monitoreo de las alarmas

Sistemas alternos de
Comunicación
A los paneles de alarma se les debe agregar una
interface GPRS o TCP/IP.
Estos sistemas son más confiables que los
sistemas tradicionales de teléfono.

Sistemas Por Radio
• Comunicación rápida y confiable de las señales a la ECM
• La ECM es la dueña de la infraestructura de comunicación
• Cero costos en llamadas telefónicas para el usuario
• Posibilidad de utilizar el sistema radial o como respaldo de la
línea telefónica, o sólo vía radio o ambos
• Alta velocidad de transmisión – menos de 1 seg.
• Sistema fácil de montar, administrar y actualizar
• Excelente relación costo/beneficio y rendimiento
• Tecnología de punta para brindar una alta seguridad
• Más de 15 años de experiencia y más de 2000 ECM

3367720.ppt

Recomendados

Recomendados

Más contenido relacionado

Similar a 3367720.ppt

Similar a 3367720.ppt (20)

Último

Último (15)

3367720.ppt
