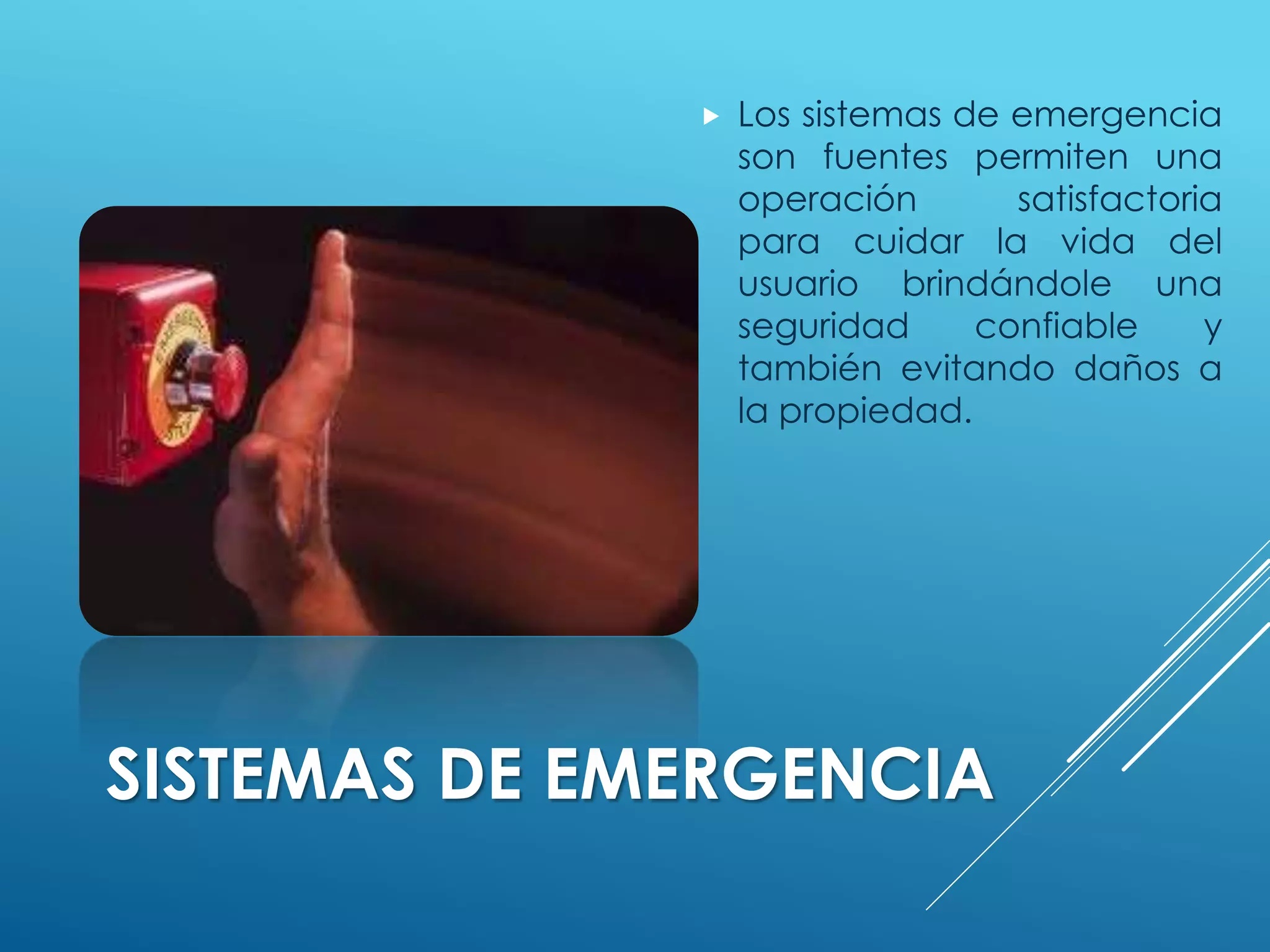

El documento describe los diferentes sistemas de emergencia requeridos para garantizar la seguridad y protección en edificios e instalaciones. Explica los requisitos para la instalación de estos sistemas y describe varios componentes clave como extintores, detectores de humo, alarmas y fuentes de alimentación de emergencia como baterías y grupos electrógenos.

1.  Los sistemas de emergencia
son fuentes permiten una
operación satisfactoria
para cuidar la vida del
usuario brindándole una
seguridad confiable y
también evitando daños a
la propiedad.
SISTEMAS DE EMERGENCIA

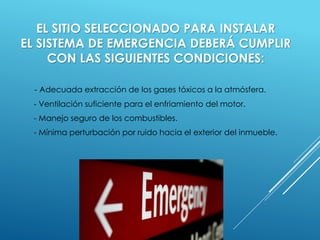

2. EL SITIO SELECCIONADO PARA INSTALAR
EL SISTEMA DE EMERGENCIA DEBERÁ CUMPLIR
CON LAS SIGUIENTES CONDICIONES:
- Adecuada extracción de los gases tóxicos a la atmósfera.
- Ventilación suficiente para el enfriamiento del motor.
- Manejo seguro de los combustibles.
- Mínima perturbación por ruido hacia el exterior del inmueble.

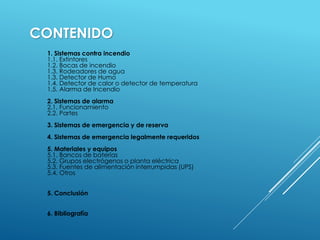

3. CONTENIDO
1. Sistemas contra incendio
1.1. Extintores
1.2. Bocas de incendio
1.3. Rodeadores de agua
1.3. Detector de Humo
1.4. Detector de calor o detector de temperatura
1.5. Alarma de Incendio
2. Sistemas de alarma
2.1. Funcionamiento
2.2. Partes
3. Sistemas de emergencia y de reserva
4. Sistemas de emergencia legalmente requeridos
5. Materiales y equipos
5.1. Bancos de baterías
5.2. Grupos electrógenos o planta eléctrica
5.3. Fuentes de alimentación interrumpidas (UPS)
5.4. Otros
5. Conclusión
6. Bibliografía

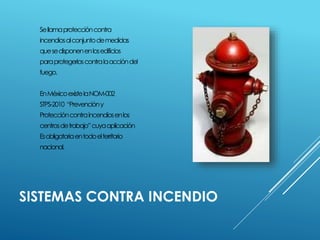

4. Sellamaproteccióncontra
incendiosalconjuntodemedidas
quesedisponenenlosedificios
paraprotegerloscontralaaccióndel
fuego.
EnMéxicoexistelaNOM-002
STPS-2010 “Prevencióny
Proteccióncontraincendiosenlos
centrosdetrabajo”cuyaaplicación
Esobligatoriaentodoelterritorio
nacional.
SISTEMAS CONTRA INCENDIO

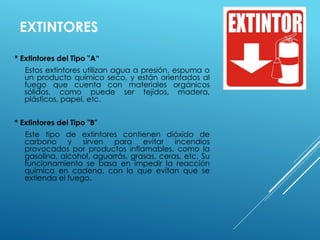

5. EXTINTORES
* Extintores del Tipo "A“
Estos extintores utilizan agua a presión, espuma o
un producto químico seco, y están orientados al
fuego que cuenta con materiales orgánicos
sólidos, como puede ser tejidos, madera,
plásticos, papel, etc.
* Extintores del Tipo "B"
Este tipo de extintores contienen dióxido de
carbono y sirven para evitar incendios
provocados por productos inflamables, como la
gasolina, alcohol, aguarrás, grasas, ceras, etc. Su
funcionamiento se basa en impedir la reacción
química en cadena, con lo que evitan que se
extienda el fuego.

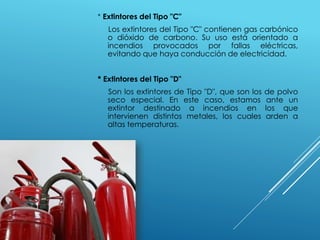

6. * Extintores del Tipo "C"
Los extintores del Tipo "C" contienen gas carbónico
o dióxido de carbono. Su uso está orientado a
incendios provocados por fallas eléctricas,
evitando que haya conducción de electricidad.
* Extintores del Tipo "D"
Son los extintores de Tipo "D", que son los de polvo
seco especial. En este caso, estamos ante un
extintor destinado a incendios en los que
intervienen distintos metales, los cuales arden a
altas temperaturas.

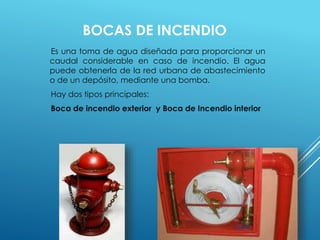

7. BOCAS DE INCENDIO
Es una toma de agua diseñada para proporcionar un
caudal considerable en caso de incendio. El agua
puede obtenerla de la red urbana de abastecimiento
o de un depósito, mediante una bomba.
Hay dos tipos principales:
Boca de incendio exterior y Boca de Incendio interior

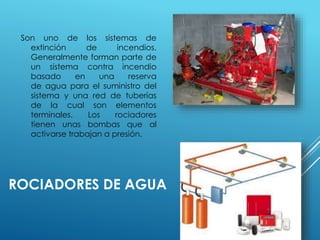

8. Son uno de los sistemas de
extinción de incendios.
Generalmente forman parte de
un sistema contra incendio
basado en una reserva
de agua para el suministro del
sistema y una red de tuberías
de la cual son elementos
terminales. Los rociadores
tienen unas bombas que al
activarse trabajan a presión.
ROCIADORES DE AGUA

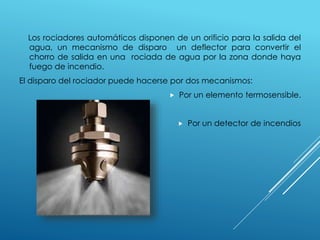

9. Los rociadores automáticos disponen de un orificio para la salida del
agua, un mecanismo de disparo un deflector para convertir el
chorro de salida en una rociada de agua por la zona donde haya
fuego de incendio.
El disparo del rociador puede hacerse por dos mecanismos:
 Por un elemento termosensible.
 Por un detector de incendios

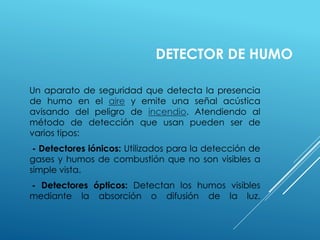

10. DETECTOR DE HUMO
Un aparato de seguridad que detecta la presencia
de humo en el aire y emite una señal acústica
avisando del peligro de incendio. Atendiendo al
método de detección que usan pueden ser de
varios tipos:
- Detectores iónicos: Utilizados para la detección de
gases y humos de combustión que no son visibles a
simple vista.
- Detectores ópticos: Detectan los humos visibles
mediante la absorción o difusión de la luz.

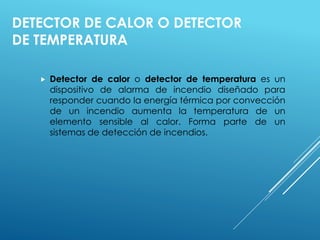

11. DETECTOR DE CALOR O DETECTOR
DE TEMPERATURA
 Detector de calor o detector de temperatura es un
dispositivo de alarma de incendio diseñado para
responder cuando la energía térmica por convección
de un incendio aumenta la temperatura de un
elemento sensible al calor. Forma parte de un
sistemas de detección de incendios.

12. ALARMAS DE INCENDIO
 Es una protección contra los incendios que se activa
con un detector, cuando este detecta un evento,
sea este humo, luminosidad o un cambio brusco en
la temperatura.

13. Un sistema de alarma es un elemento de seguridad pasiva.
Esto significa que no evitan una situación anormal, pero sí
son capaces de advertir de ella, cumpliendo así, una
función disuasoria frente a posibles problemas.
SISTEMA DE ALARMAS

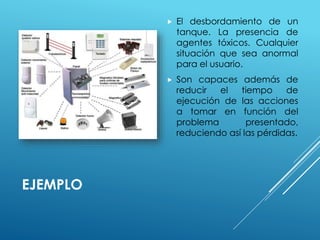

14. EJEMPLO
 El desbordamiento de un
tanque. La presencia de
agentes tóxicos. Cualquier
situación que sea anormal
para el usuario.
 Son capaces además de
reducir el tiempo de
ejecución de las acciones
a tomar en función del
problema presentado,
reduciendo así las pérdidas.

15. FUNCIONAMIENTO
 Una vez que la alarma comienza a funcionar, o se activa
dependiendo del sistema instalado, este puede tomar
acciones en forma automática.
 Todos los sistemas de alarmas traen conexiones de entrada
para los detectores y por lo menos una de salida para la sirena.
Si no hay más conexiones de salida, la operación de comunicar
a un servicio de monitoreo, abrir el rociador o cerrar las puertas
deberá ser realizada en forma manual.

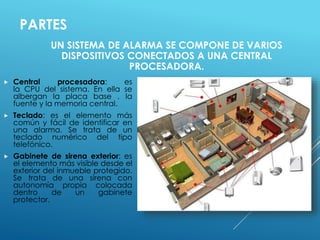

16. PARTES
UN SISTEMA DE ALARMA SE COMPONE DE VARIOS
DISPOSITIVOS CONECTADOS A UNA CENTRAL
PROCESADORA.
 Central procesadora: es
la CPU del sistema. En ella se
albergan la placa base , la
fuente y la memoria central.
 Teclado: es el elemento más
común y fácil de identificar en
una alarma. Se trata de un
teclado numérico del tipo
telefónico.
 Gabinete de sirena exterior: es
el elemento más visible desde el
exterior del inmueble protegido.
Se trata de una sirena con
autonomía propia colocada
dentro de un gabinete
protector.

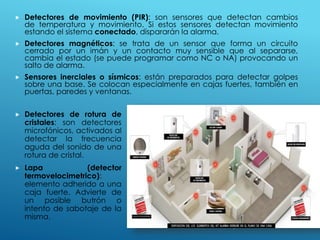

17.  Detectores de movimiento (PIR): son sensores que detectan cambios
de temperatura y movimiento. Si estos sensores detectan movimiento
estando el sistema conectado, dispararán la alarma.
 Detectores magnéticos: se trata de un sensor que forma un circuito
cerrado por un imán y un contacto muy sensible que al separarse,
cambia el estado (se puede programar como NC o NA) provocando un
salto de alarma.
 Sensores inerciales o sísmicos: están preparados para detectar golpes
sobre una base. Se colocan especialmente en cajas fuertes, también en
puertas, paredes y ventanas.
 Detectores de rotura de
cristales: son detectores
microfónicos, activados al
detectar la frecuencia
aguda del sonido de una
rotura de cristal.
 Lapa (detector
termovelocimetrico):
elemento adherido a una
caja fuerte. Advierte de
un posible butrón o
intento de sabotaje de la
misma.

18. SISTEMAS DE EMERGENCIA Y DE RESERVA
SISTEMAS DE EMERGENCIA.
Sistemas para suministrar energía eléctrica en caso de falla del
suministro normal, a los componentes de un sistema destinado y
esencial para la seguridad de la vida humana.
SISTEMAS DE RESERVA LEGALMENTE REQUERIDOS.
Sistemas permanentes para suministrar energía eléctrica exigidos
por leyes, o por regulaciones, o por organismo gubernamental
competente en caso de falla del suministro normal.
SISTEMAS DE RESERVA OPCIONALES.
Sistemas permanentes para suministrar, en caso de falla, energía
eléctrica en propiedades públicas y privadas, donde la seguridad de
la vida humana no depende de estos sistemas.

19. EJEMPLOS

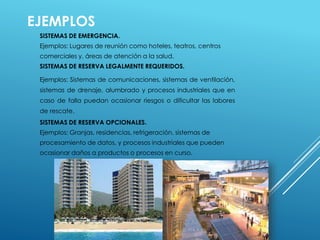

SISTEMAS DE EMERGENCIA.
Ejemplos: Lugares de reunión como hoteles, teatros, centros
comerciales y, áreas de atención a la salud.
SISTEMAS DE RESERVA LEGALMENTE REQUERIDOS.
Ejemplos: Sistemas de comunicaciones, sistemas de ventilación,
sistemas de drenaje, alumbrado y procesos industriales que en
caso de falla puedan ocasionar riesgos o dificultar las labores
de rescate.
SISTEMAS DE RESERVA OPCIONALES.
Ejemplos: Granjas, residencias, refrigeración, sistemas de
procesamiento de datos, y procesos industriales que pueden
ocasionar daños a productos o procesos en curso.

20. SISTEMAS LEGALMENTE REQUERIDOS
FUENTES DE ALIMENTACIÓN

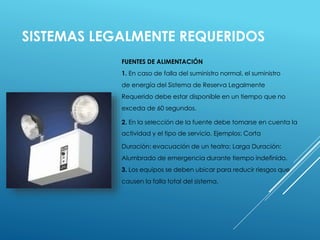

1. En caso de falla del suministro normal, el suministro
de energía del Sistema de Reserva Legalmente
Requerido debe estar disponible en un tiempo que no
exceda de 60 segundos.
2. En la selección de la fuente debe tomarse en cuenta la
actividad y el tipo de servicio. Ejemplos: Corta
Duración: evacuación de un teatro; Larga Duración:
Alumbrado de emergencia durante tiempo indefinido.
3. Los equipos se deben ubicar para reducir riesgos que
causen la falla total del sistema.

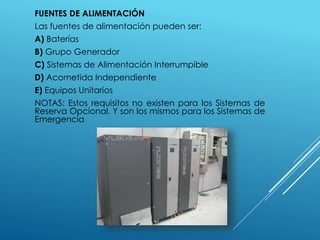

21. FUENTES DE ALIMENTACIÓN
Las fuentes de alimentación pueden ser:
A) Baterías
B) Grupo Generador
C) Sistemas de Alimentación Interrumpible
D) Acometida Independiente
E) Equipos Unitarios
NOTAS: Estos requisitos no existen para los Sistemas de
Reserva Opcional. Y son los mismos para los Sistemas de
Emergencia

22. EJEMPLOS

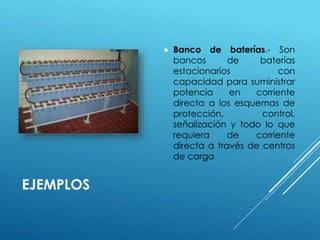

 Banco de baterías.- Son
bancos de baterías
estacionarios con
capacidad para suministrar
potencia en corriente
directa a los esquemas de
protección, control,
señalización y todo lo que
requiera de corriente
directa a través de centros
de carga

23. BATERIAS

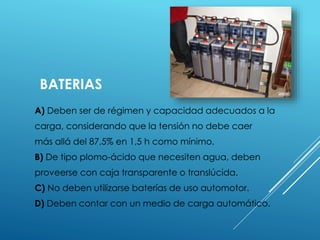

A) Deben ser de régimen y capacidad adecuados a la
carga, considerando que la tensión no debe caer
más allá del 87,5% en 1,5 h como mínimo.
B) De tipo plomo-ácido que necesiten agua, deben
proveerse con caja transparente o translúcida.
C) No deben utilizarse baterías de uso automotor.
D) Deben contar con un medio de carga automático.

24. A) Cargador y relevador
automático y una o varias
lámparas montadas en el
equipo o la opción para
lámparas remotas.
B) Batería recargable para
mantener el 100% de la carga
total durante 1,5 h con un
mínimo del 87,5% de la tensión
nominal.
C) Todo el alumbrado de
acuerdo con los métodos de
alambrado del Capítulo 3 de
la NOM-001-SEDE-2005.

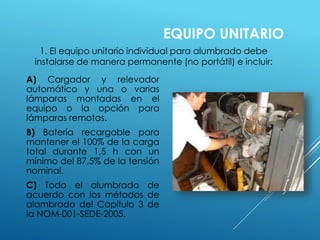

EQUIPO UNITARIO
1. El equipo unitario individual para alumbrado debe
instalarse de manera permanente (no portátil) e incluir:

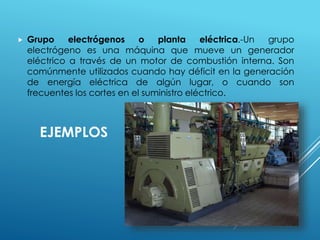

25.  Grupo electrógenos o planta eléctrica.-Un grupo
electrógeno es una máquina que mueve un generador
eléctrico a través de un motor de combustión interna. Son
comúnmente utilizados cuando hay déficit en la generación
de energía eléctrica de algún lugar, o cuando son
frecuentes los cortes en el suministro eléctrico.
EJEMPLOS

26. EJEMPLOS

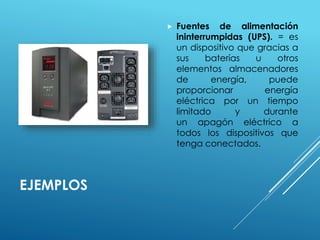

 Fuentes de alimentación
ininterrumpidas (UPS). = es
un dispositivo que gracias a
sus baterías u otros
elementos almacenadores
de energía, puede
proporcionar energía
eléctrica por un tiempo
limitado y durante
un apagón eléctrico a
todos los dispositivos que
tenga conectados.

27.  Con toda la información que se encontró nos dimos
cuenta que las instalaciones de sistemas de
emergencia son muy necesarias tanto como en
hospitales, casas habitacionales, edificios etc. Ya
que se pueden prevenir y evitar un accidente.
CONCLUSIÓN

28. (1)http://likinormas.micodensa.com/Norma/acometidas_medidores/si
stemas_emergencia_instalados_cliente/generalidades_7_6_sistemas_e
mergencia_instalados_cliente#heading_1
(2) http://subestacionesdedistribucin.blogspot.mx/2012/10/bancos-de-baterias.
html
(3) http://es.wikipedia.org/wiki/Grupo_electr%C3%B3geno
(4) http://es.wikipedia.org/wiki/Suministro_de_alimentaci%C3%B3n_inin
terrumpida
BIBLIOGRAFÍA
