El documento habla sobre los sistemas de seguridad anti-intrusión, explicando que actualmente hay un aumento en las medidas de seguridad debido al aumento de actos violentos. Describe los diferentes tipos de riesgos como los naturales, tecnológicos o sociales/antisociales y las personas y bienes que pueden ser afectados. También analiza los agentes causantes de riesgos como los laborales, técnicos o derivados de actos antisociales.

1. SISTEMAS DE SEGURIDAD Nociones, funciones y conexiones básicas de los Sistemas de Seguridad Anti-intrusión.

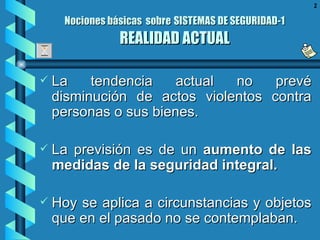

2. Nociones básicas sobre SISTEMAS DE SEGURIDAD-1 REALIDAD ACTUAL La tendencia actual no prevé disminución de actos violentos contra personas o sus bienes. La previsión es de un aumento de las medidas de la seguridad integral. Hoy se aplica a circunstancias y objetos que en el pasado no se contemplaban.

3. ¿QUIÉN CAUSA EL DAÑO? Riesgos de la Naturaleza Riesgos Tecnológicos Actividades sociales / antisociales ¿QUIÉN RECIBE EL DAÑO? Las personas, los bienes, el medio ambiente ¿DÓNDE SE LOCALIZA? Vivienda, industria, bienes públicos, máquinas Nociones básicas sobre SISTEMAS DE SEGURIDAD-2 ASPECTOS A CONSIDERAR

4. AGENTES CAUSANTES Riesgos derivados de la actividad laboral o social: como hurtos, sabotaje, incendios provocados, desfalcos, espionaje industrial, etc. Riesgos técnicos: ligados a las instalaciones, sus dimensiones y a la actividad desarrollada: como avería de componentes o sistemas, incendio, etc. Riesgos derivados de actos antisociales: influido por la ubicación, dimensión y actividad, como hurtos, fraude, robos, atracos, atentados, vandalismo, etc. Nociones básicas sobre SISTEMAS DE SEGURIDAD-3 ANÁLISIS DE RIESGOS

5. Nociones básicas sobre SISTEMAS DE SEGURIDAD-4 ¿CÓMO ACTUAR? : PLANIFICACIÓN Cada circunstancia y caso requiere soluciones específicas. Hacer un estudio “in situ” para conocer los riesgos reales , para: Tratar de evitarlos, reducirlos, o ¿aceptarlos? ¿Qué se va a proteger? ¿Contra qué se va a proteger? ¿Obtenemos suficientes beneficios?

6. Nociones básicas sobre SISTEMAS DE SEGURIDAD-5 TÉCNICAS DE PROTECCIÓN ANTI-INTRUSIÓN, ROBO. CONTRA ATRACO. ALARMAS TÉCNICAS. CONTRA INCENDIOS CIRCUITO CERRADO DE TV (CCTV) CONTROL DE ACCESOS

7. Nociones básicas sobre SISTEMAS DE SEGURIDAD-5 GRADOS DE PROTECCIÓN SEGURIDAD TOTAL: ¿Es posible? ¿Es eficaz al 100%? No todo siempre es previsible. SEGURIDAD EQUILIBRADA: Análisis adecuado a las circunstancias Adaptada a las necesidades; la más empleada SEGURIDAD ÓPTIMA: Seguridad equilibrada en grandes instalac. Previene mejoras y ampliaciones de nuevos sistemas. Empleada en instalac. complejas.

8. FUNCIONES BÁSICAS DE UN SISTEMA DE ALARMA ( A.I.) AUTONOMÍA PROPIA - INDEPENDENCIA DE LA RED, BATERÍAS RECARGABLES. SEÑALIZACIÓN SONORA Y ÓPTICA AUTONOMÍA Y TEMPORIZACIÓN. PUESTA EN MARCHA DE ACCESO RESTRINGIDO - LLAVE, CÓDIGO.

9. FUNCIONES BÁSICAS DE UN SISTEMA DE ALARMA ( A.I.) - CIRCUITOS VARIOS CIRCUITOS O ”ZONAS”: CIRCUITO DE CONEXIÓN Y DISPARO TEMPORIZADO. CIRCUITO DE DISPARO INSTANTÁNEO. CIRCUITO ANTISABOTAJE DE 24h - EN SENSORES, ACCESORIOS, ETC DENOMINADO “TAMPER” LAZO de 24h. CIRCUITO ANTIATRACO O PÁNICO .

10. OTRAS FUNCIONES DE UTILIDAD-1 CAPACIDAD DE ALIMENTAR DETECTORES A 12V c.c. CONTACTOS LIBRES DE TENSIÓN CIRCUITOS DE DISPARO BALANCEADOS – (MAYOR SEGURIDAD ANTISABOTAJE) CONEXIÓN DE ALARMAS TÉCNICAS DOMÉSTICAS - GAS, AGUA, ETC.

11. OTRAS FUNCIONES DE UTILIDAD-2 SALIDAS PARA AVISADORES TELEFÓNICOS - POLICÍA. CONTROL DE ACCESOS - CON TARJETA MAGNÉTICA O CÓDIGO. CENTRALES INALÁMBRICAS - VÍA RADIO Power Max (6’20 m)

12. CENTRAL DE ALARMAS TS400 CARACTERÍSTICAS TÉCNICAS DISPONE 4 ZONAS INDEPENDIENTES. PUESTA EN MARCHA , PROGRAMACIÓN DE ZONAS Y TIEMPOS POR TECLADO. AUTOPROTEGIDA. BATERÍA INCORPORADA.

13. GRÁFICO DE LA INSTALACIÓN CENTRAL DE ALARMAS BATERÍA 12V RECARGABLE SENSORES DETECTORES PULSADOR SIRENA-LUCES MODEM TELEFÓNICO LLAVE -TECLADO - TARJETA-TF MÓVIL ENTRADAS SALIDAS MANDO Y CONTROL RED 220V

14. CONEXIÓN DE LAS LÍNEAS DE AVISO TIPOS DE CONEXIÓN DE CIRCUITOS DE DISPARO SE ANULA ABRIENDO EL CIRCUITO AL INICIO CONTACTOS NA EN PARALELO DISPARO AL CIERRE CONTACTOS NC EN SERIE SE ANULA CERRANDO EL CIRCUITO AL INICIO DISPARO AL ABRIR

15. CONEXIÓN DE LAS LÍNEAS DE AVISO LÍNEAS BALANCEADAS O DE DISPARO DIFERENCIAL DISPARO AL VARIAR LA RESISTENCIA DEL CIRCUITO CONTACTOS N.C. EN SERIE Y RESISTENCIA FINAL DE CARGA CONTACTOS N.A. EN PARALELO Y RESISTENCIA FINAL DE CARGA CORRIENTE DE CARGA Rc MAYOR SEGURIDAD Rc

16. CONEXIÓN DE LAS LÍNEAS DE AVISO COMBINACIÓN DE LÍNEAS BALANCEADAS RAMA DE CONTACTOS N.C. EN SERIE Y Rc RAMA DE CONTACTOS N.A. EN PARALELO Rc OFRECEN MAYOR DIFICULTAD DE SABOTAJE NO SE PUEDEN ANULAR NI CORTANDO NI AL PUENTEAR LA LÍNEA

17. EXISTEN C.A. DE TECNOLOGÍA DIGITAL, PARA GRANDES INSTALACIONES. TODAS LAS ZONAS SE CABLEAN CON 2 HILOS EN CABLE APANTALLADO. CADA DETECTOR TIENE UNA DIRECCIÓN ÚNICA, p.e. 001100, 001101, 001110, 001111 EL TIPO DE ACTUACIÓN DE CADA ZONA SE PROGRAMA DESDE LA CENTRAL O DESDE UN PC CONECTADO A LA CENTRAL. CONEXIÓN DE LAS LÍNEAS DE AVISO LÍNEAS DIGITALES MULTIPLEXADAS

18. CONEXIÓN DE LAS LÍNEAS DE AVISO LÍNEAS DIGITALES EN BUS ESPECÍFICO Hasta 500 m de distancia 2 hilos para alimentación y 2 para comunicación en BUS Cable de pares trenzados. Sensor y tamper en la misma zona Identificación de cinco estados: Alta resistencia Baja resistencia Cortocircuito Tamper Alarma ZONA N.C. ALARMA N.C. TAMPER 1K, 1% 1K, 1%
