1. PROGRAMA DE
INGENIERÍA CIVIL
INSTALACIONES
Sesión 8
Circuitos en conexión, serie y paralelo:
Dimensionamiento de circuitos derivados.
Diagrama unifilar.
EN EDIFICACIONES

2. Resultado de
aprendizaje
Aplica sus conocimientos en
sistemas de circuitos y redes
eléctricas en edificaciones
Evidencia de
aprendizaje
Informe académico: Circuitos en
conexión

3. Contenido
Instalaciones Eléctricas en
Interiores
Circuitos en conexión, serie y paralelo:
Dimensionamiento de circuitos derivados.
Diagrama unifilar. Normatividad técnica
vigente. Elementos de un circuito eléctrico y
simbología

4. Revisa el
siguiente
video:
Diferencia entre instalación monofásica y trifásica

5. Después de haber visualizado el video en la
slide anterior, reflexionamos y
respondemos las siguientes
interrogantes:
01 Que opinan del video
02 Alguna pregunta sobre el video
03 Que podemos concluir sobre el video

6. Tema
Instalaciones
Eléctricas en
Interiores

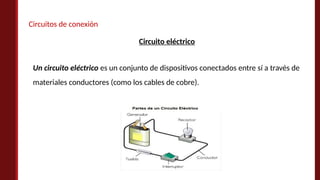

7. Circuito eléctrico
Un circuito eléctrico es un conjunto de dispositivos conectados entre sí a través de
materiales conductores (como los cables de cobre).
Circuitos de conexión

8. Circuitos de conexión

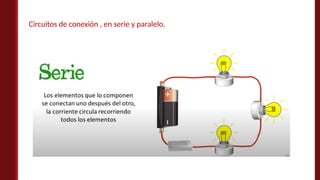

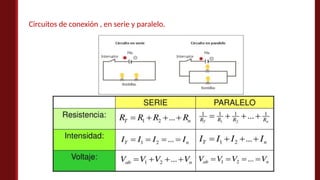

9. Circuitos de conexión , en serie y paralelo.

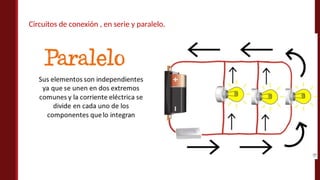

10. Circuitos de conexión , en serie y paralelo.

11. Circuitos de conexión , en serie y paralelo.

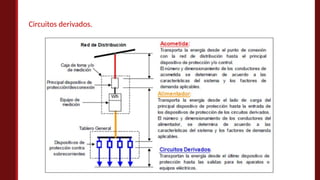

12. Circuitos derivados.

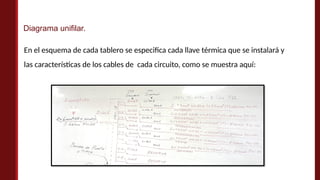

13. Diagrama unifilar.
En el esquema de cada tablero se especifica cada llave térmica que se instalará y
las características de los cables de cada circuito, como se muestra aquí:

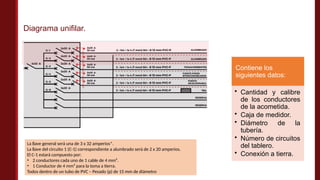

14. Diagrama unifilar.
La llave general será una de 3 x 32 amperios*.
La llave del circuito 1 (C-1) correspondiente a alumbrado será de 2 x 20 amperios.
El C-1 estará compuesto por:
• 2 conductores cada uno de 1 cable de 4 mm².
• 1 Conductor de 4 mm² para la toma a tierra.
Todos dentro de un tubo de PVC – Pesado (p) de 15 mm de diámetro
Contiene los
siguientes datos:
• Cantidad y calibre
de los conductores
de la acometida.
• Caja de medidor.
• Diámetro de la
tubería.
• Número de circuitos
del tablero.
• Conexión a tierra.

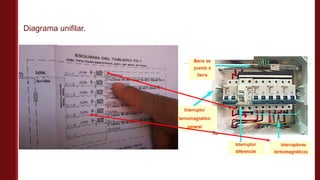

15. Diagrama unifilar.

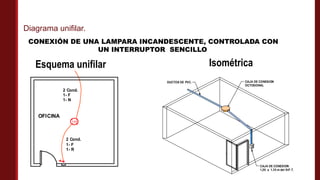

16. CONEXIÓN DE UNA LAMPARA INCANDESCENTE, CONTROLADA CON
UN INTERRUPTOR SENCILLO
100
2 Cond.
1- F
1- N
2 Cond.
1- F
1- R
OFICINA
Esquema unifilar Isométrica
CAJA DE CONEXION
1,20 a 1.35 m del N.P.T.
DUCTOS DE PVC. CAJA DE CONEXION
OCTOGONAL
Diagrama unifilar.

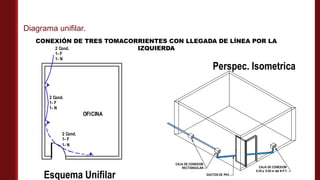

17. CONEXIÓN DE TRES TOMACORRIENTES CON LLEGADA DE LÍNEA POR LA
IZQUIERDA
2 Cond.
1- F
1- N
OFICINA
2 Cond.
1- F
1- N
2 Cond.
1- F
1- N
Esquema Unifilar
CAJA DE CONEXION
0.30 a 0.50 m del N.P.T.
DUCTOS DE PVC.
CAJA DE CONEXION
RECTANGULAR
Perspec. Isometrica
Diagrama unifilar.

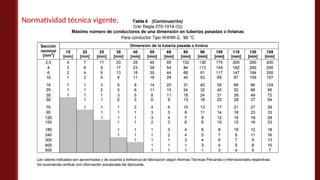

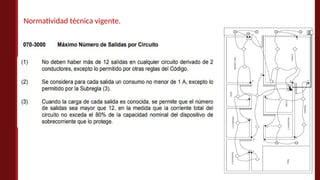

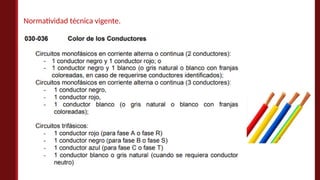

18. Normatividad técnica vigente.

19. Normatividad técnica vigente.

20. Normatividad técnica vigente.

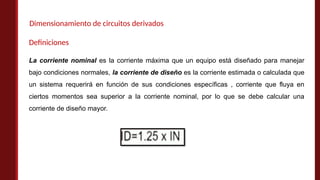

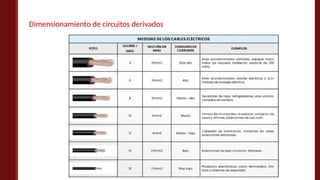

21. Dimensionamiento de circuitos derivados

22. Dimensionamiento de circuitos derivados
La corriente nominal es la corriente máxima que un equipo está diseñado para manejar
bajo condiciones normales, la corriente de diseño es la corriente estimada o calculada que
un sistema requerirá en función de sus condiciones específicas , corriente que fluya en
ciertos momentos sea superior a la corriente nominal, por lo que se debe calcular una
corriente de diseño mayor.
Definiciones

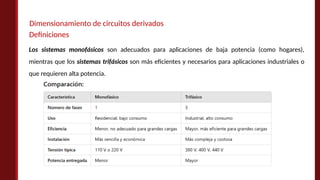

23. Dimensionamiento de circuitos derivados
Los sistemas monofásicos son adecuados para aplicaciones de baja potencia (como hogares),
mientras que los sistemas trifásicos son más eficientes y necesarios para aplicaciones industriales o
que requieren alta potencia.
Definiciones

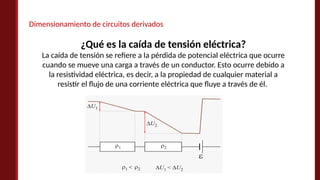

24. ¿Qué es la caída de tensión eléctrica?
La caída de tensión se refiere a la pérdida de potencial eléctrica que ocurre
cuando se mueve una carga a través de un conductor. Esto ocurre debido a
la resistividad eléctrica, es decir, a la propiedad de cualquier material a
resistir el flujo de una corriente eléctrica que fluye a través de él.
Dimensionamiento de circuitos derivados

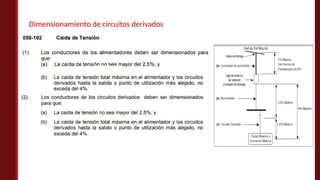

25. Dimensionamiento de circuitos derivados

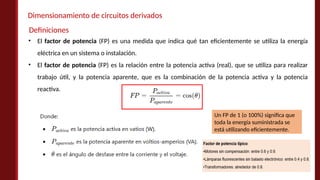

26. • El factor de potencia (FP) es una medida que indica qué tan eficientemente se utiliza la energía
eléctrica en un sistema o instalación.
• El factor de potencia (FP) es la relación entre la potencia activa (real), que se utiliza para realizar
trabajo útil, y la potencia aparente, que es la combinación de la potencia activa y la potencia
reactiva.
Dimensionamiento de circuitos derivados
Un FP de 1 (o 100%) significa que
toda la energía suministrada se
está utilizando eficientemente.
Definiciones

27. Dimensionamiento de circuitos derivados
Definiciones
El coeficiente de resistividad P (ro) de un determinado material, es la resistencia que ofrece un conductor de 1
(un) metro de longitud y 1 (un) mm 2 de sección, confeccionado con dicho material.
Los valores del coeficiente de resistividad de distintos materiales se encuentra tabulado, damos a continuación
algunos ejemplos:

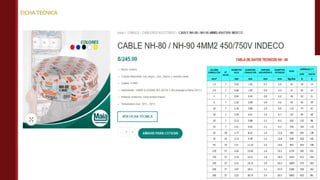

28. FICHA TECNICA

29. FICHA TECNICA

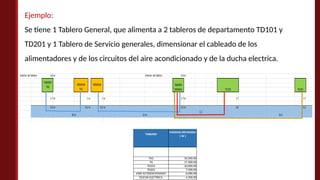

30. Ejemplo:
Se tiene 1 Tablero General, que alimenta a 2 tableros de departamento TD101 y
TD201 y 1 Tablero de Servicio generales, dimensionar el cableado de los
alimentadores y de los circuitos del aire acondicionado y de la ducha electrica.
TSG 10,500.00
TG 17,500.00
TD101 10,000.00
TD201 7,500.00
AIRE ACONDICIONADO 6,000.00
DUCHA ELECTRICA 4,500.00
TABLERO
MAXIMA DEMANDA
( W )
Interior deltablero 0.6 m Interior deltablero 0.6 m
MEDIDOR
TSG
1.7 m 1 m 1 m 1.7 m 1.7 1.7
0.2 m 0.2 m 0.2 m 0.2 m 0.2 0.2
10 m 15 m
1.2
21.2
MEDIDOR
TABLERO
TSG
TABLERO
GENERAL TD101 TD201

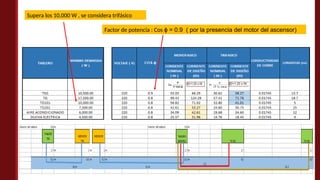

31. Factor de potencia : Cos ϕ = 0.9 ( por la presencia del motor del ascensor)
Supera los 10,000 W , se considera trifásico

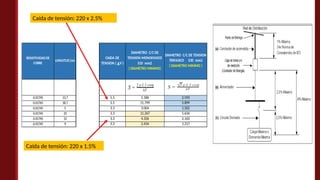

32. Caída de tensión: 220 x 2.5%
Caída de tensión: 220 x 1.5%
0.01745 13.7 5.5 5.186 2.593
0.01745 18.7 5.5 11.799 5.899
0.01745 5 3.3 3.004 1.502
0.01745 25 3.3 11.267 5.634
0.01745 12 3.3 4.326 2.163
0.01745 9 3.3 2.434 1.217
Observación
RESISITIVIDADDE
COBRE
LONGITUD(m)
CAIDA DE
TENSION ( ΔV )
DIAMETRO C/C DE
TENSION MONOFASICO
S10 mm2
( DIAMETRO MINIMO)
DIAMETRO C/C DE TENSION
TRIFASICO S30 mm2
( DIAMETRO MINIMO )

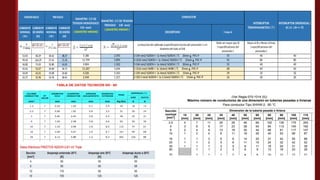

33. CORRIENTE
NOMINAL
( IN )
CORRIENTE
DE DISEÑO
(ID)
CORRIENTE
NOMINAL
( IN )
CORRIENTE
DEDISEÑO
(ID)
I max A
Debe sermayor que ID
( especificaciones del
proveedor )
Mayoral ID y Menoral Imax
( especificaciones del
proveedor)
53.03 66.29 30.62 38.27 5.186 2.593 3-1X4 mm2 N2XOH + 1x 4mm2 N2XOH ( T) 20mm ϕ PVC-P 55 40
99.43 124.29 57.41 71.76 11.799 5.899 3-1X10 mm2 N2XOH + 1x 10mm2 N2XOH ( T) 25mm ϕ PVC-P 95 80
56.82 71.02 32.80 41.01 3.004 1.502 3-1X4 mm2 N2XOH + 1x 4mm2 N2XOH ( T) 20mm ϕ PVC-P 55 40
42.61 53.27 24.60 30.75 11.267 5.634 2-1X16 mm2 NH80 + 1x 16mm2 NH80 ( T) 35mm ϕ PVC-P 68 63
34.09 42.61 19.68 24.60 4.326 2.163 2-1X4 mm2 N2XOH + 1x 4mm2 N2XOH ( T) 15mm ϕ PVC-P 39 32
25.57 31.96 14.76 18.45 2.434 1.217 2-1X2.5 mm2 N2XOH + 1x 2.5mm2 N2XOH ( T) 15mm ϕ PVC-P 24 20
TRIFASICO
MONOFASICO
DIAMETRO C/C DE
TENSION MONOFASICO
S10 mm2
( DIAMETRO MINIMO)
DIAMETRO C/C DE TENSION
TRIFASICO S30 mm2
( DIAMETRO MINIMO )
Laelecccion del cableado (especificacion tecnicadel proveedor ) y el
diametro del tubo al CNE
CONDUCTOR
DESCRIPCION
INTERRUPTOR
TERMOMAGNETICO ( T )
INTERRUPTOR DIFERENCIAL (
ID ) A ( ID => IT)
20
40
80
40
63
32

34. Simbología para una vivienda unifamiliar
Primer Piso Segundo Piso

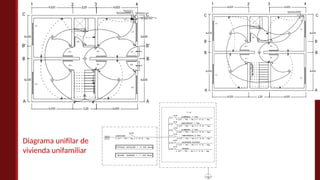

35. Diagrama unifilar de
vivienda unifamiliar

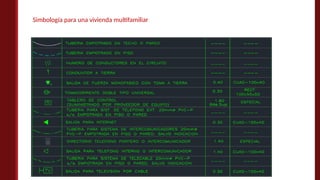

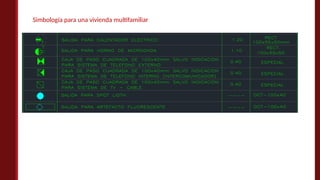

36. Simbología para una vivienda multifamiliar

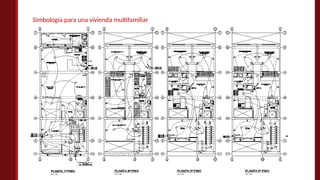

37. Simbología para una vivienda multifamiliar

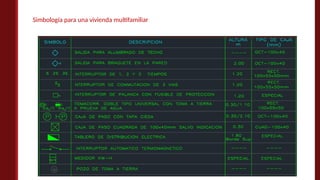

38. Simbología para una vivienda multifamiliar

39. Simbología para una vivienda multifamiliar

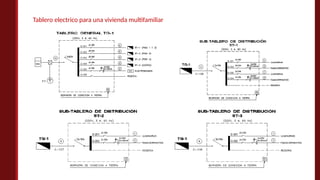

40. Tablero electrico para una vivienda multifamiliar

41. Autoevaluación
Sesión 8

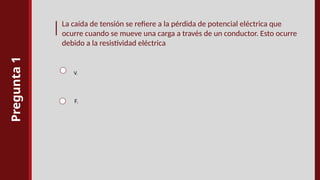

42. Pregunta
1
La caída de tensión se refiere a la pérdida de potencial eléctrica que
ocurre cuando se mueve una carga a través de un conductor. Esto ocurre
debido a la resistividad eléctrica
V.
F.

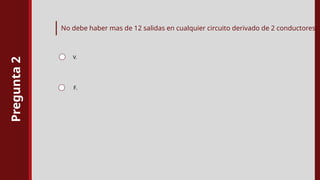

43. Pregunta
2
No debe haber mas de 12 salidas en cualquier circuito derivado de 2 conductores.
V.
F.

44. Pregunta
3
Como se calcula el diámetro mínimo con caída de tensión trifásico.

45. Conclusiones
Autoevaluación
¡Vamos por más logros!
¡Felicitaciones!
Ha concluido la autoevaluación

46. Conclusiones
• Un circuito eléctrico es un conjunto de
dispositivos conectados entre sí a través de
materiales conductores (como los cables de
cobre).
• Los sistemas monofásicos son adecuados para
aplicaciones como hogares), mientras que los
sistemas trifásicos para aplicaciones industriales
• La corriente máxima que un equipo está diseñado
para manejar bajo condiciones normales, mientras
que la corriente de diseño es la corriente
estimada en función de sus condiciones
específicas de operación.

47. Aplicando lo
aprendido: Actividad grupal :
Informe académico: Circuitos en
conexión
