2. * Ejecutar una instalación eléctrica semivisible usando
canaletas.
* Identificar el recorrido y los componentes de una instalación
eléctrica semivisible.
* Explicar las funciones de un tablero de distribución.
Con esta tarea usted empezará a adquirir los conocimientos necesarios que le van a
permitir realizar instalaciones eléctricas usando canaletas de PVC, muy difundidas en
la industria.
Además adquirirá los conocimientos necesarios para explicar las funciones de un
tablero de distribución en una instalación eléctrica.
3. * Circuito eléctrico.- es el conjunto de componentes unidos
entre sí que permiten el paso de la corriente eléctrica o
electricidad.
* Partes de un circuito eléctrico:
* Generador.
* Cables y Conectores.
* Elementos de Control.
* Elementos de protección.
* Receptor.
4.
5. El interruptor diferencial protegerá a las
personas de un contacto directo
y un contacto indirecto con la corriente.

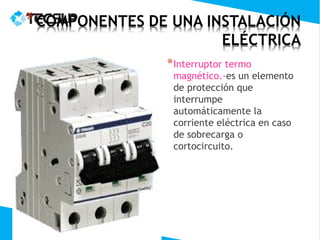

7. * Interruptor termo
magnético.-es un elemento
de protección que
interrumpe
automáticamente la
corriente eléctrica en caso
de sobrecarga o
cortocircuito.
8.
9.
10. * Interruptor diferencial.-es
un dispositivo
electromecánico que se
coloca en las instalaciones
eléctricas con el fin de
proteger a las personas de
las caídas a tierra o masa
de los aparatos.
11.
12.
13. * Lámparas incandescentes.-
están formadas por un hilo de
wolframio que se calienta por
efecto Joule alcanzando
temperaturas tan elevadas
que empieza a emitir luz
visible. Para evitar que el
filamento se queme en
contacto con el aire, se rodea
con una ampolla de vidrio a la
que se le ha hecho el vacío o
se ha rellenado con un gas.
14. *Iluminación
fluorescente.-
*Aportan más luminosidad
con menos watt de
consumo.
*Tienen bajo consumo de
corriente eléctrica.
*Poseen una vida útil
prolongada (entre 5 mil y
7 mil horas).
*Tienen poca pérdida de
energía en forma de
calor
15.
16. * Interruptor.-formado por dos
contactos metálicos, uno fijo
y el otro móvil, sobre un
soporte aislante
* En la posición abierta no deja
pasar la corriente, se
comporta como una
resistencia de valor infinito.
* En la posición cerrada
permite el paso de la
corriente, se comporta como
una resistencia de un valor
nulo.
17.
18. * Tomacorriente.-Pone en
contacto eléctrico la tensión
de la red con el receptor por
medio de una canalización
fija. Sus contactos han de
soportar la corriente que
consuma el receptor sin
producirse calentamiento
alguno.
19.
20.
21.
22.
23. * Distribuir la energía * 3. Proveer a cada instalación
eléctrica en diversos eléctrica de circuitos
circuitos o ramales según independientes para su
sea las necesidades del conexión o desconexión, sin
usuario. afectar a otro circuito de la
* 2. Proteger en forma misma red o instalación.
independiente cada circuito
o ramal contra
cortocircuitos y/o
sobrecargas.
24.
25.
26.
27.
28. Representar en forma simple, cómoda y la mas
clara posible, los distintos elementos que
encuentra el técnico en la industria y que se
emplean en la construcción o montaje de los
circuitos electrónicos.
Facilitan el estudio y la comprensión del
funcionamiento de una instalación o parte de
ella. Por eso se representan todos los
dispositivos, conductores, uniones mecánicas y
condiciones de interdependencia que
intervengan en el funcionamiento descrito o
estudiado.

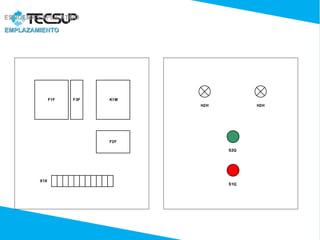

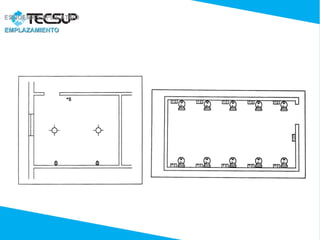

29. ESQUEMAS ELÉCTRICOS
CLASIFICACIÓN
CLASIFICACIÓN
ESQUEMA ESQUEMA DE
ESQUEMA MIXTO
EXPLICATIVO REALIZACIÓN
GENERAL DE TRAZO
FUNCIONAL
CONEXIONES DISCONTÍNUO
EMPLAZAMIENTO ó CANALIZACIÓN
MULTIFILAR
ESTRUCTURAL ENTUBADO
PRICIPIO EMPALME DE
(DESARROLLADO) REDES
PLANOS
40. DIAGRAMA DE CARGA
Es la distribución de cargas, en
forma unifilar, de un tablero
general de distribución o de una
subestación o de un centro de
transformación.

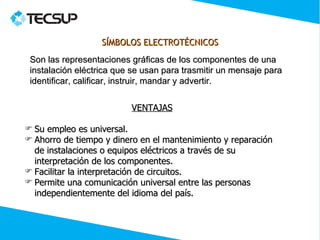

41. SÍMBOLOS ELECTROTÉCNICOS
Son las representaciones gráficas de los componentes de una
instalación eléctrica que se usan para trasmitir un mensaje para
identificar, calificar, instruir, mandar y advertir.
VENTAJAS
Su empleo es universal.
Ahorro de tiempo y dinero en el mantenimiento y reparación
de instalaciones o equipos eléctricos a través de su
interpretación de los componentes.
Facilitar la interpretación de circuitos.
Permite una comunicación universal entre las personas
independientemente del idioma del país.
42. SIMBOLOS ELECTRICOS
corriente continua
s interruptor simple
corriente alterna
s 3 conmutador
de tres vías
tres conductores
s 4
conmutador de
cuatro vías
zumbador
tuberia empotrada
en pared o techo
tomacorriente
monofásico tuberia empotrada
en piso
tomacorriente
trifásico bobina de relé
salida de bobina de
alumbrado temporizador
contacto normalmente
pulsador cerrado de relé
contacto normalmente
cruce sin conexión abierto de relé
contacto normalmente
cruce con conexión cerrado de temporizador
contacto normalmente
fluorescente abierto de temporizador
pulsador normalmente
s arrancador
cerrado (parada)
reactor pulsador normalmente
abierto (marcha)
tablero de
distribución interruptor
termomagnético
fusible
43. CARACTERÍSTICAS
Debe ser lo más simple posible para facilitar su
dibujo y evitar pérdida de tiempo en su
representación.
Debe ser claro y preciso.
Debe indicar esquemáticamente el
funcionamiento del aparato en un circuito.
Deben evitarse los dibujos de figuras
pictográficas porque los símbolos están
destinados para diagramar a circuitos eléctricos.
El nombre del símbolo debe ser preciso y claro.
47. 1. El esquema correspondiente a la instalación es:
A) B) C) D) E)
48. En los planos que se muestran, complete los tramos de las conexiones que se
deben efectuar para el circuito de Iluminación y Tomacorrientes.
49. Modificar el esquema eléctrico que se muestra, mediante 03 luminarias en la sala,
y aumentar dos tomacorriente en la cocina, asimismo verificar si esta bien el
circuito de alumbrado de la habitación, en todo caso dibujarlo correctamente.
50. Determinar el tipo de Representación que se muestra:
a) ……………………………………. b)…………………………………………….
c) …………………………………… d)……………………………………………….
51.

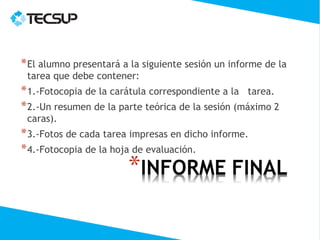

52. * El alumno presentará a la siguiente sesión un informe de la
tarea que debe contener:
* 1.-Fotocopia de la carátula correspondiente a la tarea.
* 2.-Un resumen de la parte teórica de la sesión (máximo 2
caras).
* 3.-Fotos de cada tarea impresas en dicho informe.
* 4.-Fotocopia de la hoja de evaluación.
