El documento describe los componentes básicos de un sistema eléctrico. Explica que un sistema eléctrico está compuesto por elementos de producción, transporte y distribución de energía eléctrica desde los centros de producción hasta los puntos de consumo. También describe las subdivisiones de una red eléctrica como subestaciones, redes de distribución primaria y secundaria, y sistemas de utilización.

1. SISTEMAS ELECTRICOS
 SISTEMA  Es el conjunto de
ELECTRICO los elementos de
producción,
transporte y
distribución, que
unen los centros de
producción con los
puntos de consumo

2. SUB-DIVISIÓN DE UN SE

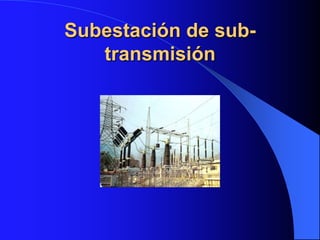

3. Subestación de sub-
transmisión

4. Red de distribución primaria
 1 kV U < 30 kV

5. Red de distribución
secundaria
 U < 1 kV

6. Sistema de utilización
 Instalaciones que llevan la energía
eléctrica desde el punto de entrega
(medidor de energía), al tablero de
distribución y los diferentes circuitos
derivados que forman parte de las
instalaciones interiores.

7. Acometida domiciliaria

8. EFECTOS DE LA CORRIENTE
SOBRE EL CUERPO HUMANO

9. EFECTOS DE LA CORRIENTE
SOBRE EL CUERPO HUMANO

10. Tensión trifásica 380/220V
 Se dice así, a
aquella tensión que
se obtiene
directamente de una
fase viva y otra fase
viva (380V) o entre
una fase y neutro
(220V) .

11. INSTALACIONES
ELÉCTRICAS
 Conjunto de elementos y dispositivos,
conectados en forma ordenada paras
cumplir una determinada función
eléctrica.
 Toda instalación eléctrica debe permitir
la EFICAZ CONDUCCIÓN, CONEXIÓN
Y PROTECCIÓN de un determinado
equipo o aparato eléctrico .

12. TIPOS DE INSTALACIONES
ELÉCTRICAS
 Exteriores:
 Es la instalación eléctrica que se
desarrolla en las redes de distribución
primaria y secundaria,utilizando
conductores subterráneos.
 Interiores :En
viviendas, residencias, comercio y la
industria en general.

13. DEFINICIONES BÁSICAS
 Alimentador :Conductores de un
circuito, que transmiten la energía
eléctrica al medidor de energía.
Acometida :Parte de la instalación
eléctrica comprendida entre la red de
distribución y el contador de energía.

14. COMPONENTES DE UNA
INSTALACIÓN ELÉCTRICA
INDUSTRIAL
 -Las canalizaciones y tuberias
eléctricas.
 -Los conductores eléctricos.
 -Los dispositivos de protección y
maniobra

15. CONDUCTORES
 La mayor parte de los conductores
eléctricos están hechos de cobre o
aluminio por ser materiales con mayor
conductividad y un costo bajo.
 Comparativamente el aluminio es 16%
menos conductor que el cobre, pero
mucho más liviano.

16. CONDUCTORES
ELÉCTRICOS

18. CLASIFICACIÓN DE LOS CONDUCTORES
ELÉCTRICOS AISLADOS
SEGÚN EL NÚMERO DE
SEGÚN SU CONSTITUCIÓN SEGÚN SU USO
POLOS
ALAMBRE UNIPOLARES USO GENERAL
CORDÓN MULTIPOLARES CABLES DE ENERGÍA
CABLE

19. Código para la denominación de cables:
N :Conductor normalizado.
K :Camiseta de plomo. Si va después de la N, conductor de cobre con aislamiento de papel impregnado en
aceite.
B :Armadura de cinta de acero.
A :Capa externa de yute impregnada en alquitrán.
F :Armadura de alambre chato.
R :Armadura de alambre redondo.
G :Espirales en los dos sentidos (sólo para F o R).
B :Espirales de flejes de acero en los dos sentidos (después de RG o FG).
A después de N :Conductores de aluminio.
E después de K :Cable con tres envolturas de plomo.
O después de F o R :Armadura de alambre abierta.
A, al final :Capa adicional de yute alquitranado.
H delante de K :Conductores metalizados.
Y :Aislamiento termoplástico.
X en lugar de N :Cables que se apartan de las normas.
Ejemplo:
NKY: :Conductor normalizado de cobre con aislamiento de papel impregnado en aceite y
termoplástico.
NYY :Conductor normalizado con doble aislamiento de material termoplástico.
NKBA :Conductor normalizado de cobre, con aislamiento de papel impregnado en aceite, armadura de cinta
de acero y una capa exterior de yute alquitranado.

20. Código para la denominación de alambres
MATERIAL:
R :Goma.
Ru :Goma con látex.
T :Termoplástico.
C :Algodón.
N :Nylon.
V :Tela barnizada.
A :Asbesto.
L :Plomo.
P :Polietileno.
PROPIEDAD:
W :Resistente a la humedad (60°).
H :Resistente al calor.
SB :Retardador de llama.
WP :Resistente a la intemperie.
F después de R o T :Para uso especial en luminarias.
F al final :A prueba de flama.
ARMADURA:
A después de L :Armadura de aluminio.
B después de L :Armadura de bronce.
S después de V :Armadura de acero.

21. Conductores de cobre y
aluminio

22. CLASIFICACIÓN DE LOS
CONDUCTORES ELÉC.
 Por su
constitución:
 Se dividen en hilos
(alambres),
cordones y cables.

23. CLASIFICACIÓN DE LOS
CONDUCTORES ELÉC.
 Por el número de polos: Se dividen
en unipolares y multipolares.
 Los conductores unipolares son
aquellos que están constituidos por un
solo hilo, cordón o cable, mientras que
los multipolares son aquellos que están
constituidos por varios hilos, cordones o
cables aislados entre sí.

24. CLASIFICACIÓN DE LOS
CONDUCTORES ELÉC.
Por su aislamiento
 Un conductor eléctrico se considera aislado
cuando está protegida por algún tipo de
material aislante. Los productos utilizados en
el aislamiento de los conductores son
principalmente materiales termoplásticos
(cloruro de polivinilo, polietileno, poliestireno)
o el papel impregnado en aceite.

25. CLASIFICACIÓN DE LOS
CONDUCTORES ELÉC.
 Por su aislamiento
los conductores se
pueden clasificar
en:
 -Conductores de
uso general.

26. CLASIFICACIÓN DE LOS
CONDUCTORES ELÉC.
 Cables de energía

29. •Es un empalme que es usado en
cajas de paso .Terminales o
centros de luz:
A)Empalme de derivación.
B)Empalme de prolongación
C)Empalme entorchado.
D)Empalme de forma de cola.
E)NA

30. CALIBRE DE LOS
CONDUCTORES
 Sistema Métrico Decimal
 El calibre de los conductores según la
“Internacional Electrotechmical
Commission” (IEC) se mide de acuerdo a su
área transversal en milímetros cuadrados;
así tenemos las siguientes secciones
normalizadas: 1,5 mm2, 2,5; 4; 6; 10; 16;
25; 35; 50; 70; 95; 120; 150; 185; 240; 240;
300; 400; 500 mm2, etc.

31. CALIBRE DE LOS
CONDUCTORES
 El calibre de los conductores según la
“American Wire Gage” (AWG) se
designa mediante números que
representan aproximadamente los
pases sucesivos del proceso de
estirado del alambre durante su
fabricación. Este sistema tiene las
siguientes características:

32. CALIBRE DE LOS
CONDUCTORES
 La relación entre los diámetros de dos
calibres AWG consecutivos de mayor a
menor es 1,123

 Ejemplo: 15 AWG =1,450 mm
 14 AWG =1,450 mm x 1,123 = 1,628
mm

33. CALIBRE DE LOS
CONDUCTORES
 La relación a nivel de sección es de
1,26
 Ejemplo:

 17 AWG = 1,038 mm2
 16 AWG = 1,038 mm2 x 1,26 =
1,309 mm2


34. CALIBRE DE LOS
CONDUCTORES
 A un número mayor le corresponde un
hilo de menor diámetro

 Ejemplo:

 24 AWG = 0,515 mm
 12 AWG = 2,053 mm

35. CALIBRE DE LOS
CONDUCTORES
Sistema MCM
 En las tablas de conductores inglesas y
americanas se emplea el “mil circular
mil” (MCM) como unidad normal para el
calibre de los conductores.

36. CALIBRE DE LOS
CONDUCTORES
 El “circular mil” (CM) es un círculo que
tiene un diámetro de 0,001” (una
milésima de pulgada); luego se tendrá:

 1 C.M. = 25,4 x 0,001; (1” = 25,4
mm)
 = 0,0254 mm

37. CALIBRE DE LOS
CONDUCTORES
 El área del C.M. será :
2
D2 0,0254
Area C.M. 0,005 mm 2
4 4

38. CALIBRE DE LOS
CONDUCTORES
 Como:
 Area MCM = 0,5 mm2

 Las medidas normalizadas para los
calibres de los conductores en MCM
son: 250 MCM, 300 MCM, 350 MCM,
400 MCM, 500 MCM.

39. Preguntas
 un empalme que está sometido a un elevado
esfuerzo mecánico
 Los interruptores generalmente se ponen a
los lados de las puertas a una altura del
nivel del piso terminado de

40.  unidad de disparo térmico en un interruptor
termo magnético , actúa frente a
 tablero de distribución debe instalarse a una
altura
 Los tubos de plástico no deben usarse en
ambientes donde la temperatura es superior
a

41. Se quiere realizar una instalación eléctrica de baja tensión en un
Ambiente en la cual su potencia máxima es de 6943.2watts
¿Determinar el número del alambre según tabla sabiendo que
J= 6 A/mm2?
A)8
B)10
C)12
D)14
E)16

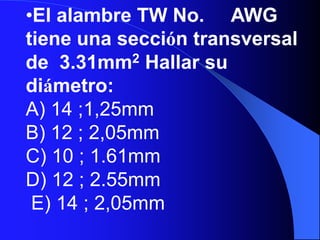

42. •El alambre TW No. AWG
tiene una sección transversal
de 3.31mm2 Hallar su
diámetro:
A) 14 ;1,25mm
B) 12 ; 2,05mm
C) 10 ; 1.61mm
D) 12 ; 2.55mm
E) 14 ; 2,05mm

43. CANALIZACIONES
ELÉCTRICAS
 Estas son las tuberías, las bandejas o
charolas, las canaletas o ductos aéreos,
las zanjas, los ductos subterráneos y
los canales subterráneos.

44. INSTALACION ELÉCTRICA INDUSTRIAL
COMPONENTES
CANALETAS DE PVC
Canaleta No Ranurada
Canaleta No Ranurada
Canaleta Ranurada

46.  Tubos de PVC.-policloruro de vinilo,
pueden ser de :
 Clase liviana SEL y clase pesada SAP ,
se fabrican en unidades de tres metros
de longitud con diámetros de ¾” , 1”
hasta 1,5” .No deben usarse en
ambientes donde la temperatura supere
los 50°C.

50. •Los tubos de plástico no deben usarse
en ambientes donde la temperatura es
superior a:
A)500C
B) 900C
C) 120 0C
D) 200 0C
E)NA

51. •Es un esquema eléctrico
explicativo:
A)El esquema general de
conexiones.
B)El esquema multifilar.
C)El esquema funcional
D)El esquema de canalización.
E)NA

52.  El esquema unifilar correspondiente es :




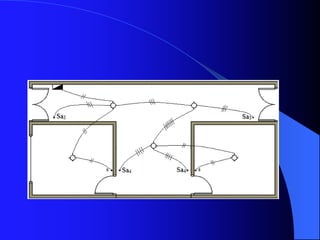

58. •El squema correspondiente a la instalación es:
A) B) C) D) E)

59.  La instalación correcta de una lámpara
fluorescente es

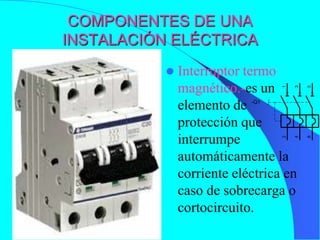

60. COMPONENTES DE UNA
INSTALACIÓN ELÉCTRICA
 Interruptor termo
magnético.-es un
1
3
5
elemento de -Q1
protección que
interrumpe
2
4
6
automáticamente la
corriente eléctrica en
caso de sobrecarga o
cortocircuito.

61. COMPONENTES DE UNA
INSTALACIÓN ELÉCTRICA
 Interruptor
diferencial.-es un
dispositivo
electromecánico que
se coloca en las
instalaciones
eléctricas con el fin
de proteger a las
personas de las
caídas a tierra o

62. SIMBOLOGÍA
LETRAS PARA IDENTIFICAR LOS MATERIALES Y APARATOS
ELÉCTRICOS SOBRE LOS ESQUEMAS

63. SIMBOLOGÍA
LETRAS PARA IDENTIFICAR LOS MATERIALES Y APARATOS
ELÉCTRICOS SOBRE LOS ESQUEMAS

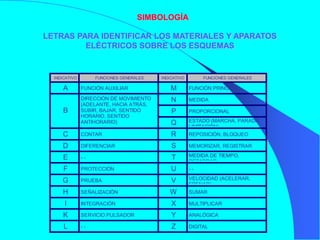

64. SIMBOLOGÍA
LETRAS PARA IDENTIFICAR LOS MATERIALES Y APARATOS
ELÉCTRICOS SOBRE LOS ESQUEMAS
INDICATIVO FUNCIONES GENERALES INDICATIVO FUNCIONES GENERALES
A FUNCIÓN AUXILIAR M FUNCIÓN PRINCIPAL
DIRECCIÓN DE MOVIMIENTO N MEDIDA
(ADELANTE, HACIA ATRÁS,
B SUBIR, BAJAR, SENTIDO P PROPORCIONAL
HORARIO, SENTIDO
ANTIHORARIO) Q ESTADO (MARCHA, PARADA,
LIMITACIÓN)
C CONTAR R REPOSICIÓN, BLOQUEO
D DIFERENCIAR S MEMORIZAR, REGISTRAR
E -- T MEDIDA DE TIEMPO,
RETARDAR
F PROTECCIÓN U --
G PRUEBA V VELOCIDAD (ACELERAR,
FRENAR)
H SEÑALIZACIÓN W SUMAR
I INTEGRACIÓN X MULTIPLICAR
K SERVICIO PULSADOR Y ANALÓGICA
L -- Z DIGITAL

65. SIMBOLOGÍA
MARCADO DE LAS BORNAS DE CONEXIÓN
1
3
1
3
5
1
3
5
7
-KM1 -KM1 -KM1
2
4
2
4
6
2
4
6
8

66. SIMBOLOGÍA
MARCADO DE LAS BORNAS DE CONEXIÓN
1
1
3
5
-F1 -F1
2
4
6
2
13
21
1
3
5
13
21
1
3
5
-F1 -F1
14
22
2
4
6
14
22
2
4
6
35
36
38

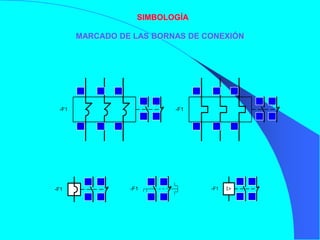

67. SIMBOLOGÍA
MARCADO DE LAS BORNAS DE CONEXIÓN
1
3
5
1
3
5
97
95
97
95
-F1 -F1
98
96
98
96
2
4
6
2
4
6
97
95
17
25
93
91
-F1 -F1 -F1 I>
18
26
94
92
98
96

68. SIMBOLOGÍA
MARCADO DE LAS BORNAS DE CONEXIÓN
1
3
5
1
3
5
-Q1
-Q1
53
95
I> I> I>
54
96
2
4
6
2
4
6

69. SIMBOLOGÍA
MARCADO DE LAS BORNAS DE CONEXIÓN
17
15
15
17
-KA1 -KA1 -KA1 -KA1
18
16
16
18
15
17
15
17
-B1 P -B1 P -B1 -B1
16
18
16
18

70. -KM1
2 1
4 3
6 5
12 11
24 23
58 57
A2 A1
SIMBOLOGÍA
-KA1
-KA1
58 57 58 57
68 67 68 67
76 75 76 75
MARCADO DE LAS BORNAS DE CONEXIÓN
86 85 86 85
A2 A1 A2 A1

71. -KA1
-KA1
12 11 14 13
22 21 24 23
32 31 34 33
42 41 44 43
A2 A1 A2 A1
-KA1
-KA1
14 13 14 13
24 23 24 23
SIMBOLOGÍA
32 31 34 33
42 41 44 43
52 51 52 51
62 61 62 61
74 73
MARCADO DE LAS BORNAS DE CONEXIÓN
A2 A1
84 83
A2 A1

72. SIMBOLOGÍA
MARCADO DE LAS BORNAS DE CONEXIÓN
13
11
X1
A1
A1
B1
-S1 -S1 -H1 -K1 -K1
X2
A2
A2
B2
14
12
11
13
2
1 3
-S1
14
12

73. SIMBOLOGÍA
SIGLAS PARA DETERMINAR
COLORES DE LÁMPARAS Y PILOTOS
SOBRE EL ESQUEMA
C2 C3 C4 C5 C6 C9
X1
SIGLAS PARA DETERMINAR COLORES DE
X2
LÁMPARAS Y PILOTOS SOBRE EL ESQUEMA
Ne Na Hg I EL FL IR UV

74. SIMBOLOGÍA
SIGNIFICADO DE LOS COLORES EN LAS LÁMPARAS DE
SEÑALIZACIÓN
C2
SEÑALA QUE LA MÁQUINA SE HA PARADO POR
EN REPOSO ANOMLÍA ELÉCTRICA, O BIEN, INVITA AL
AUTOMATISMO SE LE DÉ LA ORDEN DE PARO.
C3 ATENCIÓN O PRECAUCIÓN SEÑAL PARA CICLO AUTOMÁTICO.
C4 ATENCIÓN O PRECAUCIÓN SEÑAL PARA CICLO AUTOMÁTICO.
MAQUINA PREPARADA
C5 PARA ENTRAR EN
SERVICIO
PRÓXIMO AL VALOR LÍMITE ADMISIBLE.
PARA FUNCIONES QUE SE
C6 COMPRENDEN EN LOS
OTROS COLORES
MÁQUINA DISPUESTA PARA ENTRAR EN
SERVICIO. LA MÁQUINA ESTÁ EN MARCHA.
C9 CIRCUITO BAJO TENSIÓN
NORMAL DE SERVICIO
TODOS LOS COMPONENTES DISPUESTOS PARA
INICIAR EL ARRANQUE O MANIOBRA.

76. SIMBOLOGÍA
SIGNIFICADO DE LOS COLORES EN BOTONES
PULSADORES
PARADA GENERAL DEL CICLO O MANIOBRA.
PARADA DE EMERGENCIA.
ROJO PARADA DESCONEXIÓN POR EXCESO DE TEMPERATURA.
DESENCLAVAMIENTO DE RELÉS PROTECTORES.
NEGRO VERDE MARCHA ARRANQUE DE UN CICLO O MANIOBRA.
RETROCESO DE LA MANIOBRA.
ANULACIÓN DE LA MANIOBRA ANTERIORMENTE
AMARI. VUELTA ATRÁS SELECCIONADA.
PARA FUNCIONES QUE NO
AZUL
BLANCO
CLARO COMPRENDEN LOS OTROS
COLORES

77. SIMBOLOGÍA
SIGNIFICADO DE LOS COLORES EN BOTONES
PULSADORES LUMINOSOS
ROJO NO UTILIZAR
NEGRO VERDE ATENCIÓN O PRECAUCIÓN
AMARI. PERMISO DE ARRANQUE POR CENTELLO DEL PULSADOR.
CONFIRMACIÓN DE QUE EL CIRCUITO SE ENCUENTRA EN
BLANCO TENSIÓN Y DE QUE SE HA SIDO SELECCIONADO O
PRESELECCIONADO UNA FUNCIÓN O MOVIMIENTO.
INDICA OTRAS FUNCIONES QUE NO SE COMPRENDEN EN LOS
AZUL
OTROS COLORES

78. Un elemento eléctrico bajo tensión. En
servicio está indicado con una lámpara
de color:
•Blanco.
•Verde.
•Amarillo.
•Rojo.
•Azul.

80. RELÉ

81. RELÉ

82. ESQUEMA FUNCIONAL O
DE ,MANDO

85. El siguiente símbolo corresponde a:
•Pulsador NA con accionamiento manual por empuje.
•Pulsador NA con accionamiento manual en general.
•Pulsador NA con accionamiento manual rotativo.
•Pulsador NA con accionamiento manual para jalar.
•N.A.
El siguiente símbolo corresponde a:
•Temporizador ON delay muy retardado
•Temporizador OFF delay de doble bobina
•Temporizador ON delay de doble bobina
•Temporizador ON y OFF delay.
•Temporizador OFF muy retardado.

86. Si un elemento esta identificado con la letra”K” para su función, entonces
se trata de un elemento:
Servicio sensorial, aproximación.
Pricipal.
Relé, contactor.
Protección.
N.A.
Si un elemento esta identificado con la letra”Q” para su función, entonces
se trata de un elemento:
Aparatos de maniobra para altas intensidades.
Relé, contactor.
Interruptores, selectores
Estado (parada, marcha)
N.A.
Si un elemento esta identificado con la letra”M” para su clase, entonces se
trata de un elemento:
Principal
Memorizar, registrar.
Relé, contactor
Motor.
N.A.

87. Una deficiente elección de los conductores puede dar lugar a:
•Elevadas caídas de tensión a nivel de los receptores.
•Calentamiento excesivo de los conductores.
•Posibles incendios en atmósferas con riesgo, cuando no se han instalado
conductores con aislamientos ignífugos.
•Coste excesivo de la instalación por sobredimensionar las secciones de los
conductores.
•Poner conductores de sección correcta pero con aislamientos innecesarios que
encarecen el producto
•.
I – II – IV y V
II – IV y V
II – III – IV y V
I – IV y V
Todas.

88. Indicar la numeración correspondiente del siguiente elemento:
a) 57 - 67 - 65 - 75 arriba 58 - 68 - 66 - 76
abajo.
b) 13 - 23 - 31 - 41 arriba 14 - 24 - 32 - 42
abajo.
c) 87 - 97 - 85 - 95 arriba 88 - 98 - 86 - 96
abajo.
d) 15 - 23 - 31 - 41 arriba 16 - 24 - 32 - 42
abajo.
e) N.A.
Indicar la numeración correspondiente del siguiente elemento:
a) 1 - 3 - 5 - 11 - 21 arriba 2 - 4 - 6 - 12 - 22
abajo.
b) 1 - 2 - 3 - 11 - 21 arriba 4 - 5 - 6 - 12 - 22
abajo..
c) 1 - 3 - 5 - 15 - 25 arriba 2 - 4 - 6 - 16 - 26
abajo.
d) 13 - 23 - 33 - 41 - 51 arriba 14 - 24 - 34 -
42 - 52 abajo.
e) N.A.

89. Indicar la numeración correspondiente del siguiente elemento:
a) 1 – 2 – 3 arriba 4 – 5 – 6 abajo.
b) 13 – 23 – 33 arriba 14 – 24– 34 abajo.
c) 1 – 3 – 5 arriba 2 – 4 – 6 abajo.
d) R – S – T arriba U– V – W abajo.
e) N.A.
Indicar la numeración correspondiente del siguiente elemento:
a) 1 - 2 - 3 - 97 - 95 arriba 4 - 5 - 6 - 98 - 96
abajo.
b) 1 - 3 - 5 - 97 - 95 arriba 2 - 4 - 6 - 98 - 96
abajo.
c) 1 - 2 - 3 - 13 - 11 arriba 4 - 5 - 6 - 14 - 12
abajo.
d) 1 - 3 - 5 - 13 - 11 arriba 2 - 4 - 6 - 14 - 12
abajo.
e) N.A.
