Este documento presenta un diagrama de Gantt para un proyecto de construcción que incluye tres fases principales: construcción de graderías, construcción de cubierta y cancha deportiva. La fase más larga es la construcción de cubierta de 106 días. Las tareas se agrupan por fase y semana para mostrar la secuencia y dependencias. El proyecto comienza en la semana 1 y finaliza en la semana 22.

1. Id Item Nombre de la actividad Duración Holgura total Iniciación
temprana
Iniciación
tardía
Terminación
temprana
Terminación
tardía
Predecesoras Sucesoras
1 INICIO 0 días 0 días 0 días 0 días 0 días 0 días 3;4
2 1-A CONSTRUCCION DE GRADERIAS 17 días 0 días 0 días 0 días 17 días 17 días
3 1 LOCALIZACION, REPLANTEO MANUAL CANCHAS
Y/O A DEPORTIVAS
1 día 11 días 0 días 11 días 1 día 12 días 1 9FF
4 2 DESCAPOTE MANUAL INCLUYE RETIRO 2 días 0 días 0 días 0 días 2 días 2 días 1 5
5 3 EXCAVACIONES SECAS CONGLOMERADO MANUAL
INCLUYE RETIRO 5 KMS
1 día 0 días 2 días 2 días 3 días 3 días 4 6
6 4 CONCRETO CICLOPEO. 20.7 MPA (3000 PSI) NO
INCLUYE HIERRO
2 días 0 días 3 días 3 días 5 días 5 días 5 7;11
7 5 CONCRETO VIGA CIMENT 27,6MPa,(4000 PSI) NO
INCLUYE HIERRO
2 días 0 días 5 días 5 días 7 días 7 días 6 8
8 6 CONCRETO GRADAS,PLACAS, ESCALERA.4000psi
IMP Y PRE (MURO E 0 15 M)
2 días 0 días 7 días 7 días 9 días 9 días 7 9
9 7 CONCRETO DE 4000 PSI REFORZADO PLAQUETAS
GRADERIAS
3 días 0 días 9 días 9 días 12 días 12 días 8;3FF;11FF 10
10 8 PINTURA EN ESMALTE PARA MUROS GRADERÍAS
DOS CAPAS
5 días 0 días 12 días 12 días 17 días 17 días 9 14;15
11 9 ACERO REFUERZO FIGURADO 412MPa, (4200
k / 2 G60)
6 días 1 día 5 días 6 días 11 días 12 días 6 9FF
12 2-B CONSTRUCCION DE CUBIERTA 106 días 0 días 17 días 17 días 123 días 150 días
13 1 PRELIMINARES 31 días 0 días 17 días 17 días 48 días 102 días
14 1,1 LOCALIZACION, REPLANTEO MANUAL CANCHAS
Y/O A DEPORTIVAS
2 días 83 días 17 días 100 días 19 días 102 días 10 34FF
15 1,2 EXCAVACIONES SECAS CONGLOMERADO
MANUAL INCLUYE RETIRO 5 KMS
5 días 0 días 17 días 17 días 22 días 22 días 10 18
16 1,3 RELLENO MATERIAL SELECCIONADO
PROVENIENTE DE LA EXCAVACIÓN
3 días 0 días 45 días 45 días 48 días 48 días 35 23
17 2 CIMENTACION 17 días 0 días 22 días 22 días 39 días 52 días
18 2,1 CONCRETO 13,8 MPA, (2000 PSI), SOLADO,
CONCRETO LIMPIEZA
2 días 0 días 22 días 22 días 24 días 24 días 15 19;21;24
19 2,2 CONCRETO ZAPATA 27,6MPa(4000 psi) Premezcla
A l
6 días 0 días 24 días 24 días 30 días 30 días 18 20
20 2,3 CONCRETO VIGA CIMENTACION 20.7MPA(3000
PSI) NO INCLUYE HIERRO
2 días 0 días 30 días 30 días 32 días 32 días 19 37
21 2,4 ACERO REFUERZO FIGURADO 412MPa, (4200 kg
/ 2 G60)
15 días 13 días 24 días 37 días 39 días 52 días 18 23FF
22 3 ESTRUCTURAS EN CONCRETO 28 días 0 días 24 días 28 días 52 días 52 días
23 3,1 CONCRETO SIMPLE 20.7 MPa (3000 PSI)
PEDESTALES
4 días 0 días 48 días 48 días 52 días 52 días 16;21FF;24FF 26
24 3,2 ACERO REFUERZO FIGURADO PDR 60 24 días 4 días 24 días 28 días 48 días 52 días 18 23FF
25 4 ESTRUCTURA METALICA CUBIERTA 30 días 0 días 52 días 52 días 82 días 82 días
26 4,1 ACERO ESTRUCTURAL ASTM A-500 G
C INCLUYE SUMINISTRO MONTAJE Y PINTURA
25 días 0 días 52 días 52 días 77 días 77 días 23 27
27 4,2 ACERO ESTRUCT T. ASTM A36. INCLUYE
SUMINISTRO MONTAJE Y PINTURA
5 días 0 días 77 días 77 días 82 días 82 días 26 32
28 5 CUBIERTA 12 días 0 días 84 días 84 días 96 días 96 días
29 5,1 CUBIERTA SENCILLA MODULAR ALUZINC 26
CURVADA PREPINTADA AMBAS CARAS CON
10 días 0 días 84 días 84 días 94 días 94 días 32 30;41
30 5,2 CUBIERTA SENCILLA MODULAR ALUZINC 26
CURVADA PREPINTADA AMBAS CARAS CON
2 días 0 días 94 días 94 días 96 días 96 días 29 33
31 6 RED DE AGUAS LLUVIAS 70 días 0 días 32 días 32 días 102 días 102 días
32 6,1 BAJANTE AGUAS LLUVIAS 4 PVC 2 días 0 días 82 días 82 días 84 días 84 días 27 29
33 6,2 CANAL LAMINA COLD ROLLED CAL 20 CON
ANTICORROSIVO Y PINTURA
5 días 0 días 96 días 96 días 101 días 101 días 30 34
34 6,3 CUPULA TRAGANTE 6 x 4 SIN SOSCO 1 día 0 días 101 días 101 días 102 días 102 días 33;14FF 57
35 6,4 SUMIDERO TRANSVERSAL EN CONCRETO REF.
40X50C 0 05 Y REGILLA REJILLA
10 días 0 días 35 días 35 días 45 días 45 días 36 16
36 6,5 CAJA INSPEC. 100x100x100 cm TOLETE COMUN 1 día 0 días 34 días 34 días 35 días 35 días 37 35
37 6,6 TUBERIA A. LL. D=8 PVC 2 días 0 días 32 días 32 días 34 días 34 días 20 36
38 7 INSTALACIONES ELECTRICAS 29 días 27 días 94 días 121 días 123 días 150 días
39 7,1 CAJA DE PASO CS 274 - Incluye materiales,
ió ti d b t
1 día 27 días 114 días 141 días 115 días 142 días 49 47
40 7,2 ESTRUCTURA CS400 EN BAJA TENSION 2 1 día 27 días 120 días 147 días 121 días 148 días 53 44
41 7,3 BANCO DE DUCTOS 2XPVC 2 2 días 27 días 94 días 121 días 96 días 123 días 29 42
42 7,4 CABLE 2XTHHN-No6Al.8000+1No6Al.8000 1 día 27 días 96 días 123 días 97 días 124 días 41 48
43 7,5 TABLERO BIFASICO CON ESPACIO PARA
TOTALIZADOR DE 12 CIRCUITOS
1 día 27 días 98 días 125 días 99 días 126 días 48 45
44 7,6 LUMINARIA TIPO CAMPANA 400W 2 días 27 días 121 días 148 días 123 días 150 días 40 63
45 7,7 SALIDA PARA LUMINARIA BIFASICA EN TUBERIA
EMT EN 3/4 (2N 8 Al 8000 1N 10T)
11 días 27 días 99 días 126 días 110 días 137 días 43 46
46 7,8 SALIDA PARA TOMACORRIENTE MONOFASICO
110V EN TUBERIA EMT 1/2(2N 8 Al 8000 1N 10T)
3 días 27 días 110 días 137 días 113 días 140 días 45 49
47 7,9 SISTEMA PUESTA A TIERRA TRIANGULAR DE 3
VARILLAS COPPERWELD
1 día 27 días 115 días 142 días 116 días 143 días 39 50
48 7,1 PARCIAL EN CABLE (2No8 Al.8000+1No10T) 1 día 27 días 97 días 124 días 98 días 125 días 42 43
49 7,11 TUBERIA EMT 1 1/2 1 día 27 días 113 días 140 días 114 días 141 días 46 39
50 7,12 DESMONTE DE POSTES 8MTS 1 día 27 días 116 días 143 días 117 días 144 días 47 51
51 7,13 RETIE 1 día 27 días 117 días 144 días 118 días 145 días 50 52
52 7,14 RETILAP 1 día 27 días 118 días 145 días 119 días 146 días 51 53
53 7,15 TRAMITE DE MATRICULA Y LEGALIZACION 1 día 27 días 119 días 146 días 120 días 147 días 52 40
54 3-C CANCHA DEPORTIVA 48 días 0 días 102 días 102 días 150 días 150 días
55 1 DEMOLICION PLACA PISO E=0.20 M (INCLUYE
CARGUE MANUAL Y TRANSPORTE DE
9 días 0 días 105 días 105 días 114 días 114 días 56 58
56 2 DESMONTE CANCHA BALONCESTO. Inc retiro 1 día 0 días 104 días 104 días 105 días 105 días 57 55
57 3 EXCAVACIONES SECAS CONGLOMERADO MANUAL
INCLUYE RETIRO 5 KMS
2 días 0 días 102 días 102 días 104 días 104 días 34 56
58 4 RELLENO MAT.TAM. MAX. 2. Inc compact manual
(5k )
3 días 0 días 114 días 114 días 117 días 117 días 55 59
59 5 PLACA CONTRAP e =12 cm 20.7Mpa,(3000psi)
I M /
19 días 0 días 117 días 117 días 136 días 136 días 58 60
60 6 DEMARCACIÓN CANCHA POLI FUNCIONAL
PINTURA TRÁFICO PESADO (CON/RELL)
4 días 0 días 136 días 136 días 140 días 140 días 59 62
61 7 ESTRUC. METAL. DEPORT. MULTIF. T. FIBRA
VIDRIO
2 días 0 días 148 días 148 días 150 días 150 días 62 63
62 8 RECUBRIMIENTO SINTETICO PLEXIFLOR SOBRE
CONCRETO
8 días 0 días 140 días 140 días 148 días 148 días 60 61
63 TERMINACION 0 días 0 días 150 días 150 días 150 días 150 días 44;61
-1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
semana 1 semana 2 semana 3 s
Tarea
Tarea crítica
Hito
Resumen
Tarea resumida
Tarea crítica resumida
Hito resumido
Progreso resumido
División
Tareas externas
Resumen del proyecto
Agrupar por síntesis
Hito inactivo
Resumen inactivo
Tarea manual
solo duración
Informe de resumen manual
Resumen manual
solo el comienzo
solo fin
Tareas externas
Hito externo
Progreso
Fecha límite
Página 1
Proyecto:

2. 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 6
semana 4 semana 5 semana 6 semana 7 semana 8 semana 9 semana 10
Tarea
Tarea crítica
Hito
Resumen
Tarea resumida
Tarea crítica resumida
Hito resumido
Progreso resumido
División
Tareas externas
Resumen del proyecto
Agrupar por síntesis
Hito inactivo
Resumen inactivo
Tarea manual
solo duración
Informe de resumen manual
Resumen manual
solo el comienzo
solo fin
Tareas externas
Hito externo
Progreso
Fecha límite
Página 2
Proyecto:

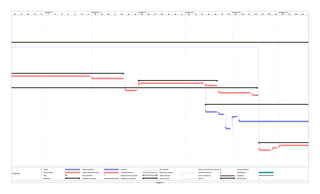

3. 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 1
semana 11 semana 12 semana 13 semana 14 semana 15 semana 16
Tarea
Tarea crítica
Hito
Resumen
Tarea resumida
Tarea crítica resumida
Hito resumido
Progreso resumido
División
Tareas externas
Resumen del proyecto
Agrupar por síntesis
Hito inactivo
Resumen inactivo
Tarea manual
solo duración
Informe de resumen manual
Resumen manual
solo el comienzo
solo fin
Tareas externas
Hito externo
Progreso
Fecha límite
Página 3
Proyecto:

4. 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 1
semana 17 semana 18 semana 19 semana 20 semana 21 semana 22
Tarea
Tarea crítica
Hito
Resumen
Tarea resumida
Tarea crítica resumida
Hito resumido
Progreso resumido
División
Tareas externas
Resumen del proyecto
Agrupar por síntesis
Hito inactivo
Resumen inactivo
Tarea manual
solo duración
Informe de resumen manual
Resumen manual
solo el comienzo
solo fin
Tareas externas
Hito externo
Progreso
Fecha límite
Página 4
Proyecto:
