Conexión del
Access Point
LUIS MONTES DEOCA

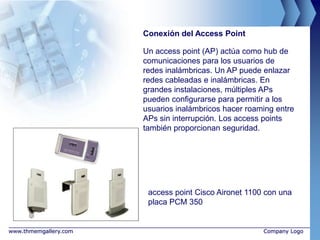

Conexión del Access Point

Un access point (AP) actúa como hub de
comunicaciones para los usuarios de
redes inalámbricas. Un AP puede enlazar
redes cableadas e inalámbricas. En
grandes instalaciones, múltiples APs
pueden configurarse para permitir a los
usuarios inalámbricos hacer roaming entre
APs sin interrupción. Los access points
también proporcionan seguridad.

access point Cisco Aironet 1100 con una
placa PCM 350

www.thmemgallery.com Company Logo

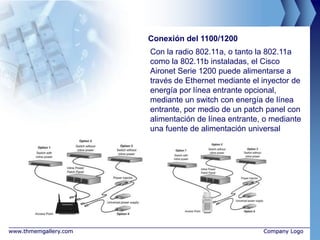

Conexión del 1100/1200
Con la radio 802.11a, o tanto la 802.11a
como la 802.11b instaladas, el Cisco
Aironet Serie 1200 puede alimentarse a
través de Ethernet mediante el inyector de
energía por línea entrante opcional,
mediante un switch con energía de línea
entrante, por medio de un patch panel con
alimentación de línea entrante, o mediante
una fuente de alimentación universal

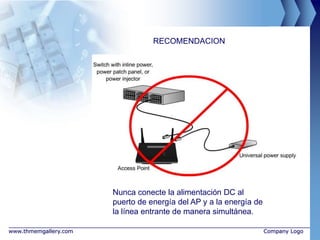

RECOMENDACION

Nunca conecte la alimentación DC al
puerto de energía del AP y a la energía de
la línea entrante de manera simultánea.

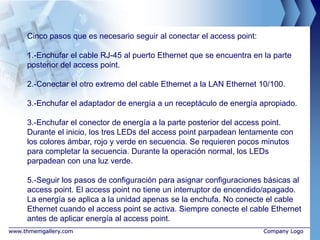

Cinco pasos que es necesario seguir al conectar el access point:

1.-Enchufar el cable RJ-45 al puerto Ethernet que se encuentra en la parte
posterior del access point.

2.-Conectar el otro extremo del cable Ethernet a la LAN Ethernet 10/100.

3.-Enchufar el adaptador de energía a un receptáculo de energía apropiado.

3.-Enchufar el conector de energía a la parte posterior del access point.
Durante el inicio, los tres LEDs del access point parpadean lentamente con
los colores ámbar, rojo y verde en secuencia. Se requieren pocos minutos
para completar la secuencia. Durante la operación normal, los LEDs
parpadean con una luz verde.

5.-Seguir los pasos de configuración para asignar configuraciones básicas al
access point. El access point no tiene un interruptor de encendido/apagado.
La energía se aplica a la unidad apenas se la enchufa. No conecte el cable
Ethernet cuando el access point se activa. Siempre conecte el cable Ethernet
antes de aplicar energía al access point.

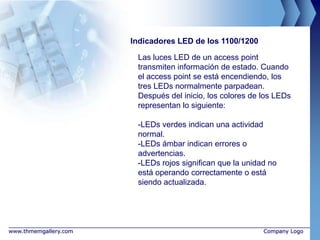

Indicadores LED de los 1100/1200

Las luces LED de un access point
transmiten información de estado. Cuando
el access point se está encendiendo, los
tres LEDs normalmente parpadean.
Después del inicio, los colores de los LEDs
representan lo siguiente:

-LEDs verdes indican una actividad
normal.
-LEDs ámbar indican errores o
advertencias.
-LEDs rojos significan que la unidad no
está operando correctamente o está
siendo actualizada.

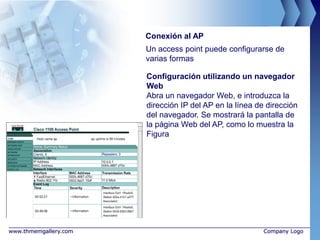

Conexión al AP
Un access point puede configurarse de
varias formas

Configuración utilizando un navegador
Web
Abra un navegador Web, e introduzca la
dirección IP del AP en la línea de dirección
del navegador. Se mostrará la pantalla de
la página Web del AP, como lo muestra la
Figura


Configuración utilizando Telnet

Desde un Shell DOS, tipee telnet
<dirección-ip>. Utilice la dirección IP
actualmente asignada al access point
para <dirección-ip>.

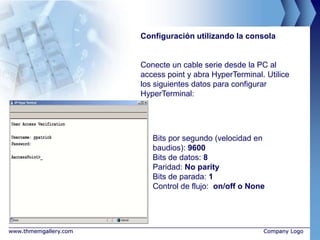

Configuración utilizando la consola

Conecte un cable serie desde la PC al
access point y abra HyperTerminal. Utilice
los siguientes datos para configurar
HyperTerminal:

Bits por segundo (velocidad en
baudios): 9600
Bits de datos: 8
Paridad: No parity
Bits de parada: 1
Control de flujo: on/off o None
