1. ANTENAS
1. ¿Qué es una antena?
La definición formal de una antena es un dispositivo que sirve para transmitir y
recibir ondas de radio. Convierte la onda guiada por la línea de transmisión (el cable o
guía de onda) en ondas electromagnéticas que se pueden transmitir por el espacio
libre.
2. Las Antenas se clasifican en Direccionales y Omnidireccionales,
describa cada uno de ellos.
Direccionales: Es una antena capaz de concentrar la mayor parte de la energía
radiada de manera localizada, aumentando así la potencia emitida hacia el receptor o
desde la fuente deseados y evitando interferencias introducidas por fuentes no
deseadas. Las antenas direccionales, como por ejemplo las antenas yagi,
proporcionan mucho mejor rendimiento que las antenas de dipolo cuando se desea
concentrar gran parte de la radiación en una dirección deseada.
Omnidireccionales: Es una antena omnidireccional es una antena que irradia ondas
de radio de potencia de manera uniforme en todas las direcciones en un plano, con la
potencia radiada disminuyendo con ángulo de elevación por encima o por debajo del
plano, dejando caer a cero en el eje de la antena
3. Mencione características de las antenas mostradas en la imagen
CARACTERISTICAS
Metálico radiante sobre un plano de tierra metálico.
-elevada: 5-20 dBi
CARACTERISTICAS
Monopolo Vertical
-Es una antena constituida de un solo brazo rectilíneo irradiante en
posición vertical. Podemos ver una antena vertical con Ganancias de 3
dBi hasta 17 dBi.
-El uso en VHF es principalmente para las aplicaciones de radio móvil
en vehículos.
-En Monopolos de ¼ de onda: la impedancia de la antena es de 36
ohmios

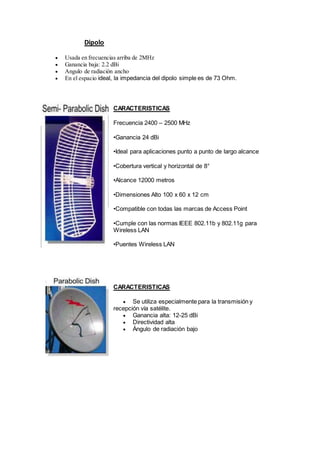

2. Dipolo
 Usada en frecuencias arriba de 2MHz
 Ganancia baja: 2.2 dBi
 Angulo de radiación ancho
 En el espacio ideal, la impedancia del dipolo simple es de 73 Ohm.
CARACTERISTICAS
Frecuencia 2400 – 2500 MHz
•Ganancia 24 dBi
•Ideal para aplicaciones punto a punto de largo alcance
•Cobertura vertical y horizontal de 8°
•Alcance 12000 metros
•Dimensiones Alto 100 x 60 x 12 cm
•Compatible con todas las marcas de Access Point
•Cumple con las normas IEEE 802.11b y 802.11g para
Wireless LAN
•Puentes Wireless LAN
CARACTERISTICAS
 Se utiliza especialmente para la transmisión y
recepción vía satélite.
 Ganancia alta: 12-25 dBi
 Directividad alta
 Ángulo de radiación bajo

3. CARACTERISTICAS
 Ganancia de 6-9dBi
 Ancho de banda 60º H – 55º v
 Tipo Direccional
 Longitud de Cable 3’ – 0.9 m
CARACTERISTICAS:
 Utilizada ampliamente en la recepción de señales
televisivas, comúnmente en frecuencias de 30Mhz y 3Ghz, (canal 2
al canal 6 de 50MHz a 86 MHz).
 Ganancia elevada: 8-15 dBi
 Para el servicio 802.11 pueden tener ganancias entre el dBi
12 y 18. Manejan una impedancia de 50 a 75 Ohms
4.-Explique las dos funciones de las antenas
 Receptor: Este es el terminador de una señal sobre un medio de transmisión. En
comunicaciones, es un dispositivo que recibe información, control, u otras señales
desde un origen.
 Transmisor: Este es el origen o generador de una señal sobre un medio de transmisión.
5.- ¿Cuáles son los factores que determinan la distancia máxima de enlace?
 Potencia máxima de transmisión disponible
 Sensibilidad del receptor
 Disponibilidad de una ruta no obstruida para la señal de radio
 Máxima ganancia disponible, para la(s) antena(s)
 Pérdidas del sistema (como una pérdida a través del cable coaxial, conectores, etc.)
 Nivel de confiabilidad deseada (disponibilidad) del enlace

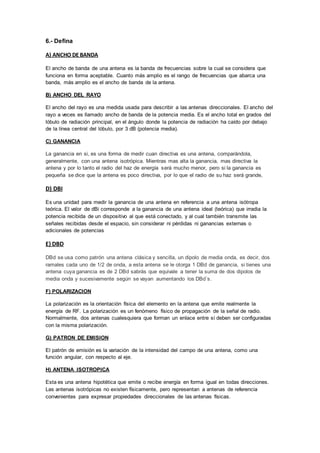

4. 6.- Defina
A) ANCHO DE BANDA
El ancho de banda de una antena es la banda de frecuencias sobre la cual se considera que
funciona en forma aceptable. Cuanto más amplio es el rango de frecuencias que abarca una
banda, más amplio es el ancho de banda de la antena.
B) ANCHO DEL RAYO
El ancho del rayo es una medida usada para describir a las antenas direccionales. El ancho del
rayo a veces es llamado ancho de banda de la potencia media. Es el ancho total en grados del
lóbulo de radiación principal, en el ángulo donde la potencia de radiación ha caído por debajo
de la línea central del lóbulo, por 3 dB (potencia media).
C) GANANCIA
La ganancia en si, es una forma de medir cuan directiva es una antena, comparándola,
generalmente, con una antena isotrópica. Mientras mas alt a la ganancia, mas directiva la
antena y por lo tanto el radio del haz de energía será mucho menor, pero si la ganancia es
pequeña se dice que la antena es poco directiva, por lo que el radio de su haz será grande,
D) DBI
Es una unidad para medir la ganancia de una antena en referencia a una antena isótropa
teórica. El valor de dBi corresponde a la ganancia de una antena ideal (teórica) que irradia la
potencia recibida de un dispositivo al que está conectado, y al cual también transmite las
señales recibidas desde el espacio, sin considerar ni pérdidas ni ganancias externas o
adicionales de potencias
E) DBD
DBd se usa como patrón una antena clásica y sencilla, un dipolo de media onda, es decir, dos
ramales cada uno de 1/2 de onda, a esta antena se le otorga 1 DBd de ganancia, si tienes una
antena cuya ganancia es de 2 DBd sabrás que equivale a tener la suma de dos dipolos de
media onda y sucesivamente según se vayan aumentando los DBd´s.
F) POLARIZACION
La polarización es la orientación física del elemento en la antena que emite realmente la
energía de RF. La polarización es un fenómeno físico de propagación de la señal de radio.
Normalmente, dos antenas cualesquiera que forman un enlace entre sí deben ser configuradas
con la misma polarización.
G) PATRON DE EMISION
El patrón de emisión es la variación de la intensidad del campo de una antena, como una
función angular, con respecto al eje.
H) ANTENA ISOTROPICA
Esta es una antena hipotética que emite o recibe energía en forma igual en todas direcciones.
Las antenas isotrópicas no existen físicamente, pero representan a antenas de referencia
convenientes para expresar propiedades direccionales de las antenas físicas.

5. I) ANTENA BIPOLAR
Esta es normalmente una antena recta, de pie central y longitud de onda media
7.-Describa el siguiente esquema
-En la primera imagen nos indica que a mayor ganancia dirige la energía en forma mas
restringida y precisa.
-Y en la segunda imagen nos indica que a menor ganancia dirigen la energía en una
forma más amplia.
8.- La diversidad es la operación simultánea de dos o más sistemas o partes de
un sistema utilizada para mejorar la confiabilidad. Enumere los dos tipos de
diversidad y explique brevemente cada uno.
Diversidad Espacial: El receptor de una radio de microonda acepta señales desde dos o más
antenas que están separadas por muchas longitudes de onda.
Diversidad De Frecuencia: Con la diversidad espacial, el receptor de una radio de microonda
acepta señales desde dos o más antenas que están separadas por muchas longitudes de onda.
Si la separación en frecuencias de los dos transmisores es grande, el desvanecimiento selectivo
de frecuencias tendrá pocas probabilidades de afectar ambas rutas de la misma forma. Esto
mejorará el rendimiento del sistema.

6. 9.- Enumere los tipos de antenas omnidireccionales cisco y mencione sus
características de cada uno
1) Bipolar de 2.2 dBi "rubber ducky estándar"
-ES una antena omnidireccional adecuada para muchas aplicaciones
-También se la llama antena doblete
-Las antenas bipolares pueden ser orientadas en forma horizontal, vertical o con una
inclinación.
2) 2.2dBi de montura en cielo raso
-Es solo para aplicaciones interiores
-Esta antena está polarizada verticalmente
-Tiene un rayo ligeramente inclinado
-Esta antena es similar en apariencia a la 5.14 dbi Omni de Montura en cielo raso, solo que es
mas corta y tiene menos ganancia

7. 3) 5.14 dBi vertical de montura en mástil
-Esta diseñada para aplicaciones industriales
-En aplicaciones exteriores el extremo del cable de la antena debe ir hacia abajo
-En aplicaciones interiores el extremo del cable deberá mirar hacia el cielo raso.
4) 5.14 dBi montura en cielo raso
-Es solo para aplicaciones interiores
-Esta antena esta polarizada verticalmente
-Tiene un rayo de haz ligeramente inclinado hacia abajo
-Su patrón de cobertura cubre las áreas por debajo del cielo raso.

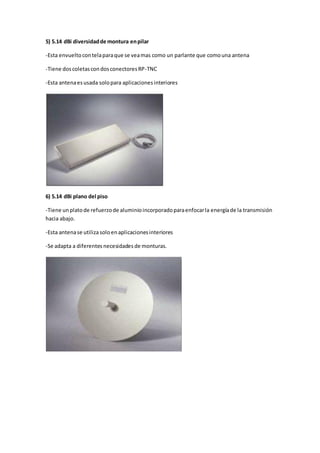

8. 5) 5.14 dBi diversidad de montura en pilar
-Esta envuelto con tela para que se vea mas como un parlante que como una antena
-Tiene dos coletas con dos conectores RP-TNC
-Esta antena es usada solo para aplicaciones interiores
6) 5.14 dBi plano del piso
-Tiene un plato de refuerzo de aluminio incorporado para enfocar la energía de la transmisión
hacia abajo.
-Esta antena se utiliza solo en aplicaciones interiores
-Se adapta a diferentes necesidades de monturas.

9. 7) 12 dBi omnidireccional (sólo largo alcance)
-Esta antena se utiliza solo para aplicaciones exteriores de largo alcance
-Esta antena podría ser usada en el centro de una configuración de Bridging punto a
multipunto
-Tiene una extensión de cobertura de 3,5 grados.
10) Enumere los tipos de Antenas direccionales cisco y mencione sus
características
1) Antenas patch
-Proporciona cobertura con un patrón amplio de radiación
-La antena patch cisco 6 dbi son comunes para aplicaciones no Europeas
-La antena Cisco 8.5 dbi proporciona ganancia y distancia adicionales.

10. 2) Antena yagi de 13.5 dBi – 25 grados
-Excelente para aplicaciones exteriores y para algunas aplicaciones interiores
-Ganancia de 13.5 dbi
-rango 10 Km a 2Mbps – 3.2 Km a 11 Mbps
3) Antena de plato parabólico de 21 dBi – 12 grados
-Tiene un ancho de rayo angosto y dependiendo de la velocidad y de la ganancia de la antena
usada, puede ser posibles distancias de hasta 40 Km

11. 4) Antenas de 5 GHz integradas
-Con soporte simultaneo para radios de 2.4 GHz y de 5 GHz
-El modulo tiene 2 pares de antenas de diversidad. El primer par es para utilizar como patch
de diversidad y el segundo es para usar como Omni diversidad.
-La Omni tiene una ganancia de 5dbi y un patrón de 360º
-La patch tiene una ganancia de 6dbi y un patrón de 180ª.
5) Antenas integradas de 2.4 GHz
-Proporciona diversidad de antena para ayudar a combatir la distorsión multiruta
-Las antenas del AP cisco Aironet serie 1100 proporcionan un rendimiento de cobertura
comparable a un par de antenas rubber ducky de 2.2 dbi.

12. 11) Explique brevemente las características de los elementos representados en
las imágenes:
CABLE COAXIAL
- Impedancia de 50 ohmios
- Perdida total a 400 Mhz para la longitud del cable debe ser de
12 db o menos
- El tamaño conductor central del cable debe ser ·14 AWG o
mayor
AMPLIFICADOR DE INTERIOR
- Ideal para aplicaciones basadas en red inalámbrica 802.11 b/g
- El amplificador dispone de dos conectores para paso a través,
uno es Rsma-H y el otro SMA-H(50 ohm)
- Ganancia de transmisión de 30 dbm (máx. Ajustada
automáticamente).
-
-

13. CONECTORES
-Conector N-Hembra de chasis (sujeción solo 1 tuerca) Este
conector seria ideal para usarlo para antenas caseras, ya que
incorpora una propia tuerca más arandela para sujeción del
mismo, además en el caso de las antenas tipo pringles y de
Antenas de latas de aceitunas usaremos el pin trasero para
soldarle el centro de antena (trozo de cobre grueso).
-Conector N-Macho
El pin interno que seria macho, la carcasa o cuerpo que en este
caso también seria macho, y también observamos un cilindro
que será usado para crimpar la malla del cable con el chasis del
conector
PARRARAYOS
- Diseñado para proteger dispositivos de red de la electricidad
estática y del rayo en líneas de transmisión coaxial
- Bueno para los dos de 900 MHz y de 2.4 GHz
- RP-TNC conectores utilizadas en todas las antenas

14. AMPLIFICADOR DE EXTERIOR
- Amplificador Montado polar bidireccional exterior a prueba de
agua para uso con radios de 2.4 GHz.
- El dispositivo tiene un pre-amplificador receptor de bajo ruido
- Amplificador de Potencia de Transmisión
