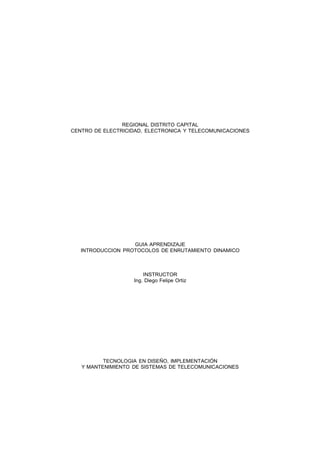

Actividad no.5

REGIONAL DISTRITO CAPITAL
CENTRO DE ELECTRICIDAD, ELECTRONICA Y TELECOMUNICACIONES
GUIA APRENDIZAJE
INTRODUCCION PROTOCOLOS DE ENRUTAMIENTO DINAMICO
INSTRUCTOR
Ing. Diego Felipe Ortiz
TECNOLOGIA EN DISEÑO, IMPLEMENTACIÓN
Y MANTENIMIENTO DE SISTEMAS DE TELECOMUNICACIONES

Agosto de 2013
Elaborado Por
Sistema de Gestión de la Calidad
GUIA DE APRENDIZAJE

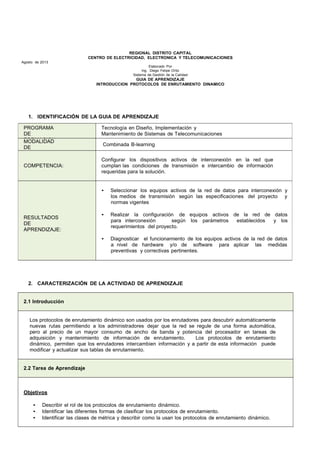

1. IDENTIFICACIÓN DE LA GUIA DE APRENDIZAJE
PROGRAMA
DE
FORMACION:
Tecnología en Diseño, Implementación y
Mantenimiento de Sistemas de Telecomunicaciones
MODALIDAD
DE
FORMACION:
Combinada B-learning
COMPETENCIA:
Configurar los dispositivos activos de interconexión en la red que
cumplan las condiciones de transmisión e intercambio de información
requeridas para la solución.
RESULTADOS
DE
APRENDIZAJE:
• Seleccionar los equipos activos de la red de datos para interconexión y
los medios de transmisión según las especificaciones del proyecto y
normas vigentes
• Realizar la configuración de equipos activos de la red de datos
para interconexión según los parámetros establecidos y los
requerimientos del proyecto.
• Diagnosticar el funcionamiento de los equipos activos de la red de datos
a nivel de hardware y/o de software para aplicar las medidas
preventivas y correctivas pertinentes.
2. CARACTERIZACIÓN DE LA ACTIVIDAD DE APRENDIZAJE
2.1 Introducción
Los protocolos de enrutamiento dinámico son usados por los enrutadores para descubrir automáticamente
nuevas rutas permitiendo a los administradores dejar que la red se regule de una forma automática,
pero al precio de un mayor consumo de ancho de banda y potencia del procesador en tareas de
adquisición y mantenimiento de información de enrutamiento. Los protocolos de enrutamiento
dinámico, permiten que los enrutadores intercambien información y a partir de esta información puede
modificar y actualizar sus tablas de enrutamiento.
2.2 Tarea de Aprendizaje
Objetivos
• Describir el rol de los protocolos de enrutamiento dinámico.
• Identificar las diferentes formas de clasificar los protocolos de enrutamiento.
• Identificar las clases de métrica y describir como la usan los protocolos de enrutamiento dinámico.

Agosto de 2013
Elaborado Por
GUIA DE APRENDIZAJE

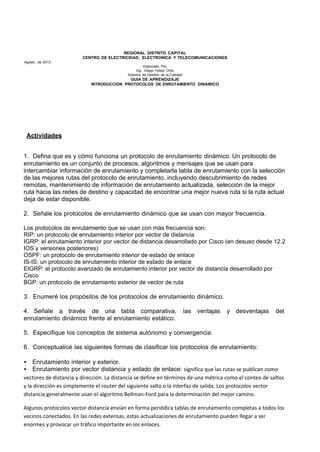

Actividades
1. Defina que es y cómo funciona un protocolo de enrutamiento dinámico. Un protocolo de
enrutamiento es un conjunto de procesos, algoritmos y mensajes que se usan para
intercambiar información de enrutamiento y completarla tabla de enrutamiento con la selección
de las mejores rutas del protocolo de enrutamiento, incluyendo descubrimiento de redes
remotas, mantenimiento de información de enrutamiento actualizada, selección de la mejor
ruta hacia las redes de destino y capacidad de encontrar una mejor nueva ruta si la ruta actual
deja de estar disponible.
2. Señale los protocolos de enrutamiento dinámico que se usan con mayor frecuencia.
Los protocolos de enrutamiento que se usan con más frecuencia son:
RIP: un protocolo de enrutamiento interior por vector de distancia
IGRP: el enrutamiento interior por vector de distancia desarrollado por Cisco (en desuso desde 12.2
IOS y versiones posteriores)
OSPF: un protocolo de enrutamiento interior de estado de enlace
IS-IS: un protocolo de enrutamiento interior de estado de enlace
EIGRP: el protocolo avanzado de enrutamiento interior por vector de distancia desarrollado por
Cisco
BGP: un protocolo de enrutamiento exterior de vector de ruta
3. Enumeré los propósitos de los protocolos de enrutamiento dinámico.
4. Señale a través de una tabla comparativa, las ventajas y desventajas del
enrutamiento dinámico frente al enrutamiento estático.
5. Especifique los conceptos de sistema autónomo y convergencia.
6. Conceptualicé las siguientes formas de clasificar los protocolos de enrutamiento:
• Enrutamiento interior y exterior.
• Enrutamiento por vector distancia y estado de enlace: significa que las rutas se publican como
vectores de distancia y dirección. La distancia se define en términos de una métrica como el conteo de saltos
y la dirección es simplemente el router del siguiente salto o la interfaz de salida. Los protocolos vector
distancia generalmente usan el algoritmo Bellman-Ford para la determinación del mejor camino.
Algunos protocolos vector distancia envían en forma periódica tablas de enrutamiento completas a todos los
vecinos conectados. En las redes extensas, estas actualizaciones de enrutamiento pueden llegar a ser
enormes y provocar un tráfico importante en los enlaces.

Agosto de 2013
Elaborado Por
GUIA DE APRENDIZAJE
• Enrutamiento con clase y sin clase.
• Tiempo de convergencia
7. Clasifique a través de cuadro sinóptico, indicando las 4 formas de clasificar los
protocolos de enrutamiento dinámico según sus características (Interior/Exterior , Vector
Distancia/Estado Enlace , Con Clase/Sin Clase , Tiempo de Convergencia).
8. Defina el concepto de métrica y enumere las diferentes métricas que utilizan los
protocolos de enrutamiento dinámico.
Una métrica es un valor utilizado por los protocolos de enrutamiento para asignar
costos a fin de alcanzar las redes remotas. La métrica se utiliza para determinar qué ruta
es más preferible cuando existen múltiples rutas hacia la misma red remota.
9. Especifique la métrica que utiliza por defecto cada uno de los siguientes protocolos.
RIP: conteo de saltos.
IGRP e EIGRP: ancho de banda, retardo, confiabilidad y
carga.
Por defecto, sólo se usan el ancho de banda y el
retardo.
IS-IS , OSPF: costo, la mejor ruta se elige según la ruta
con el costo más bajo.
10. Especifique los conceptos de distancia administrativa y balanceo de carga.
11. Indique el valor de distancia administrativa para una ruta estática y para una red
conectada directamente.

Agosto de 2013
