Configuración de equipos de comunicación
1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Universitaria
Instituto Universitario De Tecnología Del Estado Bolívar
Programa Nacional De Formación En Informática
Redes Avanzadas
Profesor: Alumna:
Joel, Poyo
Ciudad Bolívar, Junio 2018

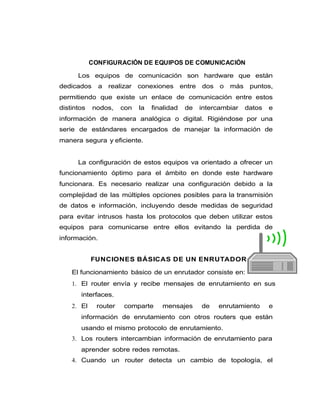

2. CONFIGURACIÓN DE EQUIPOS DE COMUNICACIÓN
Los equipos de comunicación son hardware que están
dedicados a realizar conexiones entre dos o más puntos,
permitiendo que existe un enlace de comunicación entre estos
distintos nodos, con la finalidad de intercambiar datos e
información de manera analógica o digital. Rigiéndose por una
serie de estándares encargados de manejar la información de
manera segura y eficiente.
La configuración de estos equipos va orientado a ofrecer un
funcionamiento óptimo para el ámbito en donde este hardware
funcionara. Es necesario realizar una configuración debido a la
complejidad de las múltiples opciones posibles para la transmisión
de datos e información, incluyendo desde medidas de seguridad
para evitar intrusos hasta los protocolos que deben utilizar estos
equipos para comunicarse entre ellos evitando la perdida de
información.
FUNCIONES BÁSICAS DE UN ENRUTADOR
El funcionamiento básico de un enrutador consiste en:
1. El router envía y recibe mensajes de enrutamiento en sus
interfaces.
2. El router comparte mensajes de enrutamiento e
información de enrutamiento con otros routers que están
usando el mismo protocolo de enrutamiento.
3. Los routers intercambian información de enrutamiento para
aprender sobre redes remotas.
4. Cuando un router detecta un cambio de topología, el

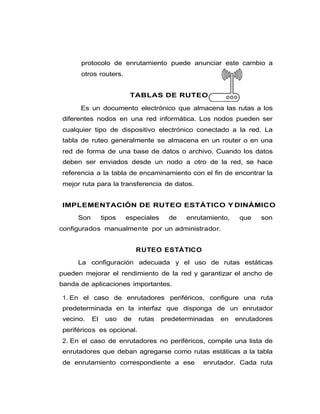

3. protocolo de enrutamiento puede anunciar este cambio a
otros routers.
TABLAS DE RUTEO
Es un documento electrónico que almacena las rutas a los
diferentes nodos en una red informática. Los nodos pueden ser
cualquier tipo de dispositivo electrónico conectado a la red. La
tabla de ruteo generalmente se almacena en un router o en una
red de forma de una base de datos o archivo. Cuando los datos
deben ser enviados desde un nodo a otro de la red, se hace
referencia a la tabla de encaminamiento con el fin de encontrar la
mejor ruta para la transferencia de datos.
IMPLEMENTACIÓN DE RUTEO ESTÁTICO Y DINÁMICO
Son tipos especiales de enrutamiento, que son
configurados manualmente por un administrador.
RUTEO ESTÁTICO
La configuración adecuada y el uso de rutas estáticas
pueden mejorar el rendimiento de la red y garantizar el ancho de
banda de aplicaciones importantes.
1. En el caso de enrutadores periféricos, configure una ruta
predeterminada en la interfaz que disponga de un enrutador
vecino. El uso de rutas predeterminadas en enrutadores
periféricos es opcional.
2. En el caso de enrutadores no periféricos, compile una lista de
enrutadores que deban agregarse como rutas estáticas a la tabla
de enrutamiento correspondiente a ese enrutador. Cada ruta

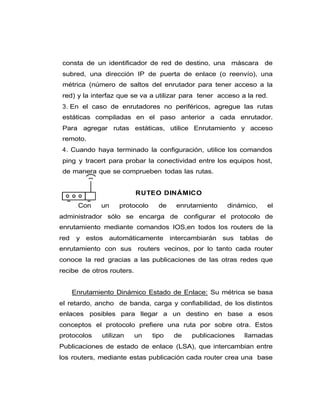

4. consta de un identificador de red de destino, una máscara de
subred, una dirección IP de puerta de enlace (o reenvío), una
métrica (número de saltos del enrutador para tener acceso a la
red) y la interfaz que se va a utilizar para tener acceso a la red.
3. En el caso de enrutadores no periféricos, agregue las rutas
estáticas compiladas en el paso anterior a cada enrutador.
Para agregar rutas estáticas, utilice Enrutamiento y acceso
remoto.
4. Cuando haya terminado la configuración, utilice los comandos
ping y tracert para probar la conectividad entre los equipos host,
de manera que se comprueben todas las rutas.
RUTEO DINÁMICO
Con un protocolo de enrutamiento dinámico, el
administrador sólo se encarga de configurar el protocolo de
enrutamiento mediante comandos IOS,en todos los routers de la
red y estos automáticamente intercambiarán sus tablas de
enrutamiento con sus routers vecinos, por lo tanto cada router
conoce la red gracias a las publicaciones de las otras redes que
recibe de otros routers.
Enrutamiento Dinámico Estado de Enlace: Su métrica se basa
el retardo, ancho de banda, carga y confiabilidad, de los distintos
enlaces posibles para llegar a un destino en base a esos
conceptos el protocolo prefiere una ruta por sobre otra. Estos
protocolos utilizan un tipo de publicaciones llamadas
Publicaciones de estado de enlace (LSA), que intercambian entre
los routers, mediante estas publicación cada router crea una base

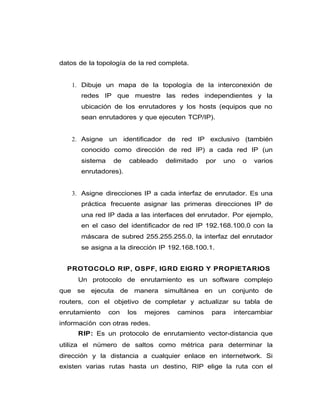

5. datos de la topología de la red completa.
1. Dibuje un mapa de la topología de la interconexión de
redes IP que muestre las redes independientes y la
ubicación de los enrutadores y los hosts (equipos que no
sean enrutadores y que ejecuten TCP/IP).
2. Asigne un identificador de red IP exclusivo (también
conocido como dirección de red IP) a cada red IP (un
sistema de cableado delimitado por uno o varios
enrutadores).
3. Asigne direcciones IP a cada interfaz de enrutador. Es una
práctica frecuente asignar las primeras direcciones IP de
una red IP dada a las interfaces del enrutador. Por ejemplo,
en el caso del identificador de red IP 192.168.100.0 con la
máscara de subred 255.255.255.0, la interfaz del enrutador
se asigna a la dirección IP 192.168.100.1.
PROTOCOLO RIP, OSPF, IGRD EIGRD Y PROPIETARIOS
Un protocolo de enrutamiento es un software complejo
que se ejecuta de manera simultánea en un conjunto de
routers, con el objetivo de completar y actualizar su tabla de
enrutamiento con los mejores caminos para intercambiar
información con otras redes.
RIP: Es un protocolo de enrutamiento vector-distancia que
utiliza el número de saltos como métrica para determinar la
dirección y la distancia a cualquier enlace en internetwork. Si
existen varias rutas hasta un destino, RIP elige la ruta con el

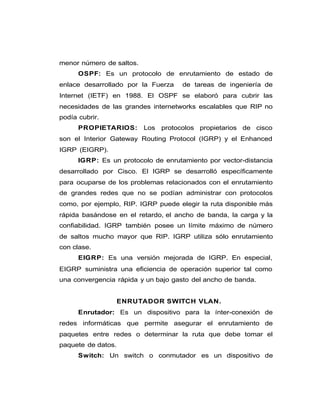

6. menor número de saltos.
OSPF: Es un protocolo de enrutamiento de estado de
enlace desarrollado por la Fuerza de tareas de ingeniería de
Internet (IETF) en 1988. El OSPF se elaboró para cubrir las
necesidades de las grandes internetworks escalables que RIP no
podía cubrir.
PROPIETARIOS: Los protocolos propietarios de cisco
son el Interior Gateway Routing Protocol (IGRP) y el Enhanced
IGRP (EIGRP).
IGRP: Es un protocolo de enrutamiento por vector-distancia
desarrollado por Cisco. El IGRP se desarrolló específicamente
para ocuparse de los problemas relacionados con el enrutamiento
de grandes redes que no se podían administrar con protocolos
como, por ejemplo, RIP. IGRP puede elegir la ruta disponible más
rápida basándose en el retardo, el ancho de banda, la carga y la
confiabilidad. IGRP también posee un límite máximo de número
de saltos mucho mayor que RIP. IGRP utiliza sólo enrutamiento
con clase.
EIGRP: Es una versión mejorada de IGRP. En especial,
EIGRP suministra una eficiencia de operación superior tal como
una convergencia rápida y un bajo gasto del ancho de banda.
ENRUTADOR SWITCH VLAN.
Enrutador: Es un dispositivo para la ínter-conexión de
redes informáticas que permite asegurar el enrutamiento de
paquetes entre redes o determinar la ruta que debe tomar el
paquete de datos.
Switch: Un switch o conmutador es un dispositivo de

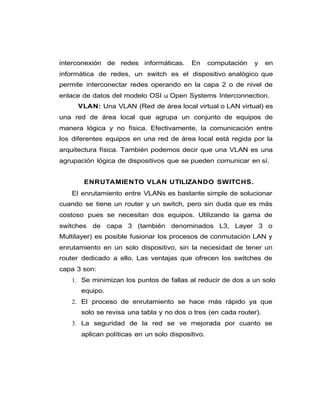

7. interconexión de redes informáticas. En computación y en
informática de redes, un switch es el dispositivo analógico que
permite interconectar redes operando en la capa 2 o de nivel de
enlace de datos del modelo OSI u Open Systems Interconnection.
VLAN: Una VLAN (Red de área local virtual o LAN virtual) es
una red de área local que agrupa un conjunto de equipos de
manera lógica y no física. Efectivamente, la comunicación entre
los diferentes equipos en una red de área local está regida por la
arquitectura física. También podemos decir que una VLAN es una
agrupación lógica de dispositivos que se pueden comunicar en sí.
ENRUTAMIENTO VLAN UTILIZANDO SWITCHS.
El enrutamiento entre VLANs es bastante simple de solucionar
cuando se tiene un router y un switch, pero sin duda que es más
costoso pues se necesitan dos equipos. Utilizando la gama de
switches de capa 3 (también denominados L3, Layer 3 o
Multilayer) es posible fusionar los procesos de conmutación LAN y
enrutamiento en un solo dispositivo, sin la necesidad de tener un
router dedicado a ello. Las ventajas que ofrecen los switches de
capa 3 son:
1. Se minimizan los puntos de fallas al reducir de dos a un solo
equipo.
2. El proceso de enrutamiento se hace más rápido ya que
solo se revisa una tabla y no dos o tres (en cada router).
3. La seguridad de la red se ve mejorada por cuanto se
aplican políticas en un solo dispositivo.
